Panda Status

产品特点

  • 内置麦克风,用户可自行DIY根据声音亮不同灯显示声音强度;
  • 预留快速烧录接口,方便客户DIY烧录固件,以及后续固件升级;
  • 支持RGB接口,连接WS2812系列灯条;
  • Type-C接口供电,方便客户使用;
  • RGB灯条支持客户自行DIY灯效;
  • 板载ESP32 WIFI模块,支持无线操控。

产品参数

微处理器 ESP32-C3-MINI
控制板尺寸 50mm*25mm
电源输入 Type-C:5V 3A
逻辑电压 3.3V
RGB输出接口 PH2.0 3Pin:5V 1.5A(峰值)
待机状态 5V 90mA 0.45W
工作状态 5V 540mA 2.73W(峰值)

装配说明

Bambu Lab P1S

  • 第一步:打印控制板PCB外壳,从 github 或者 Maker world 下载打印文件

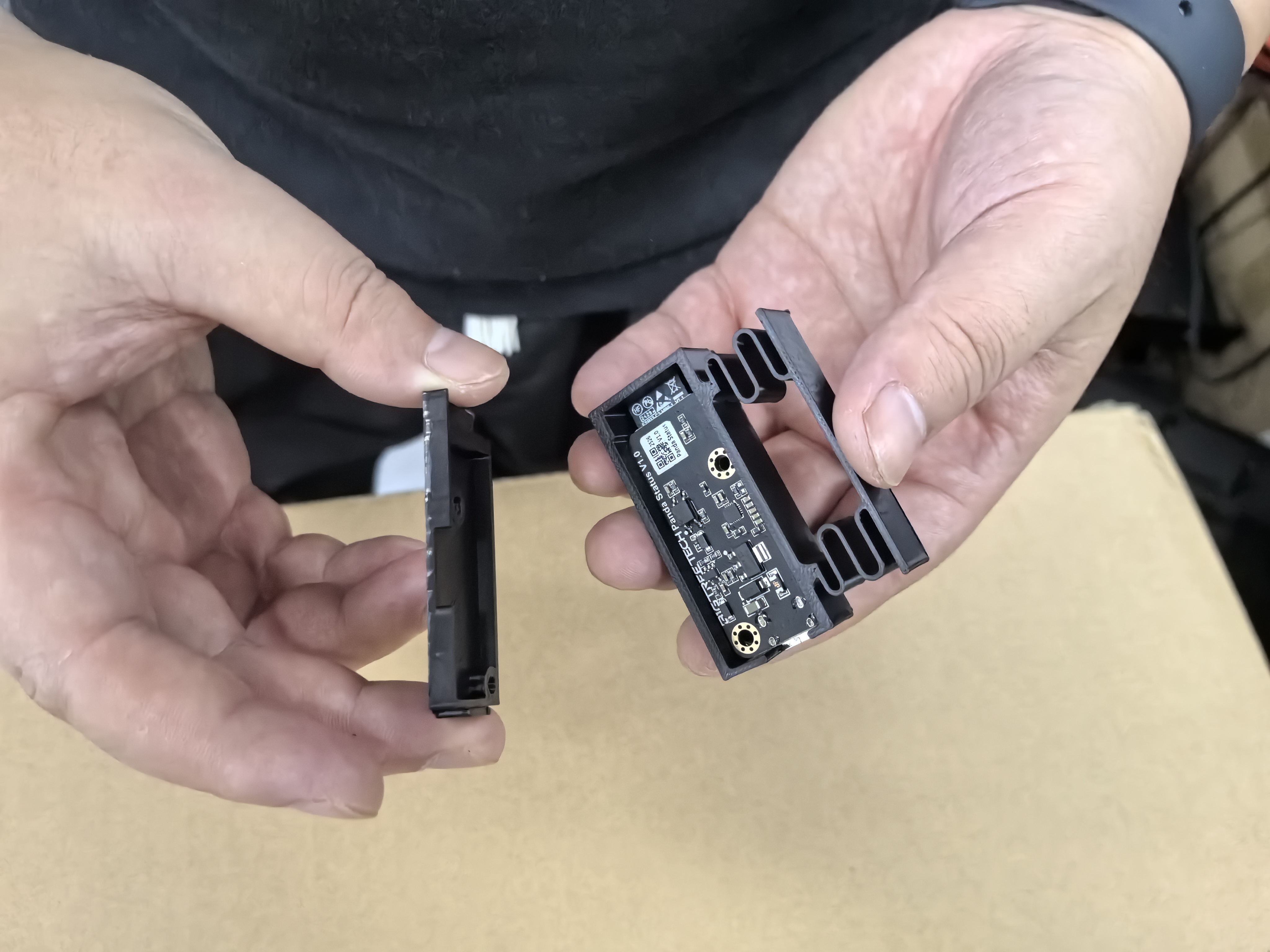

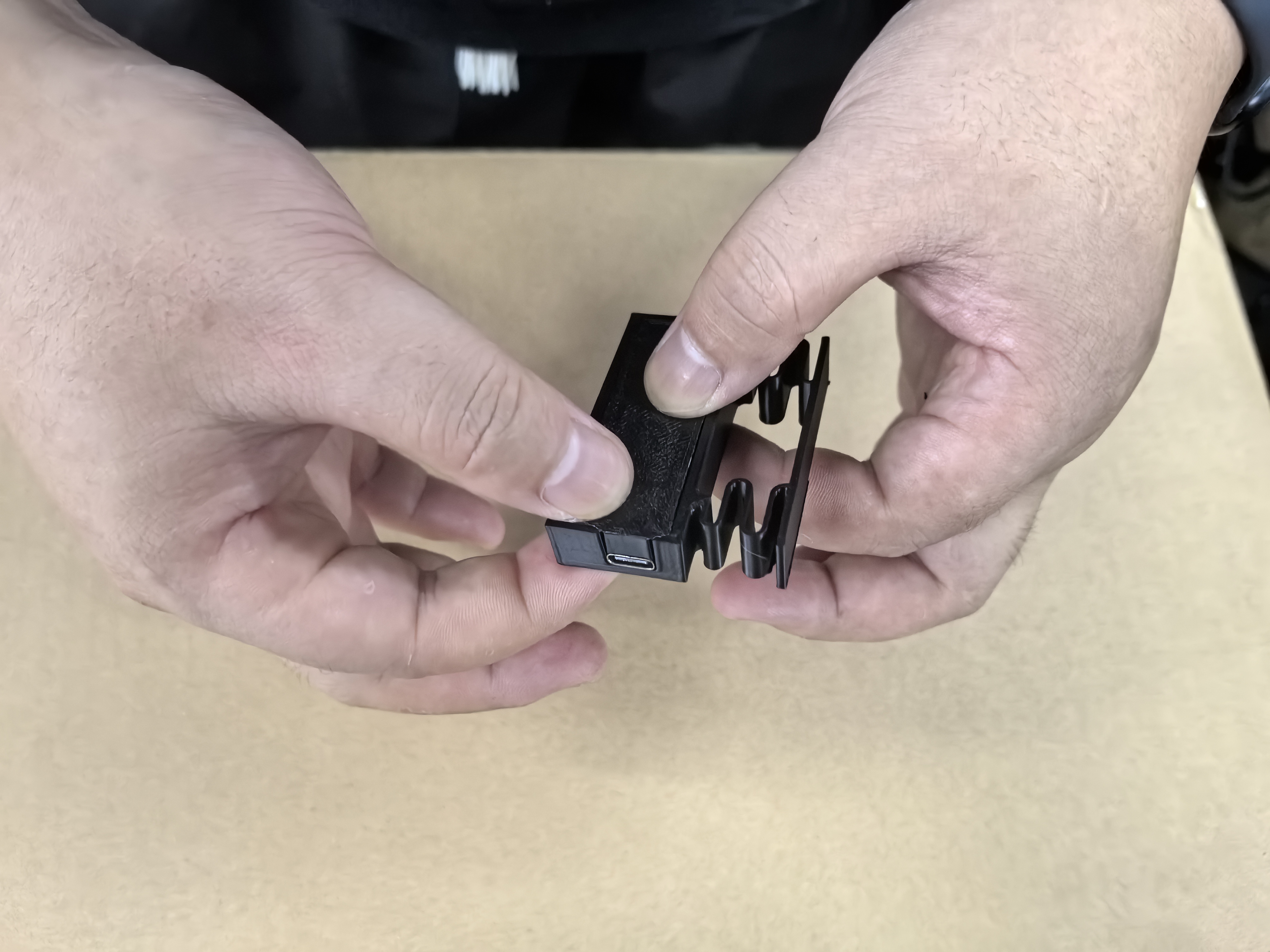

  • 第二步:将控制板安装至打印件内,扣压紧后盖

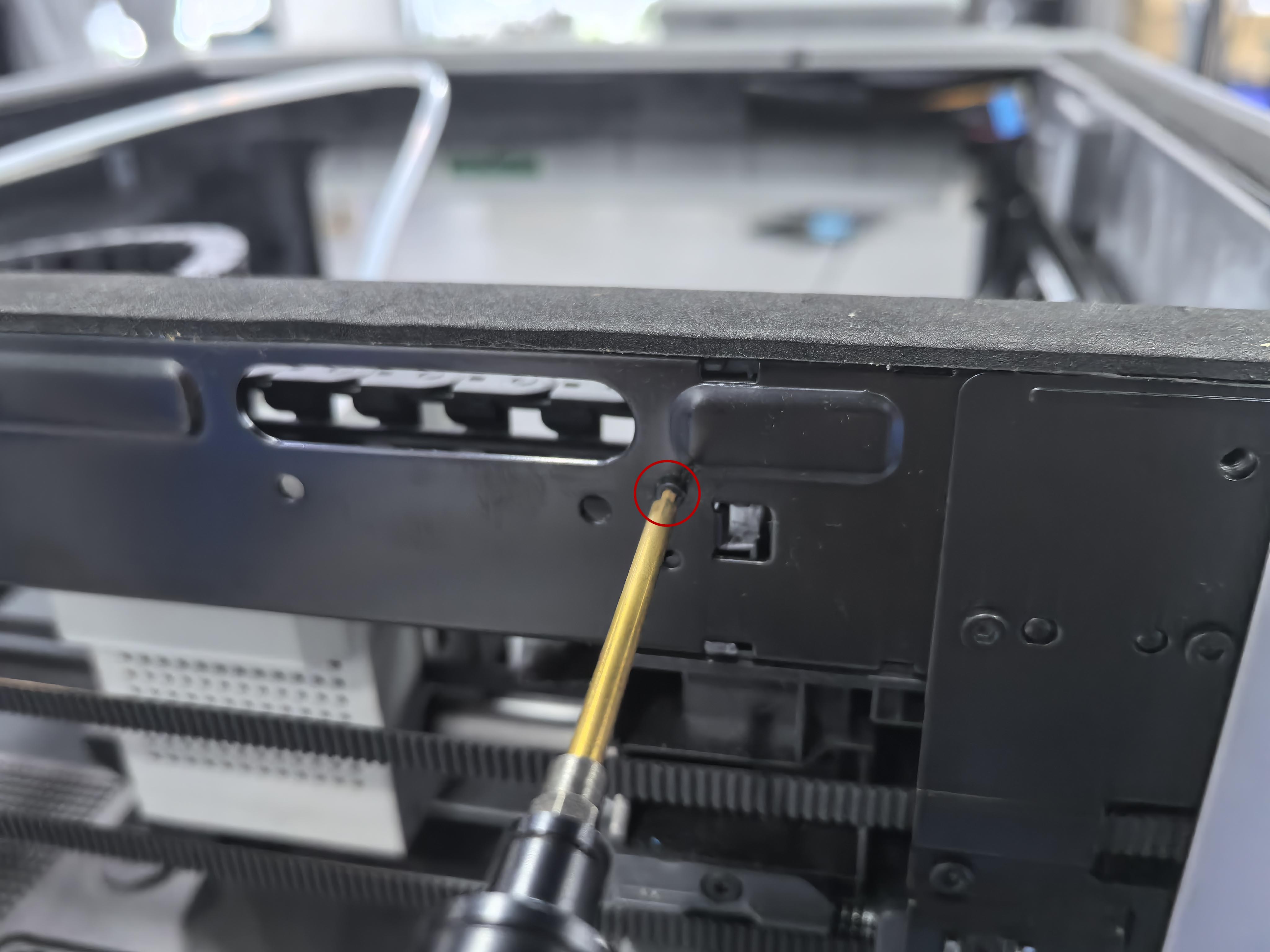

  • 第三步:拆掉料管硅胶塞

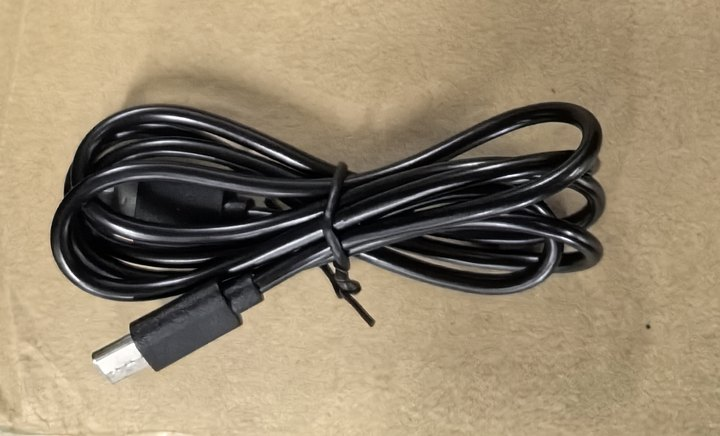

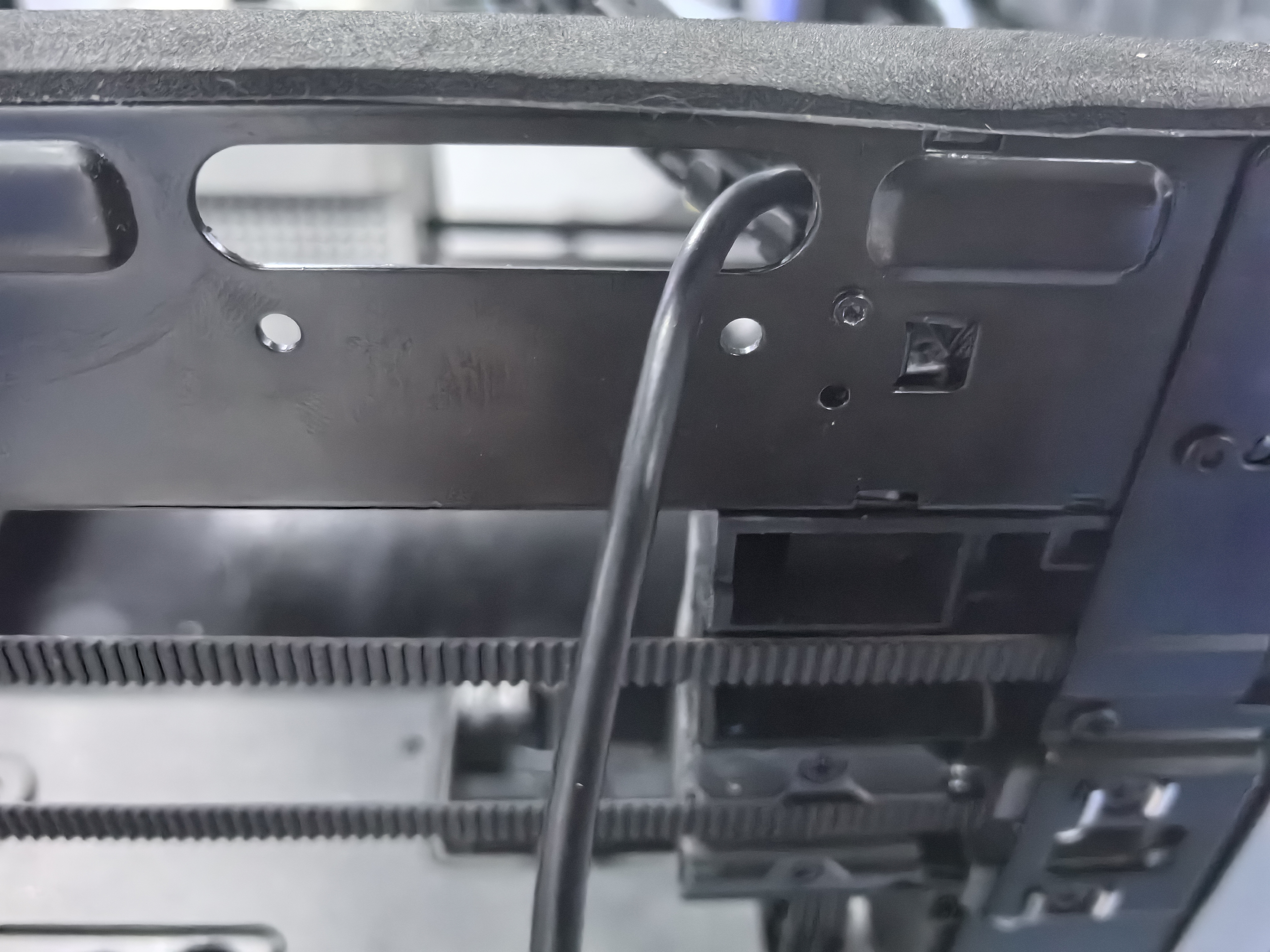

  • 第四步:将供电线C口穿过硅胶塞孔,并插到安装了外壳的控制板

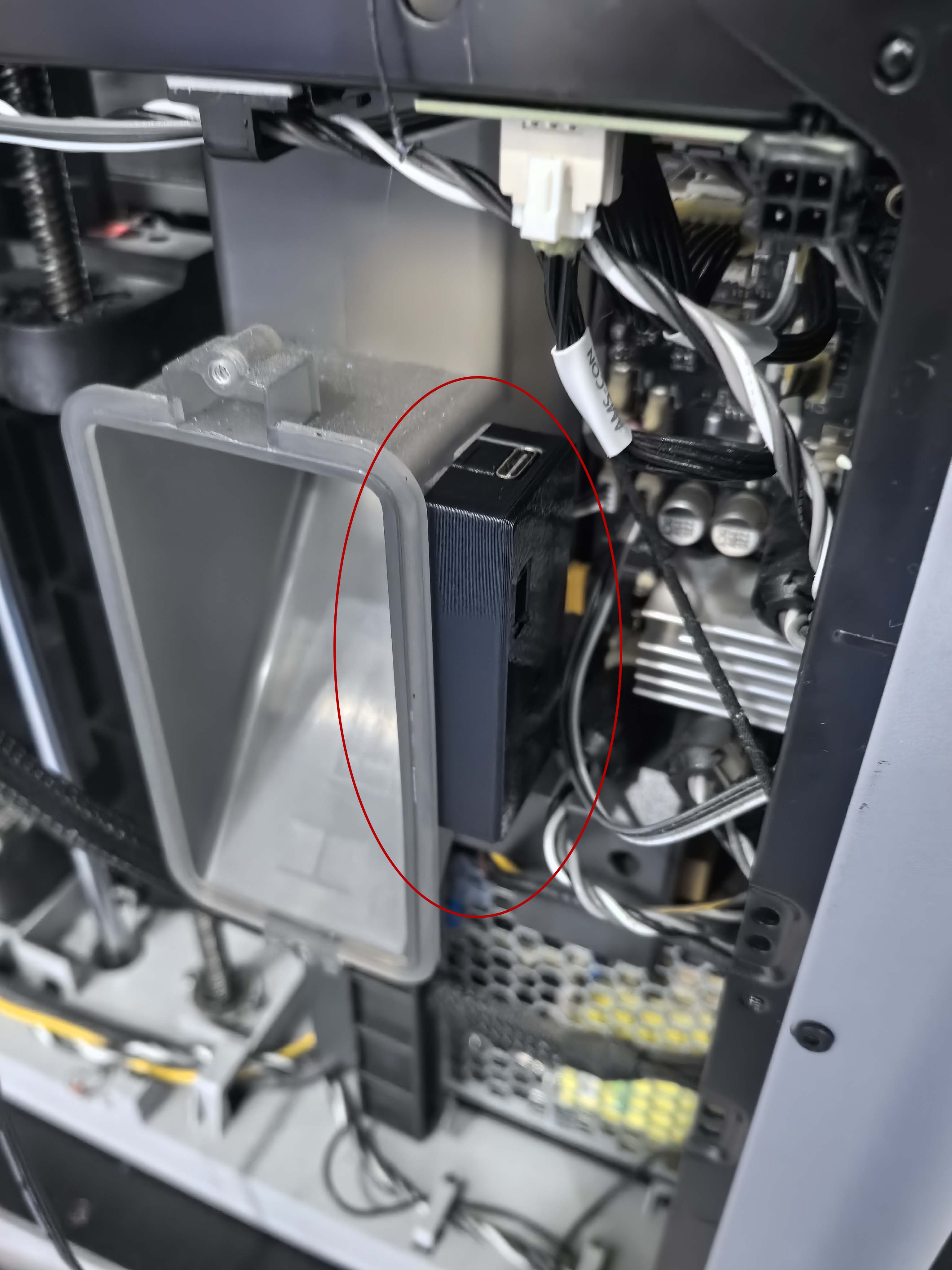

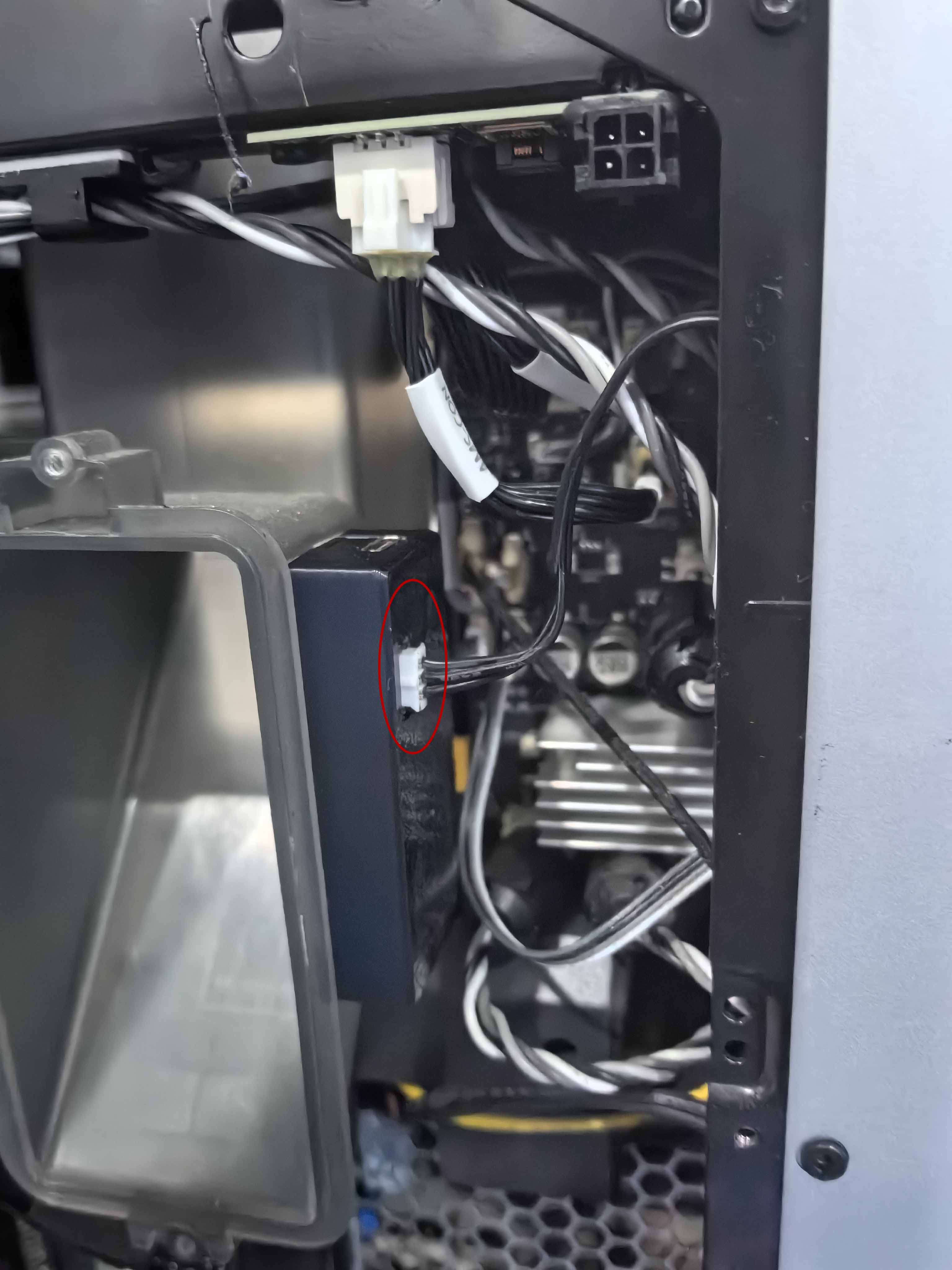

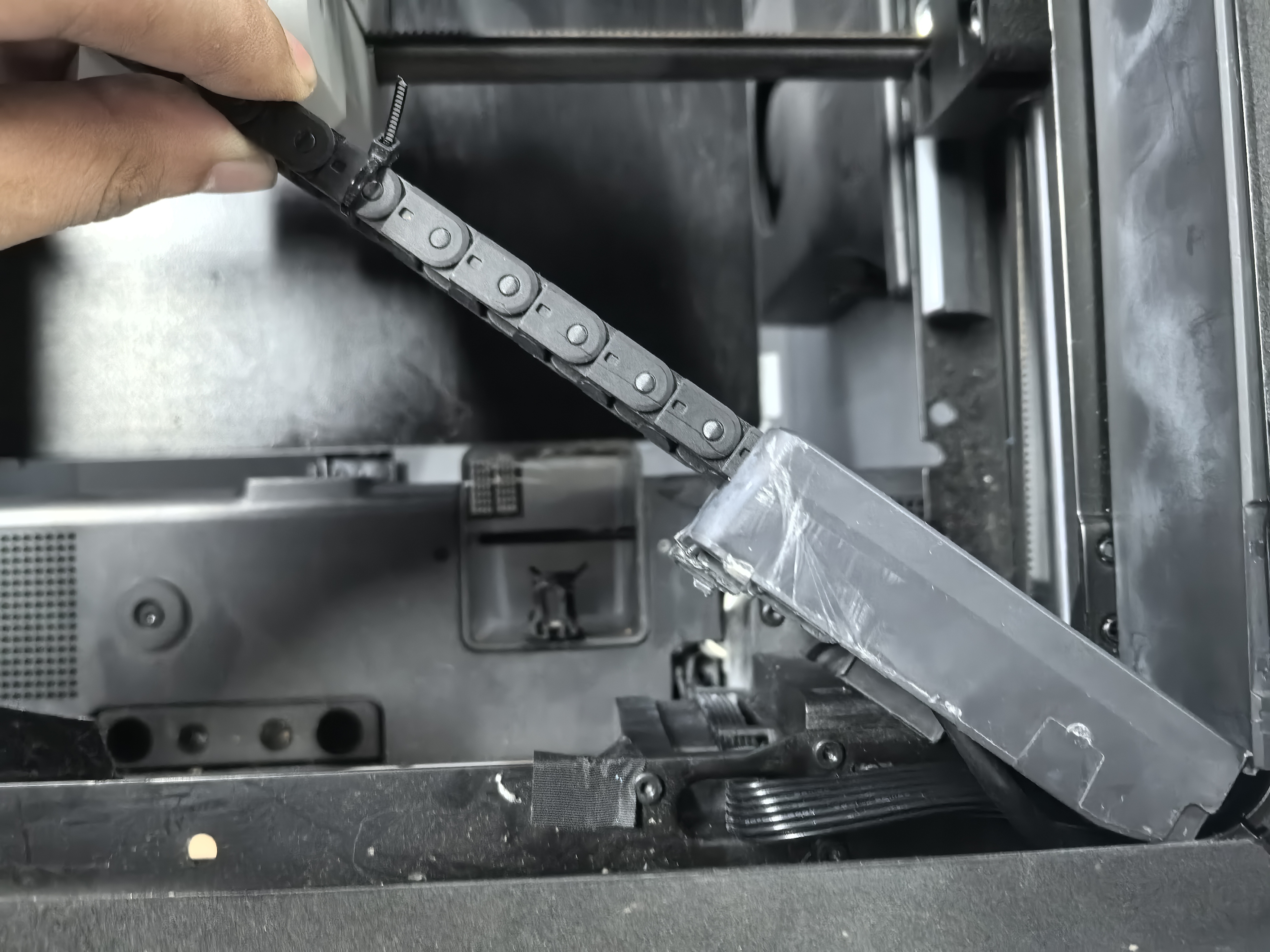

  • 第五步:将打印件装到机器内(压缩打印件弹簧,推进机器内卡住后向右推至底部),并插上灯板供电线

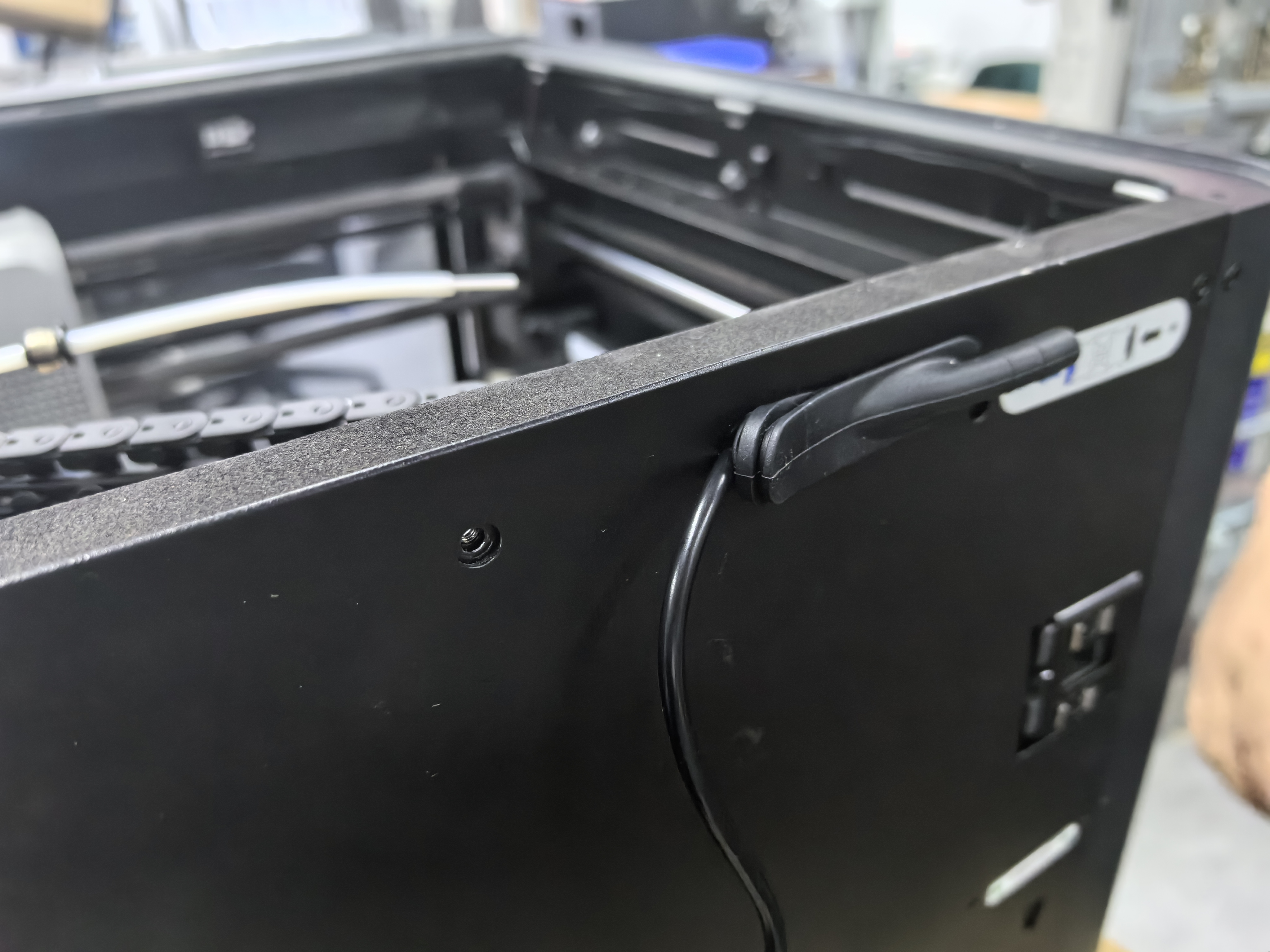

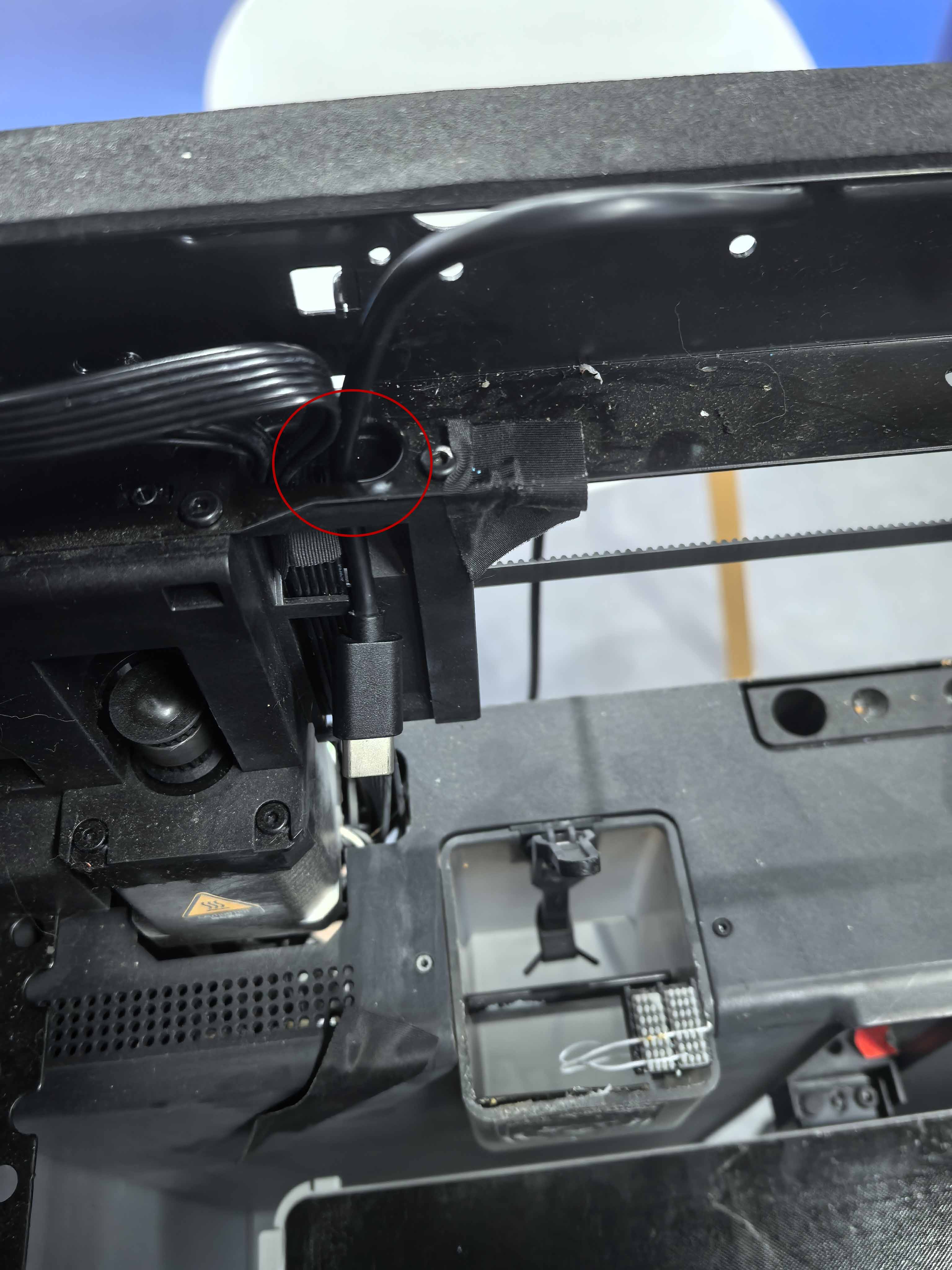

  • 第六步:固定供电线,并塞回硅胶塞(硅胶塞一端无需卡入)

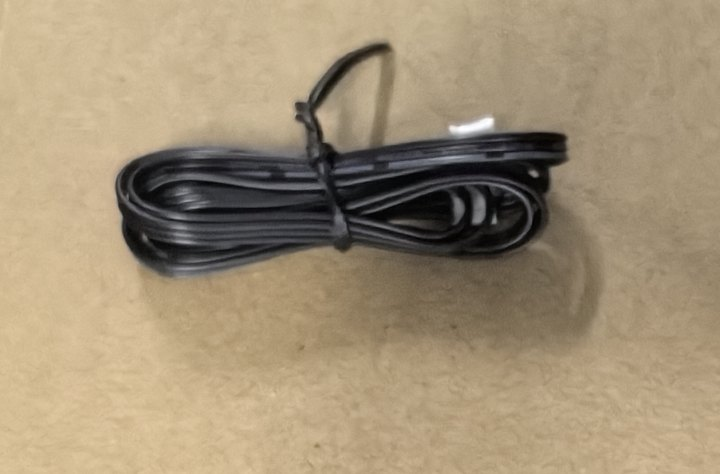

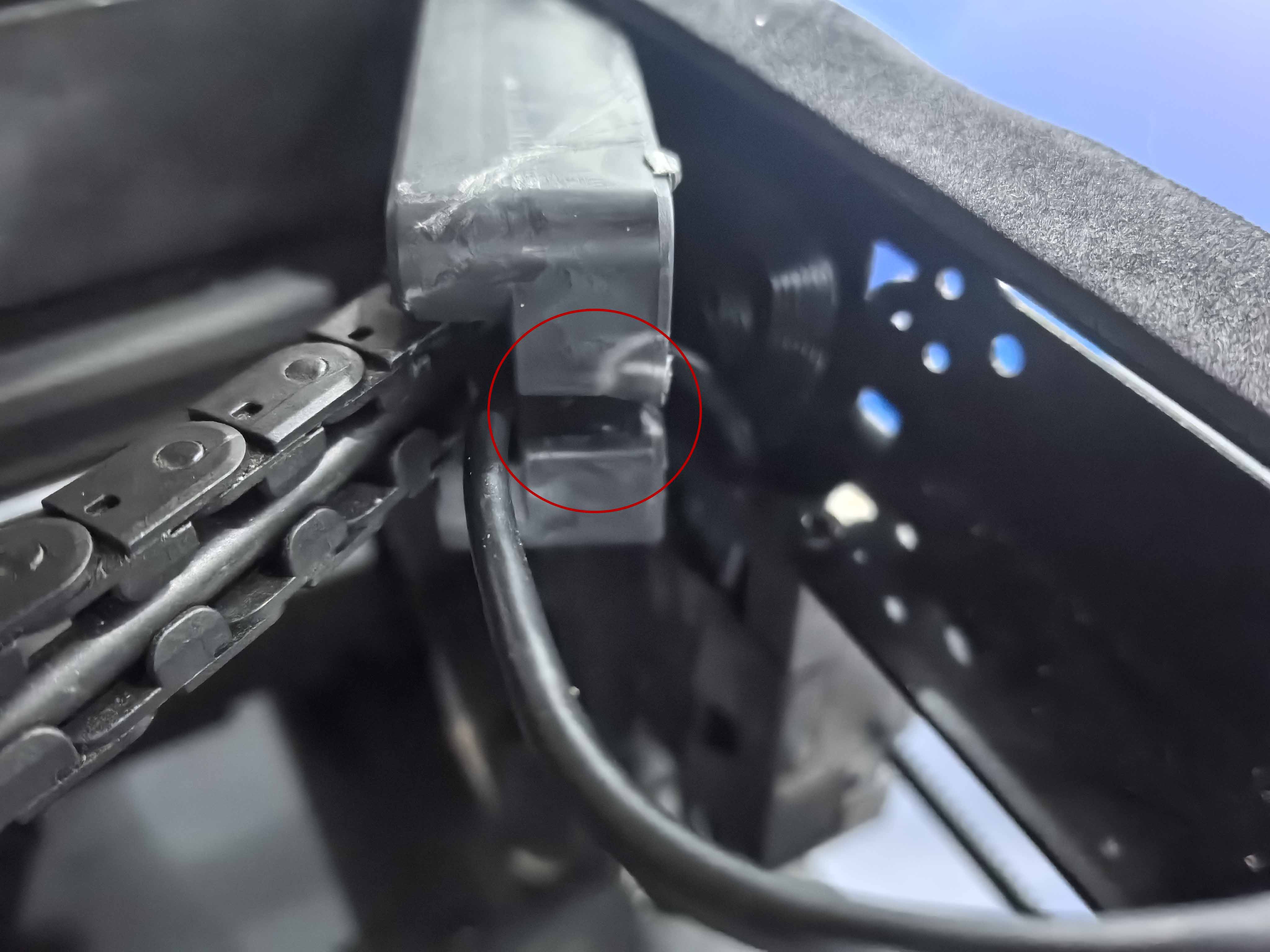

  • 第七步:固定灯板供电线(如图布线并使用盒内配套醋酸胶布固定)

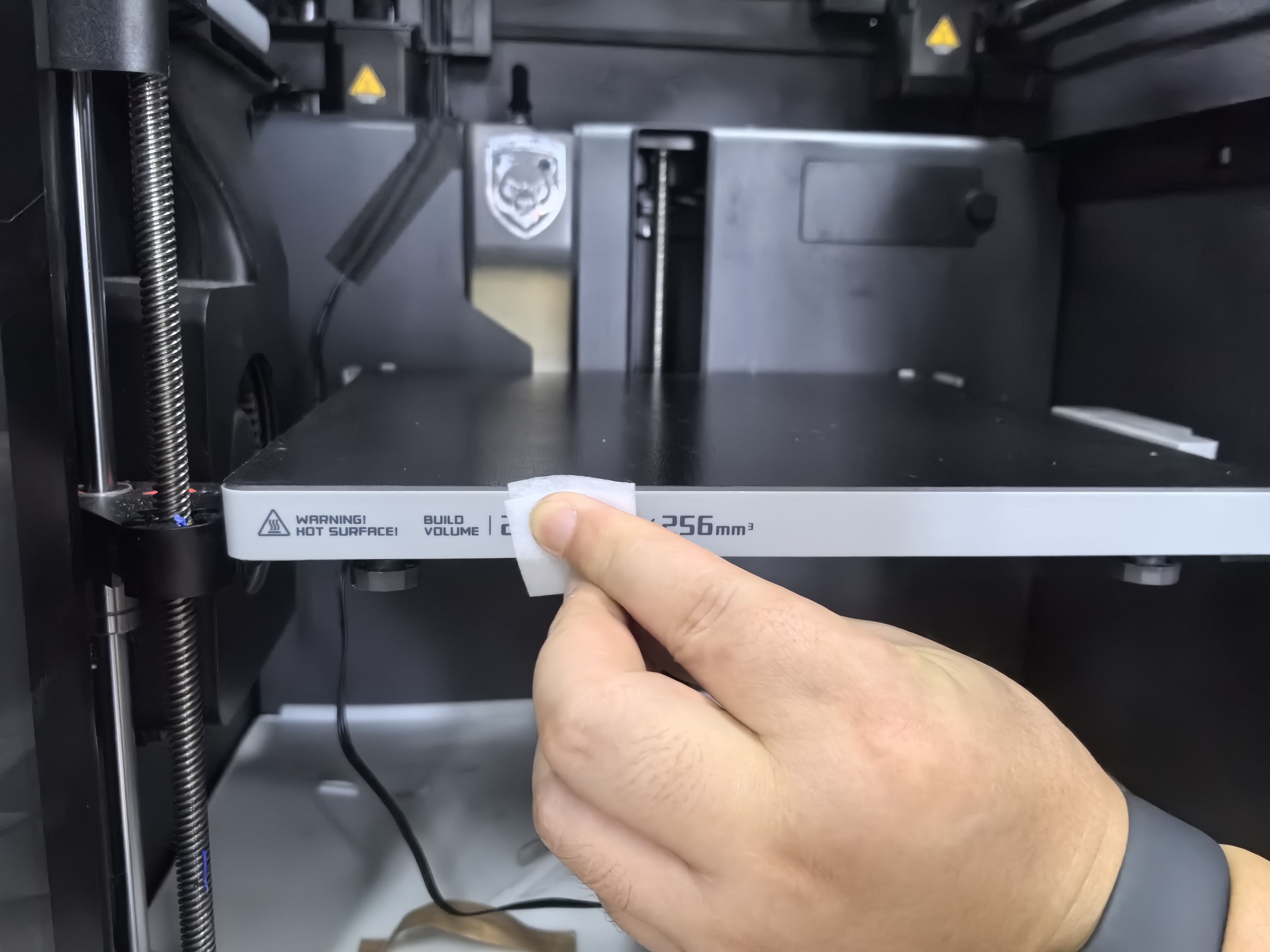

  • 第八步:升高热床,分别使用酒精棉与干燥布清理安装面

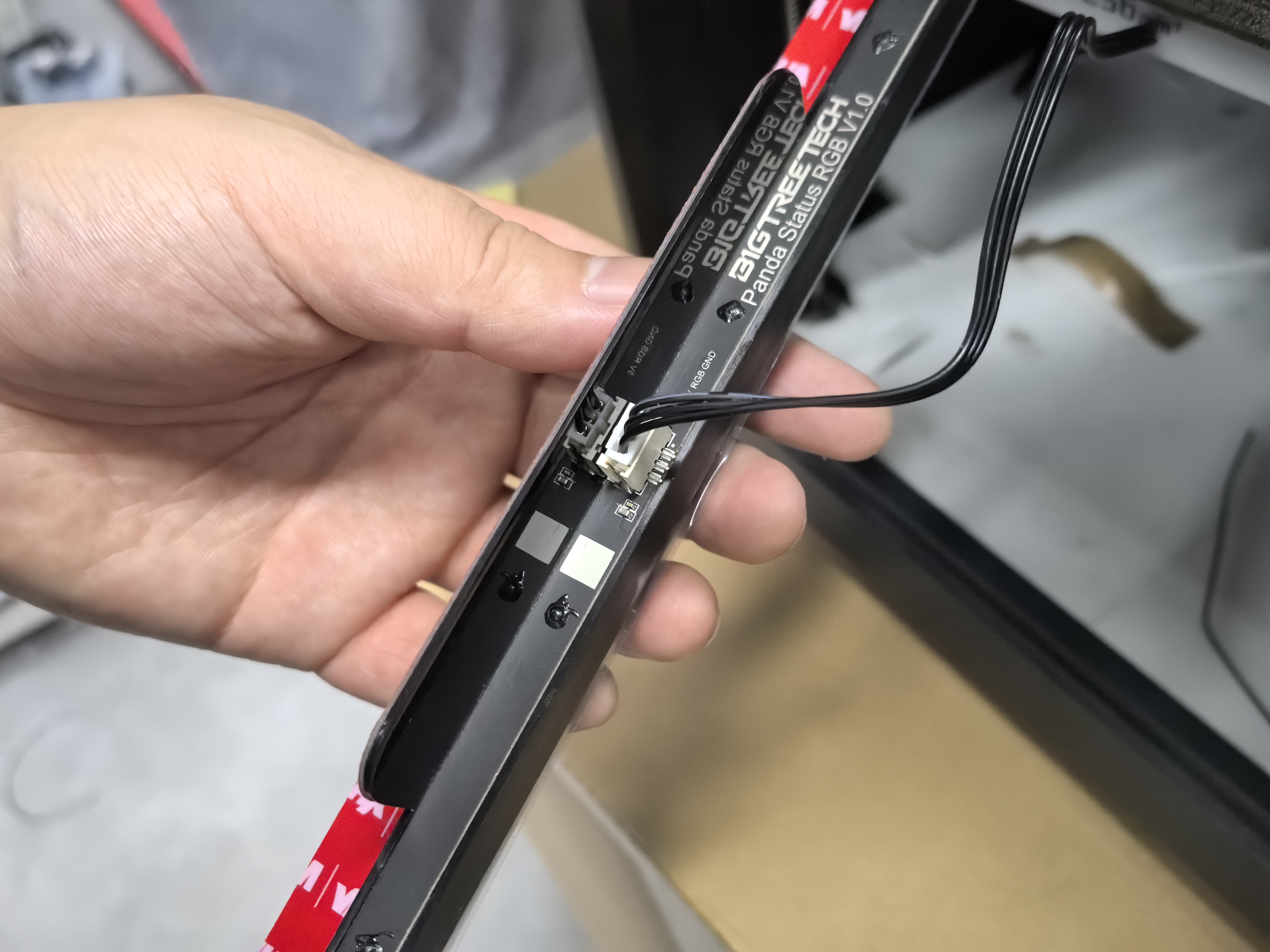

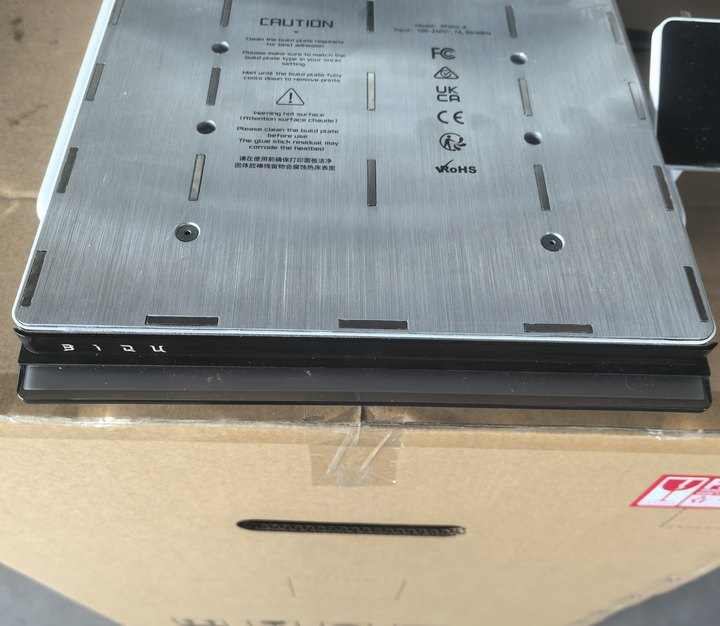

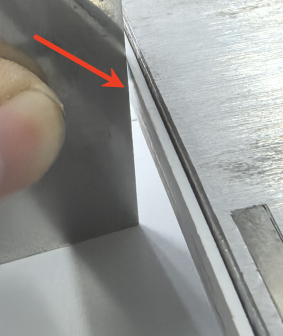

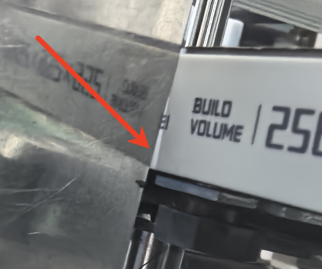

  • 第九步:插上灯条供电线,撕开双面胶离型膜,将灯条贴在热床正面按压粘合牢固(24小时后粘合效果最佳)

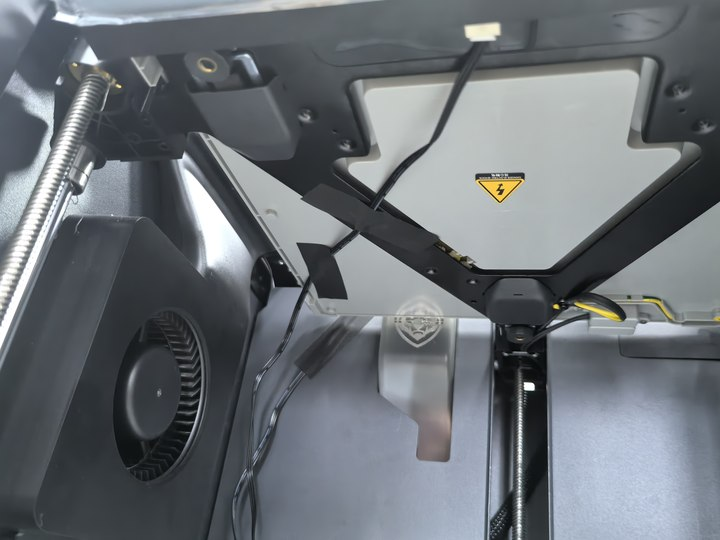

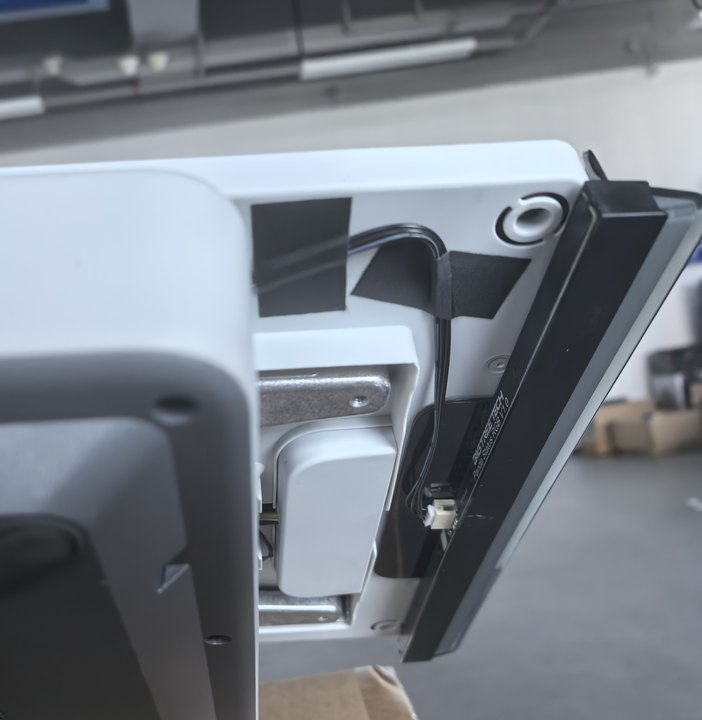

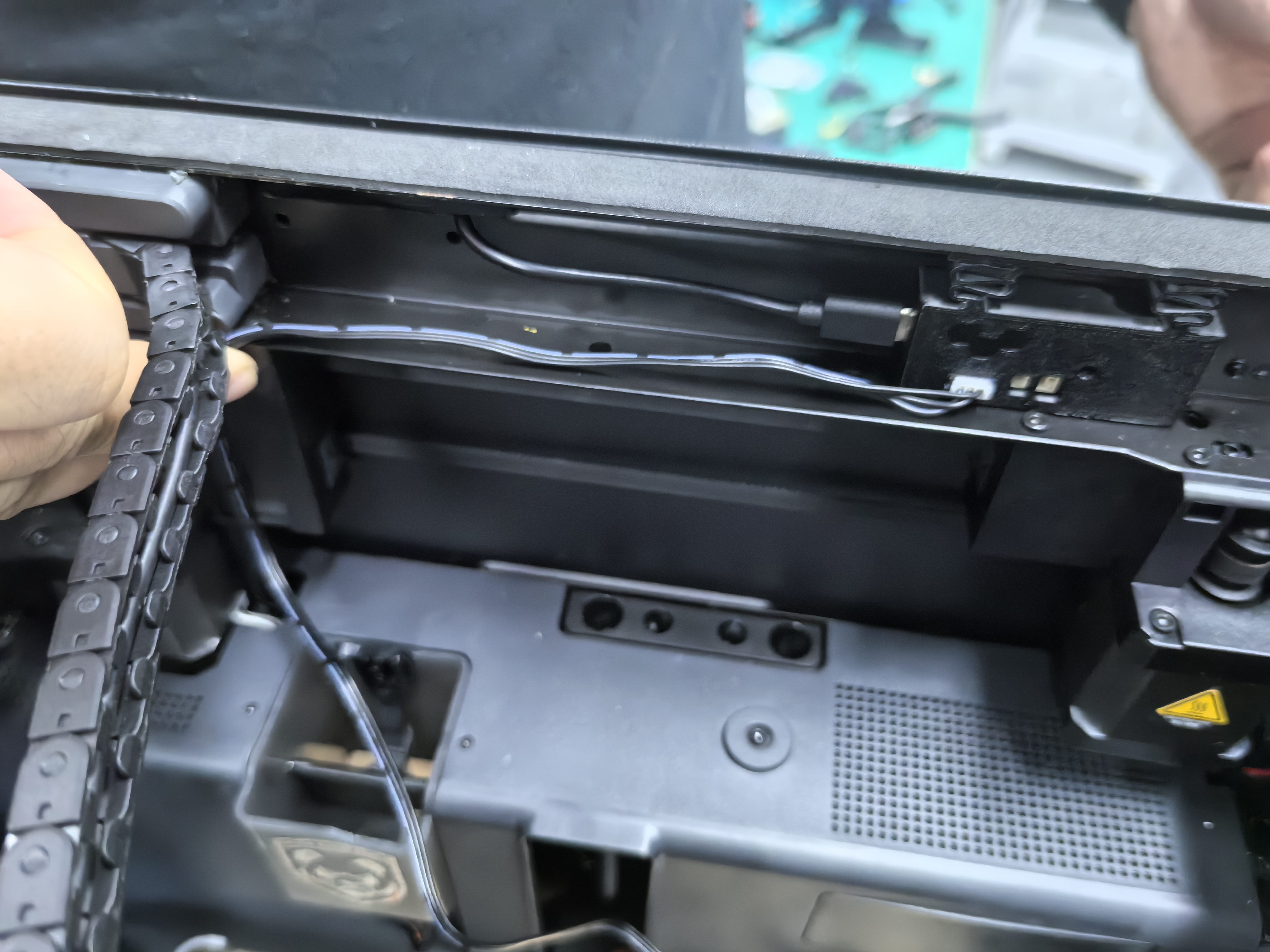

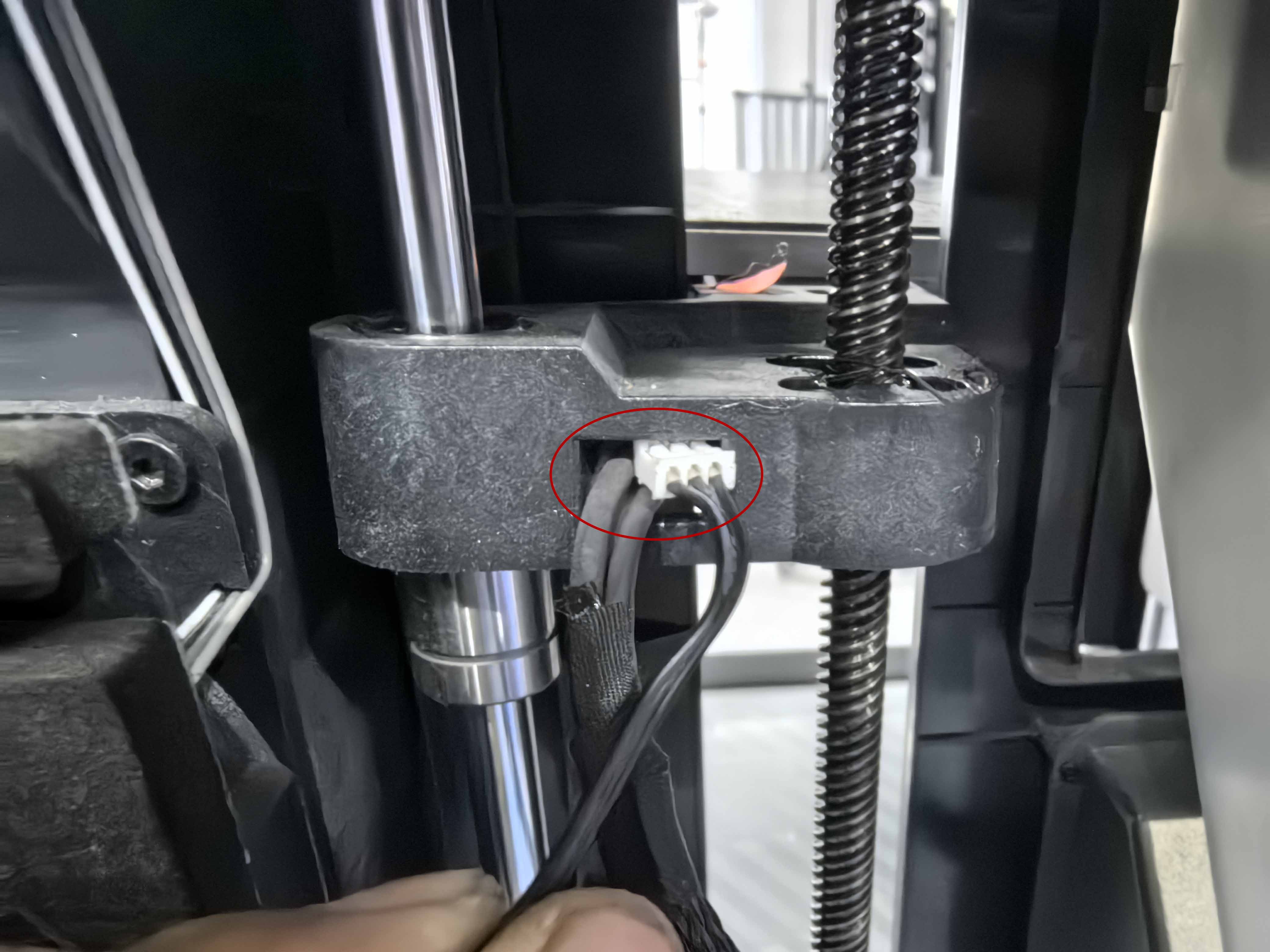

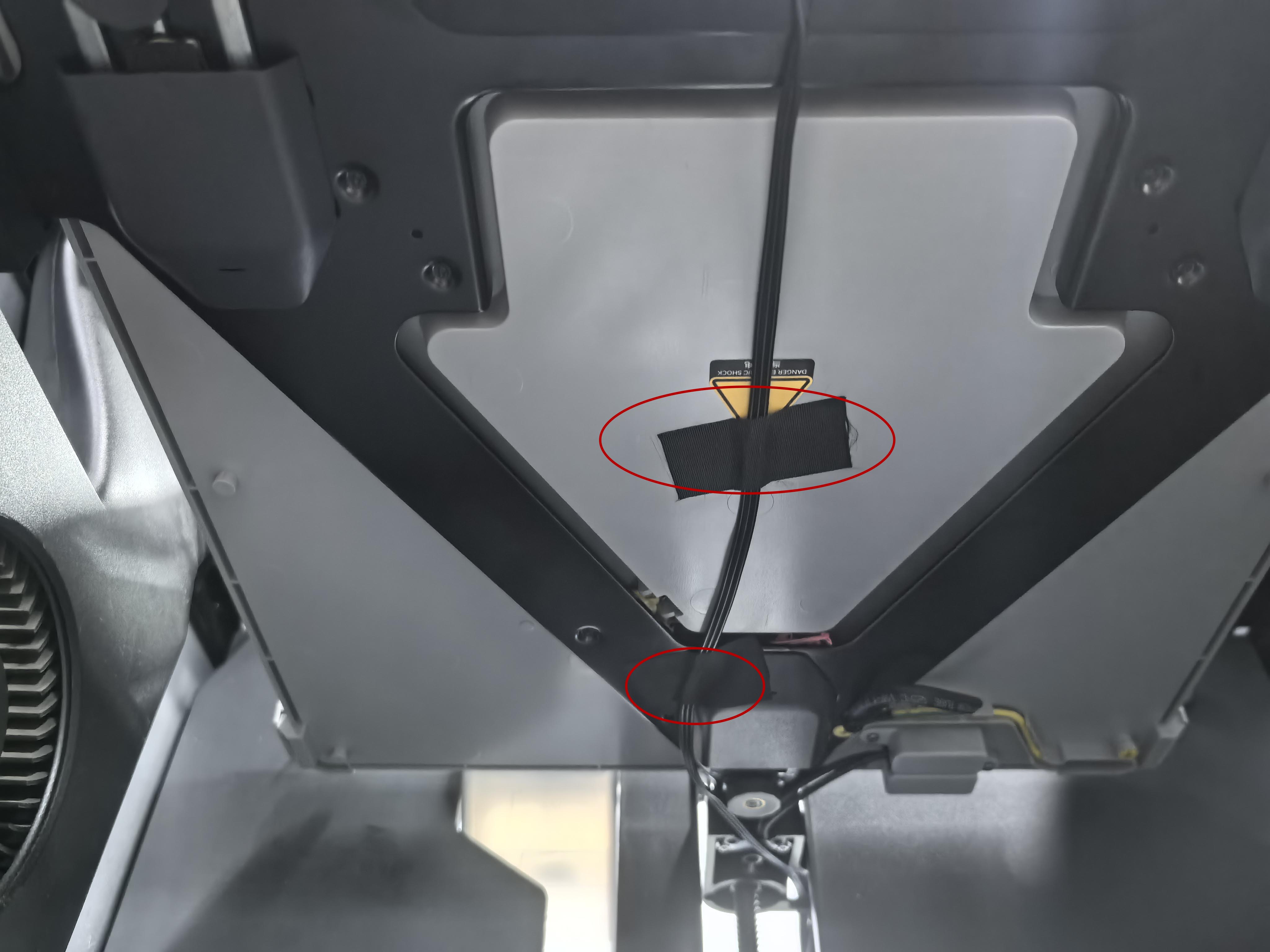

  • 第十步:热床底部布线(如图所示)

Bambu Lab A1

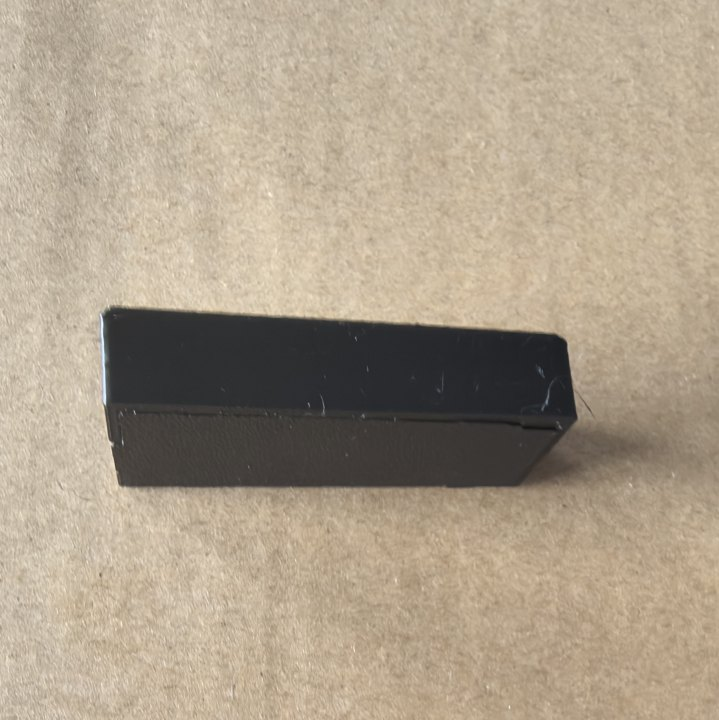

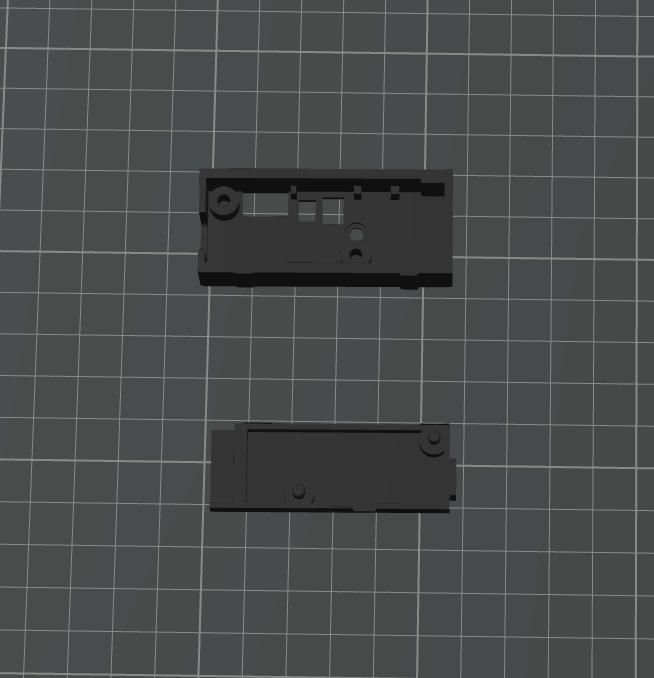

  • 第一步:打印控制板PCB外壳,从 github 或者 Maker world 下载打印文件

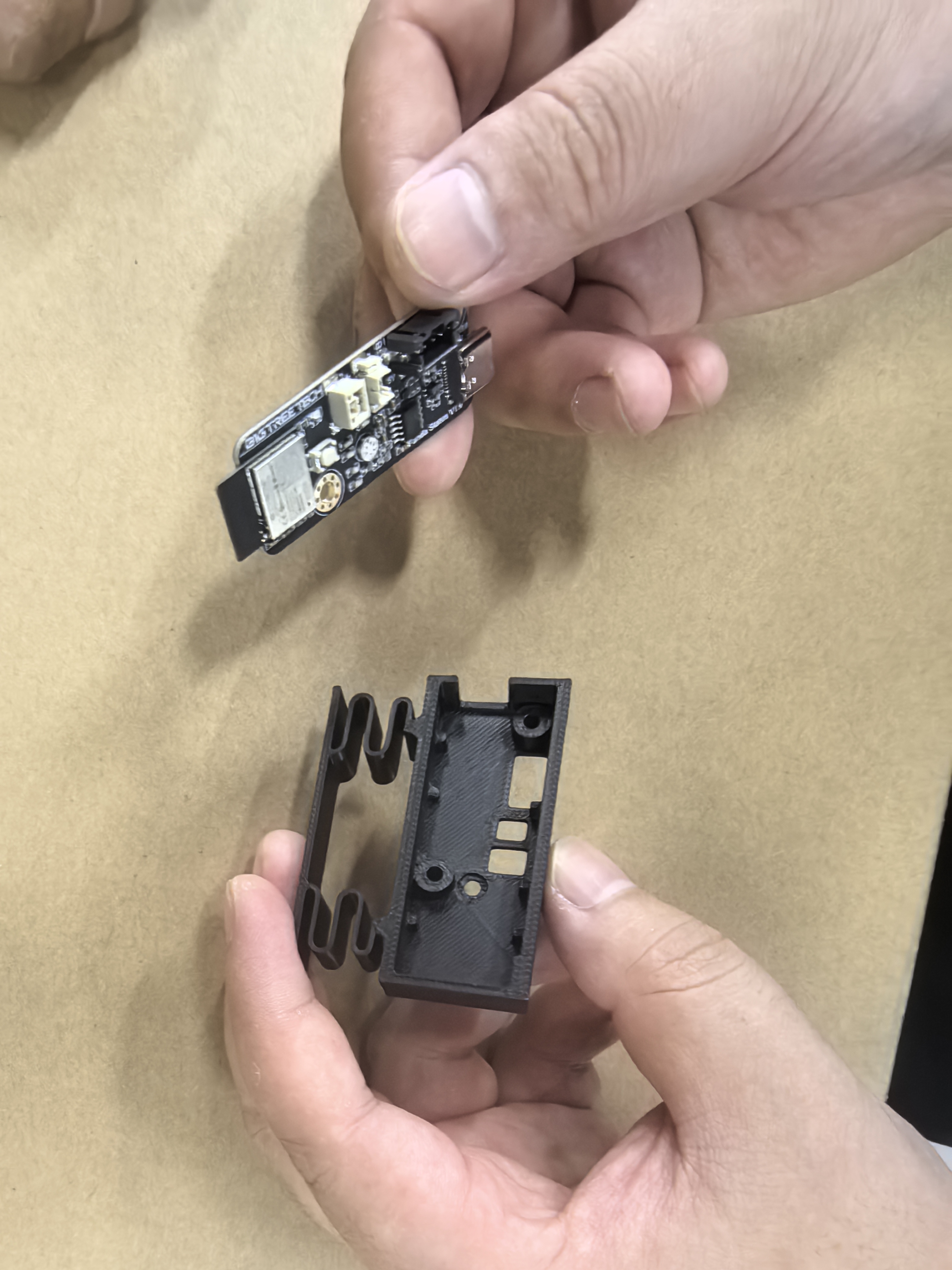

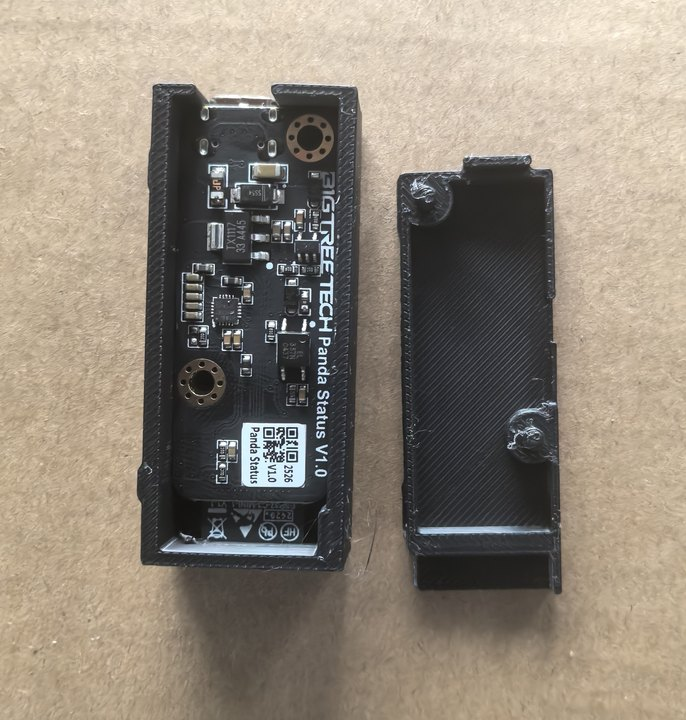

  • 第二步:将控制板安装至打印件内,扣压紧后盖

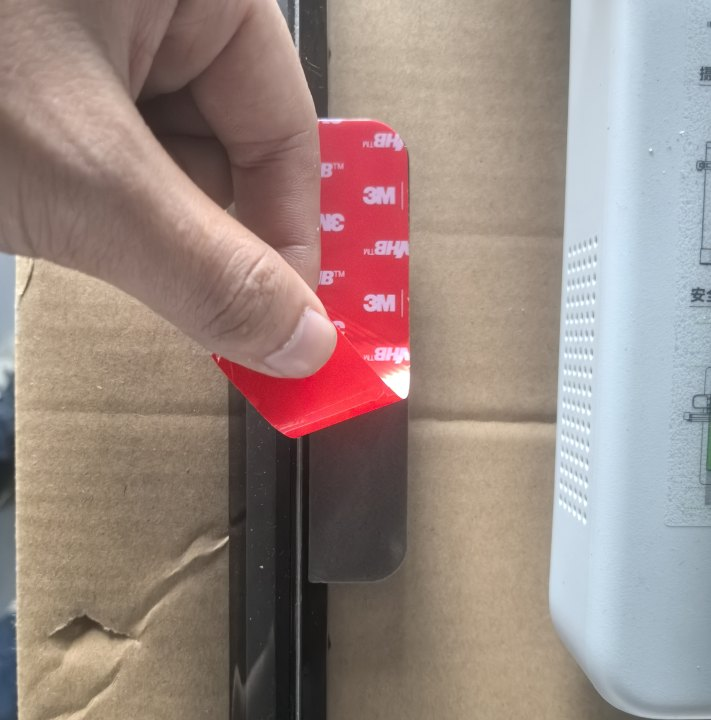

  • 第三步:将打印件固定在机器背后(剪盒内配送的较长双面胶作为控制盒背胶使用)

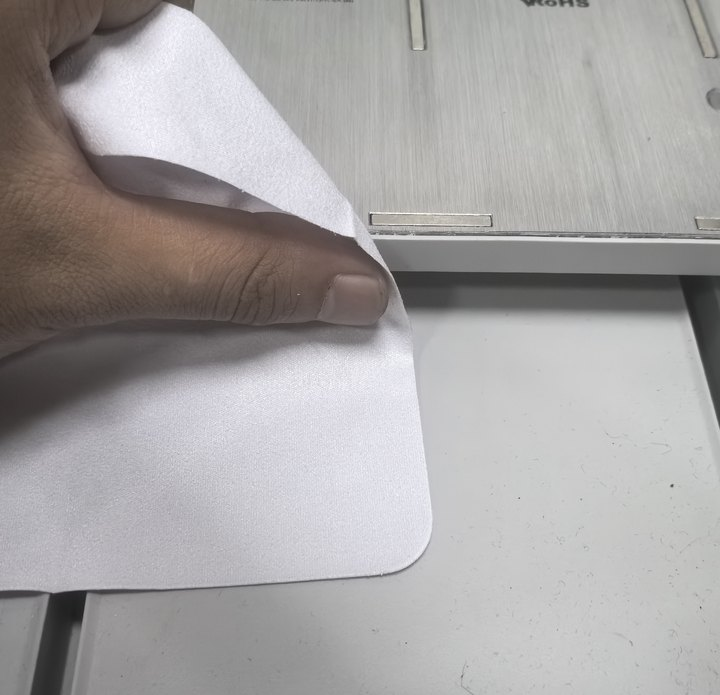

  • 第四步:前移热床,分别使用酒精棉与干燥布清理安装面

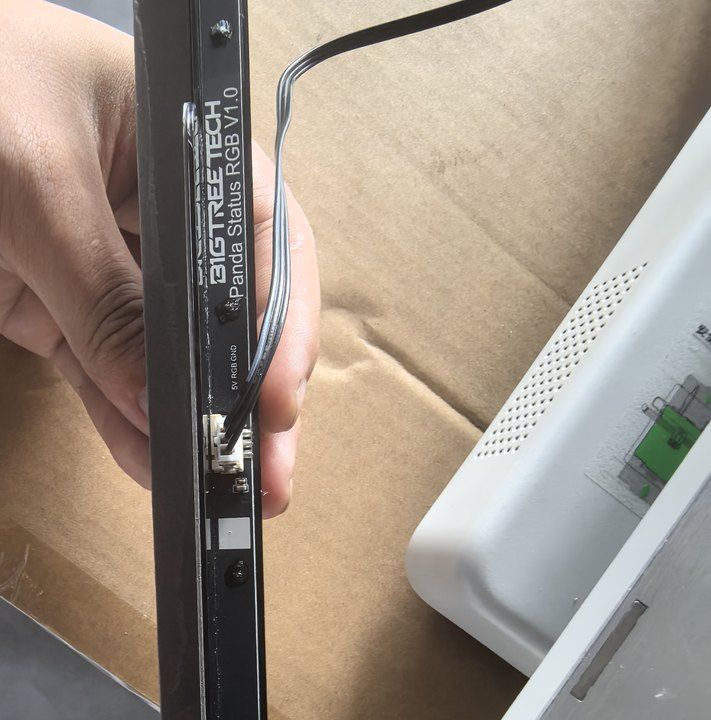

  • 第五步:插上灯条供电线,撕开双面胶离型膜,将灯条贴在热床正面按压粘合牢固(24小时后粘合效果最佳)

  • 第六步:将醋酸胶布撕至合适长度用于热床底部布线(如图所示)

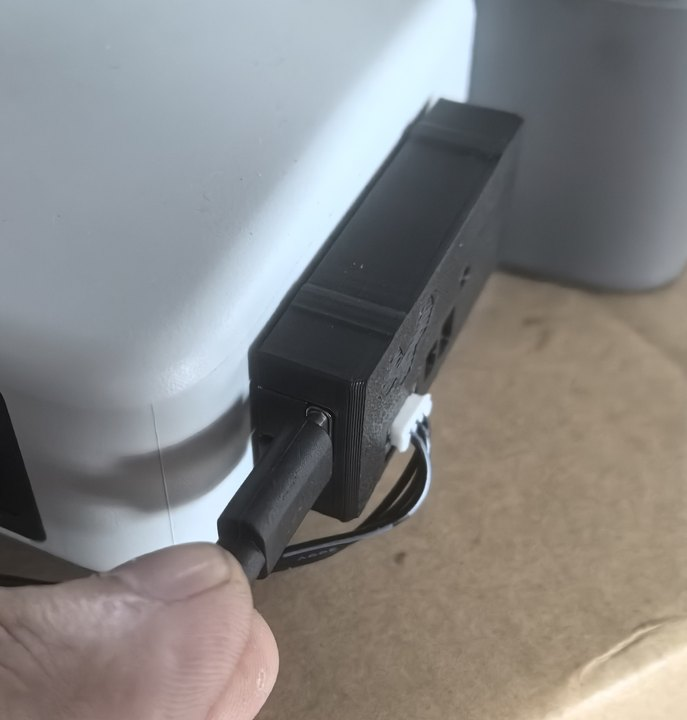

  • 第七步:将灯条供电线与控制板供电线插至控制板上

注意事项

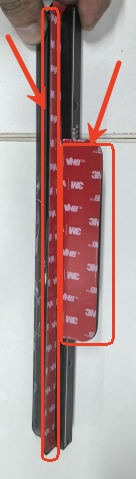

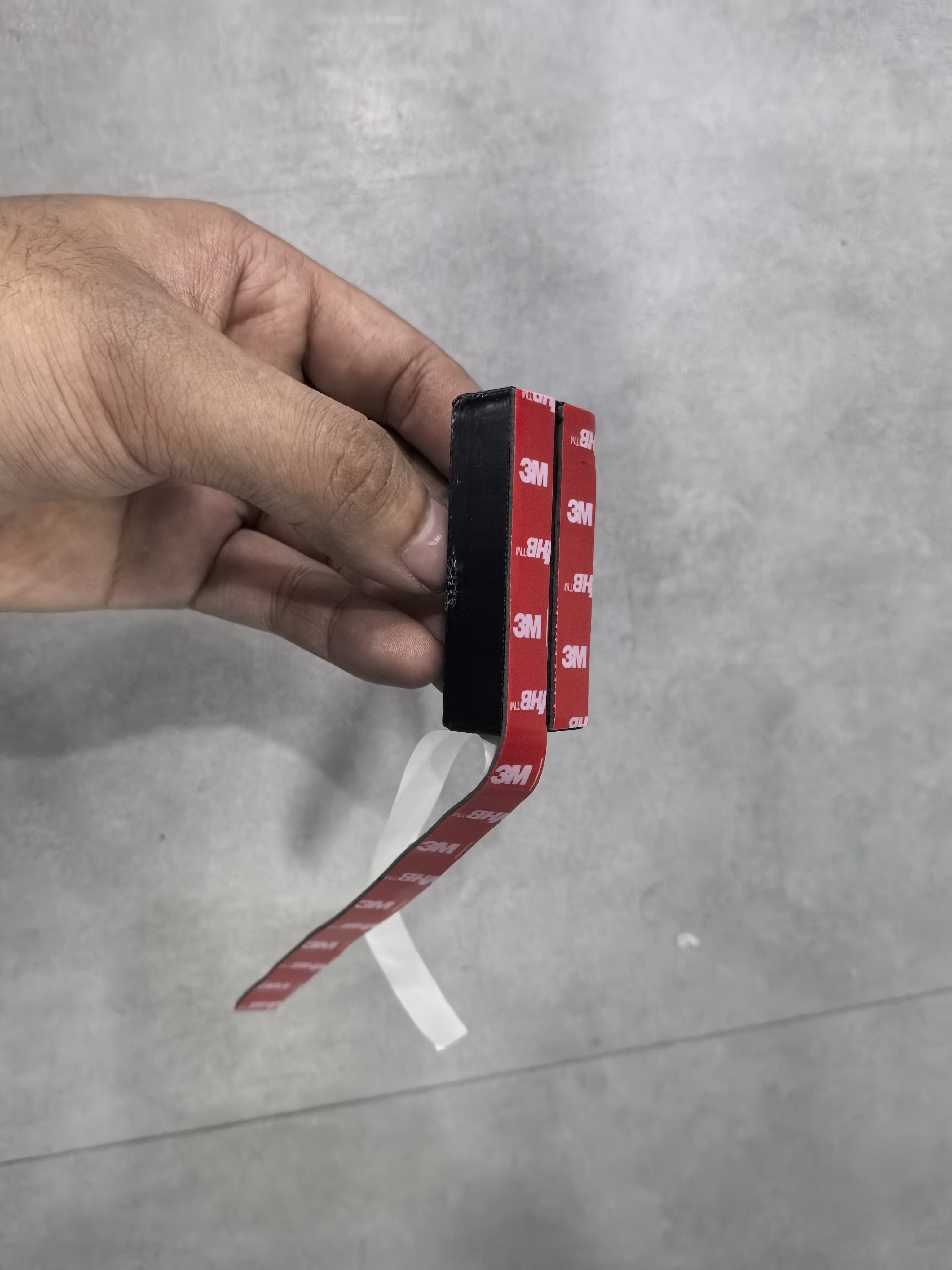

  • 配件中有备用双面胶,同时双面堆叠可安装至其它位置

  • 产品使用5V供电,可搭配Panda Branch使用或者直接使用USB 5V电源插头

用户首次连接指南

首次连接电源后或执行“恢复出厂设置”命令后,您将看到如下的蓝色跑马灯,代表此时Panda_Status没有绑定打印机。

WiFi连接指南

  • 连接设备WiFi_ap热点

    • 连接上Panda_Status发出来的AP热点:Panda_Status_XXXXXXXXXX,AP密码:987654321(出厂默认密码)

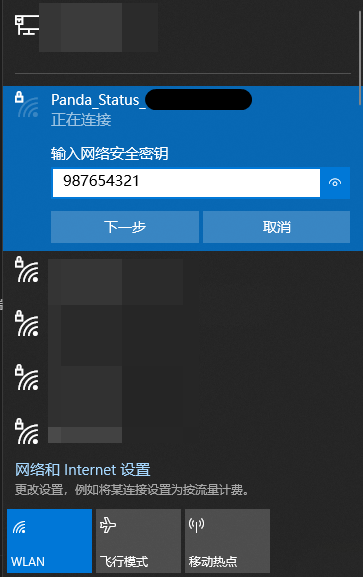

      找到对应热点,输入密码:

  • 访问AP网页

    • 连接上AP后,电脑端可以在浏览器输入默认的ip:192.168.4.1;手机端会自动弹出Panda_Status的Web Ui,也可以在浏览器输入ip:192.168.4.1来访问网页。(注:此ip为出厂默认ip)

      电脑端:

      手机端:

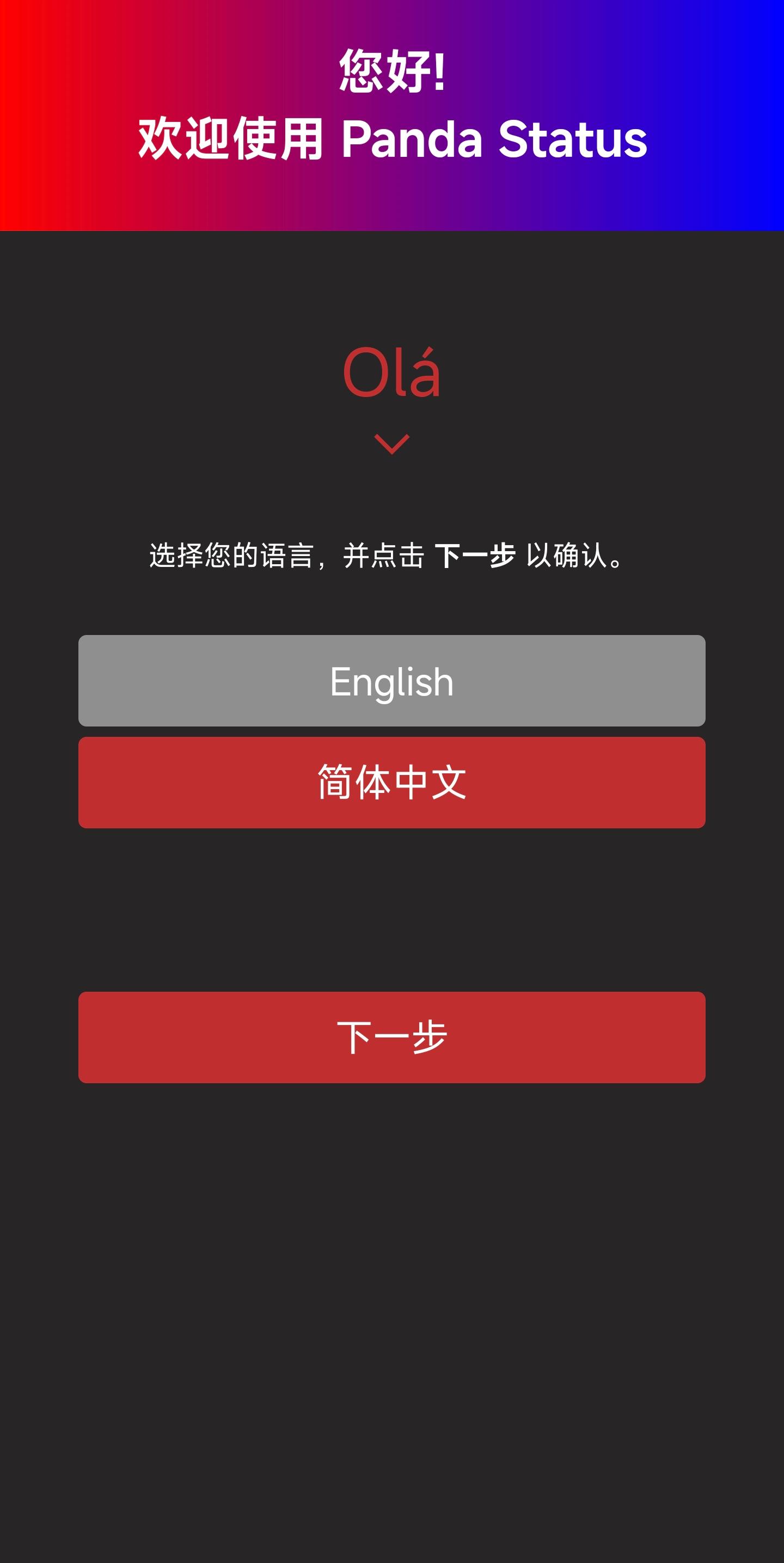

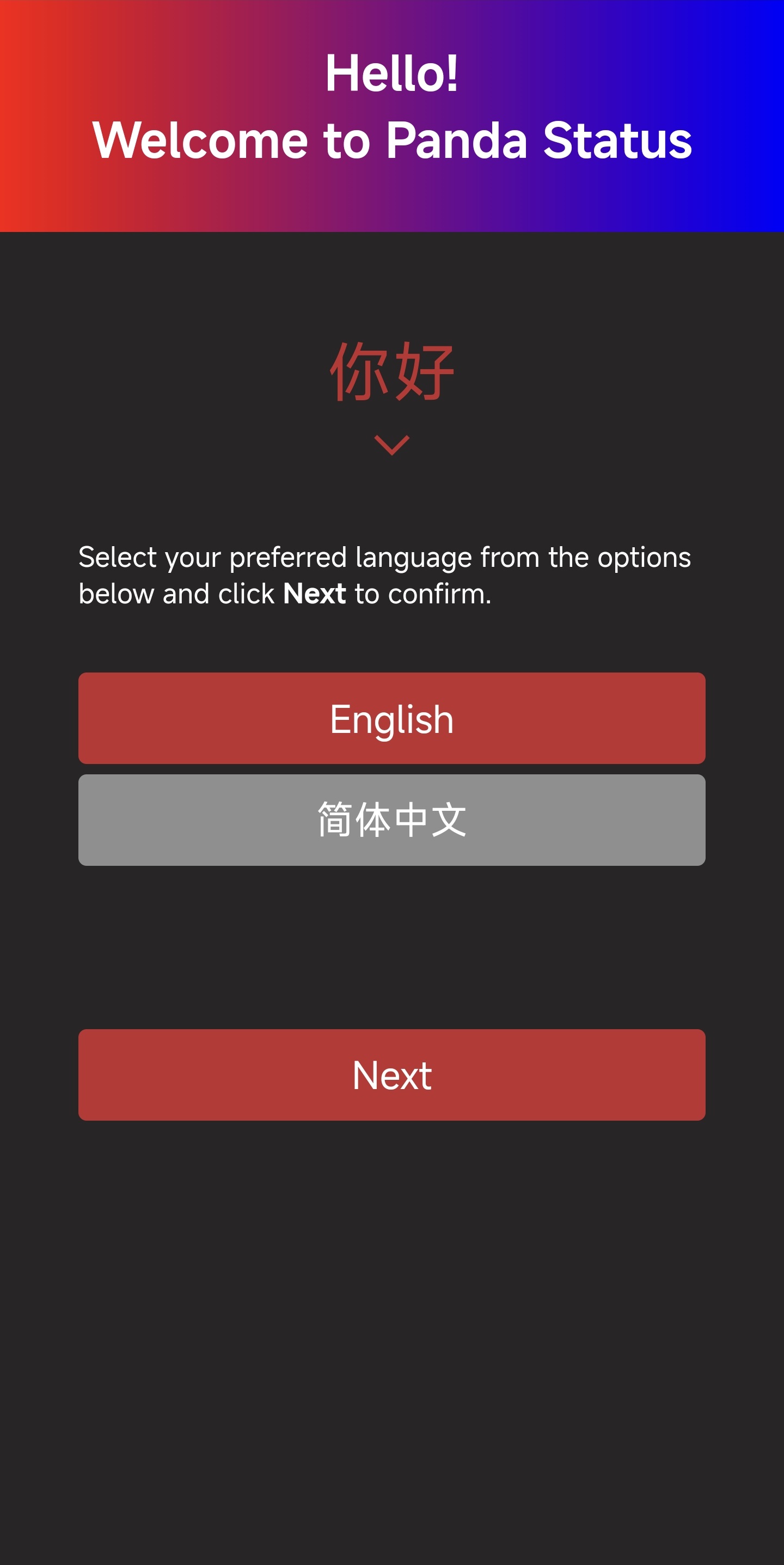

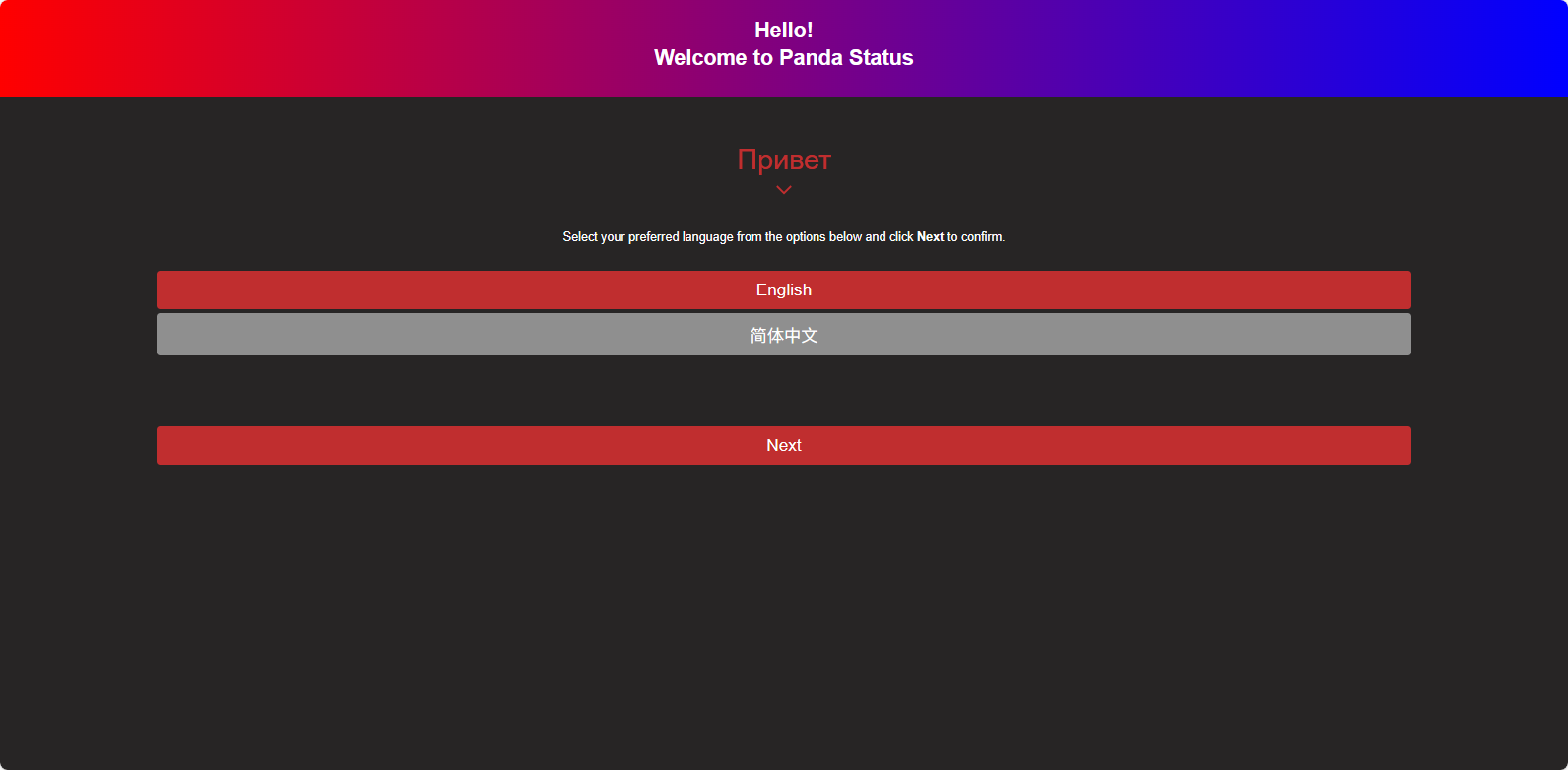

  • 选择语言(默认英文)

    • 选择语言后可点击下一步

  • WiFi连接界面

    • 扫描WiFi

      首次出厂或恢复出厂设置后,进入此页面会自动扫描周围WiFi

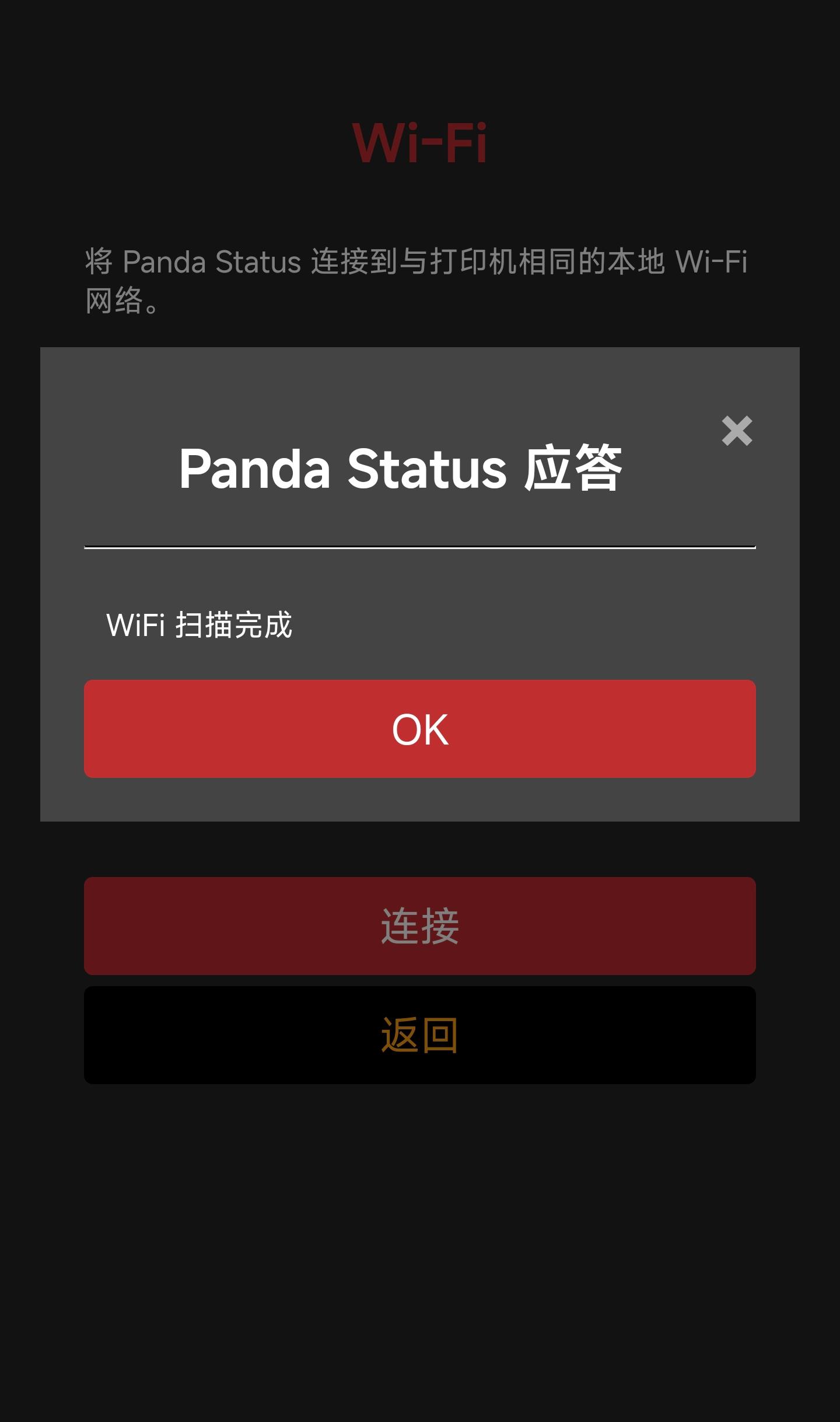

      扫描完成后会弹出扫描完成弹窗提示

      选择想要连接的WiFi

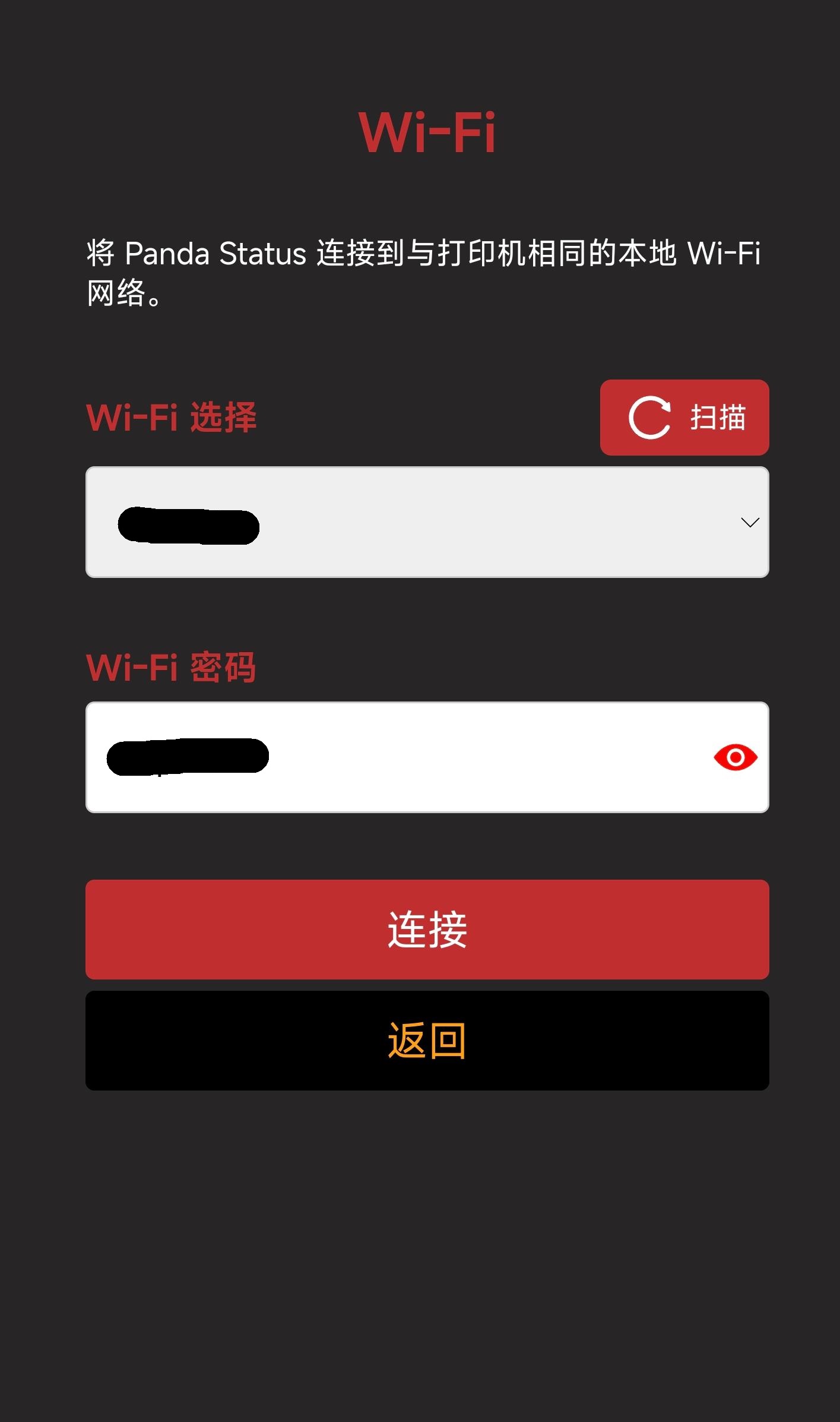

    • 连接WiFi

      输入密码,可点击密码框内右侧的眼睛图标来显示输入的密码

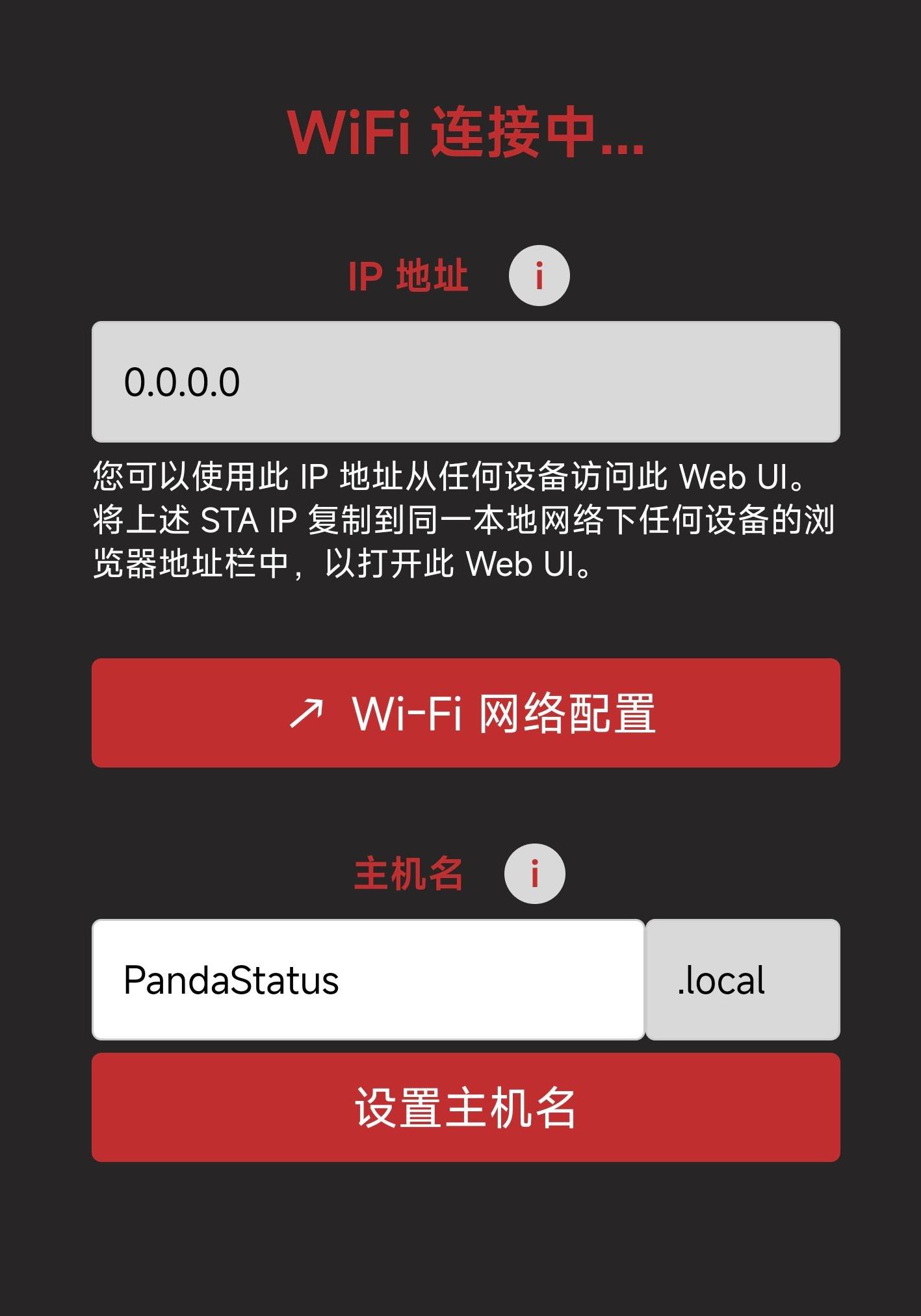

      点击连接,界面会自动跳转到操作界面中的WiFi界面,并显示WiFi连接中

      等待连接一段时间后,会弹出WiFi连接的状态弹窗

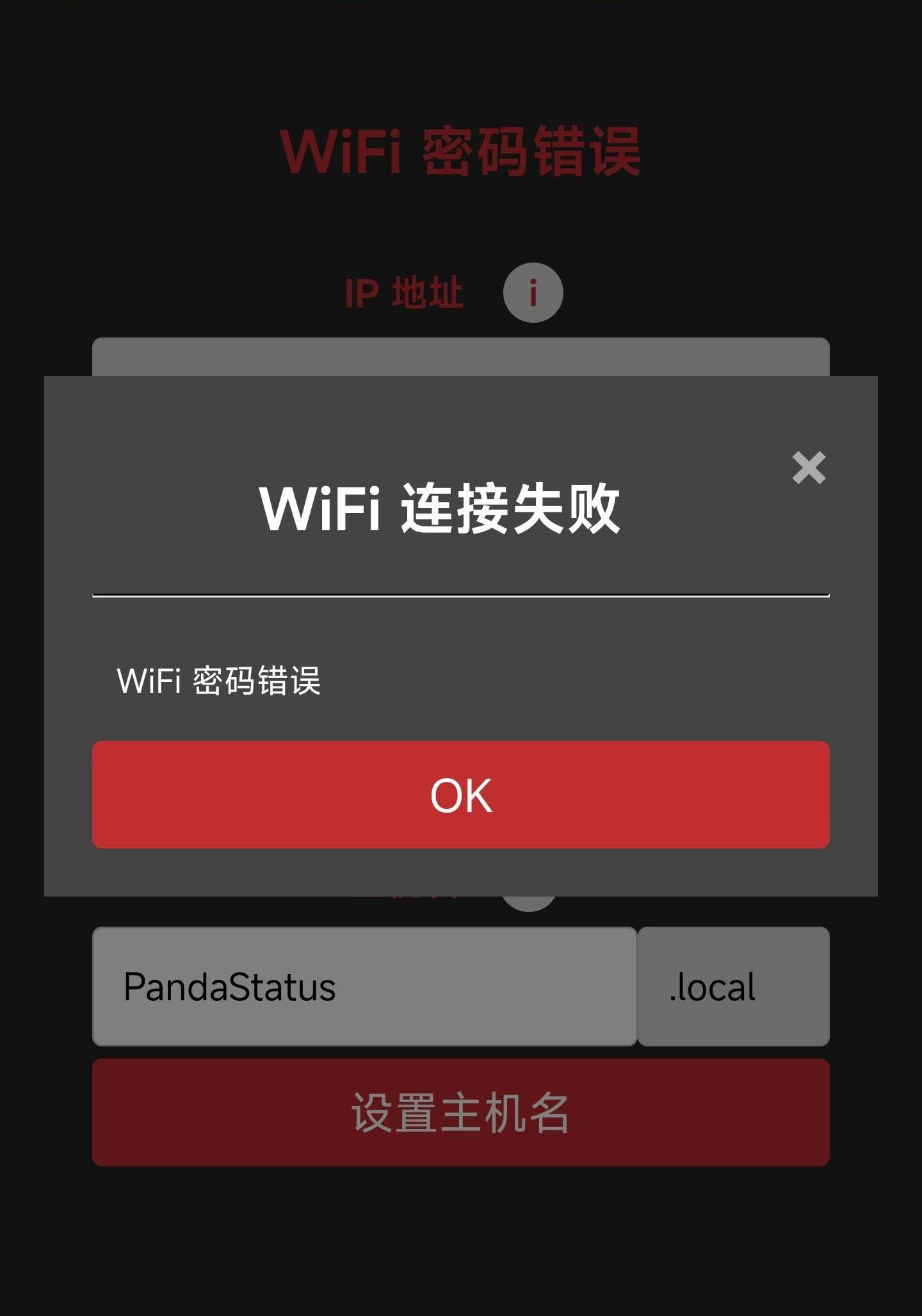

      • 连接失败:

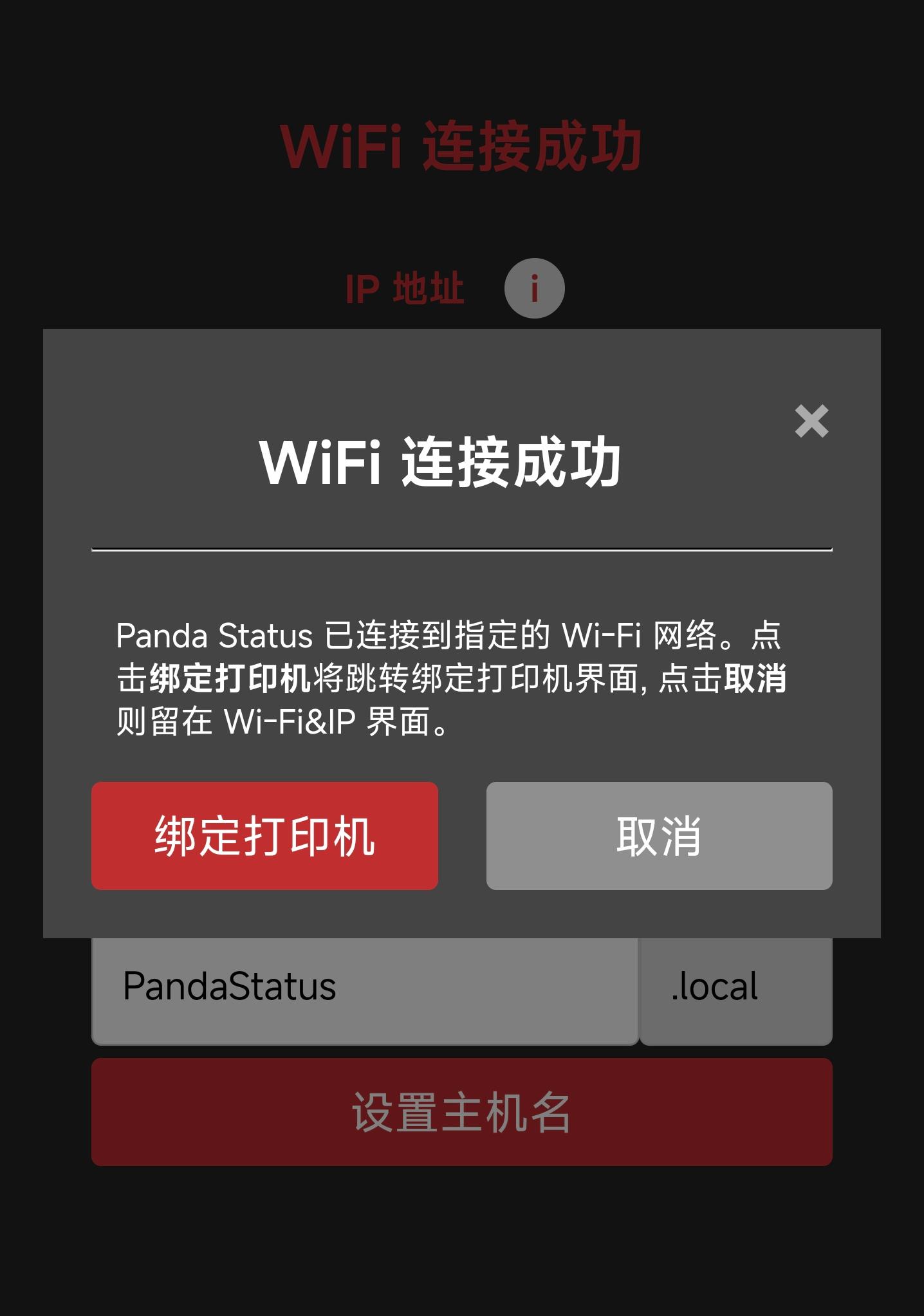

      • 连接成功,可选择绑定打印机跳转到打印机界面,也可点击取消,继续待在WiFi界面

绑定打印机

  • 元素功能

    • ① : 选择打印机界面,点击后聚焦为红色图标,跳转至打印机界面
    • ② : 扫描周围同一局域网下的打印机
    • ③ : 选择扫描到的打印机
    • ④ : 输入打印机的SN码
    • ⑤ : 输入打印机的访问码
    • ⑥ : 输入打印机的IP
    • ⑦ : 确定绑定此打印机

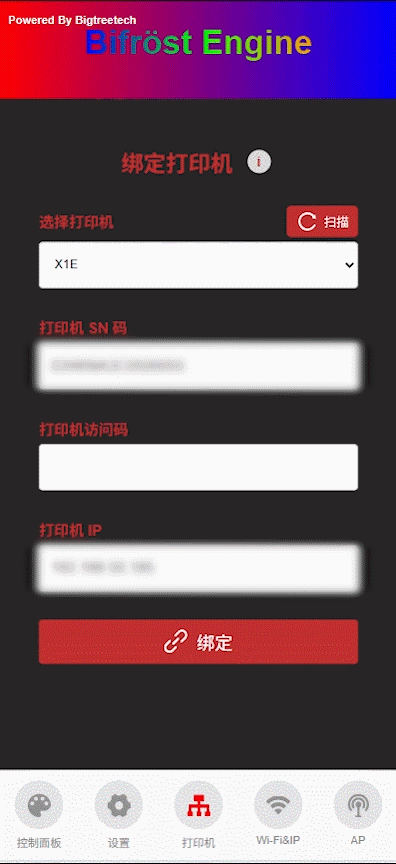

  • 如何绑定打印机?(这里以P1P为例)

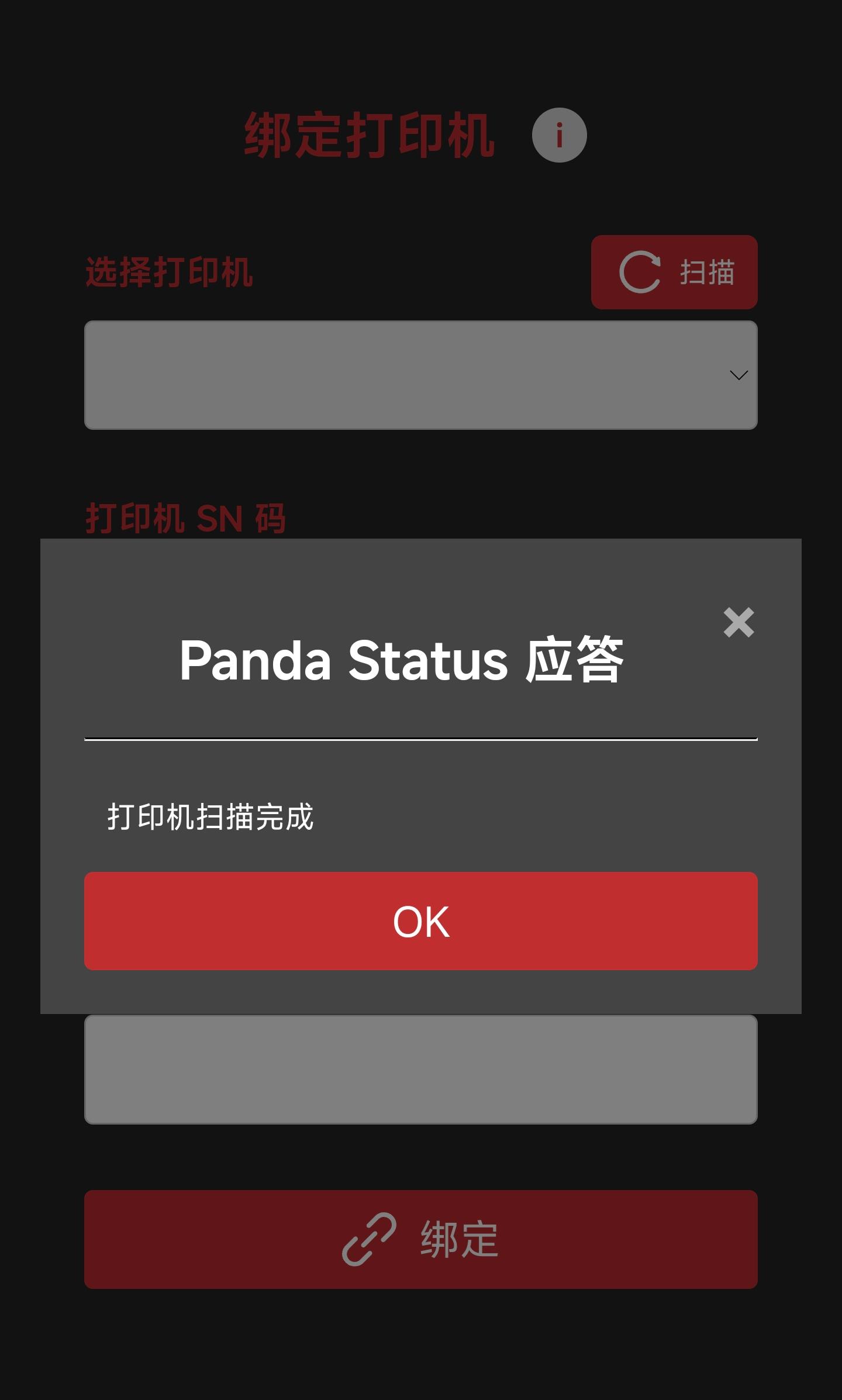

    点击扫描一段时间后,会出现扫描成功的弹窗

    选择扫描出的打印机,可以看到选择打印机后,会自动输入打印机的SN码和IP

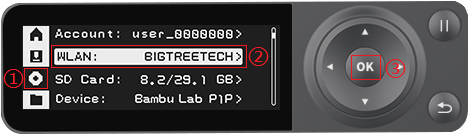

    输入打印机的访问码:找到打印机在设置中的配对码,输入到框内,点击绑定即可绑定成功

用户界面说明

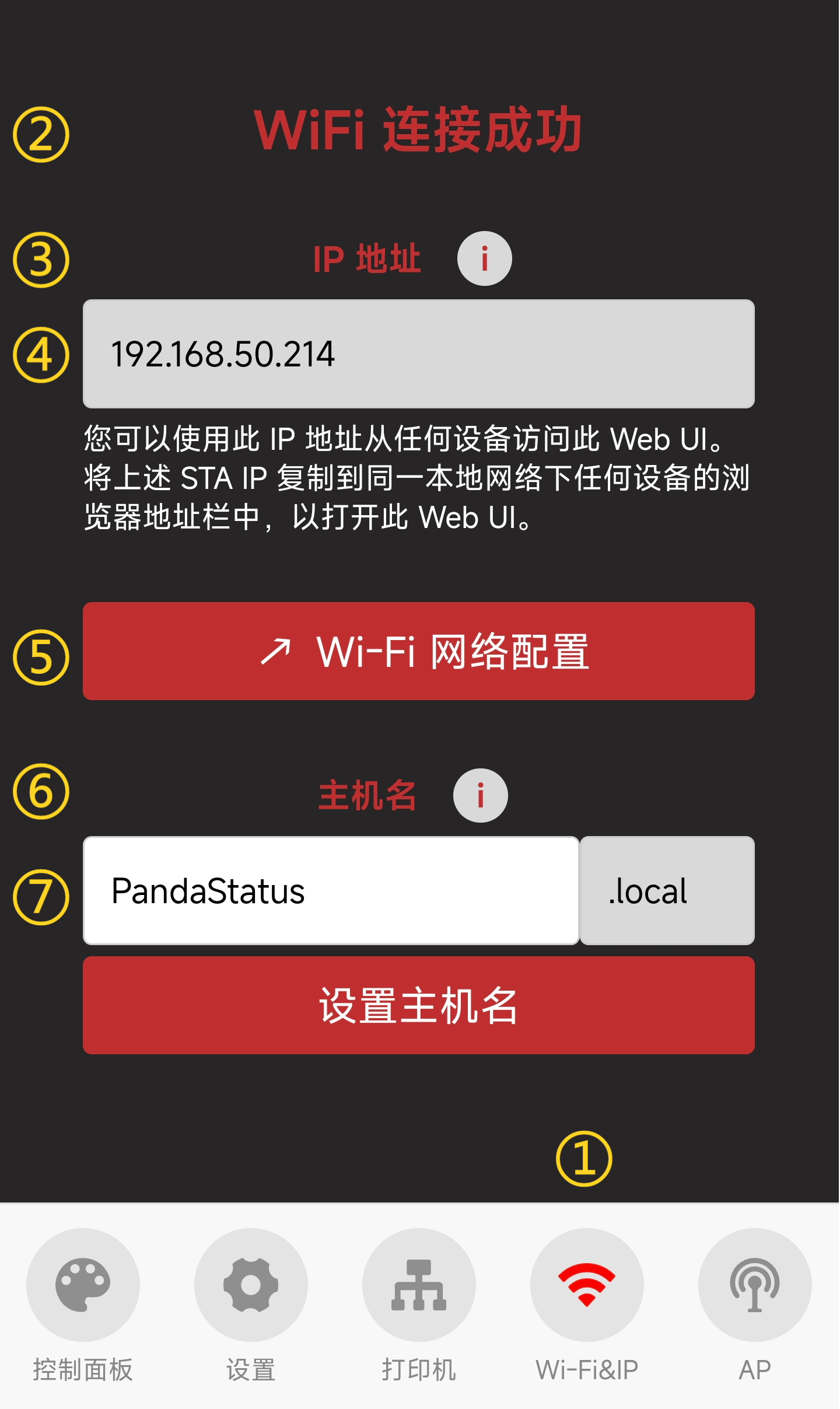

WiFi界面

  • 元素功能

    • ① : WiFi界面选择,点击后聚焦为红色图标,跳转至WiFi界面
    • ② : 当前WiFi的连接状态
    • ③ : IP地址的相关问题弹窗提示,如果 IP 地址 文本框未显示 IP, 请确保 Panda Status 网络状态显示为 连接成功。如果显示为 未连接, 请配置网络设置。
    • ④ : IP地址显示(在同一局域网下,浏览器输入此IP也可访问Web网页)
    • ⑤ : WiFi网络配置按钮,点击可跳转到WiFi连接界面
    • ⑥ : 主机名显示,您可以使用主机名访问 Web UI。默认主机名为: PandaStatus。如果您不记得 IP 地址,可以在浏览器地址栏中输入主机名加上 .local 访问 Web UI (例如: http://PandaStatus.local)。点击文本框可以编辑主机名, 点击 设置主机名 按钮确认修改
    • ⑦ : 确认修改主机名

AP界面

  • 元素功能

    • ① : AP界面选择,点击后聚焦为红色图标,跳转至WiFi界面
    • ② : AP热点的开关
    • ③ : AP热点名称,默认为Panda_Status_XXXXXXXXXX
    • ④ : AP热点密码,默认为987654321
    • ⑤ : 热点IP(默认的热点 IP 为: 192.168.4.1, 如果您自己路由器的 IP 号段也为 192.168.4.xxx, Panda Status 与路由器的 IP 号段相同就会产生冲突, 并且导致 Panda Status 无法正常绑定到打印机, 请手动修改 Panda Status 的热点 IP 使其与路由器使用不同的 IP 号段)
    • ⑥ : 点击确认会重启设备,重启完成后可连接ap热点(如何连接ap热点)

设置界面

  • 元素功能

    • ① : 设置界面选择,点击后聚焦为红色图标,跳转至设置界面
    • ② : 选择网页中英文(默认英文)
    • ③ : 显示当前的固件版本

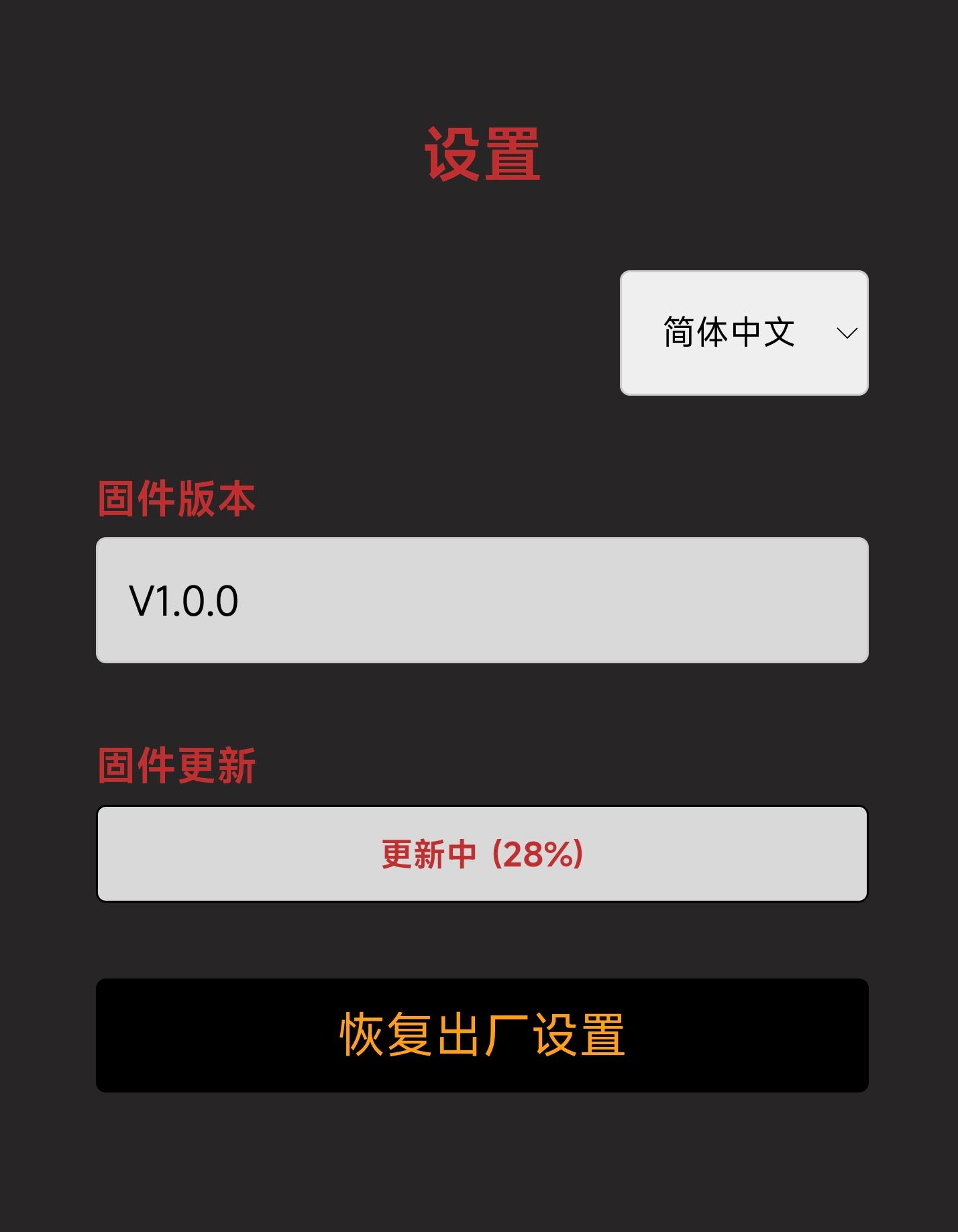

    • ④ : 固件OTA更新选择.bin文件

      • 点击选择.bin文件按钮,选择需要ota的bin文件

      • 等待ota进度,完成后弹窗自动重启

    • ⑤ : 点击后,按下确定(恢复出厂设置)

控制面板界面

  • 元素功能

    • ① : 控制面板界面选择,点击后聚焦为红色图标,跳转至控制面板界面
    • ② : 当前设备名称
    • ③ : 当前设备的模式
    • ④ : 当前模式下的灯效
    • ⑤ : 当前模式下的背景亮度
    • ⑥ : 当前模式下的速度
    • ⑦ : 重置设置: 点击后重置音频律动和H2D模式下的亮度为出厂默认亮度(50%),并且三种打印状态的颜色也会被重置。
  • 设备模式

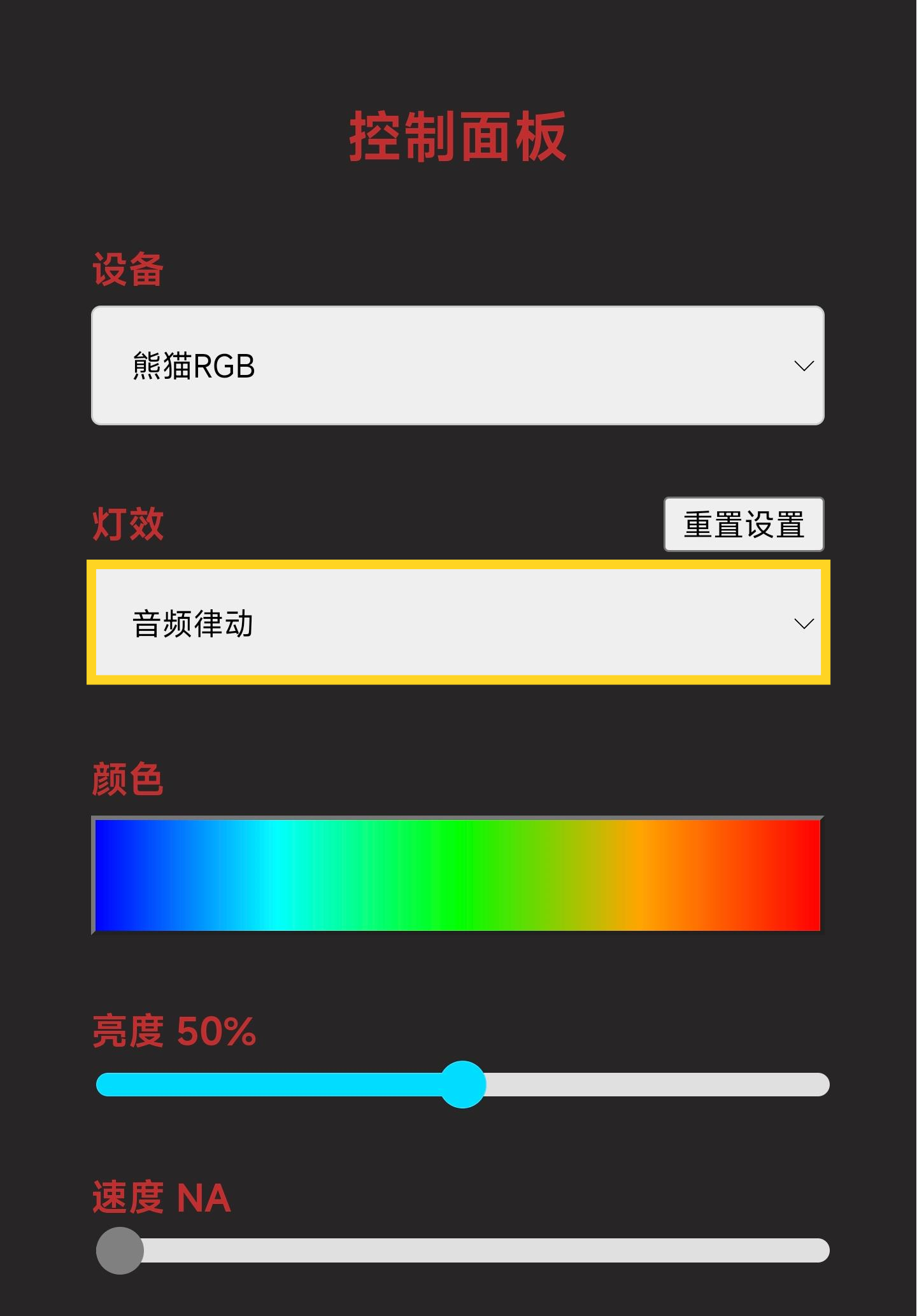

    • 模式一:音频律动(出厂默认模式)

      出厂默认亮度为50%,可随意调节(0-100%)

      当前模式下,RGB灯会随着音调的大小来进行音频律动并且变色(蓝->绿->黄->橙->红),具体灯效如下:

      -------- 音频:低 ----------- -------- 音频:中 --------- ----------音频:高 -----------

    • 模式二:H2D灯条模式

      出厂默认亮度为50%,可随意调节(0-100%)

      在当前模式下,RGB灯会根据打印机的状态来亮起不同的灯效,分别为:

      空闲状态,白色呼吸灯(可自定义当前状态颜色如何设置颜色):

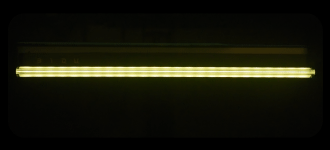

      下载文件状态,黄色极光:

      打印前准备,黄橙流光:

      打印中:白色百分比常亮(可自定义当前状态颜色如何设置颜色):

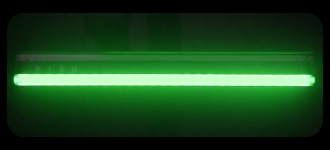

      打印完成:绿灯常亮30S后切换为空闲状态的灯效(默认为白色呼吸灯)

      打印暂停:白色百分比呼吸灯:

      打印报错:红灯闪烁(可自定义当前状态颜色如何设置颜色):

自定义灯效颜色

  • 设置颜色(以空闲状态为例)

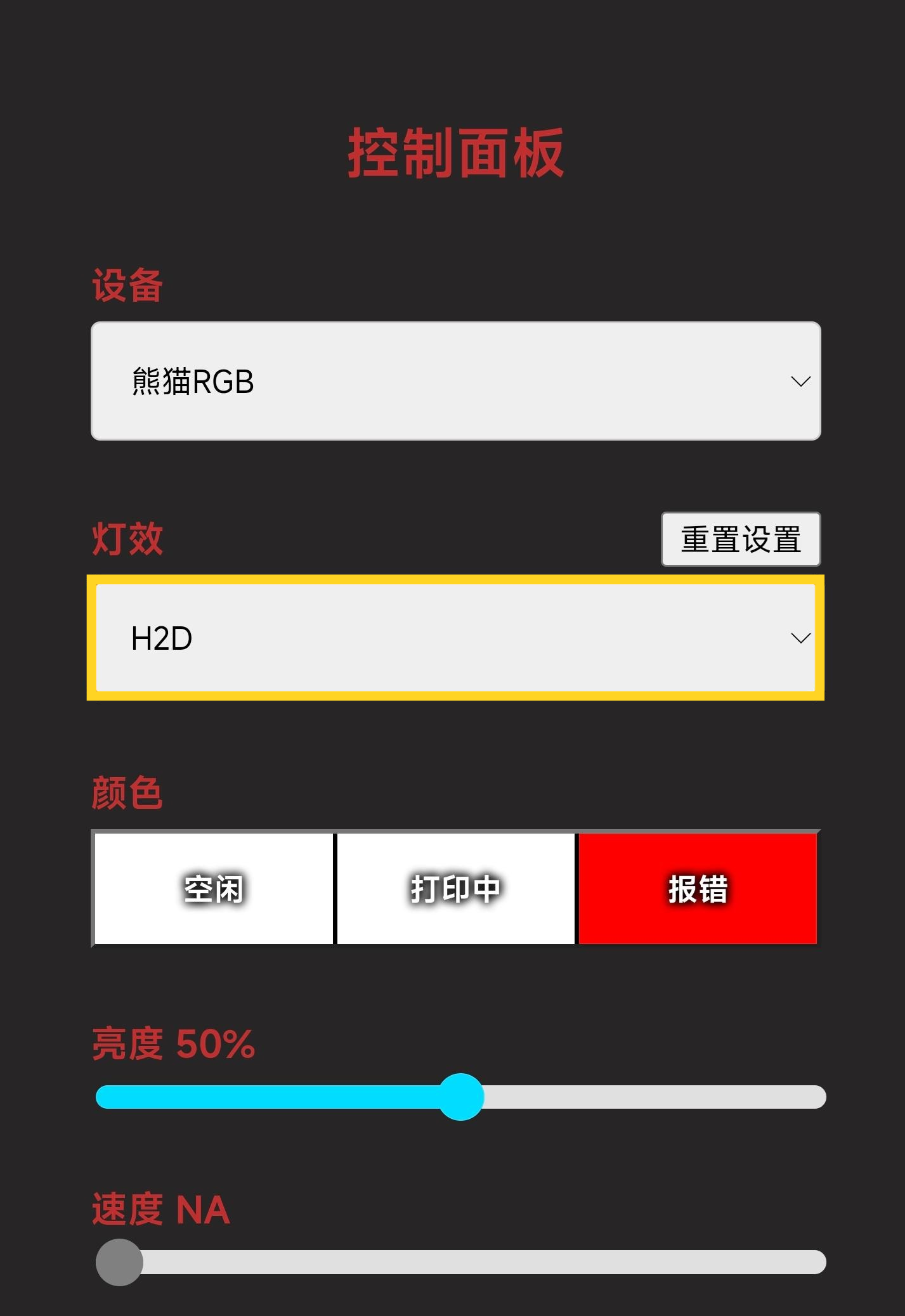

    • 在控制界面下选择H2D模式,可以看到Color选项下的三个框,分别为空闲白色呼吸灯、打印中白色百分比常亮以及报错红色闪烁灯。

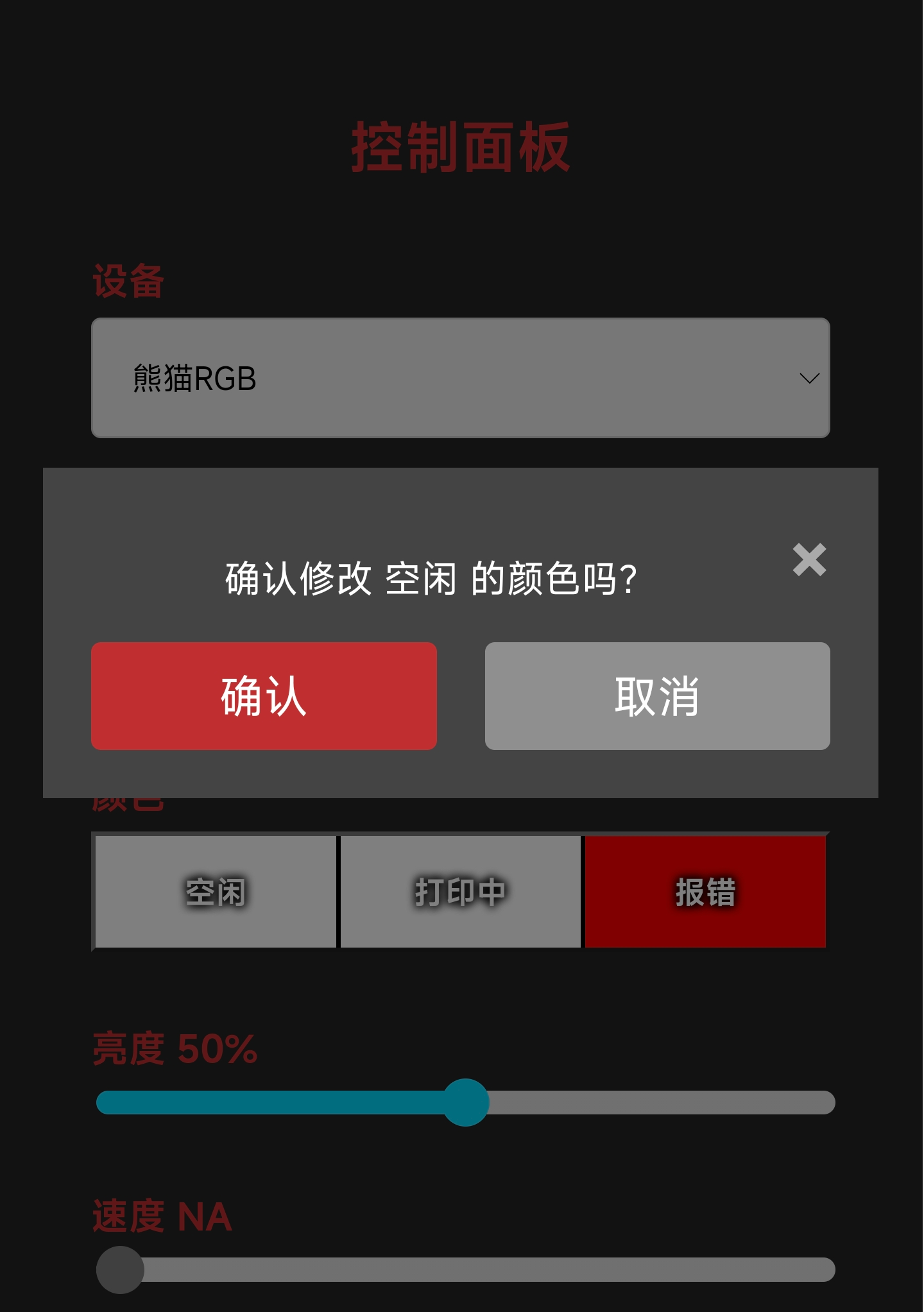

    • 选择空闲状态并点击确认

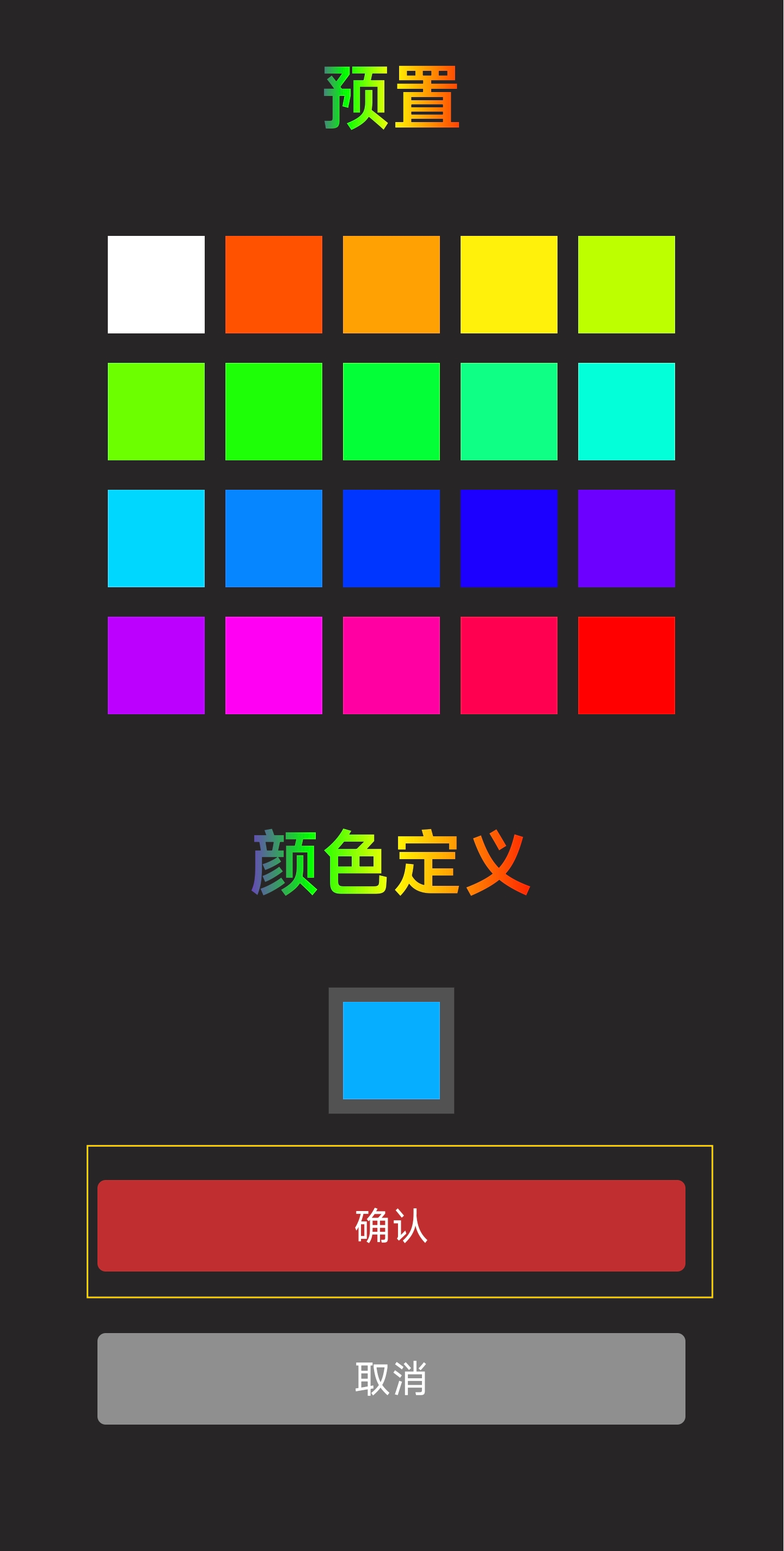

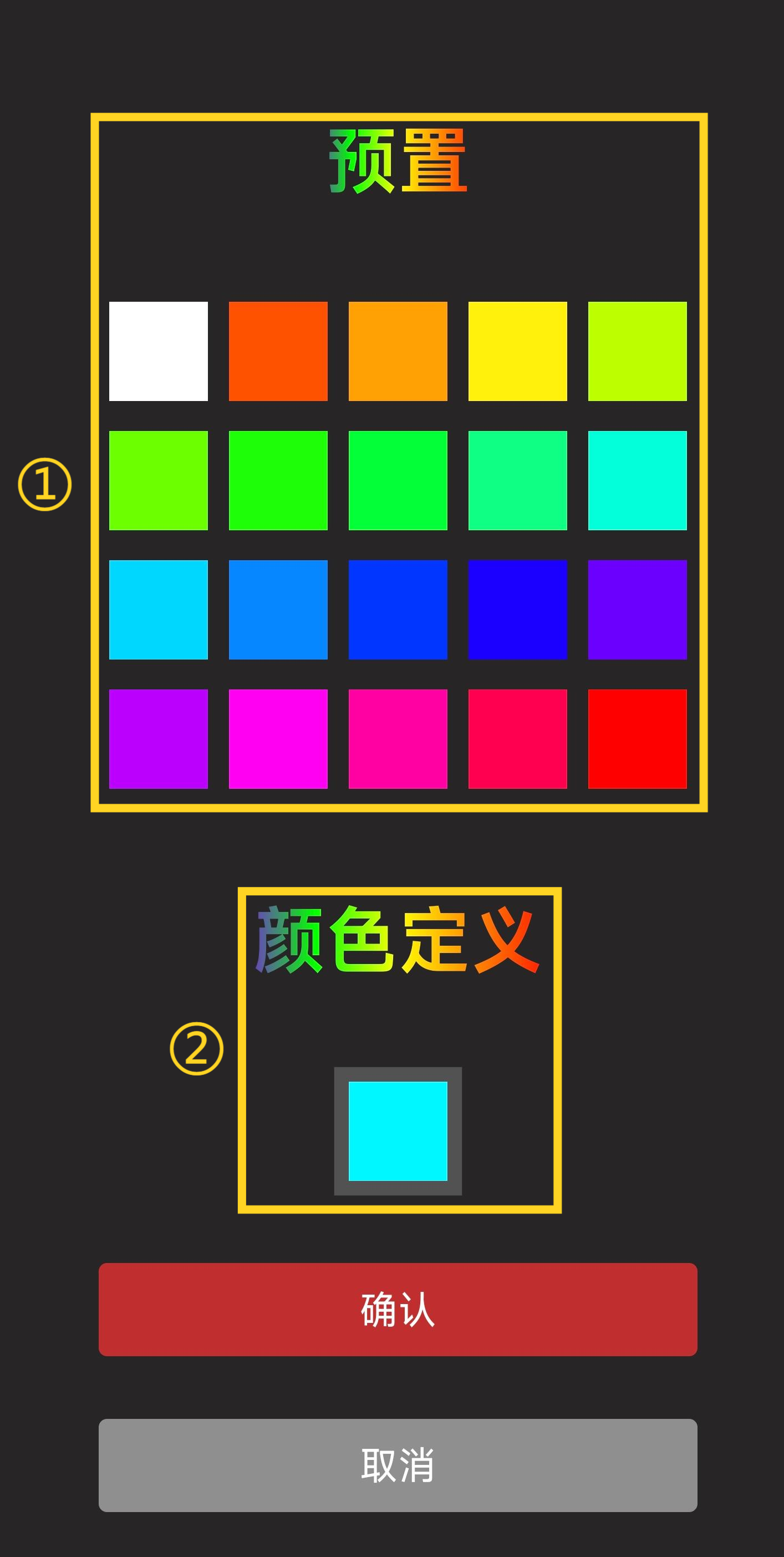

    • 进入颜色选择界面

      • ① : 出厂默认预设的色块
      • ② : 自定义色块
    • 选择完色块后点击确定

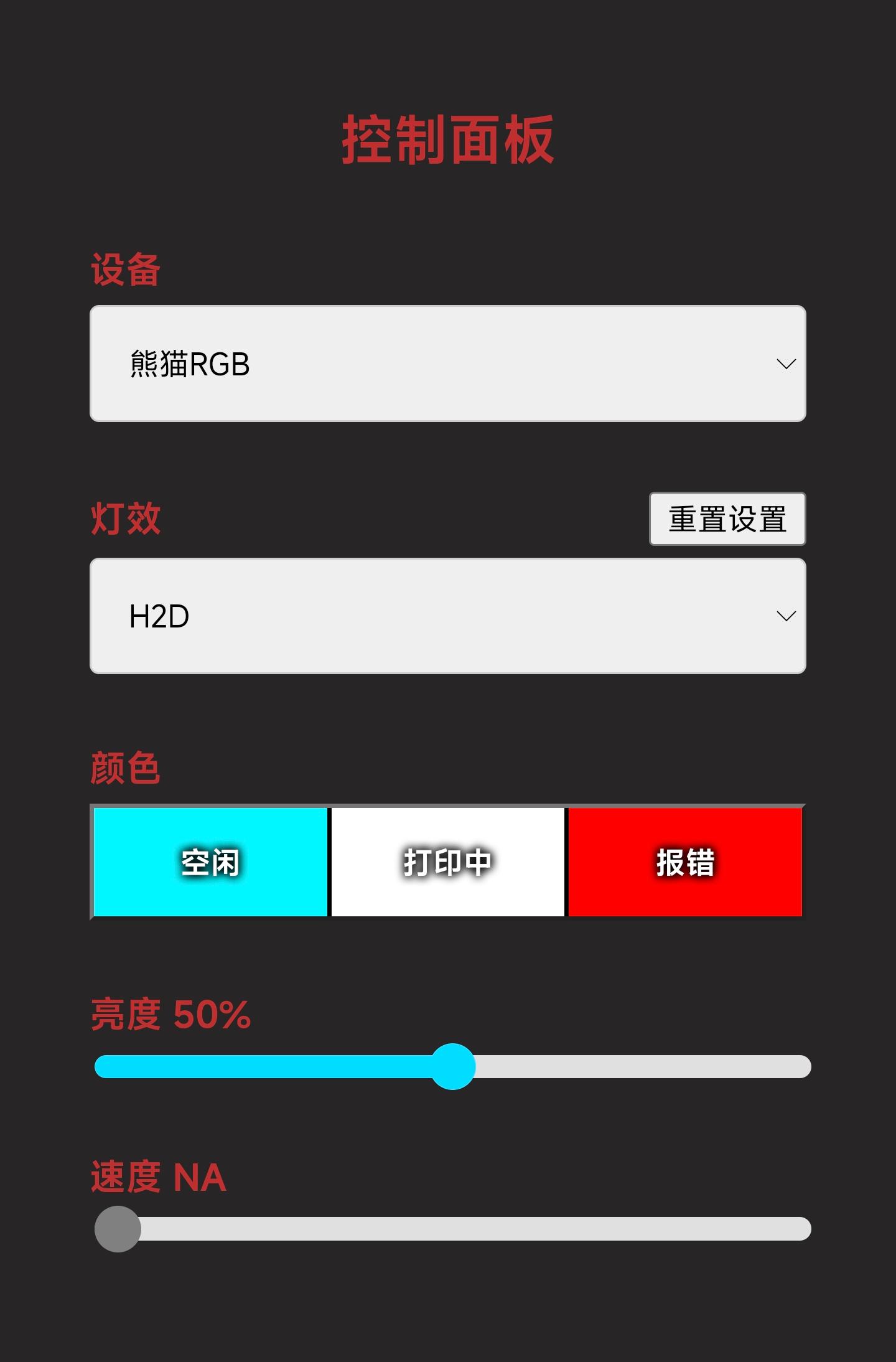

    • 可以看到,空闲状态的颜色由之前的白色变成我们设置的天蓝色

固件历史记录

V1.0.0

  • 首次发布的出厂固件。

功能请求

如果您希望在即将发布的固件中看到一些内容,请在官方 github repo上记录功能请求,让我们知道。 请求功能
