Panda Branch Plus¶
产品简介¶
Panda Branch Plus 为您的 3D 打印生态系统提供先进的模块化电源管理。这套完整的系统配备强大的 24V/2.8A 适配器，配备 10 个独立电源通道（5 个 MX3.0 端口和 5 个 Type-C 端口），可实现灵活的设备连接，所有连接均可通过WebUI进行切换控制。其内置的 ESP32 处理器和增强型 MQTT 网关技术突破了传统的连接限制。独有的 5V/5A Type-C 输出可为您的 Panda Hub Plus 直接供电。内置的可拆卸外壳使安装过程轻松便捷——只需将外壳安装到位，即可拥有一个即用型电源解决方案，确保所有连接设备稳定、无忧地运行。凭借内置的智能配电和网络可靠性，您设备中的每个组件都能获得持续的全功率性能。
产品特点¶
1、供电管理中心，多达10个单独控制的电源输出口
2、自带MQTT网关，拓展可连接子设备数量，联网无忧
3、自带高功率适配器，24V，2.8A，提供更稳定电源
4、5个Type-C输出口，5个MX3.0输出口
5、自带ESP32-S3模组，WIFI智能控制
6、标配安全保护电路，ESD保护、过流保护、短路保护
产品参数¶
外包装尺寸：256x124.5x63mm

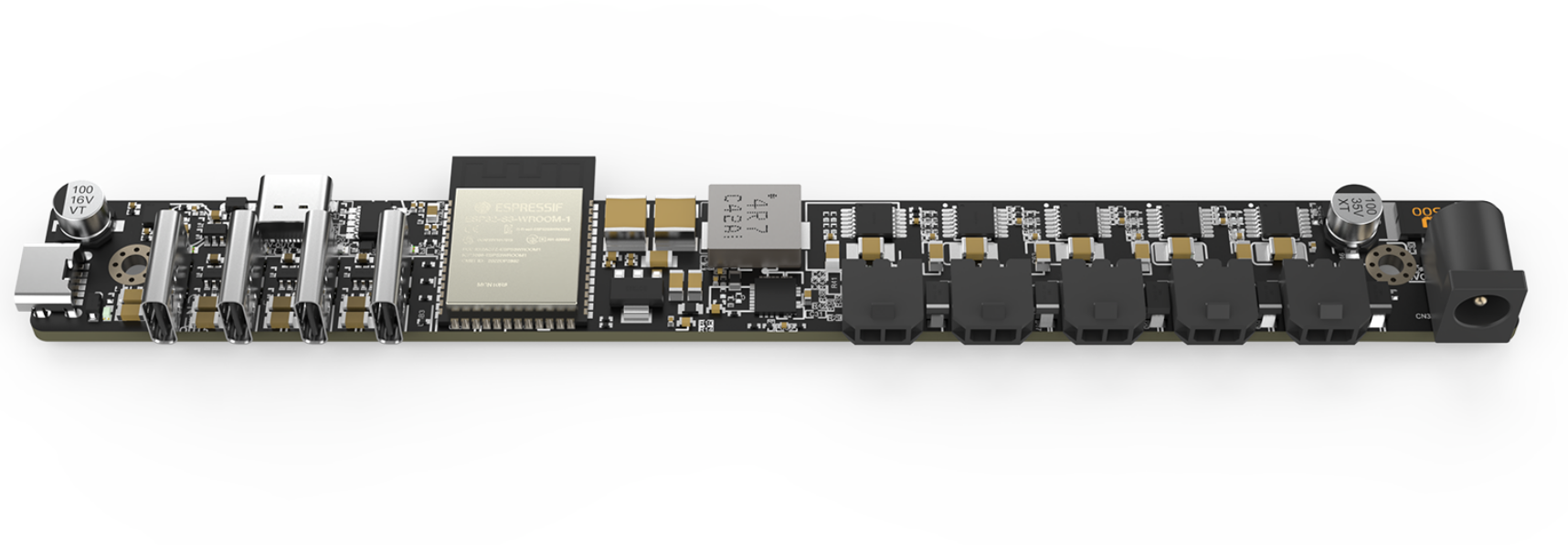

主板尺寸：180x20mm
输入口: DC5.5x2.1
输出: 5x Type-C（4x1.5A，1x5A），5x MX3.0 2pin （5x2A）
输入电压：DC 24V
适配机型：拓竹X1、P1和A1系列

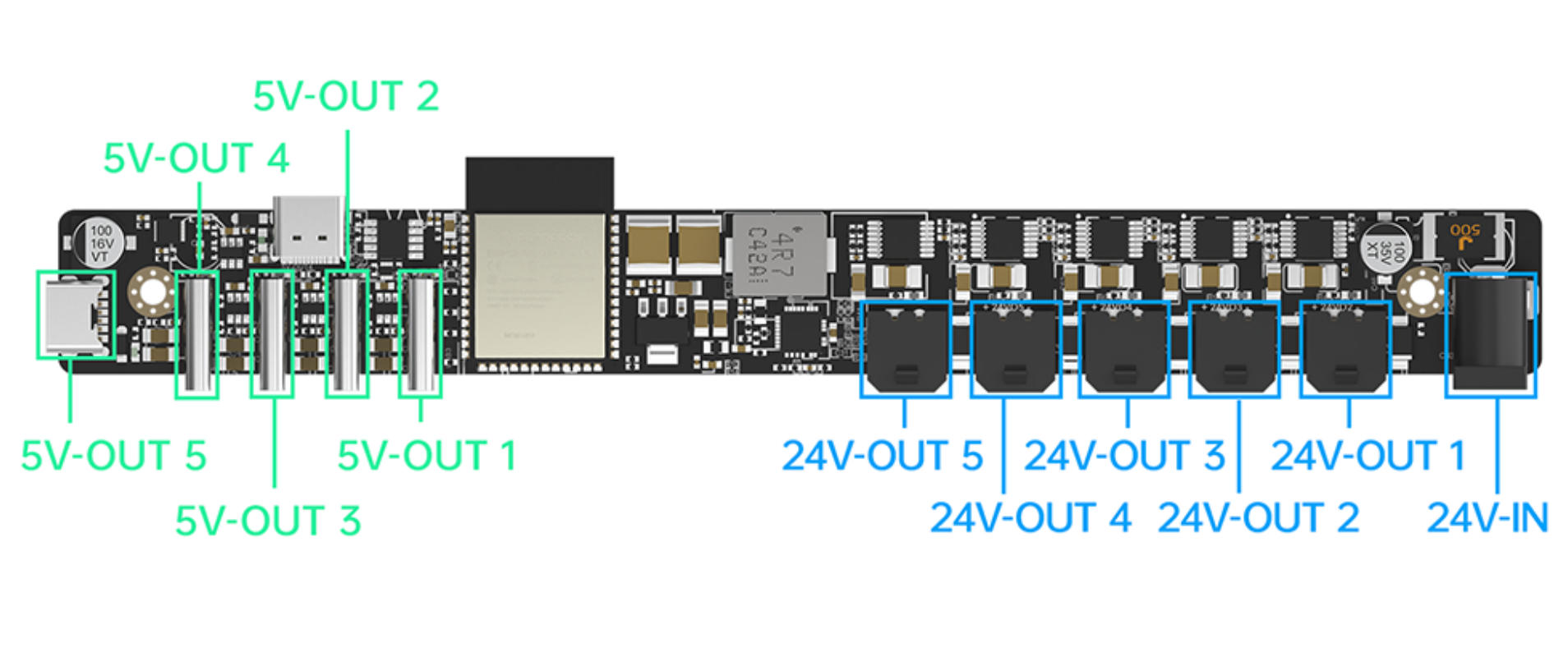

接口图¶
安装说明¶
请前往Github链接，根据不同机型下载所需的外壳文件并打印外壳。
安装步骤¶
A1mini机型¶
-

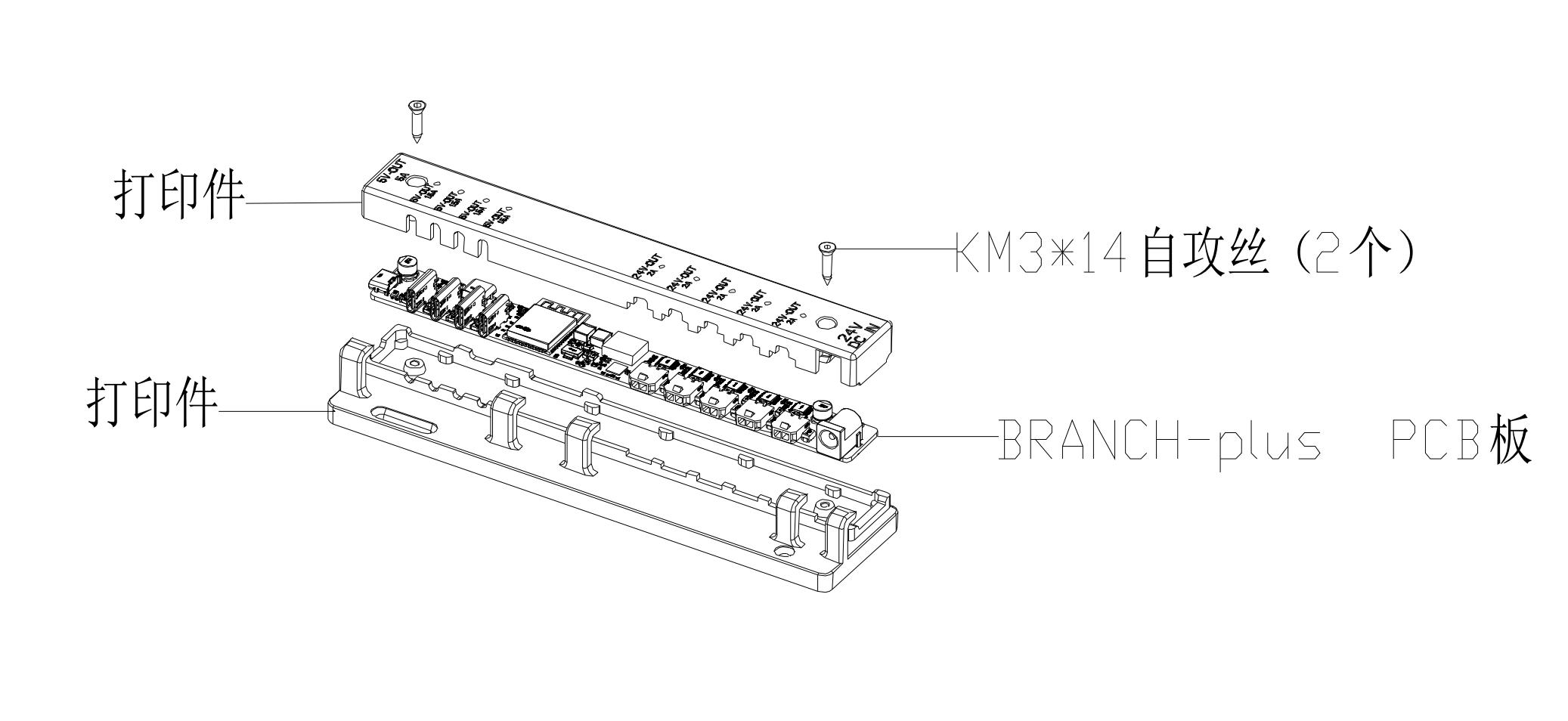

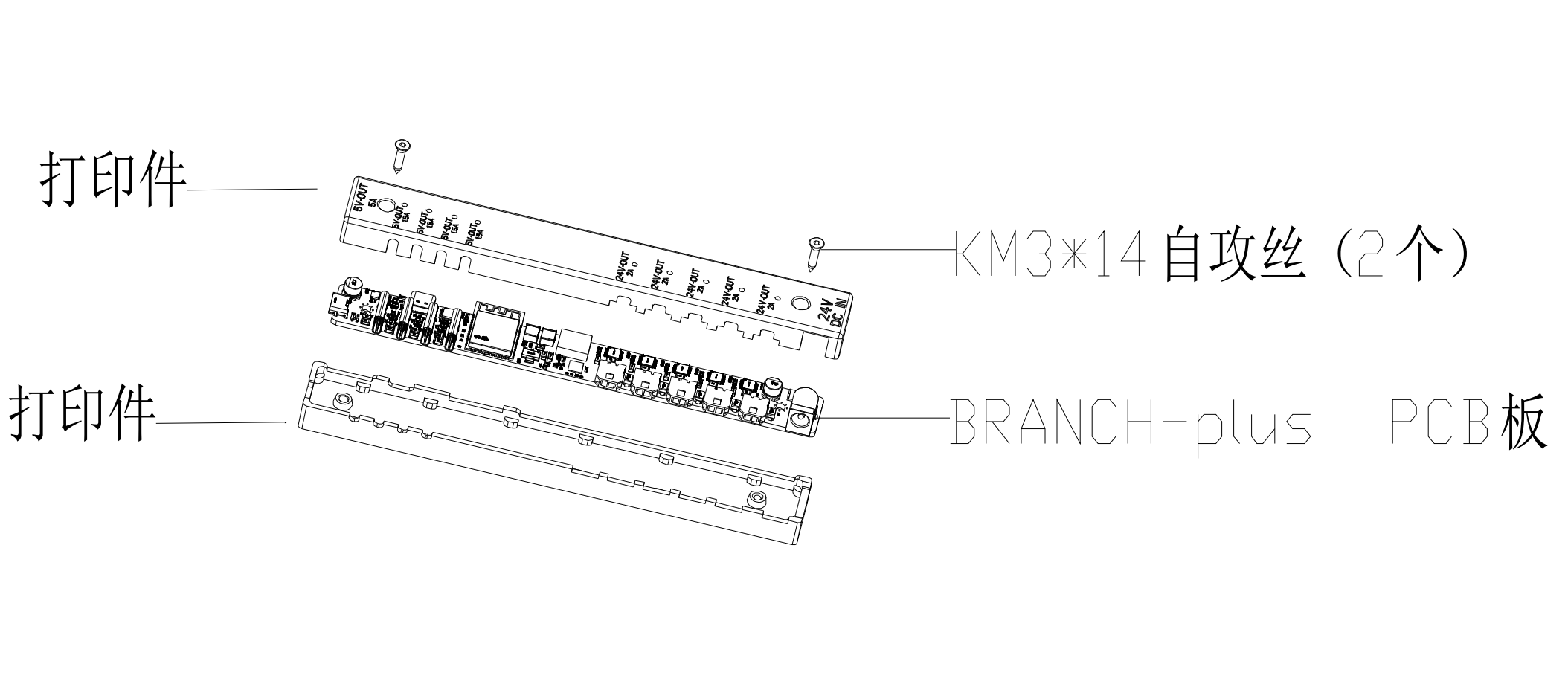

将PCB板放入打印好的上下壳内，用KM3*14自攻螺丝固定好。
-
将打印好的支架放入如图对应的位置，用M3*15机牙螺丝固定,随后将第一步中装配好上下壳放入打印支架顶端的槽中，再将打印的手拧螺丝拧紧。
A1机型¶
-
将PCB板放入打印好的上下壳内，用KM3*14自攻螺丝固定好。
-
将打印好的支架放入如图对应的位置，用相应的打印件或者M3*15机牙螺丝固定。
（该方式直接用打印件固定到A1的Z轴上,放入第一步装配好的上下壳，再拧上打印的手拧螺丝）
（该方式需要用两个M3*15机牙螺丝固定在A1的Z轴上）
P1/X1机型¶
-
将PCB板放入打印好的上下壳内，用KM3*14自攻螺丝固定好。
-

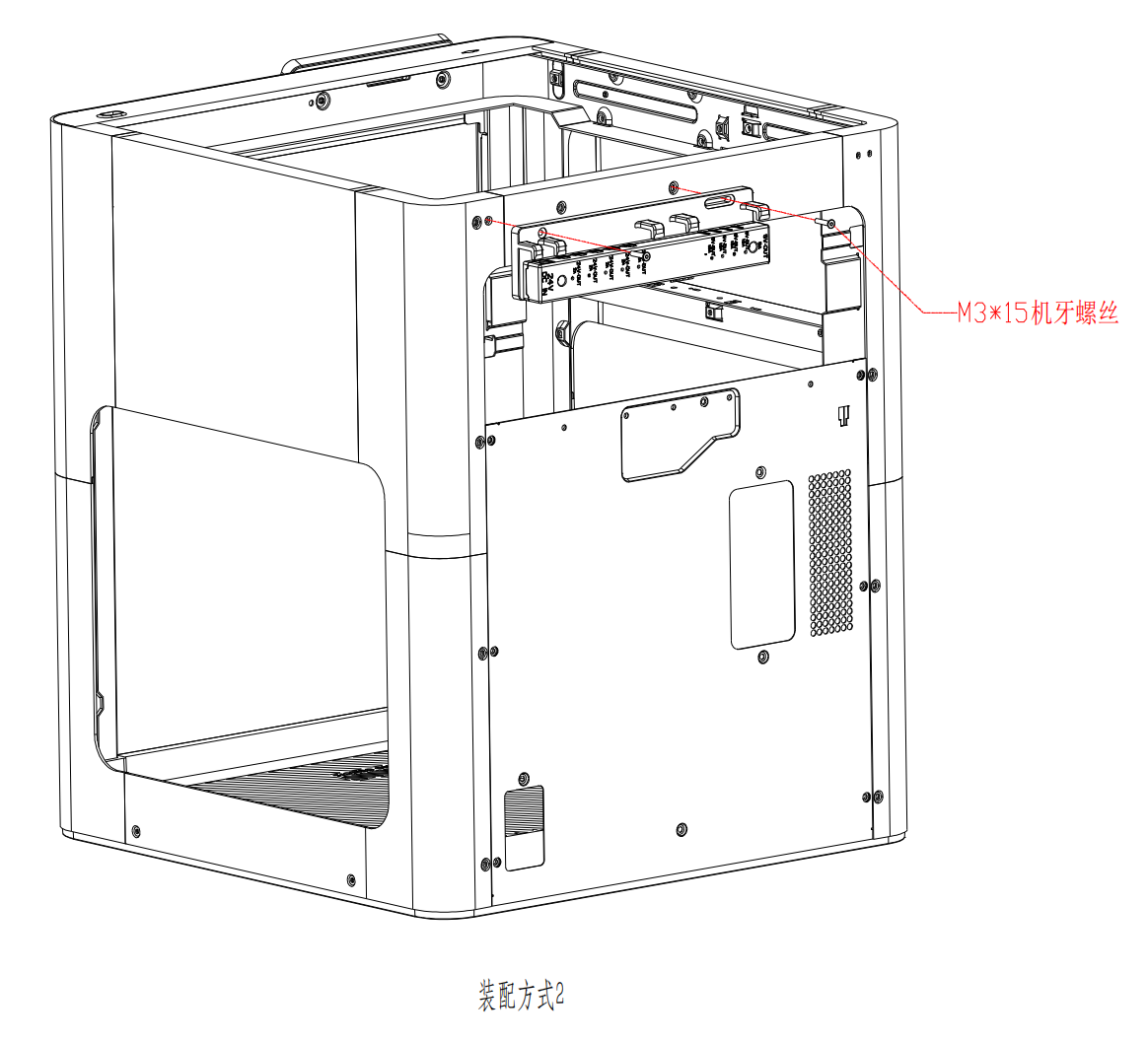

将打印好的支架放入如图对应的位置，用M3*15机牙螺丝固定。
（该方式需要用两个M3*15机牙螺丝固定在机器的右后方或者上后方）
首次使用¶
配网¶
-
设备会产生一个热点:"Panda_Branch_Plus_XXXXXXXXXXXX"，密码默认为"987654321"
-

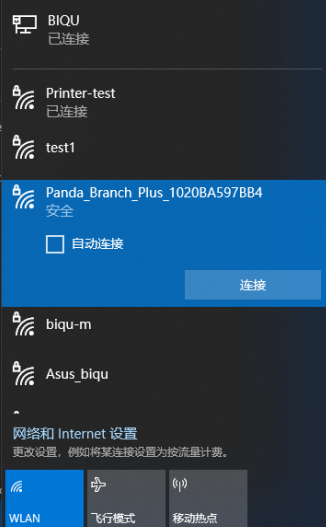

使用手机或者电脑连接该热点
-
在浏览器输入:http://192.168.254.1/
-

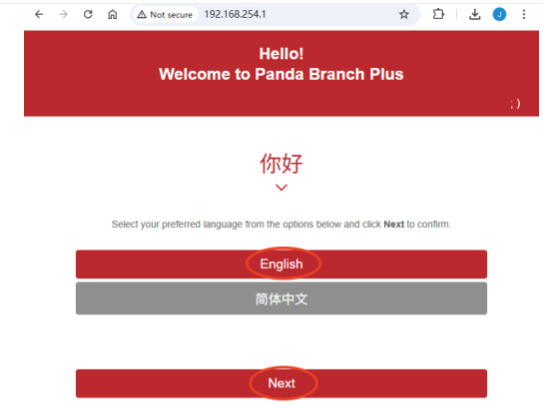

选择语言
-

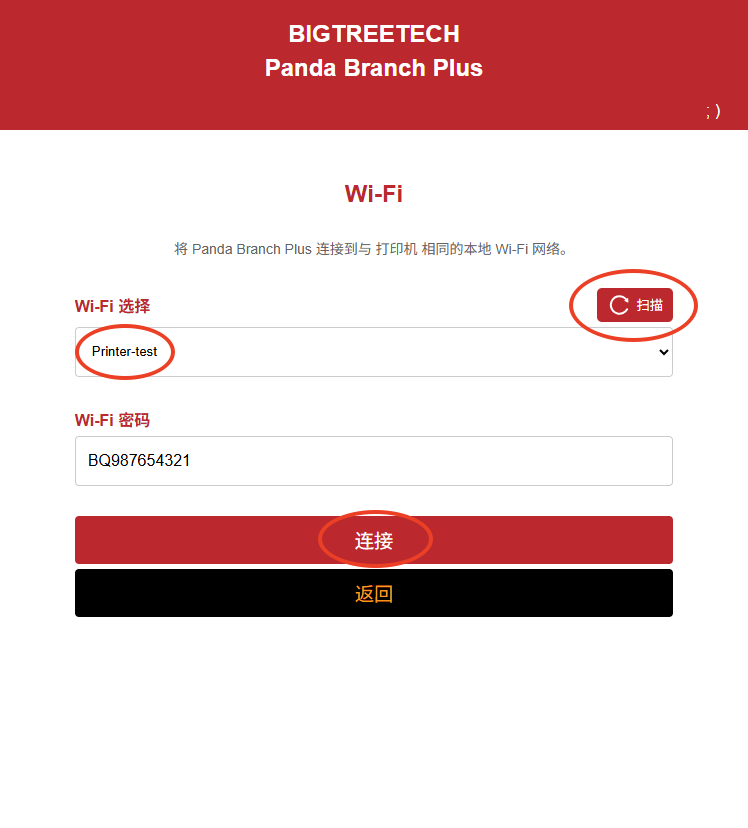

扫描WiFi后，选择需要连接的WiFi名称，输入wifi密码后点击连接

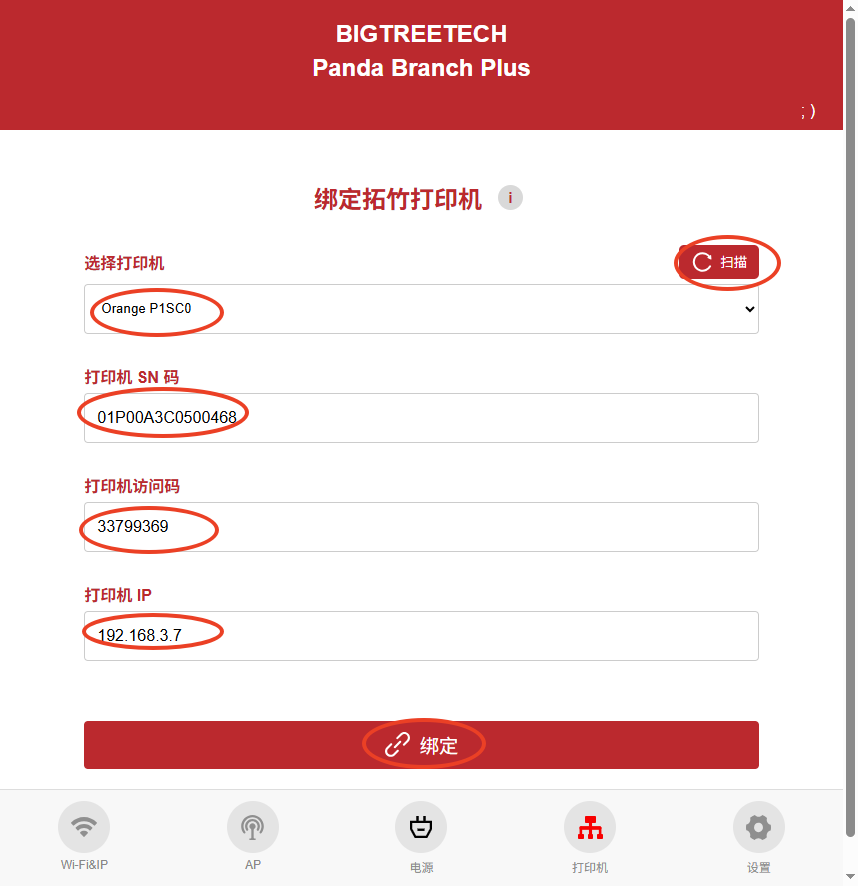

绑定打印机¶
- 点击扫描打印机
- 输入访问码后点击连接

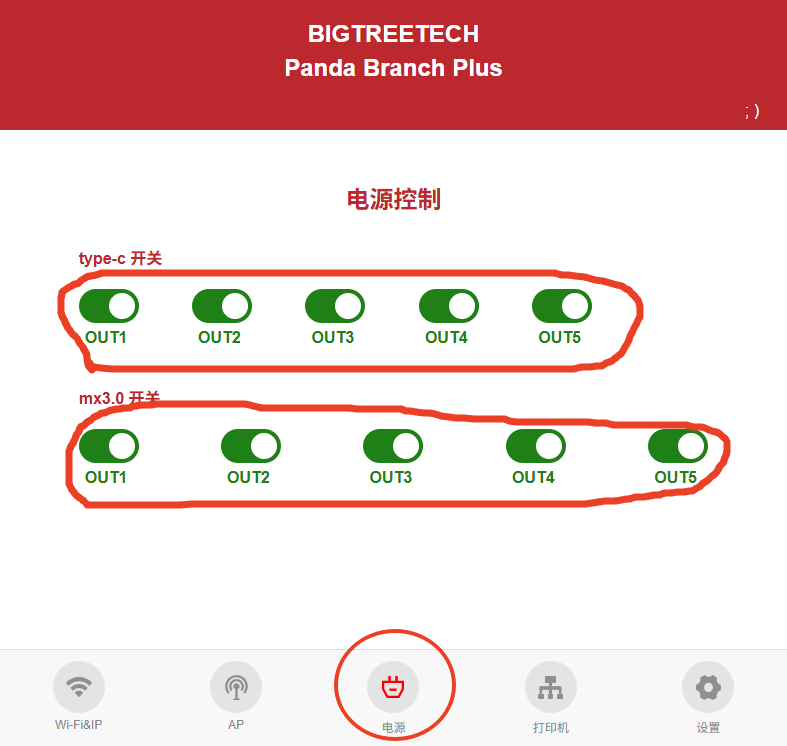

开关控制¶
支持通过WEB UI控制USB端口和24V端口的开和关
其他Panda设备如何绑定该设备¶
步骤 1: 该设备先绑定一台打印机¶
在绑定一台打印机后，该设备会在局域网广播设备信息，模拟一台打印机，打印机名称为"PandaBranchPlus"。
Location: xxx.xxx.xxx.xxx
USN: 41098A316C65xxx
DevConnect.bambu.com: lan
DevModel.bambu.com: C12
DevName.bambu.com: PandaBranchPlus
DevVersion.bambu.com: 01.00.00.00

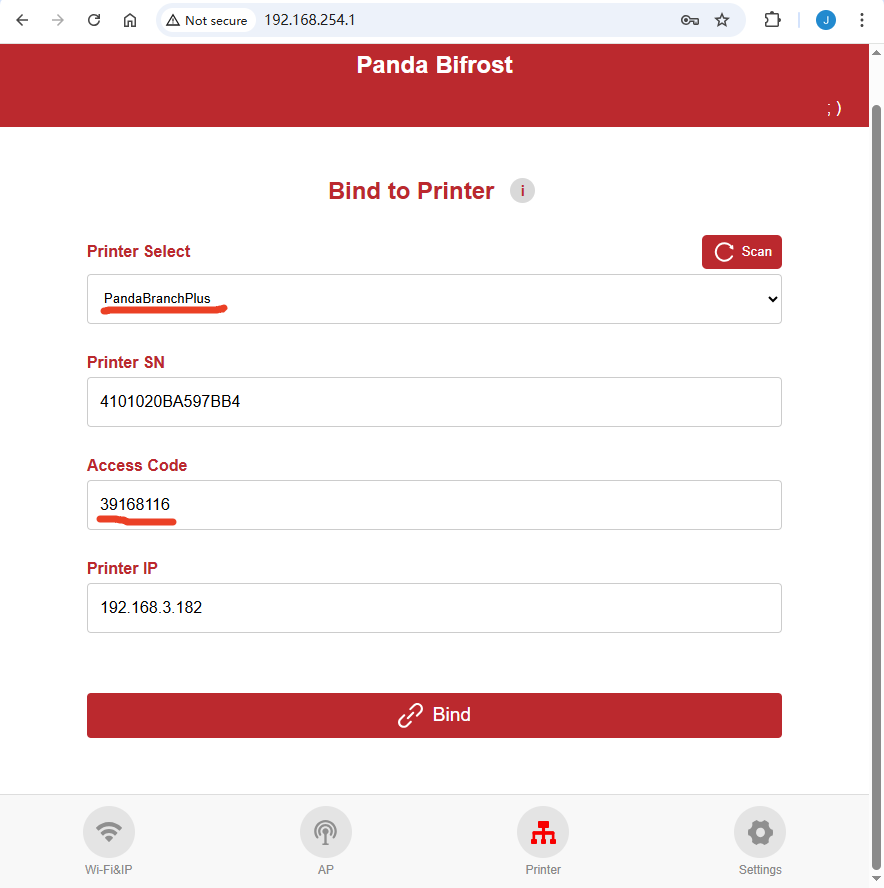

步骤 2: 其他Panda设备¶
- 打开WEB UI, 电机 扫描打印机, and select "PandaBranchPlus"。
- 输入打印机上的访问码，访问码与打印机上的一模一样。
- 点击 绑定。
使用限制¶
与PandaTouch连接¶
- 不支持云模式
- 不支持显示打印机的SD卡文件
- 不支持通过USB盘发起打印任务
最大客户端数量¶
- 20台
固件¶
固件历史¶
01.00.00.00¶
- 初始发布的工厂固件版本。
功能请求¶
我们欢迎您为未来的固件更新提供建议。请在官方 Panda Branch Plus GitHub 仓库中提交您的功能请求。
