Panda Aura A1&A1mini

修订历史

版本号 日期 更新内容
v1.00 2025年9月12日 初始版本

重要提示

  • Panda Aura A1&A1mini包含两个型号的产品:Panda Aura A1(适用于A1打印机)和Panda Aura A1mini(适用于A1mini打印机),部分地方也简称为Panda_Aura,请注意。

  • Panda Aura A1&A1mini 只监听打印机的状态,不控制打印机,所以 Panda Aura A1&A1mini 的功能不会受拓竹固件更新的影响。有关受影响和不受影响的更多信息,请参阅Bambu Lab 官方公告

  • Panda Aura A1&A1mini 仅支持连接到2.4G Wi-Fi。

  • 在设置界面连接 Panda Aura A1&A1mini 的AP热点后,直接跳转到的Web UI界面,部分手机由于权限的问题可能无法在此界面上传更新固件,请到浏览器中访问Web UI再进行此类上传文件的操作。

  • 如果您有任何此wiki无法解决的问题,请通过以下方式联系客户支持:support01@bigtree-tech.com.

产品简介

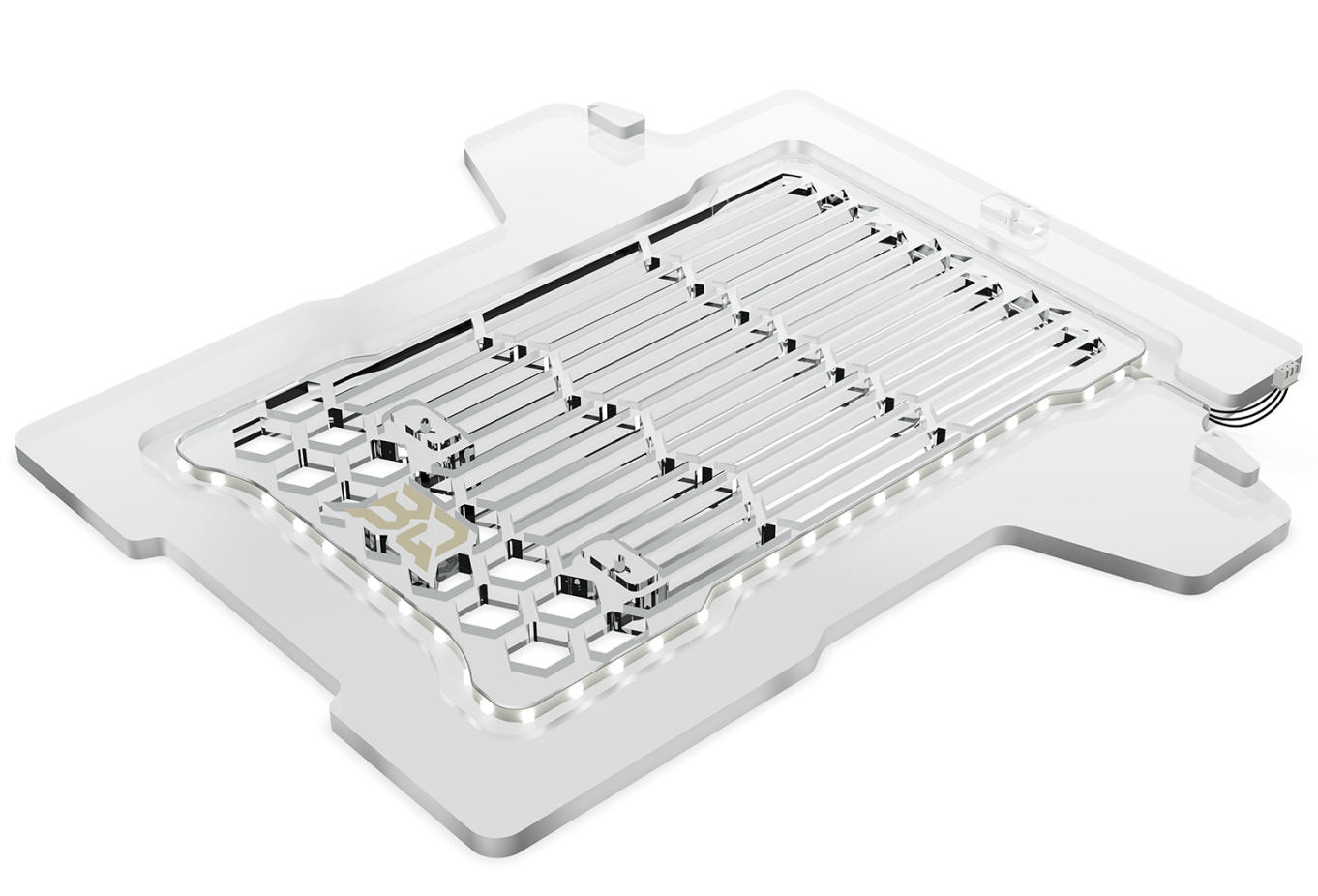

Panda Aura A1&A1mini把 A1 / A1 mini打印机瞬间变成桌面焦点:这款产品包含多彩灯效和声光报警器的功能,可自定义 RGB 灯效与音效,通过Web UI 或手机 APP (即将上线)智能控制,也可以预设“拉斯维加斯”“赛博霓虹”等场景联动。打印完成或报错时,灯板可发出与H2D状态灯同样逻辑的灯效。Panda Aura A1&A1mini实现远程可控、状态可视、氛围可玩,让每一次打印都成为一场灯光秀。

产品特点

  • 产品定位:A1/A1mini打印机装饰灯板和声光报警器

  • 自定义RGB灯效和音效(通过Web UI和APP)

  • 可通过APP(即将上线)远程控制灯效,并可设置场景联动

  • 显示打印状态(H2D打印机状态灯同款显示逻辑)

  • 打印完成和打印错误声光报警

基本参数

微处理器 内置 ESP32-C3FH4 芯片,RISC-V 32 位单核微处理器,主频最高 160 MHZ
存储器 384 KB ROM,400 KB SRAM,4 MB 合封 flash
逻辑电压 3.3V
输入电压 24V
电流 Panda Aura A1:0.53A;Panda Aura A1mini:0.46A
电源接口 支持MX3.0 4pin & MX3.0 2pin
灯板材质 亚克力
RGB灯珠数量 Panda Aura A1:60颗;Panda Aura A1mini:55颗
外包装尺寸 Panda Aura A1:427x 406 x 37mm;Panda Aura A1mini:416x 230 x 37mm
灯板尺寸 Panda Aura A1:384x 380x 8mm;Panda Aura A1mini:314x 199 x 8mm
喇叭功率 3W
音频格式 支持MP3格式
通信方式 2.4G Wi-Fi (IEEE 802.11 b/g/n)
工作温度 0℃ 至 +50℃
储存温度 -20℃ 至 +70℃

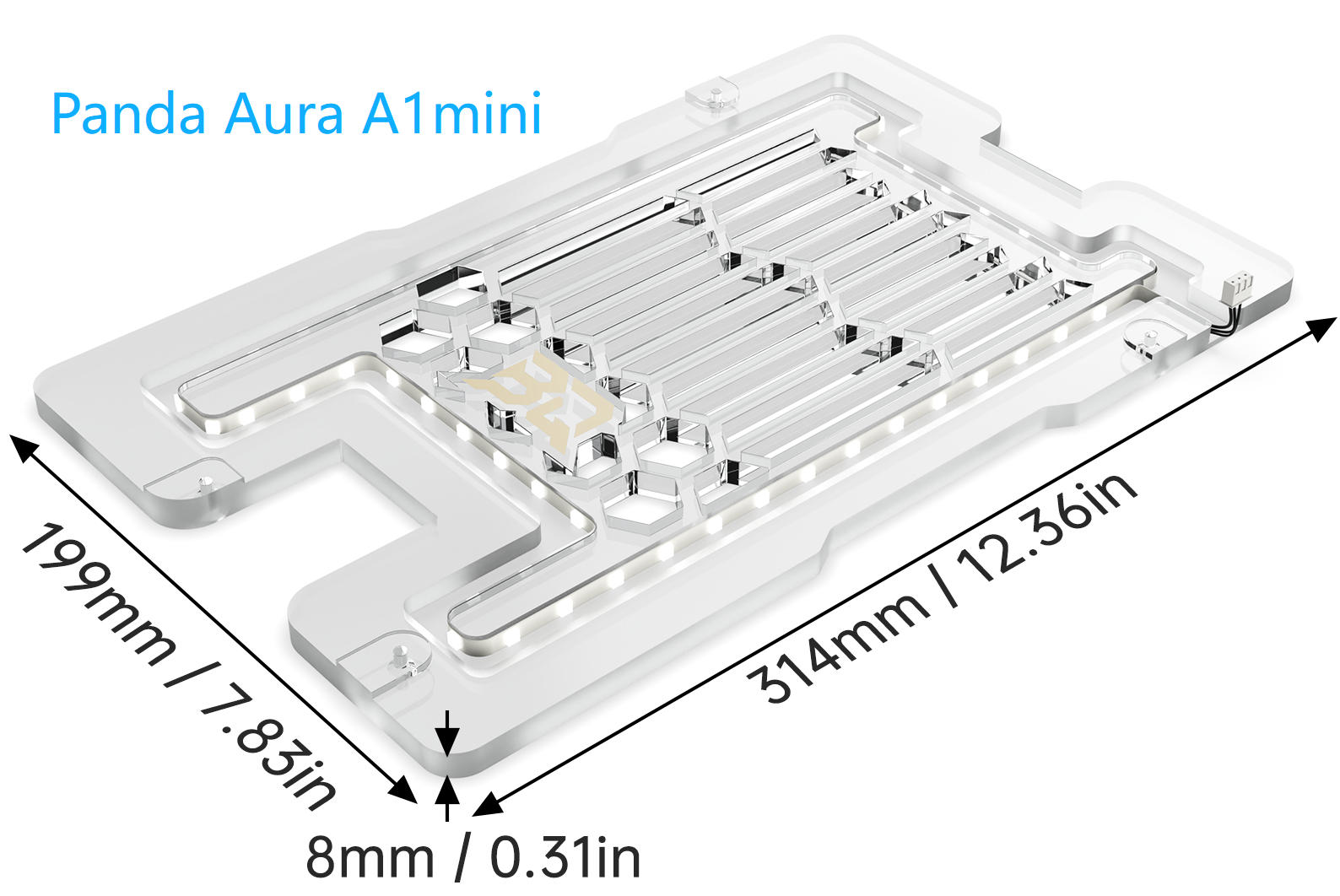

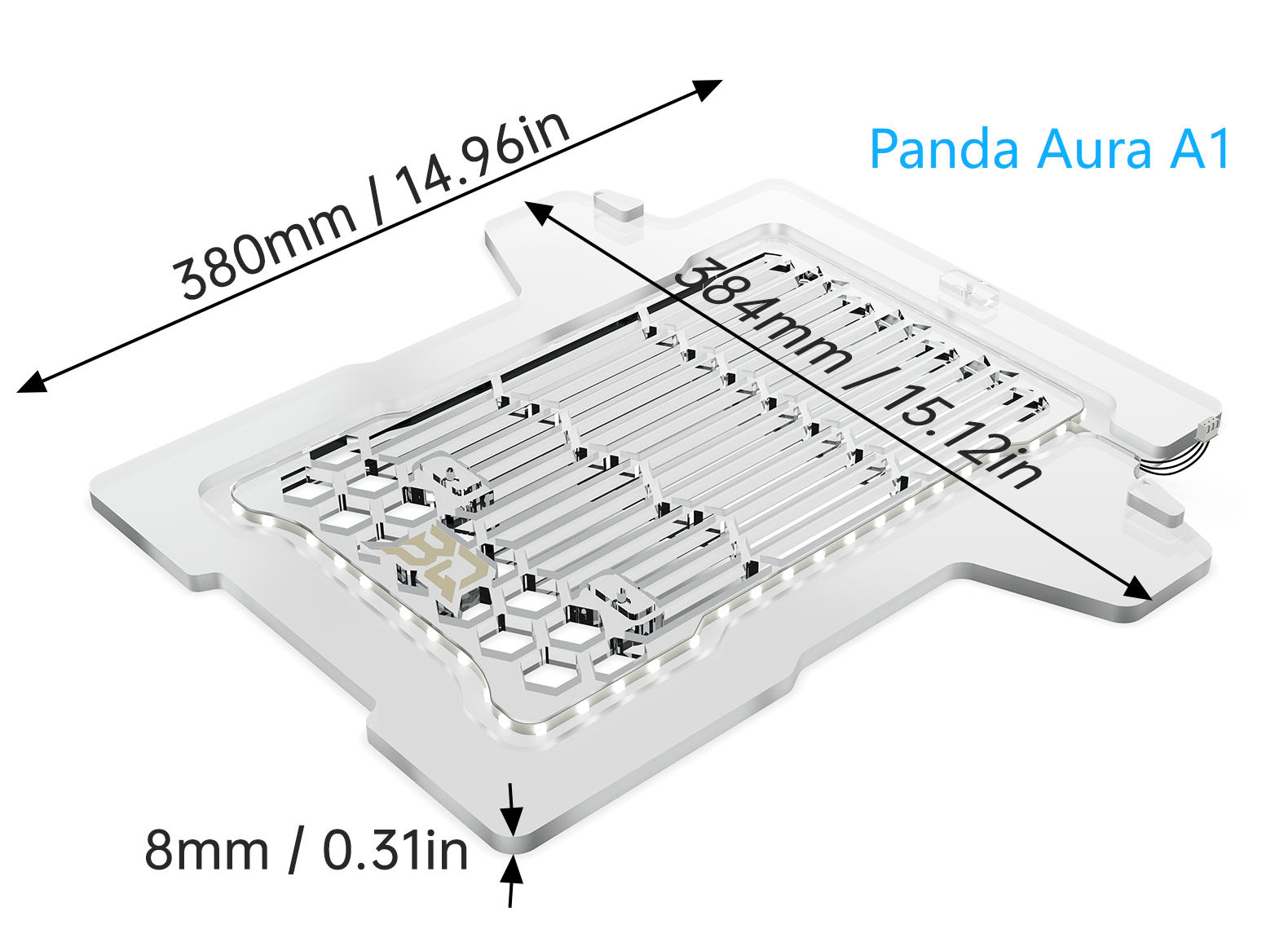

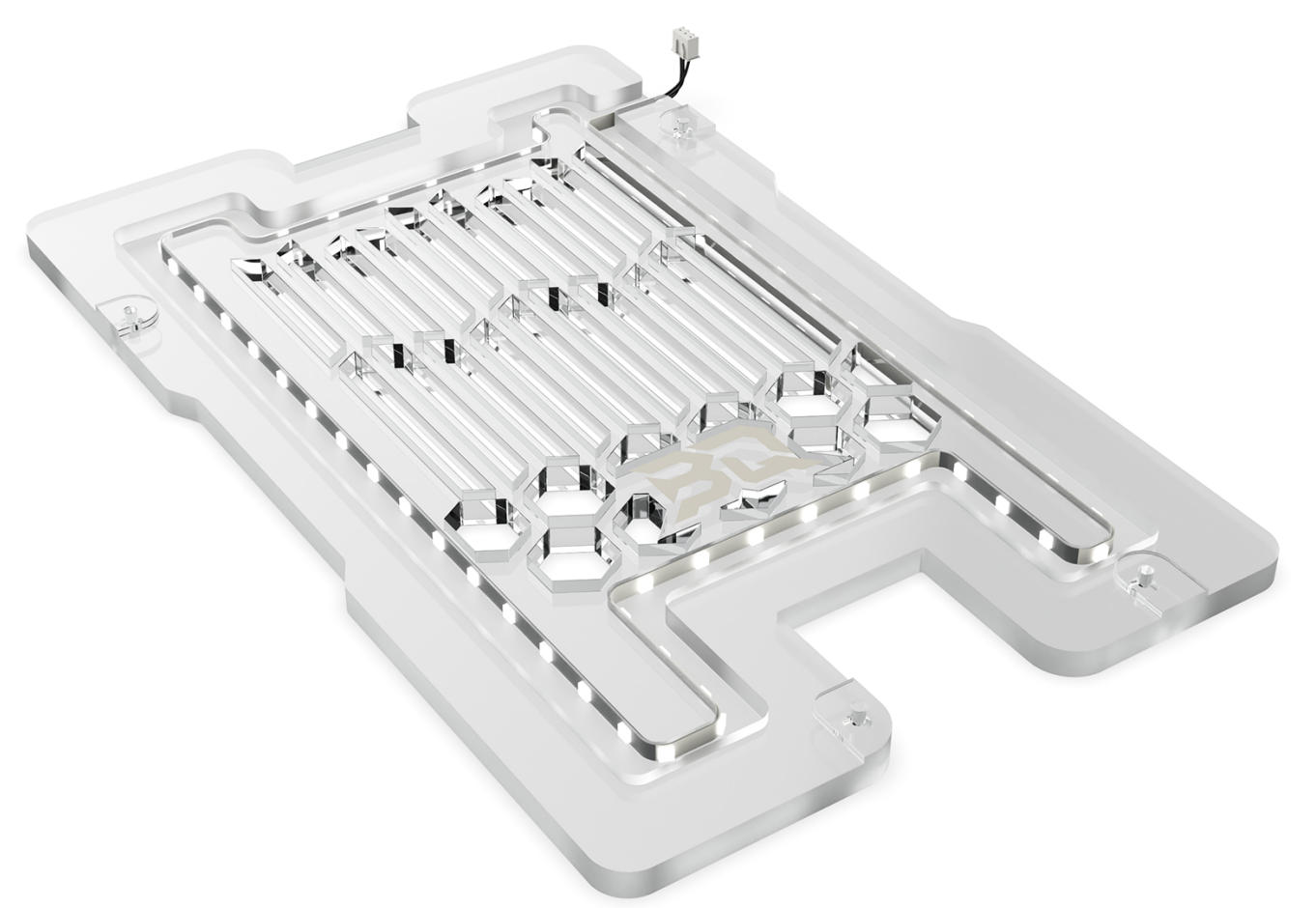

产品外观尺寸

安装指南

安装到A1打印机

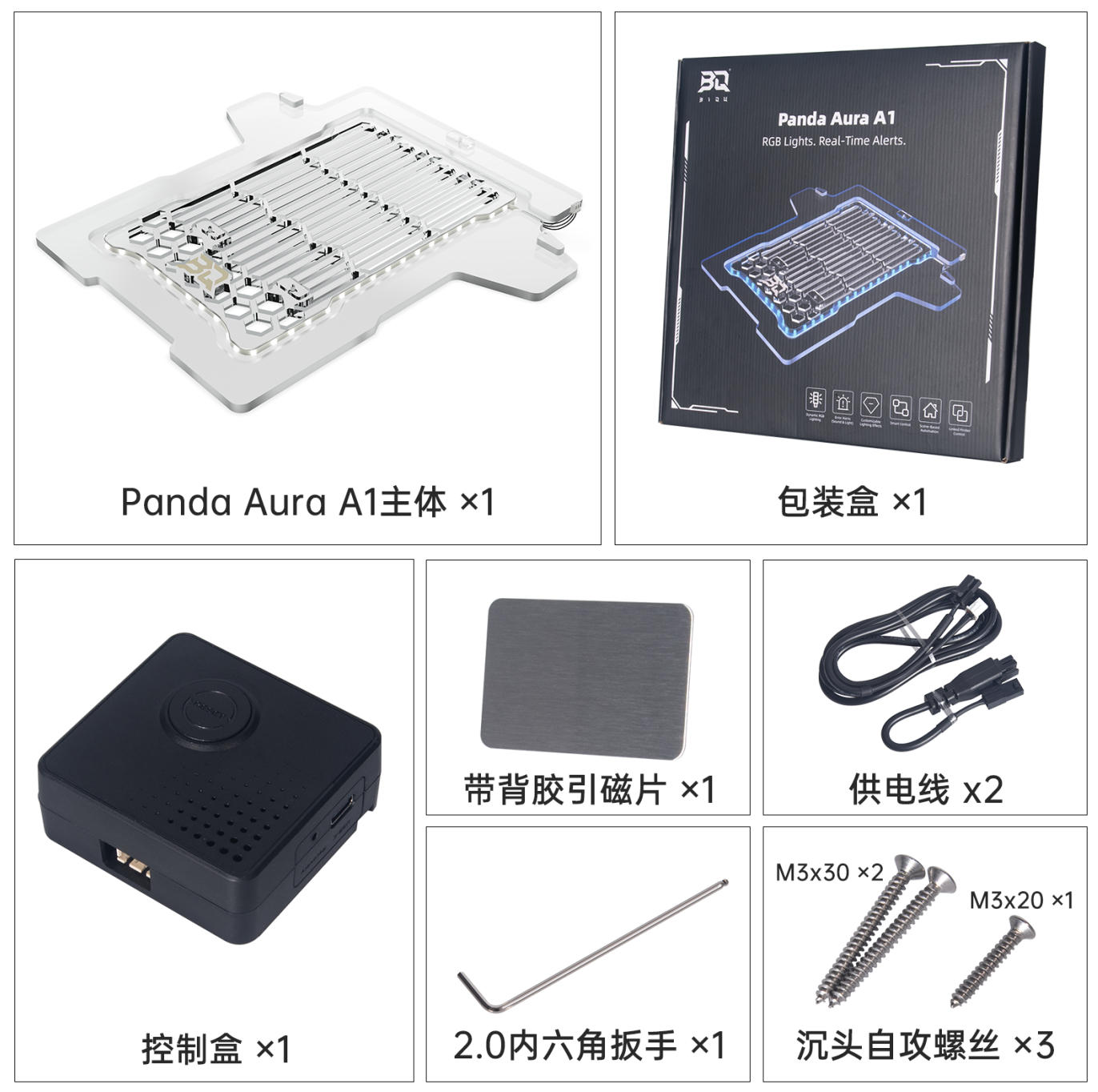

Panda Aura A1配件清单

安装步骤

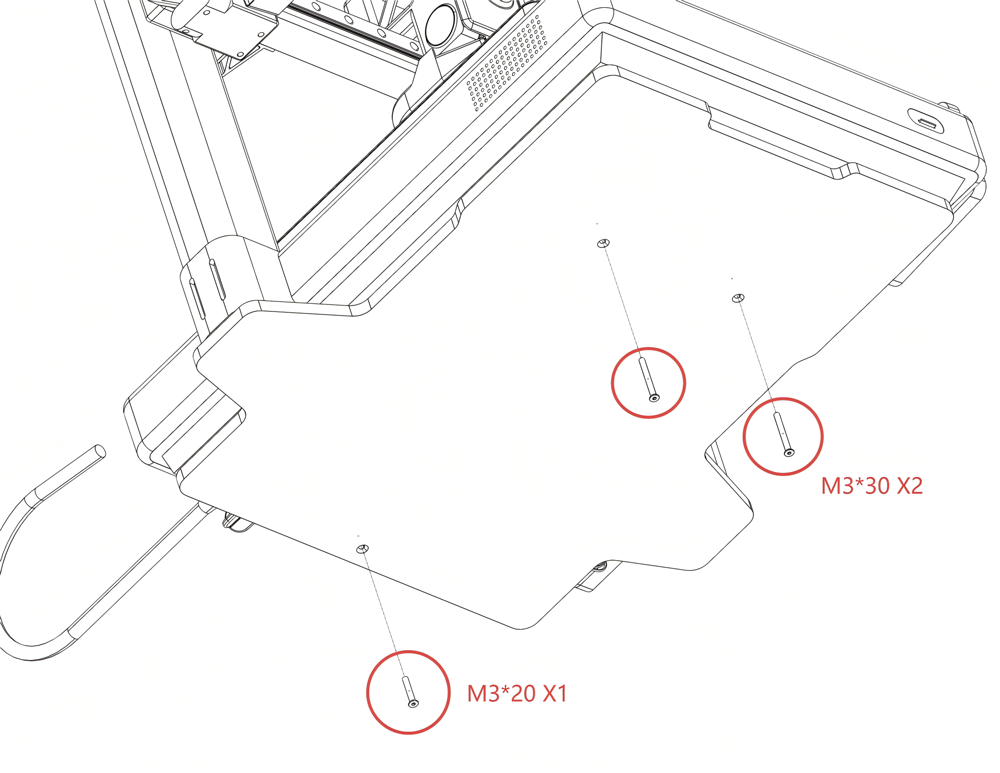

  • 将A1打印机下方三颗螺丝拆卸下来,如下图所示。

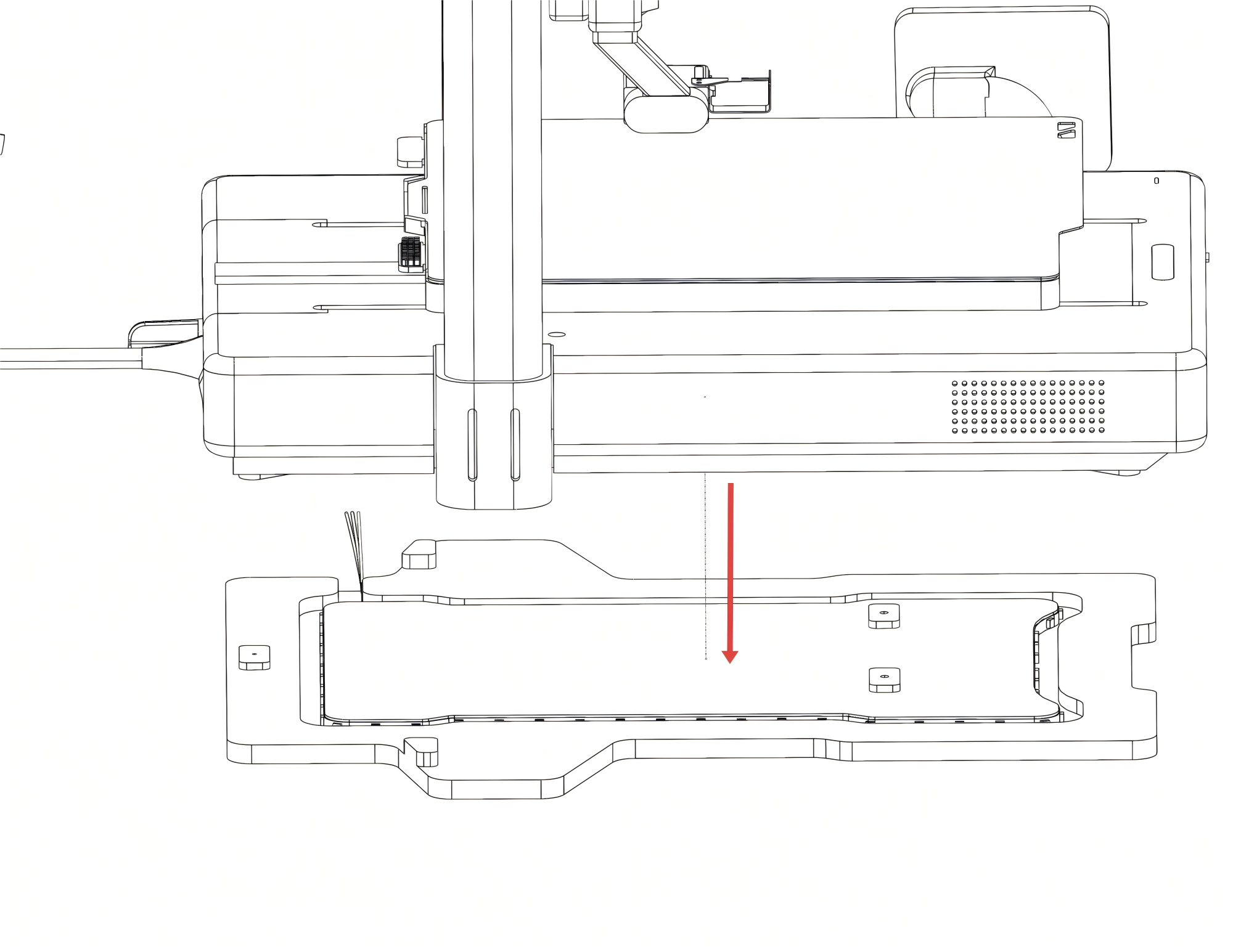

  • 将A1打印机放置在Panda Aura A1亚克力底座上。

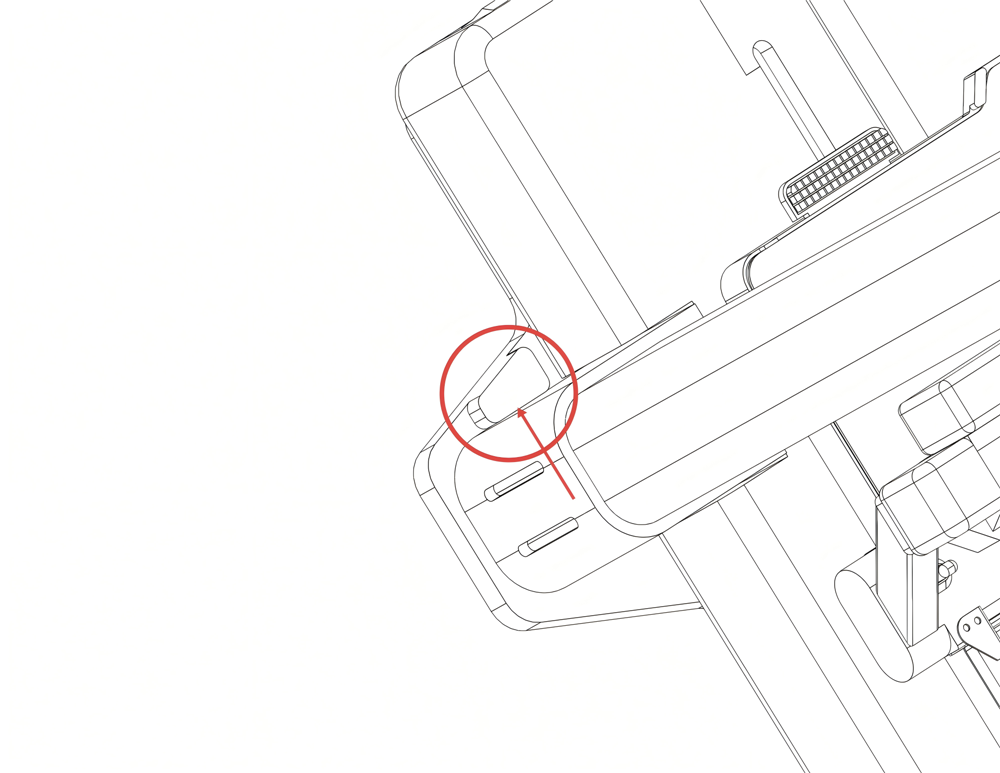

  • 调整A1打印机,使其左右居中,并且使左右两端的立柱向后顶住限位块。

  • 从底部安装附带的3颗自攻螺丝(无需翻转设备,将设备移至桌边从下向上安装更方便)

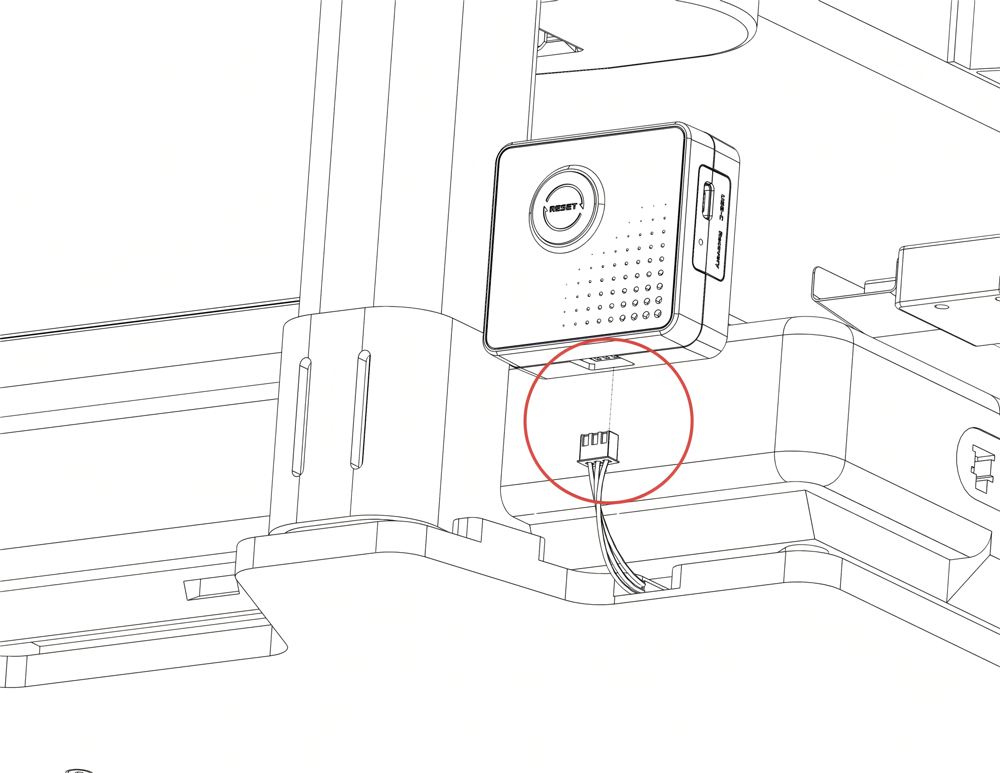

  • 将亚克力灯板的连接线插入控制盒底部的接口,如下图所示。

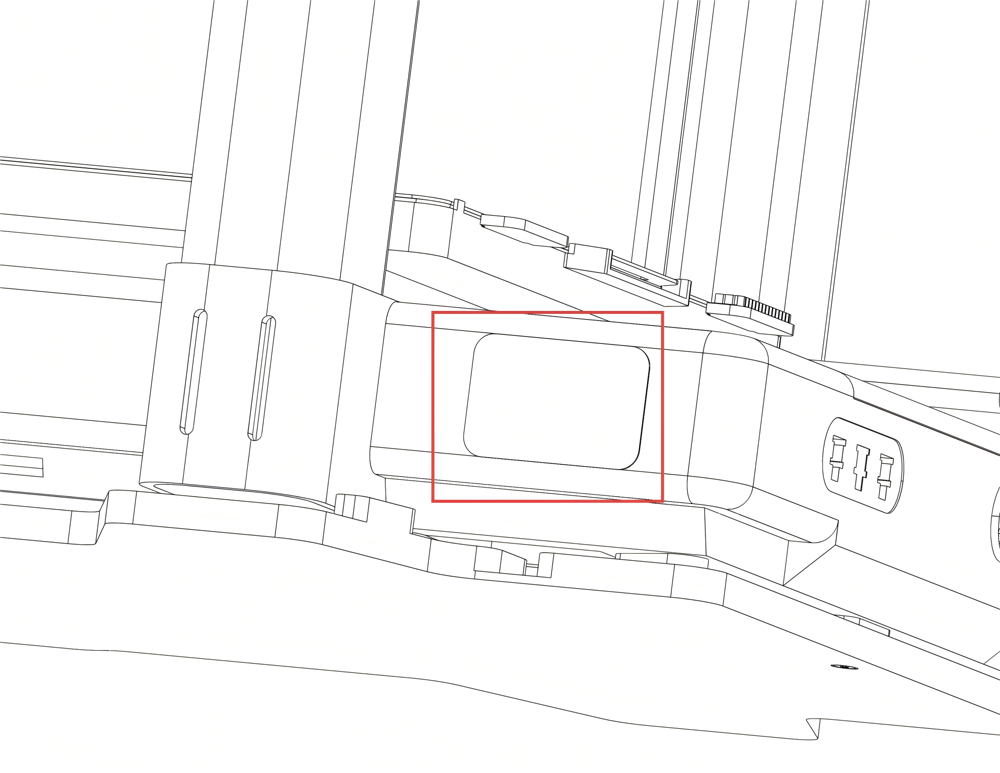

  • 将接好线的控制盒比对好合适的磁吸位置,并粘贴磁吸片,将控制盒吸附固定。

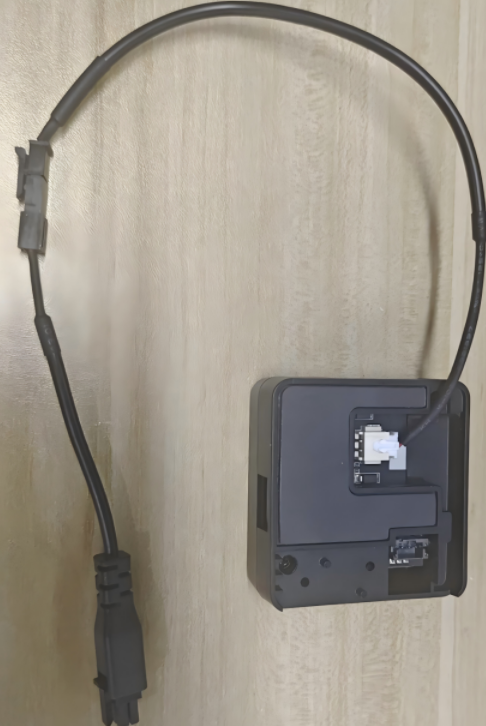

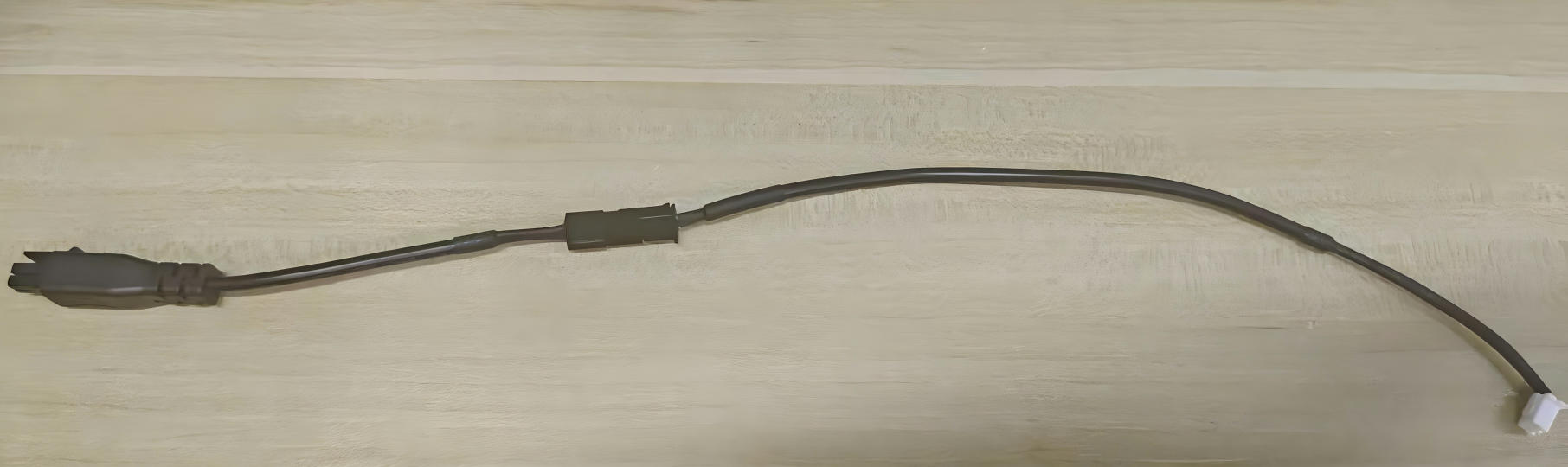

  • 将电源线和转接线连接起来,注意卡扣要对准。

  • 将2pin插头接入背面的插口中。(需要拔出时请从端子处施力,请勿直接扯线材拔出)

  • 在A1打印机后部找到一个未使用的 4pin 电源端口。再把转接线另一头的MX3.0 4pin接口插入到打印机的MX3.0 4pin接口。

通过Panda Branch Plus供电

如果不想通过打印机接电,或者打印机的MX3.0接口已被占用,则可以选择购买Panda Branch Plus(单独出售),直接把Panda Aura A1的MX3.0 2pin接口插入Panda Branch Plus的MX3.0接口,也可以实现供电。

安装到A1mini打印机

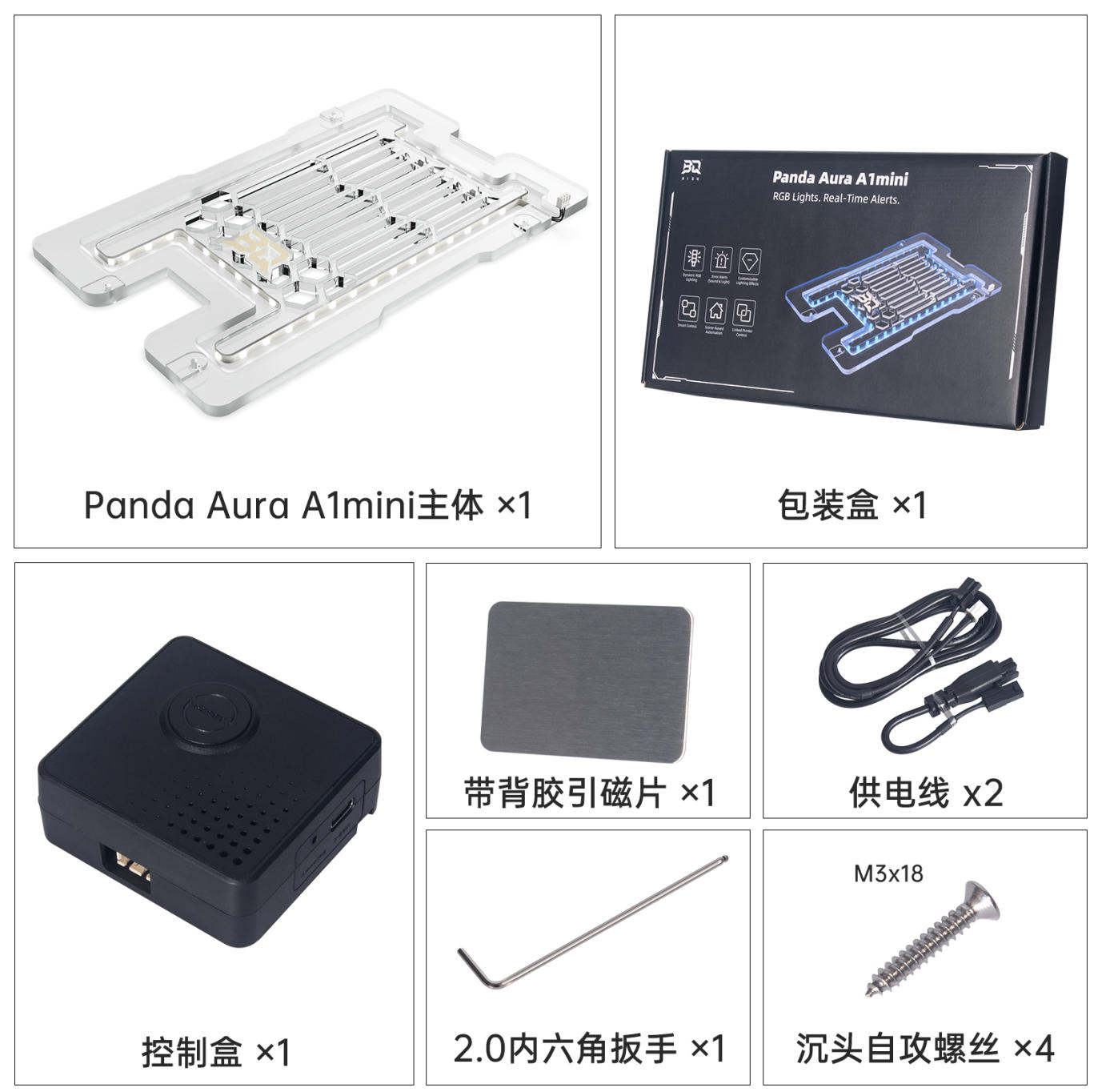

Panda Aura A1mini配件清单

安装步骤

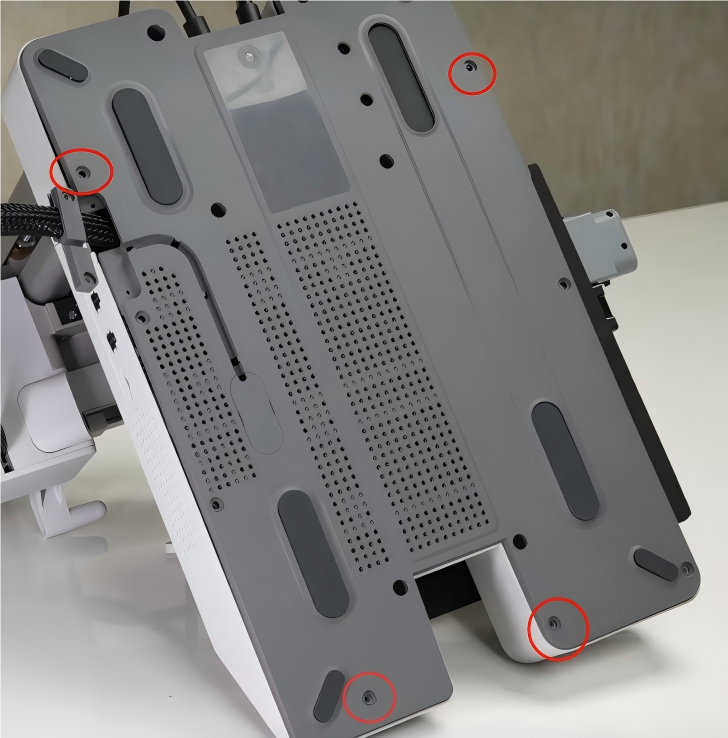

  • 将A1mini打印机下方四颗螺丝拆卸下来,如下图所示。

  • 将A1mini打印机放置在亚克力灯板上,使亚克力灯板四周边缘对齐打印机机身。

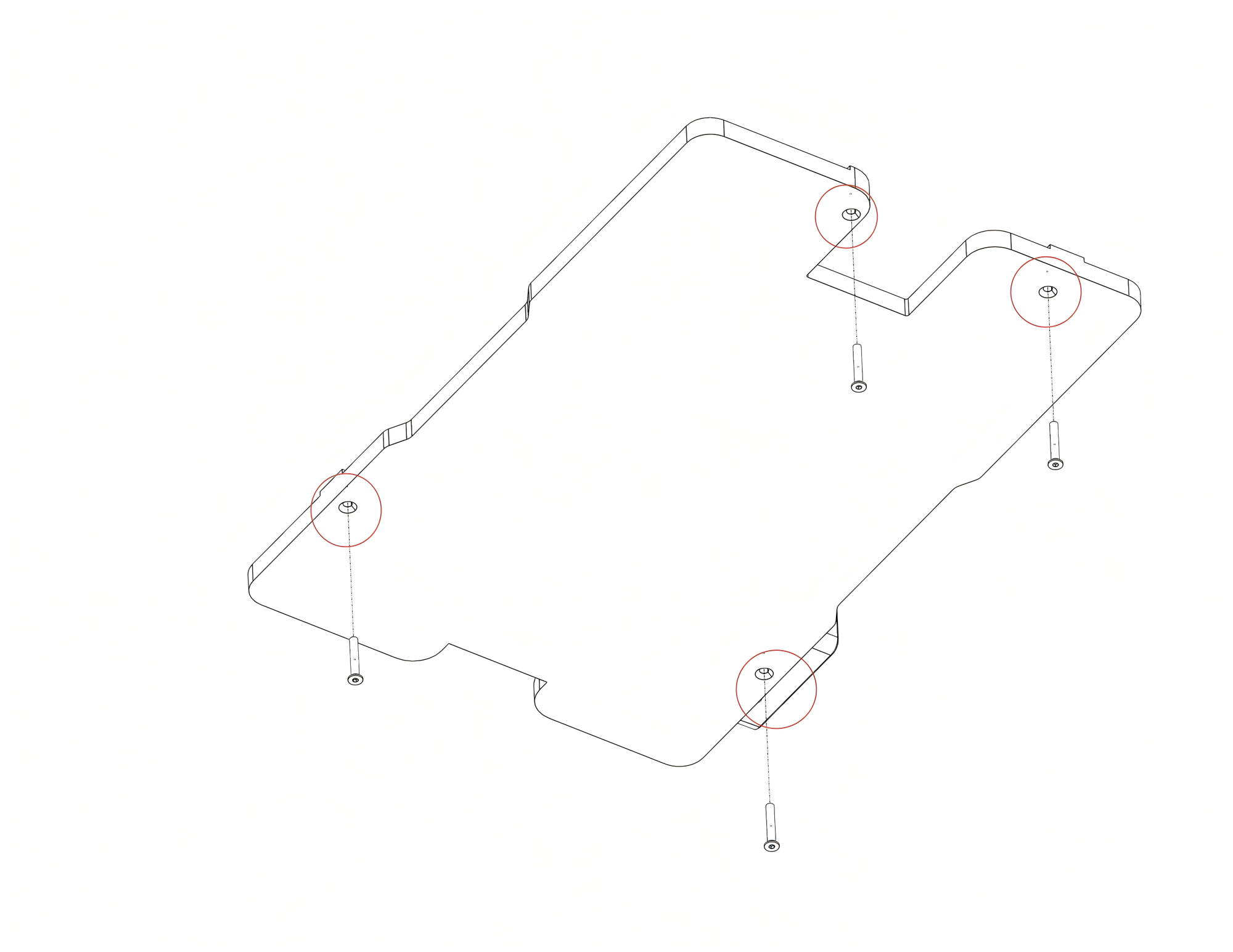

  • 从底部安装附带的4颗M3*18自攻螺丝(无需翻转设备,将打印机移至桌边从下向上安装更方便)

  • 将亚克力灯板的连接线插入控制盒底部的接口,如下图所示。

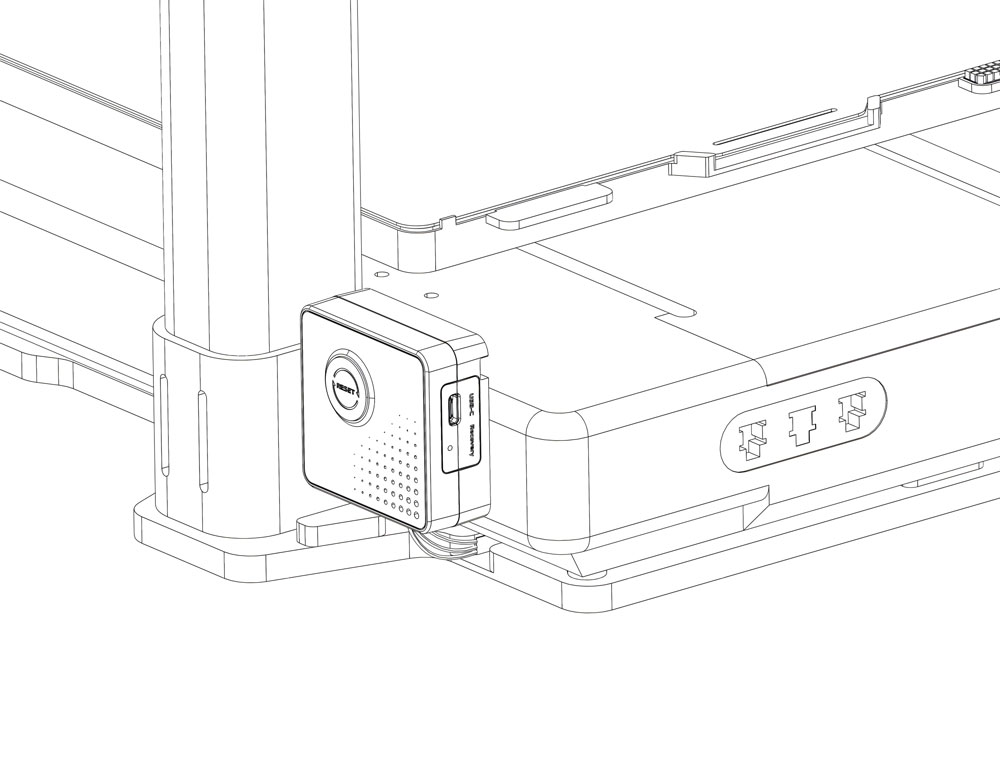

  • 将接好线的控制盒比对好合适的磁吸位置,并粘贴磁吸片,将控制盒吸附固定。

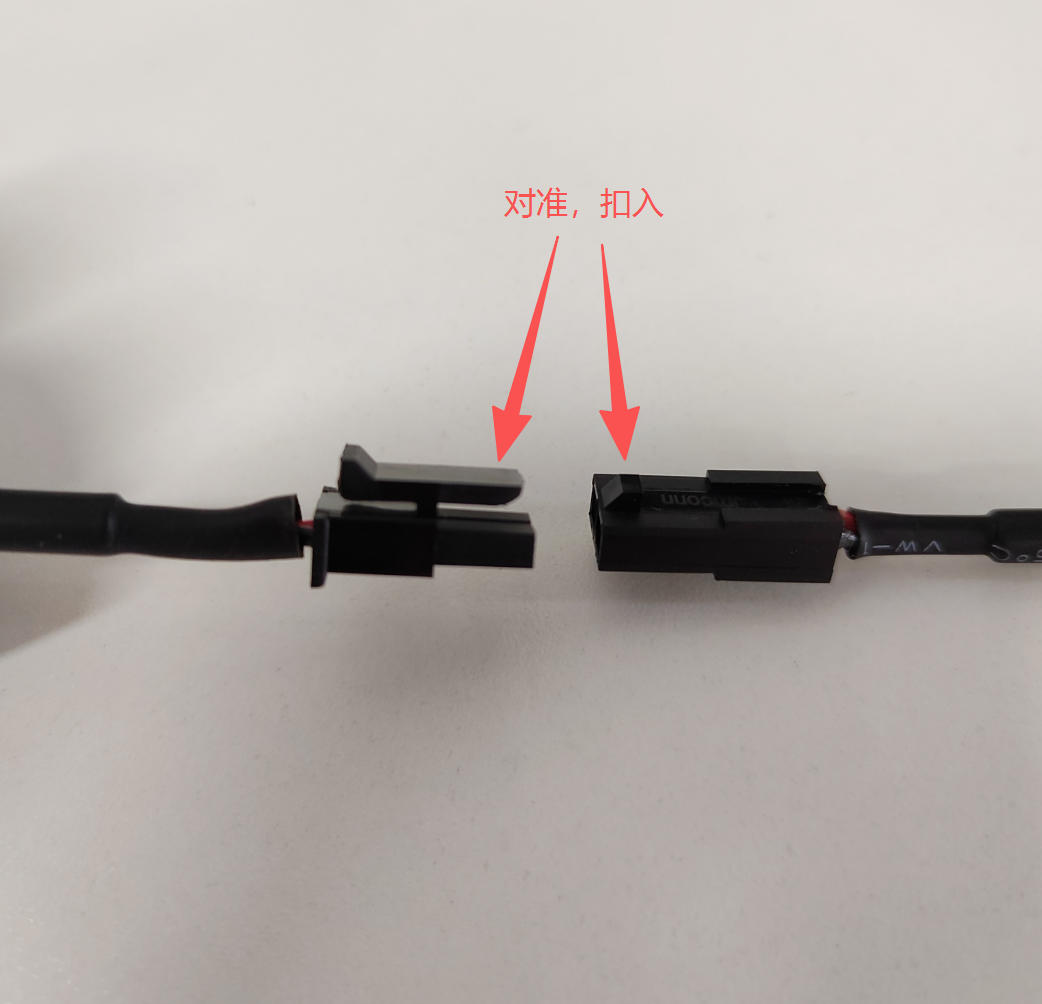

  • 将电源线和转接线连接起来,注意卡扣要对准。

  • 将2pin插头接入背面的插口中。(需要拔出时请从端子处施力,请勿直接扯线材拔出)

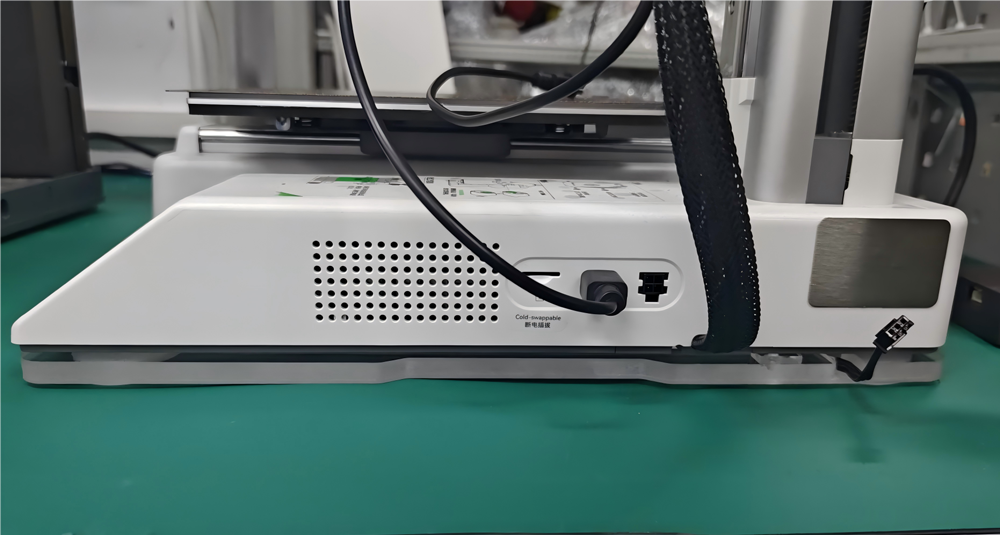

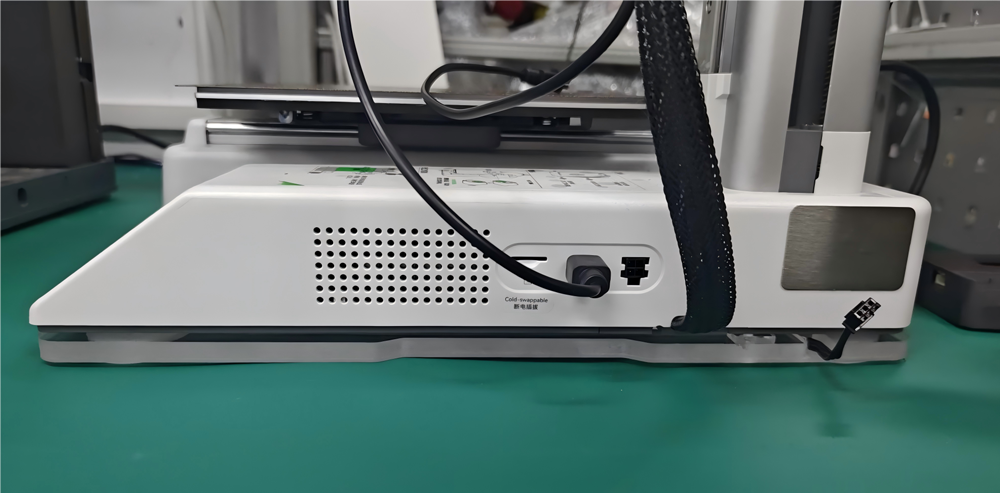

  • 在A1mini打印机侧面找到一个未使用的 4pin 电源端口。再把转接线另一头的MX3.0 4pin接口插入到打印机的MX3.0 4pin接口,如下图所示。

通过Panda Branch Plus供电

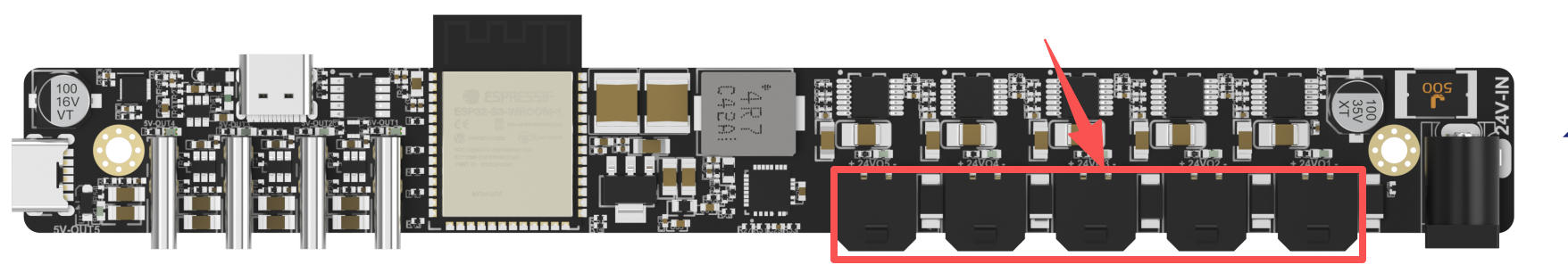

如果不想通过打印机接电,或者打印机的MX3.0接口已被占用,则可以选择购买Panda Branch Plus(单独出售),直接把Panda Aura A1mini的MX3.0 2pin接口插入Panda Branch Plus的MX3.0接口,也可以实现供电。

用户首次连接指南

注意:Panda Aura A1和Panda Aura A1mini所用控制盒软件功能操作步骤一样,以下统称为Panda_Aura,不再区分具体型号。

首次连接电源后或执行“恢复出厂设置”命令后,您将看到蓝色跑马灯,代表此时Panda_Aura没有绑定打印机。

WiFi连接指南

  • 连接设备WiFi_AP热点

  • 连接上Panda_Aura发出来的AP热点: Panda_Aura_XXXXXXXXXX. 默认密码是 987654321.

    <img src=img/PandaAura/ap.png width="300"/>

  • 访问AP网页

    • 连接上AP后,电脑端可以在浏览器输入默认的ip:192.168.254.1;手机端会自动弹出Panda_Aura的Web Ui,也可以在浏览器输入ip:192.168.254.1来访问网页。(注:此ip为出厂默认ip)

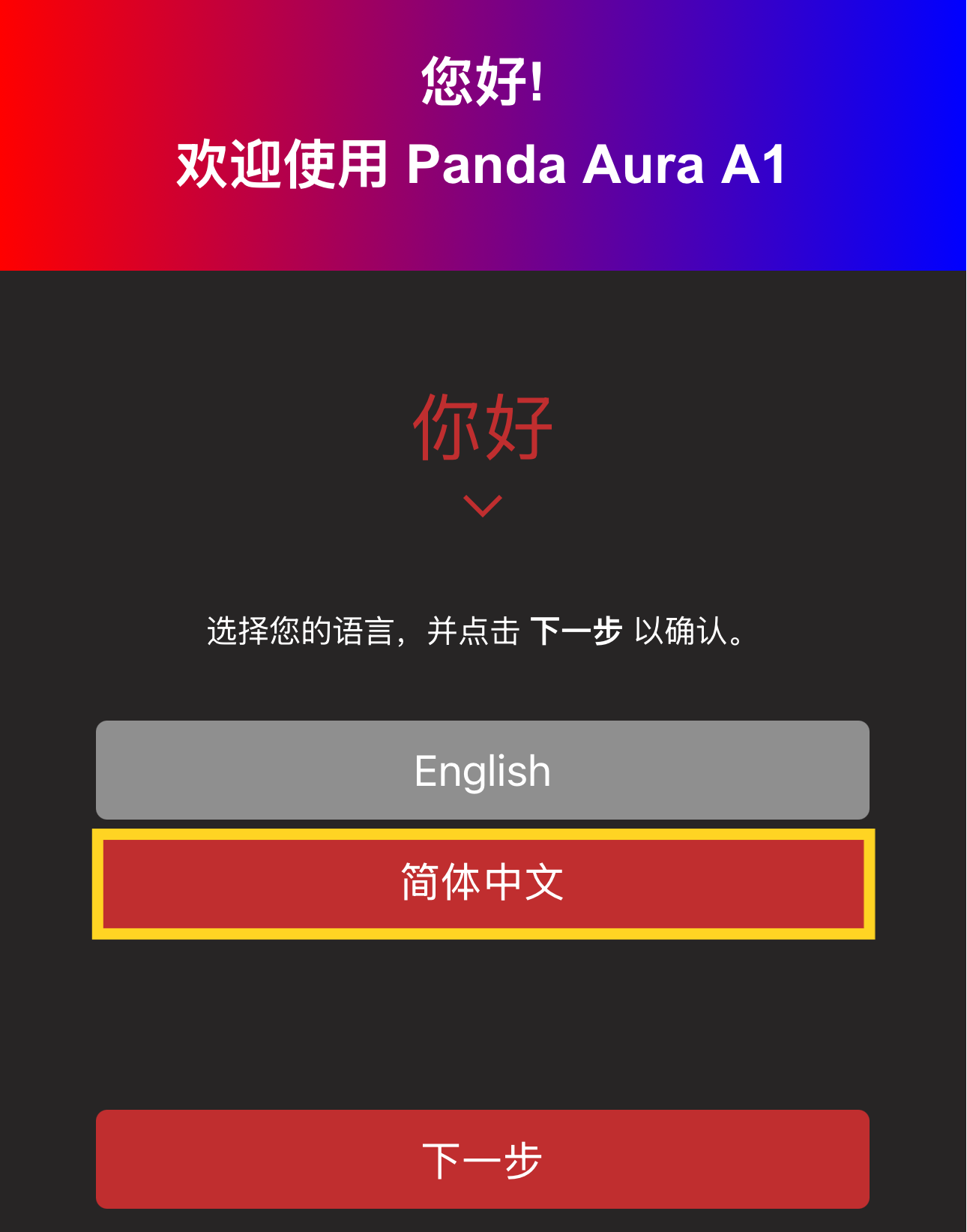

  • 选择语言(默认英文)

    • 选择语言后可点击下一步

  • WiFi连接界面

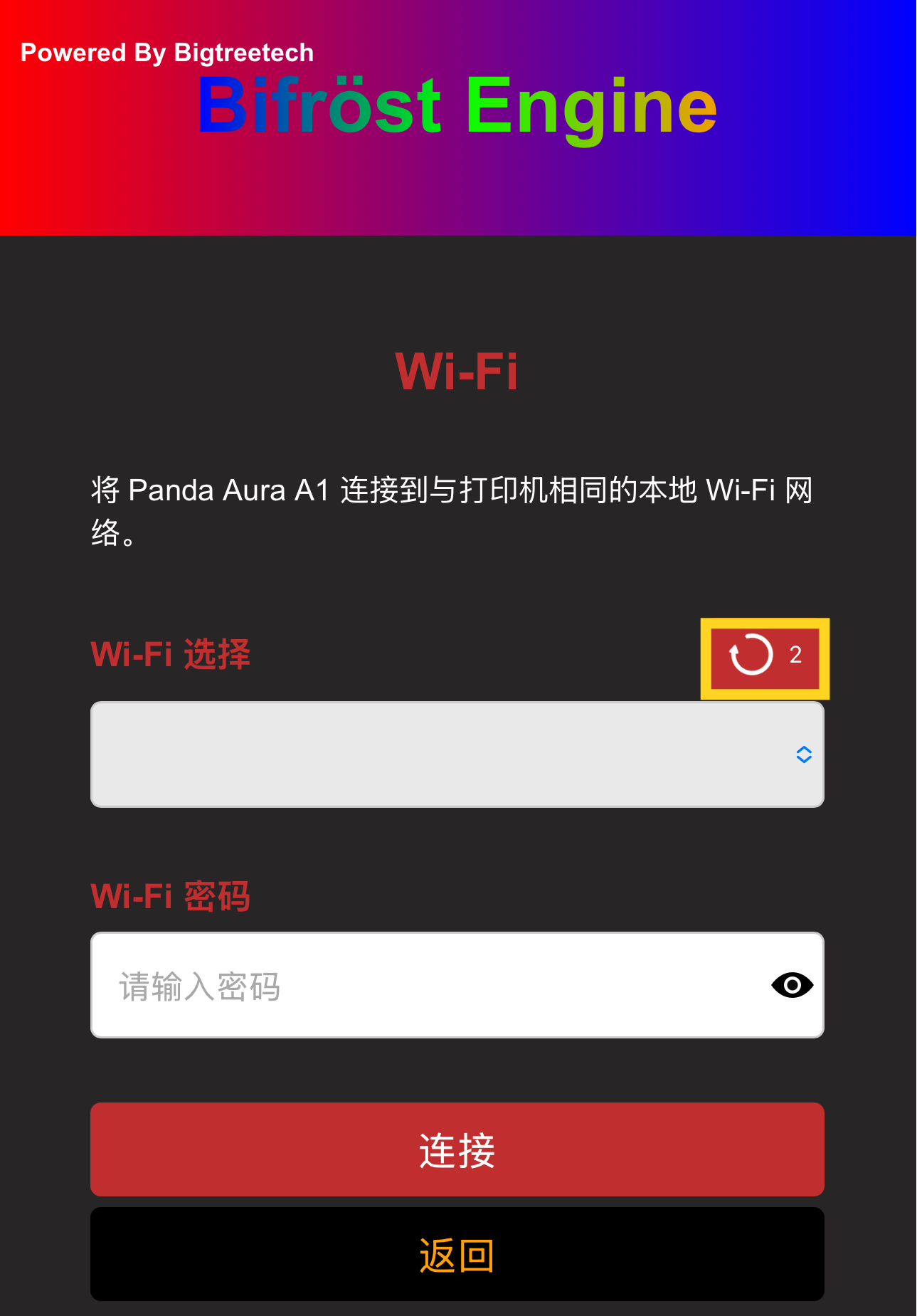

    • 首次出厂或恢复出厂设置后,进入此页面会自动扫描周围WiFi,或者手动点击扫描。

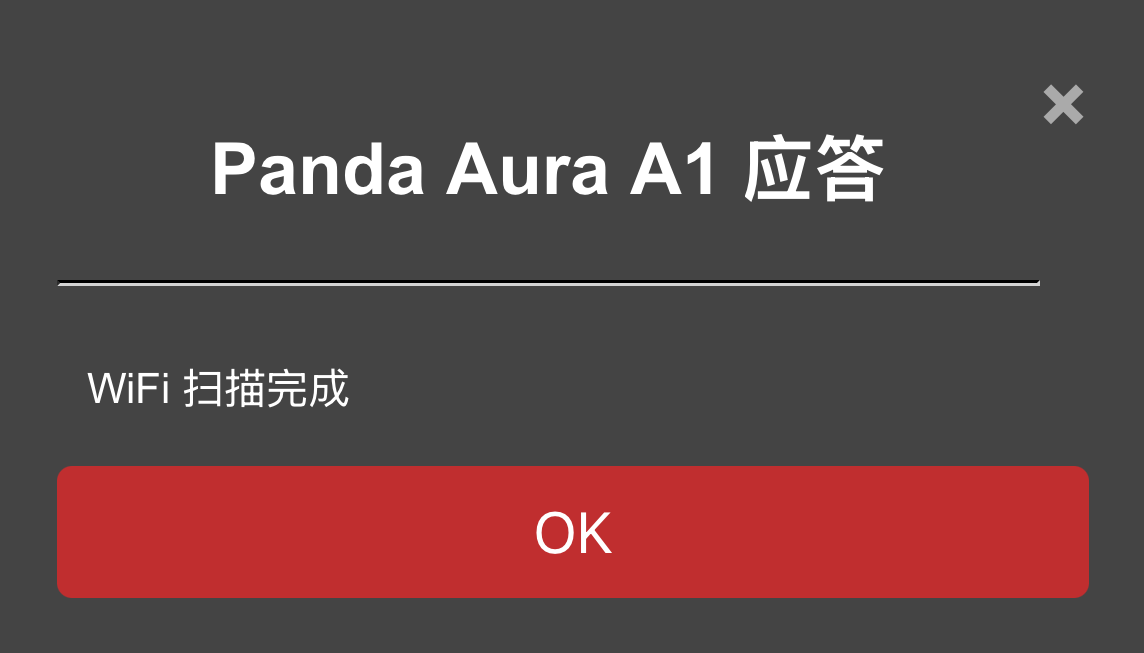

    • 扫描完成后会弹出扫描完成弹窗提示,点击OK关闭提示。

    • 点击Wi-Fi下方的选项,选择想要连接的WiFi

    • 输入密码,可点击密码框内右侧的眼睛图标来显示输入的密码

    • 点击连接,界面会自动跳转到操作界面中的WiFi界面,并显示WiFi连接中

    • 等待连接一段时间后,会弹出WiFi连接的状态弹窗

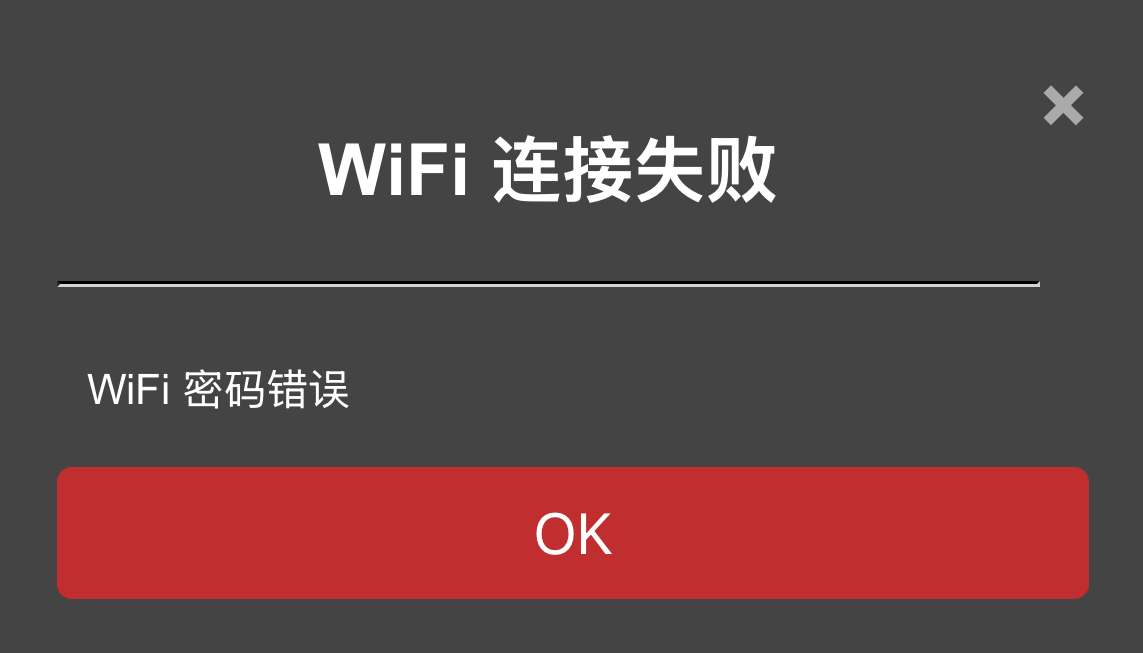

      • 连接失败:

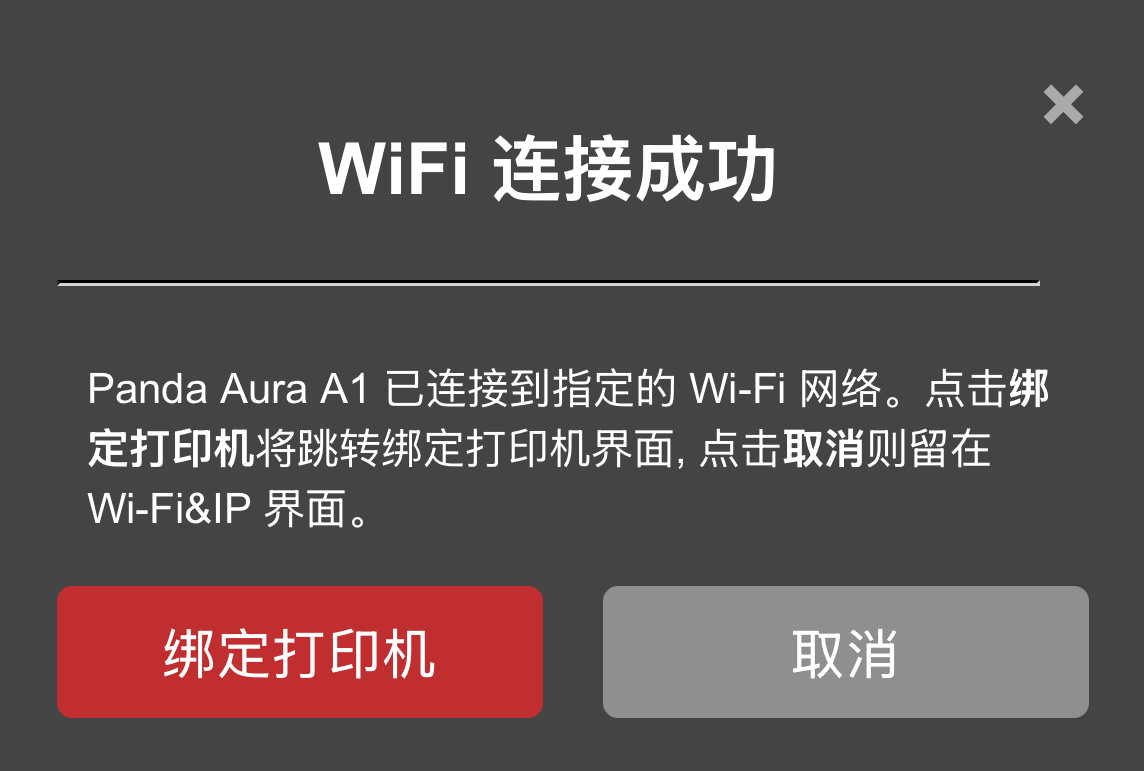

      • 连接成功,可选择点击绑定打印机跳转到打印机界面,也可点击取消,继续待在WiFi界面

绑定打印机

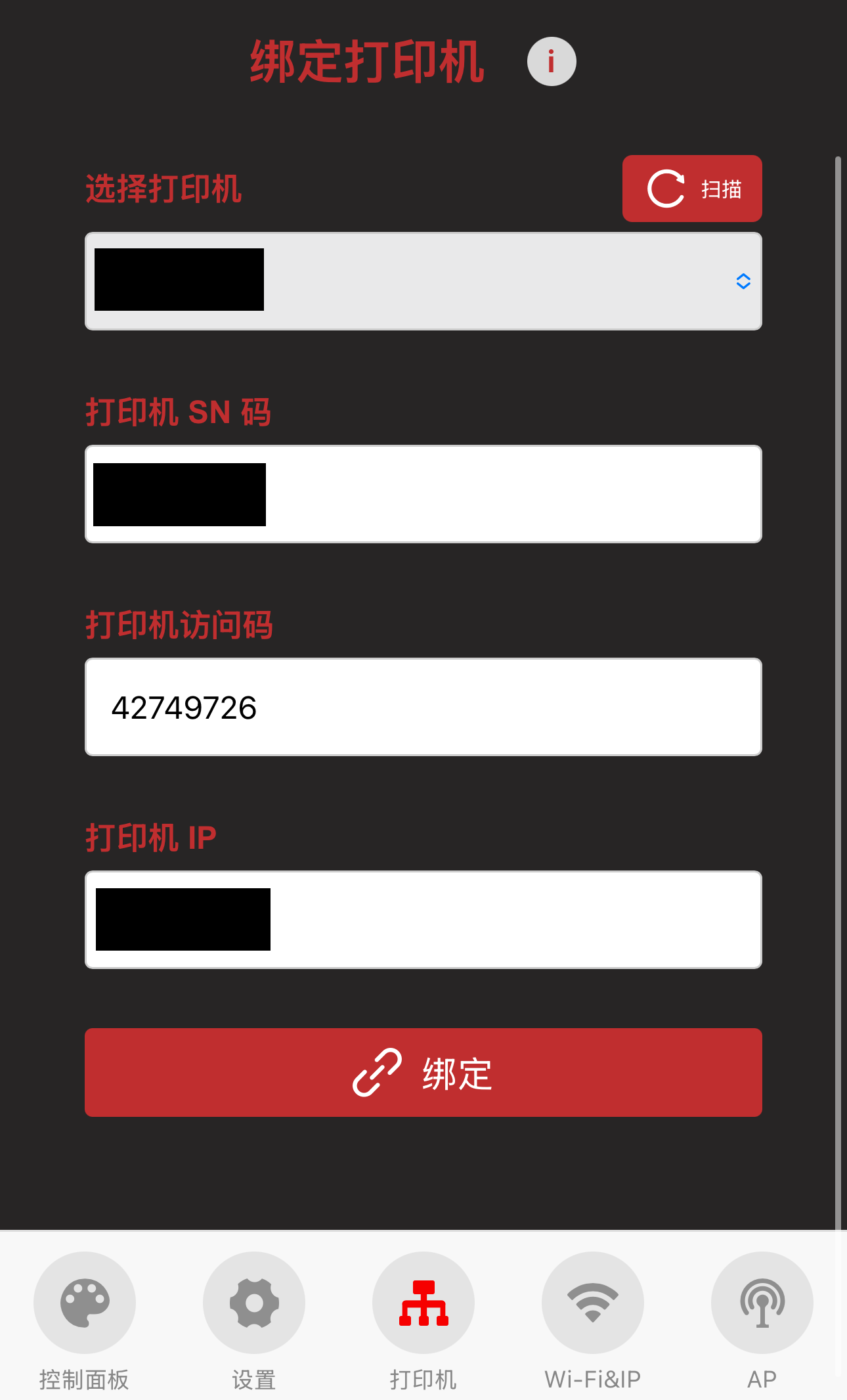

  • 功能介绍

    • ① 选择打印机界面,点击后聚焦为红色图标,跳转至打印机界面

    • ② 扫描周围同一局域网下的打印机

    • ③ 选择扫描到的打印机

    • ④ 输入打印机的SN码

    • ⑤ 输入打印机的访问码

    • ⑥ 输入打印机的IP

    • ⑦ 确定绑定此打印机

  • 如何绑定打印机

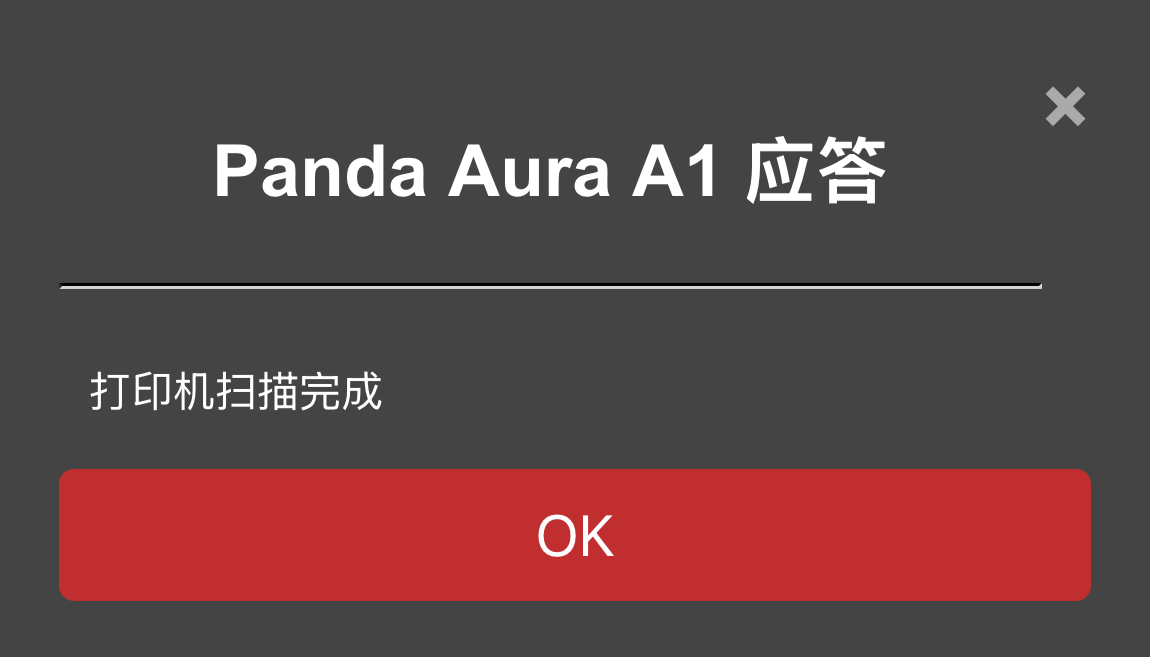

  • 点击扫描一段时间后,会出现扫描成功的弹窗

    • 点击扫描一段时间后,会出现扫描成功的弹窗

    • 选择扫描出的打印机,可以看到选择打印机后,会自动输入打印机的SN码和IP

    • 输入打印机的访问码

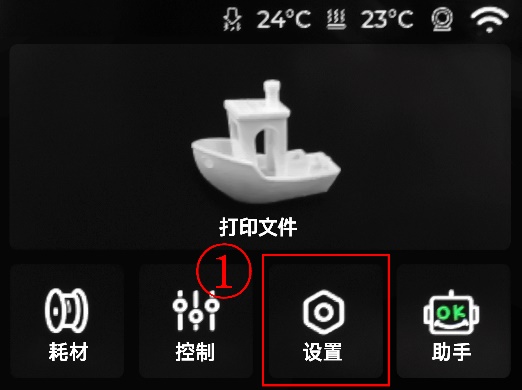

      • 在打印机上找到访问码 (这里以 A1 系列打印机为例)

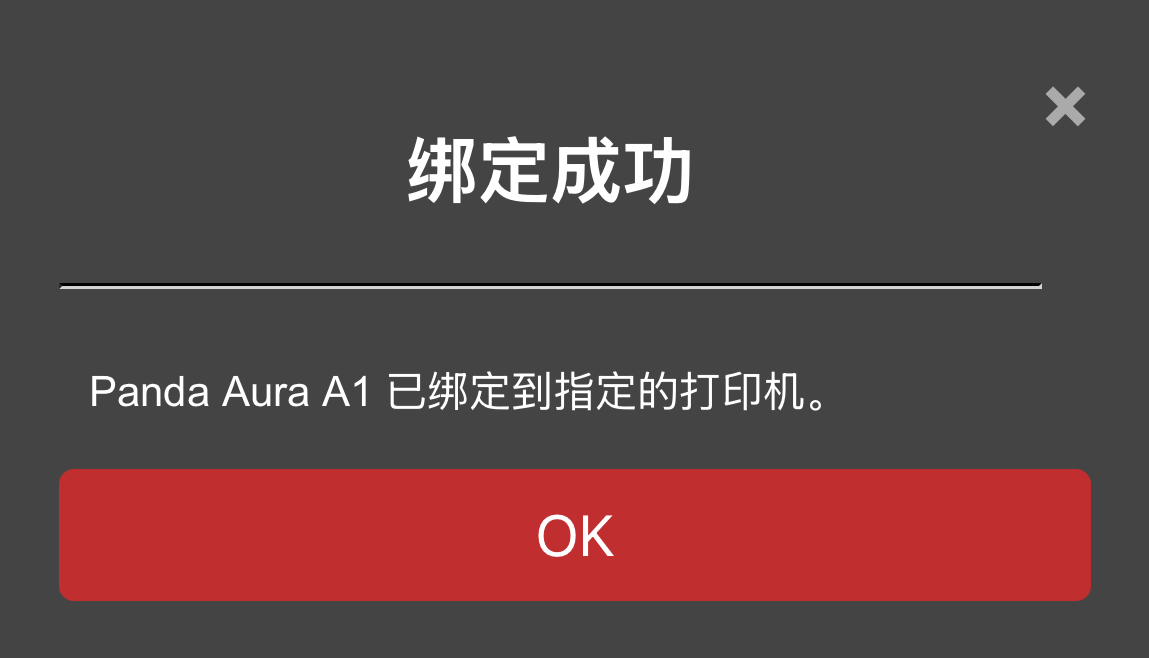

      • 访问码 输入到 访问码 框内,点击绑定即可开始绑定打印机。

用户界面说明

WiFi界面

  • ① WiFi界面选择,点击后聚焦为红色图标,跳转至WiFi界面。

  • ② 当前WiFi的连接状态。

  • ③ IP地址的相关问题弹窗提示,如果 IP 地址 文本框未显示 IP, 请确保 Panda Aura网络状态显示为 连接成功。如果显示为 未连接, 请配置网络设置。

  • ④ IP地址显示(在同一局域网下,浏览器输入此IP也可访问Web网页)。

  • ⑤ WiFi网络配置按钮,点击可跳转到 WiFi连接界面

  • ⑥ 主机名显示,您可以使用主机名访问 Web UI。默认主机名为: PandaAura。如果您不记得 IP 地址,可以在浏览器地址栏中输入主机名加上 .local 访问 Web UI (例如: http://PandaAura.local)。点击文本框可以编辑主机名, 点击 设置主机名 按钮确认修改

  • ⑦ 确认修改主机名

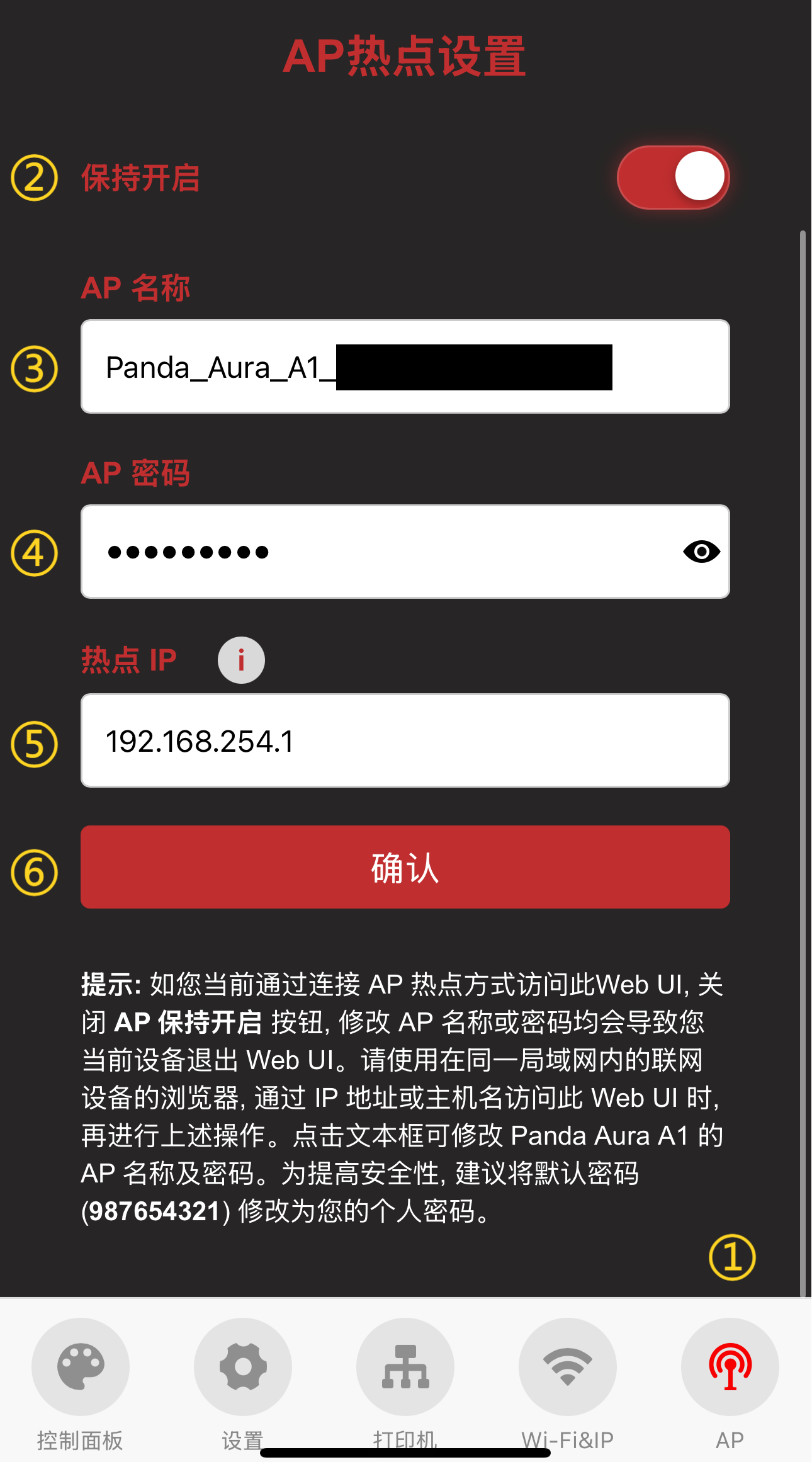

AP界面

  • ① AP界面选择,点击后聚焦为红色图标,跳转至WiFi界面

  • ② AP热点的开关

  • ③ AP热点名称,默认为 Panda_Aura_XXXXXXXXXX

  • ④ AP热点密码,默认为 987654321

  • ⑤ 热点IP(默认的热点 IP 为: 192.168.254.1, 如果您自己路由器的 IP 号段也为 192.168.254.xxx, Panda Aura 与路由器的 IP 号段相同就会产生冲突, 并且导致 Panda Aura 无法正常绑定到打印机, 请手动修改 Panda Aura 的热点 IP 使其与路由器使用不同的 IP 号段)

  • ⑥ 点击确认会重启设备,重启完成后可连接ap热点。(如何连接ap热点)

设置界面

  • ① 设置界面选择,点击后聚焦为红色图标,跳转至设置界面。

  • ② 选择网页中英文(默认英文)。

  • ③ 显示当前的音效固件版本。

  • ④ 固件OTA更新选择.img文件。

  • ⑤ 显示当前的固件版本。

  • ⑥ 固件OTA更新选择.bin文件。

  • ⑦ 恢复出厂设置。

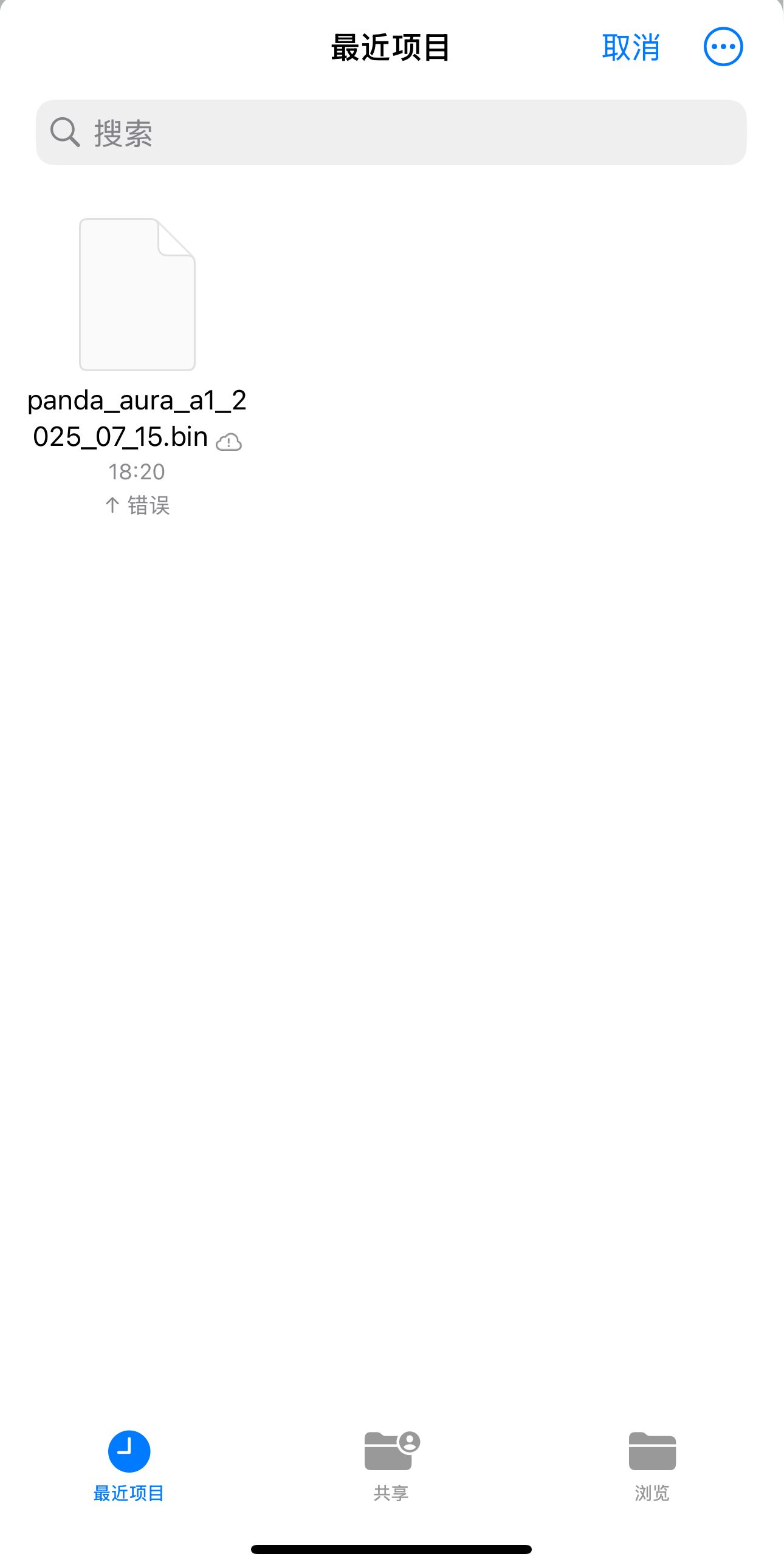

    • 点击选择.bin文件按钮,选择需要ota的bin文件。

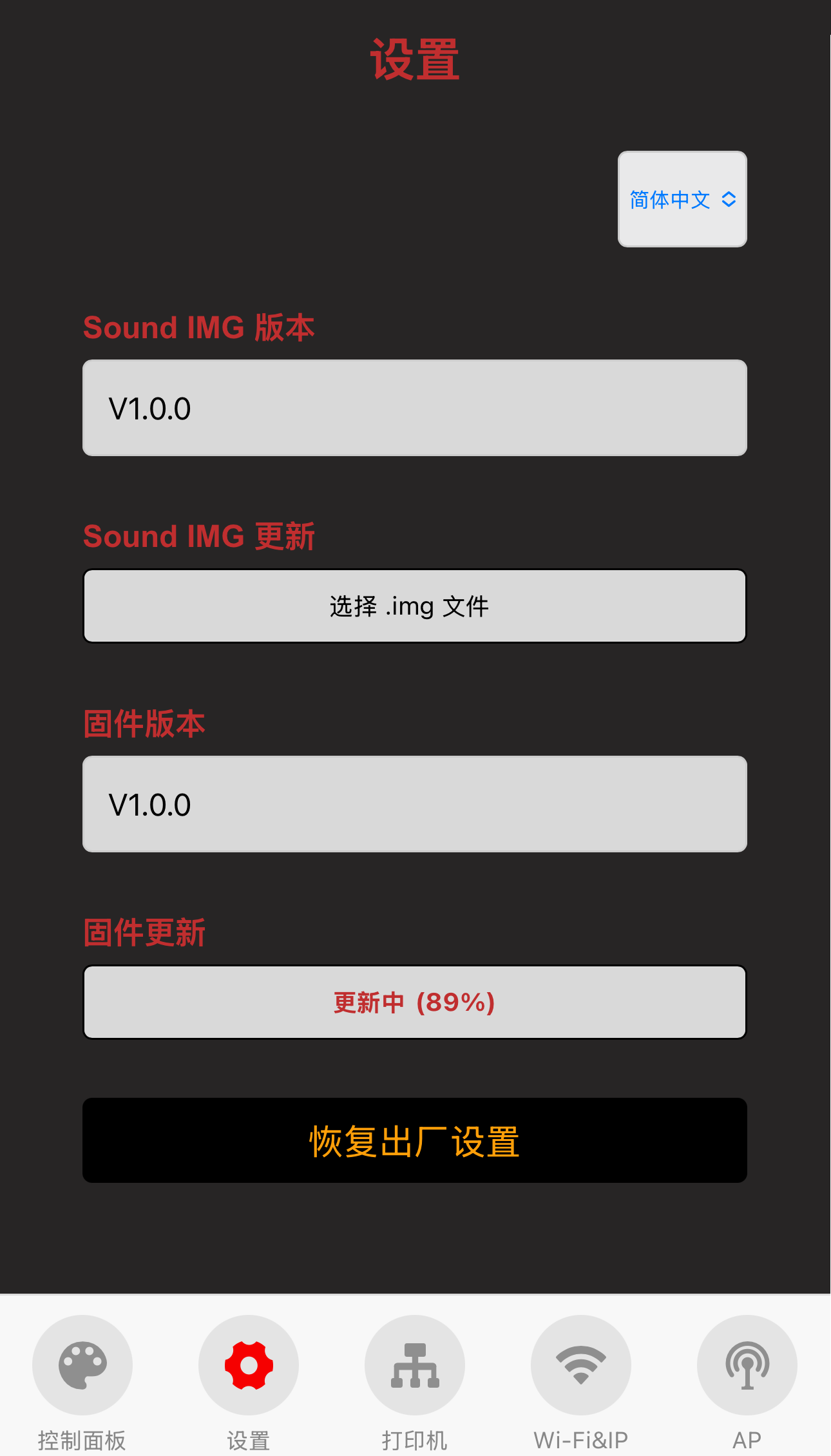

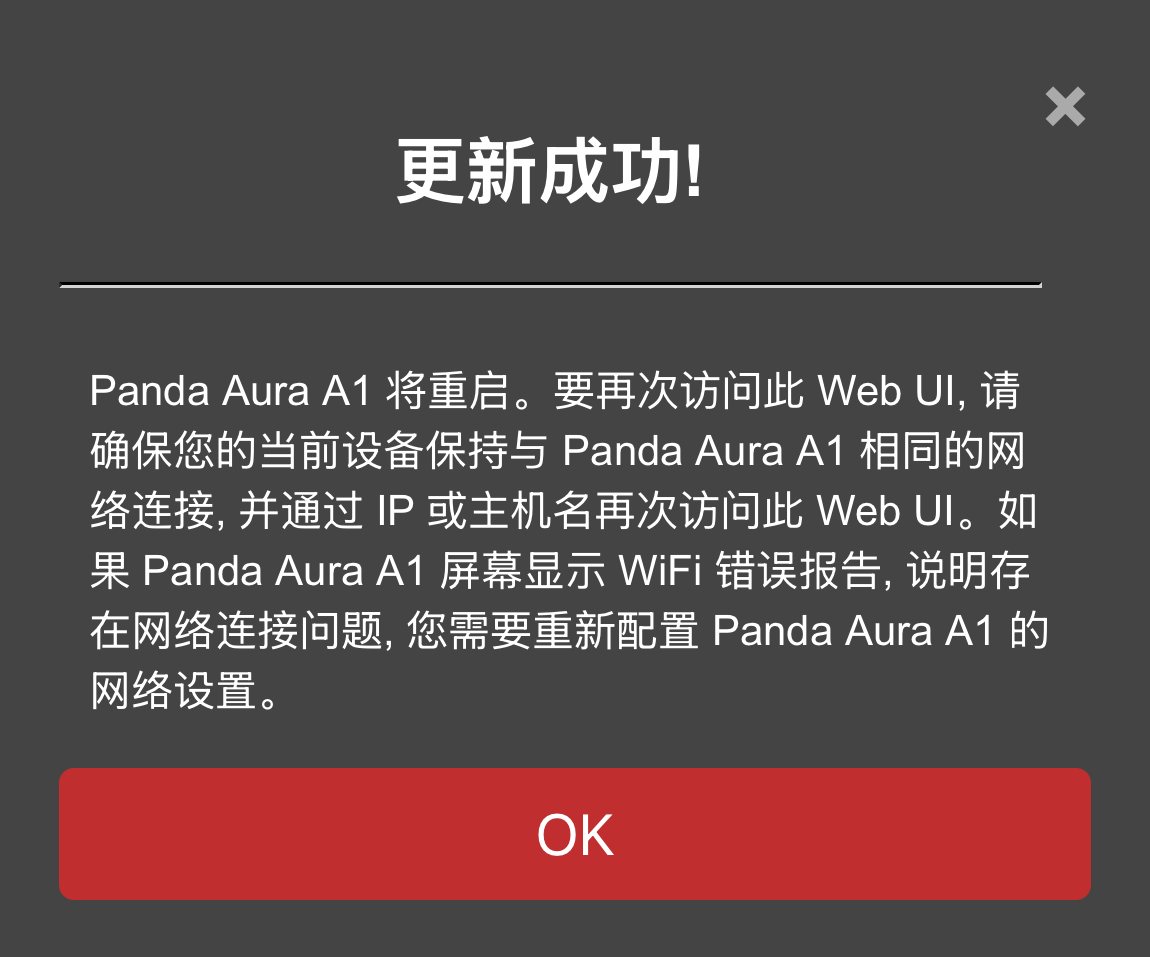

    • 等待ota进度,完成后弹窗自动重启。

  • ⑤ 点击后,按下确定 恢复出厂设置

控制面板界面

  • 功能介绍

    • ① 控制面板界面选择,点击后聚焦为红色图标,跳转至控制面板界面

    • ② 当前设备名称

    • ③ 单击“切换”以打开和关闭RGB灯光效果

    • ④ 打印机库存灯亮起后,自动打开和关闭RGB效果

    • ⑤ 当打印机处于错误状态时,单击开关以覆盖红色闪烁警告灯

    • ⑥ 选择照明效果和当前效果

    • ⑦ 灯光颜色设置

    • ⑧ 亮度

    • ⑨ 速度

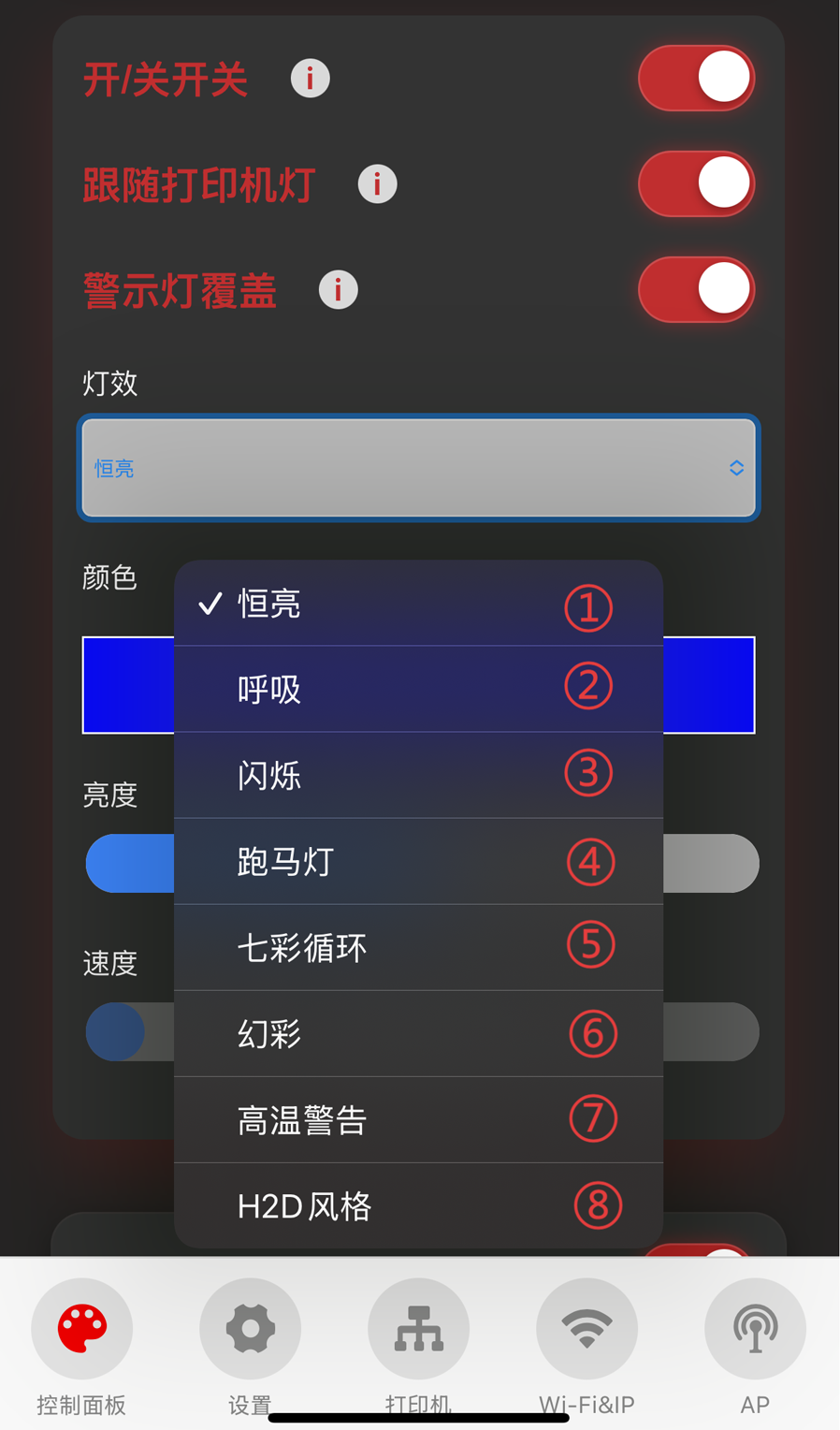

  • 设备灯效模式

    • ①-⑥ 选择后,相应的灯光效果将直接显示。

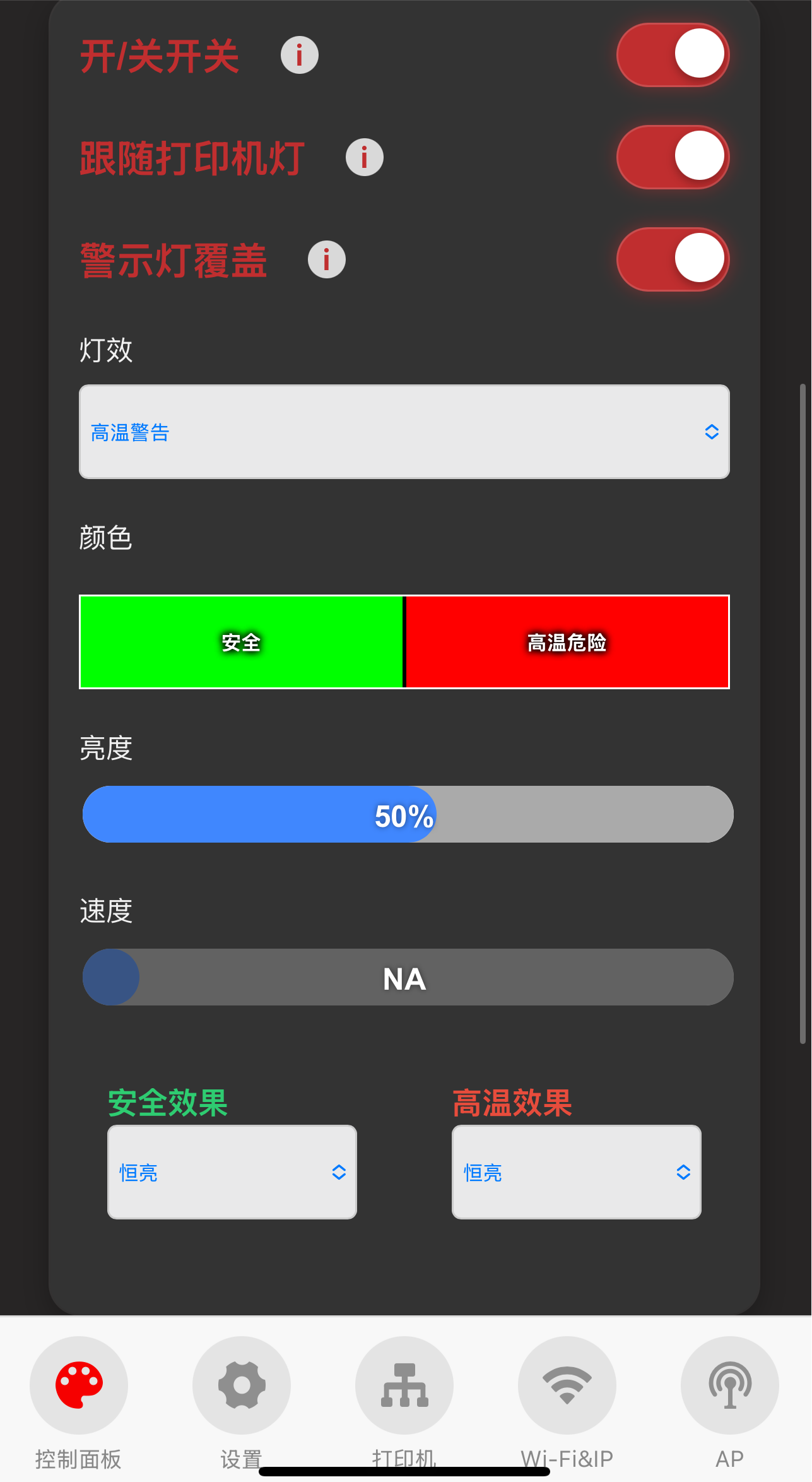

    • ⑦ 光线的颜色可以根据打印机的温度进行调整。您可以在“安全效果”和“危险效果”下选择两种照明效果,静态或闪光。

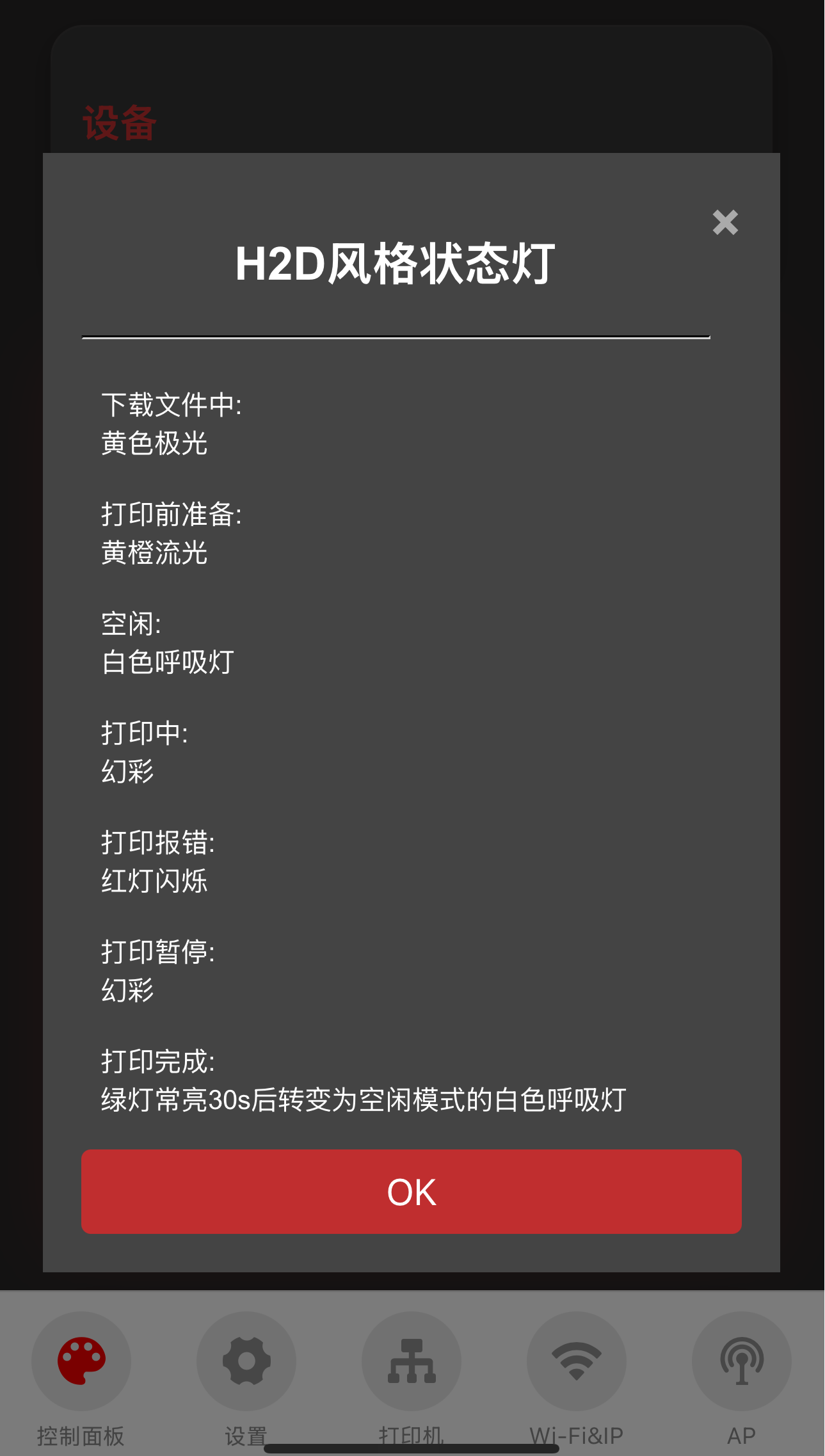

    • ⑧ 选择后,可以根据打印机调整灯光的颜色。

  • 自定义灯光颜色(以静态模式为例)

    • 点击颜色设置选项,您将被引导到颜色选择页面。

    • 选择想要的颜色。

      • ① 出厂默认预设颜色。

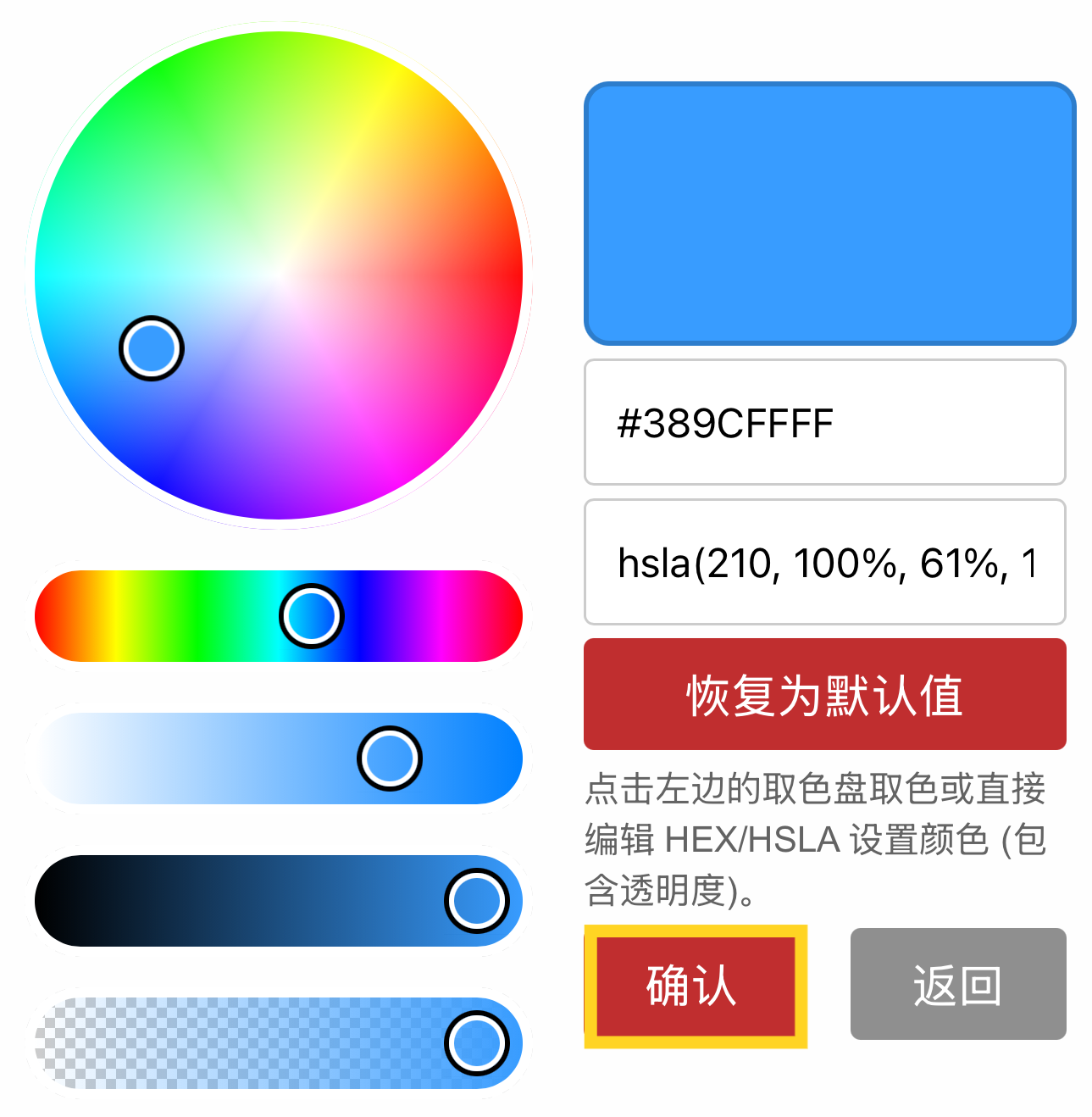

      • ② 自定义颜色。点击后会出现一个取色盘,可以设置此自定义颜色的颜色值

    • 选择一个预置颜色定义(自定义)色块后。单击确认,则可以将RGB灯设置为您的所选颜色。

  • 设备音效

    • ① 单击“切换”以打开和关闭设备音效。

    • ② “预览模式”:用于预览设备的“音效”。当此模式打开并选择“模拟状态”时,设备将根据所选结果显示相应的“音效”。

    • ③ 选择不同的音效。

    • ④ 音量大小。

固件历史记录

V1.0.0

  • 首次发布的出厂固件。

功能请求

如果您希望在即将发布的固件中看到一些内容,请在官方 github repo上记录功能请求,让我们知道。请求功能
