Panda Alarm

重要提示

  • Panda Alarm 只监听打印机的状态,不控制打印机,所以 Panda Alarm 的功能不会受拓竹固件更新的影响。有关受影响和不受影响的更多信息,请参阅Bambu Lab 官方公告

  • 确保您的设备运行了最新版本的固件

  • Panda Alarm 仅支持连接到2.4G Wi-Fi。

  • 在设置界面连接 Panda Alarm 的AP热点后,直接跳转到的Web UI界面,部分手机由于权限的问题可能无法在此界面上传更新MP3音频和固件,请到浏览器中访问Web UI再进行此类上传文件的操作。

  • 如果您在使用过程中遇到任何问题,或者对未来的硬件或固件版本有建议,欢迎前往Github提交issues与我们保持联系。

  • 如果您有任何此wiki无法解决的问题,请通过以下方式联系客户支持:support01@bigtree-tech.com.

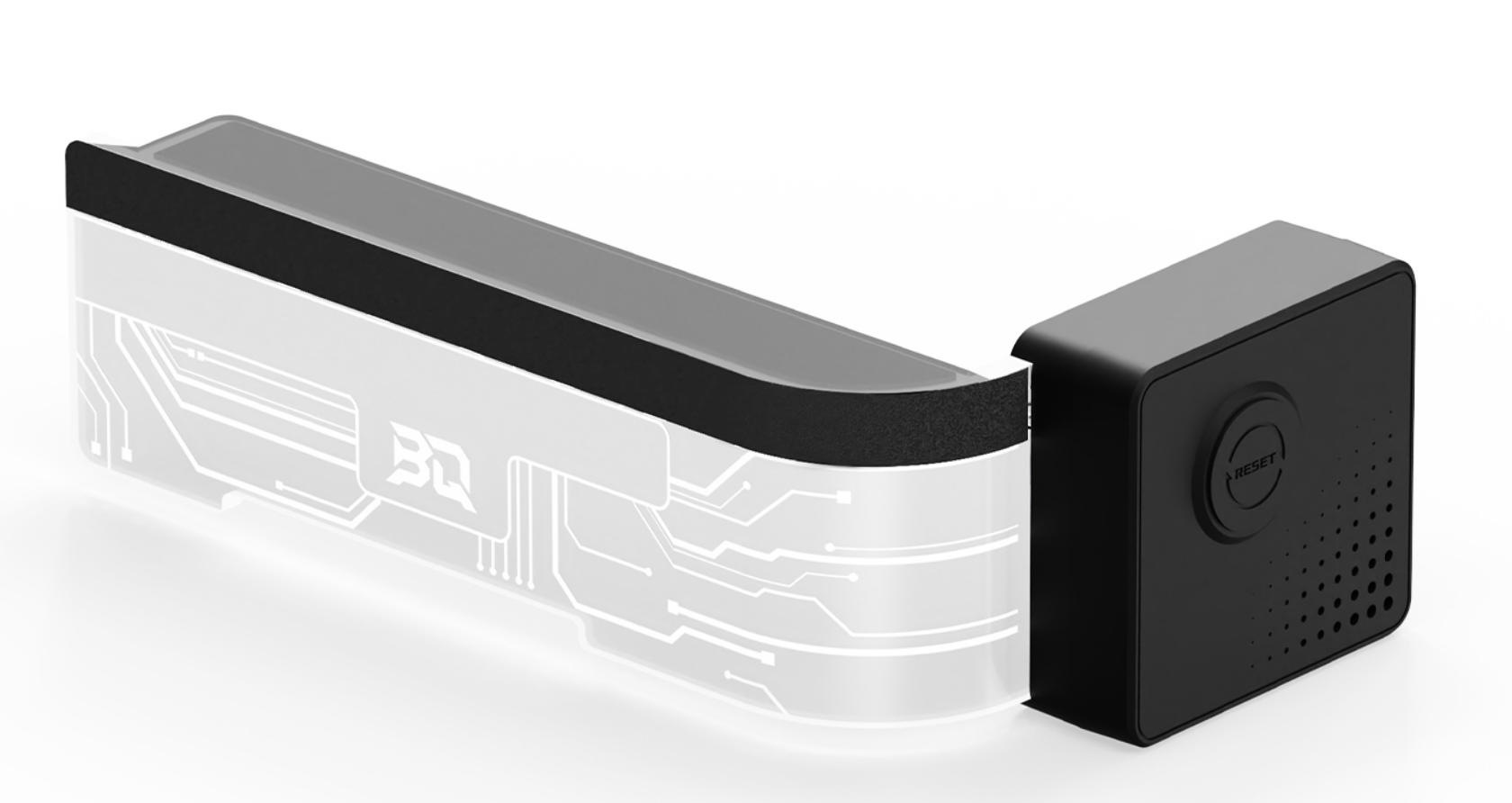

产品简介

Panda Alarm 让您的 3D 打印农场保持完美同步——这款智能无线系统可让您即时查看和听见打印机状态。它专为 P 系列打印机设计,结合了 H2D 同步 RGB 灯光和可自定义的声音警报,可实时通知您打印完成、打印失败或耗材耗尽。只需简单的即插即用设置,即可通过网页或移动应用程序远程管理所有警报,确保您的整个农场保持高效有序。Panda Alarm 将监控变成一种轻松便捷、一目了然的体验——让您始终了解打印机状态

产品特点

  • 产品定位:为3D打印农场设计的无线声光报警器;

  • 打印完成和打印异常(打印失败、插入耗材等)声光报警;

  • 打印机状态显示(显示效果参考拓竹H2D状态灯)

  • 可通过Web UI自定义报警声效和状态灯效

  • 可通过APP远程控制和设置报警声效和灯效 (APP即将上线)

  • 适配机型:P系列

基本参数

微处理器 内置 ESP32-C3FH4 芯片,RISC-V 32 位单核微处理器,主频最高 160 MHZ
存储器 384 KB ROM,400 KB SRAM,4 MB 合封 flash
逻辑电压 3.3V
输入电压 5V
电流 0.38A
电源接口 USB-A
灯板材质 亚克力
RGB灯珠数量 9颗
外包装尺寸 196.0mm x 80.5mm x 81.0mm
产品尺寸 170.4mm x 86.4mm x 55.4mm
喇叭功率 3W
音频格式 支持MP3格式
通信方式 2.4G Wi-Fi (IEEE 802.11 b/g/n)
工作温度 0℃ 至 +50℃
储存温度 -20℃ 至 +70℃

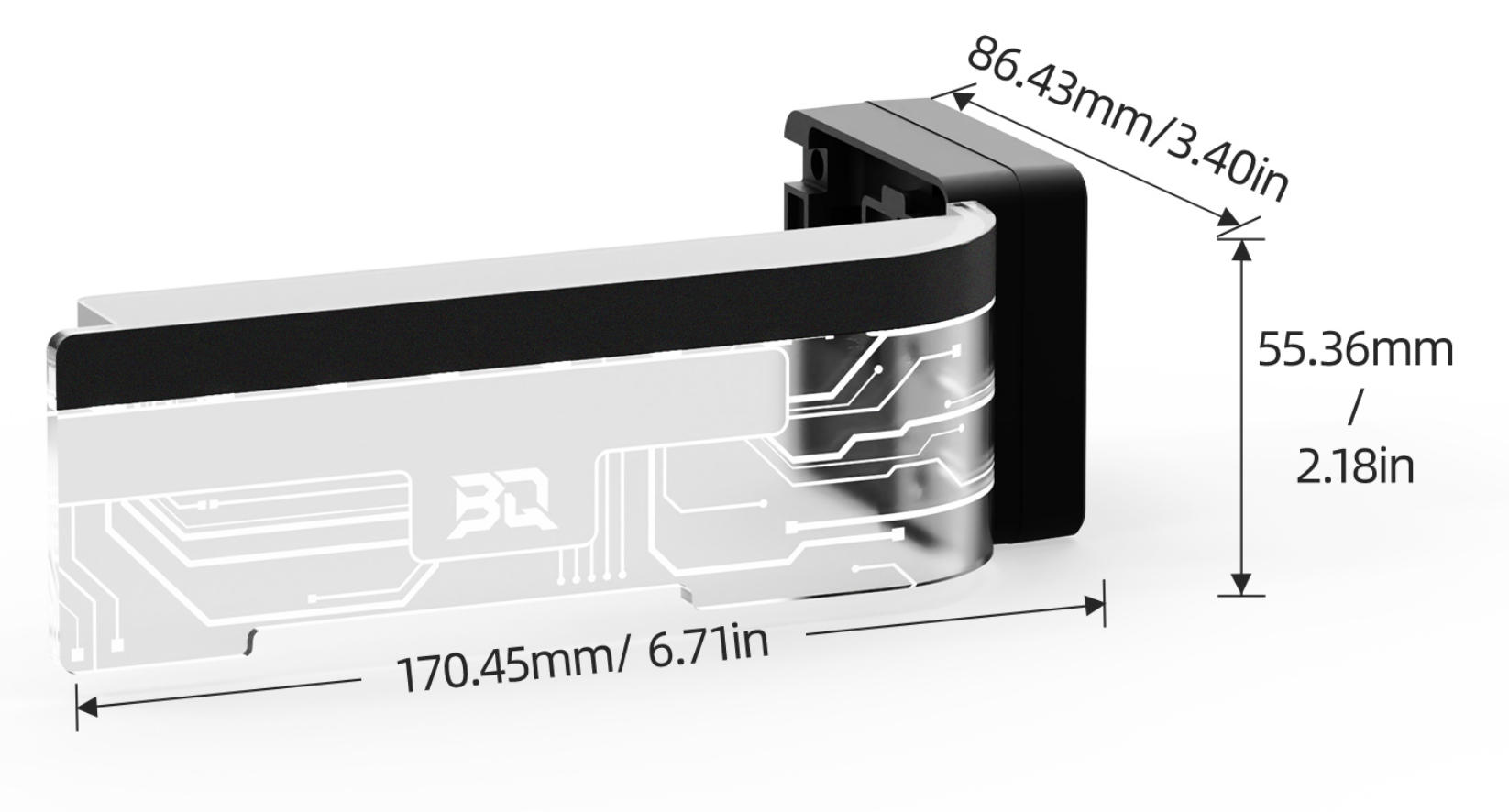

产品外观尺寸

安装指南

Panda Alarm安装在P1系列打印机上。

安装到P1系列打印机

Panda Alarm配件清单

安装步骤

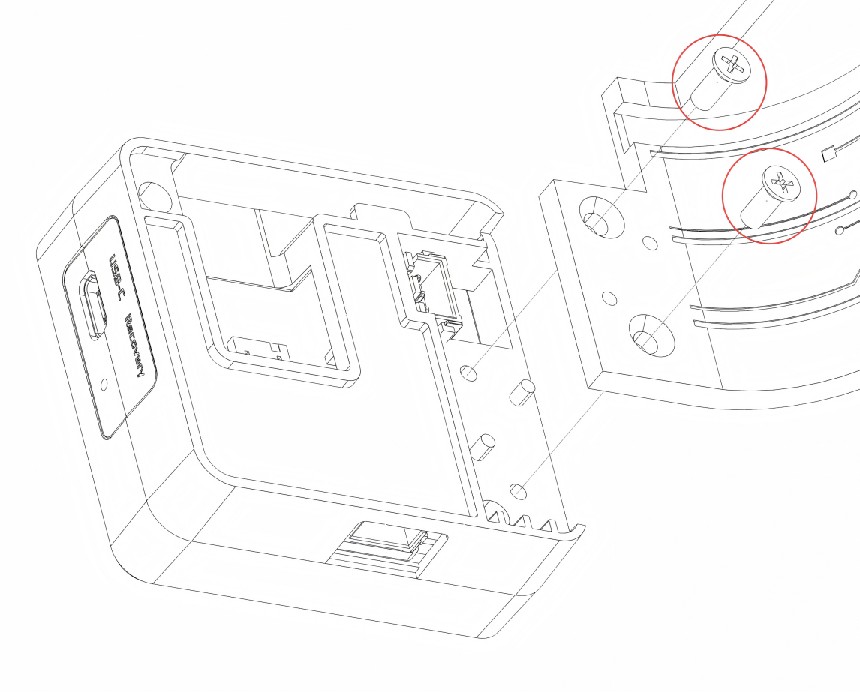

  • 将包装内的透明灯效件拿出,用两颗附赠的M3*8沉头自攻螺丝固定在控制盒上

  • 将灯板上的灯带插头接入控制盒的3pin接口中,如下图

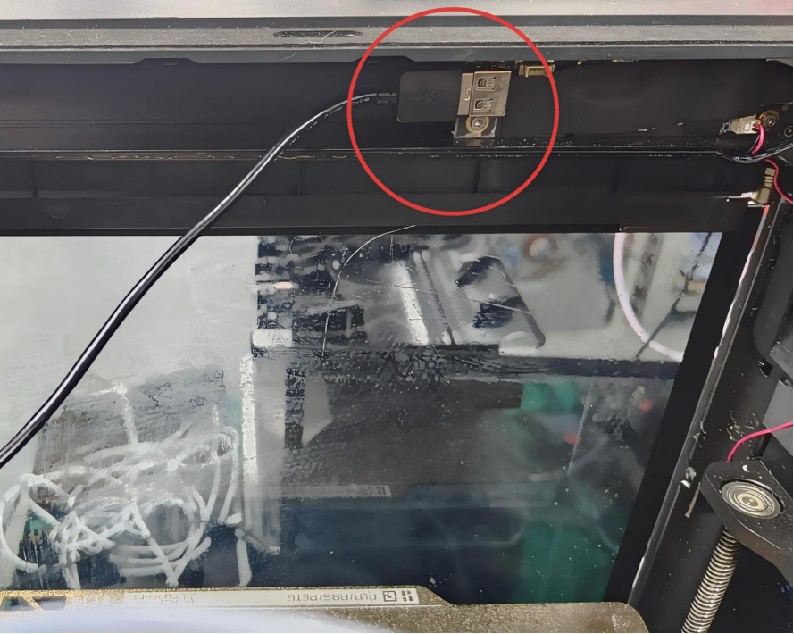

  • 将USB电源线插入到打印机的USB-A口,USB-A口的位置在P1打印机门板的上方凹槽内,可以把打印机的盖板拿下来进行查看和操作。

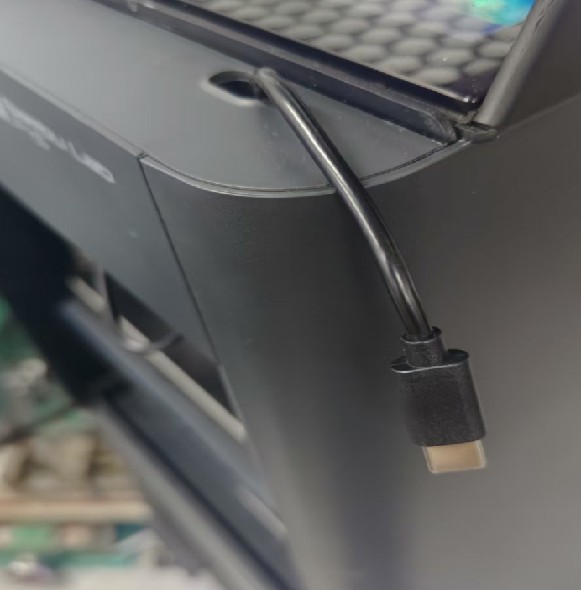

  • 将USB线的另一端的Type-C端口从打印机右上方的小孔穿出来。

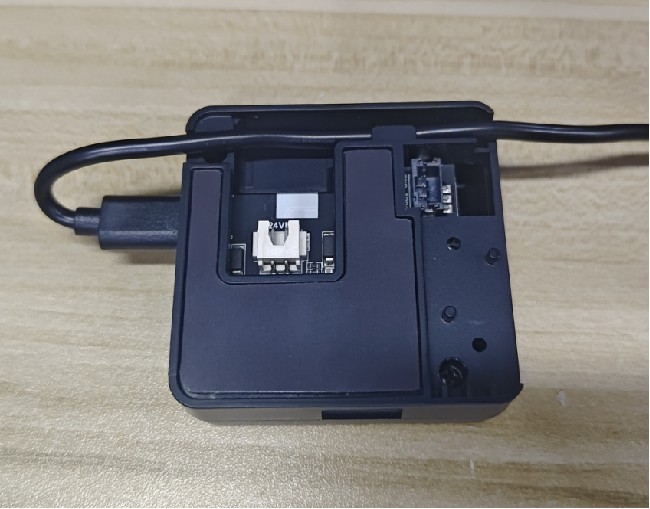

  • 将穿出来的Type-C口,插入到控制盒的Typ-C接口中,走线如下所示

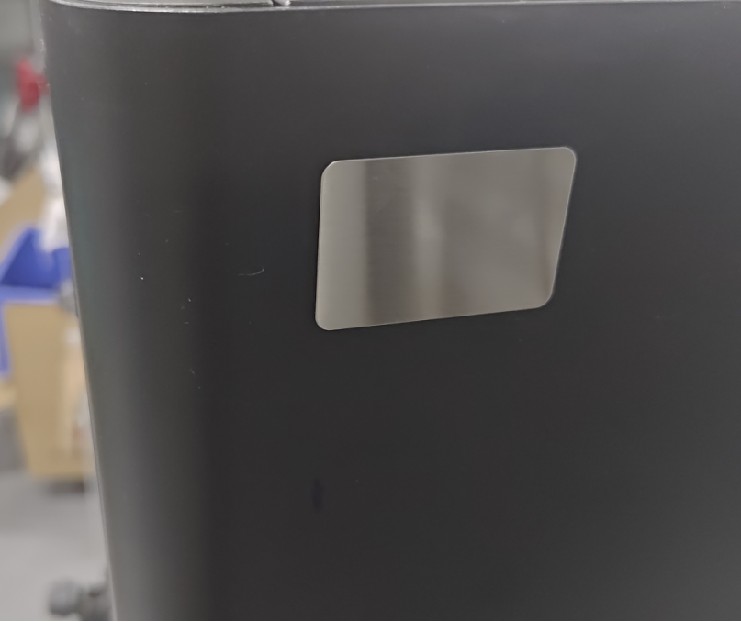

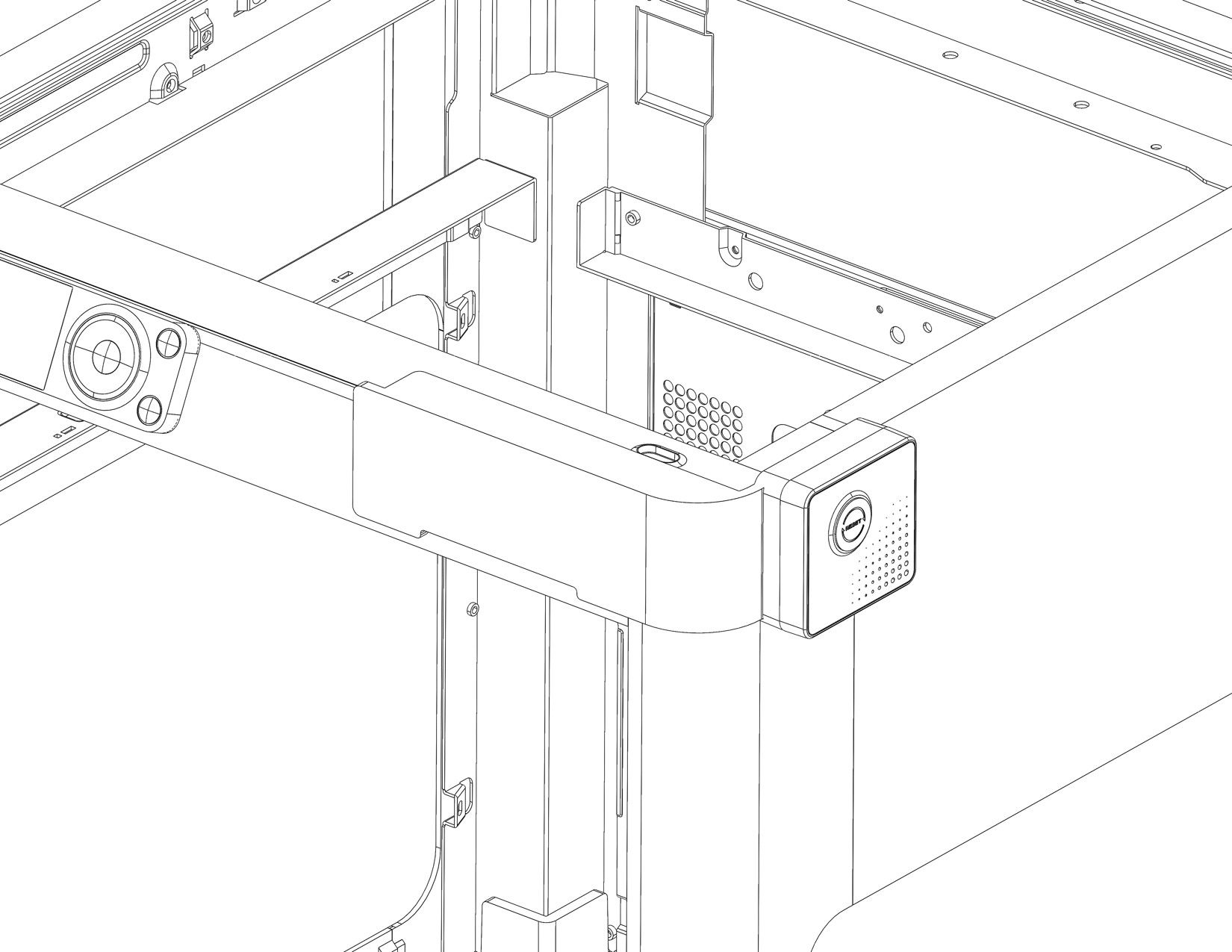

  • 将Panda Alarm整体放置到P1打印机右上方,使灯板的弧度贴近打印机的弧度,确定控制盒背面磁吸的位置,用附带的磁贴片贴在打印机对应的位置上。

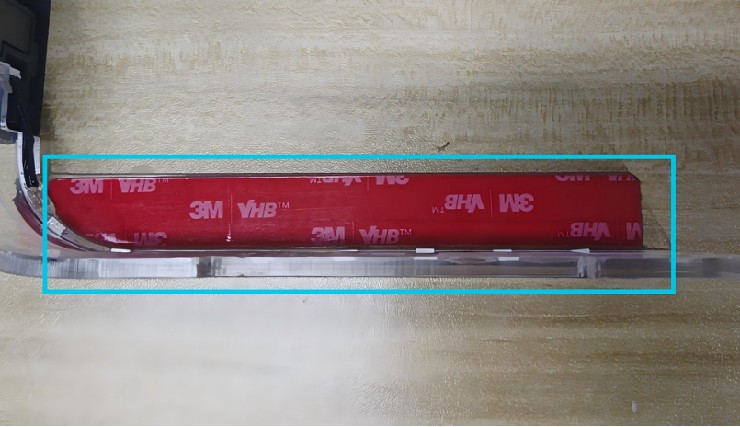

  • 将亚克力灯板上的双面胶揭开

  • 将Panda Alarm整体沿着打印机右上方的弧度放置并贴好双面胶,按压贴紧顶部双面胶。

现在是时候给 Panda Alarm 通电并进行配置了,请前往首次使用指南

首次使用指南

访问Web UI配置界面。

  • 连接 Panda Alarm 的 AP热点

    首次启动后或执行 恢复出厂设置 命令后,Panda Alarm 的灯效为 蓝色跑马灯,意味着设备还没有绑定打印机,我们需要进入 Web UI 配置绑定打印机。请到设备的 设置 菜单中手动连接热点。

    iPhone 为例:

    • 在你的主屏幕上,前往 设置-> 无线局域网
    • 打开 无线局域网。你的设备将自动搜索可供使用的无线局域网。

    • 轻点名称以 Panda_Alarm 开头的无线局域网,输入默认密码:987654321

    • 连接上 Panda Alarm 的无线局域网后,你会在这个网络旁边看到蓝色勾号,并在显示屏右上方角落看到已连接的无线局域网图标。

  • 连接上 AP 后,理应有 已连接(需登录/认证) 的提示,并且点击会进入Web UI配置界面。有时因为网络原因,需要等待10~20秒, 如果等待后仍然无法进入Web UI配置界面, 可以在浏览器中手动输入 192.168.254.1 访问Web UI配置界面。

将 Panda Alarm 连接到打印机所在的Wi-Fi下

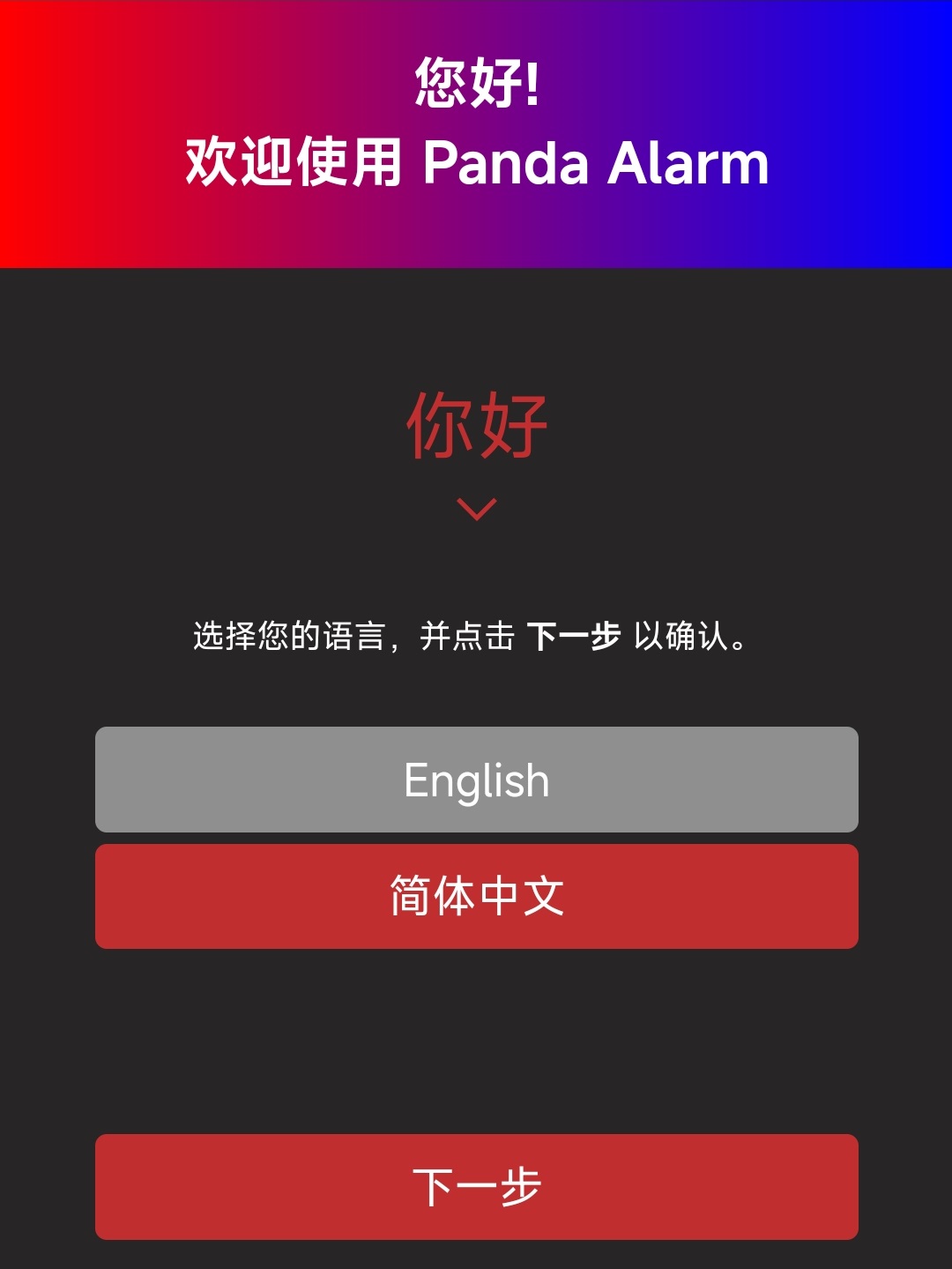

  • 首次配置会自动进入 选择语言 界面,设置完语言后,点击 下一步

  • 进入连接 Wi-Fi 界面,Panda Alarm 会自动扫描环境中的 Wi-Fi,请选择打印机所连接的 Wi-Fi 进行连接。如果没有扫描到打印机连接的 Wi-Fi, 可以点击 “扫描” 按钮重新扫描。

  • 等待连接成功,连接成功后会弹出如下图中的弹窗,点击 绑定打印机 可以跳转到 打印机 界面绑定打印机。

绑定打印机

注意:如果访问码的位置是空白的没有内容,可能是打印机处于云模式并且未绑定云账号,请使用Bambu Handy/Bambu Studio 将此打印机绑定到云账号上,或者打开打印机的 仅局域网模式

自动扫描

  • Web UI配置界面进入 打印机 界面, 点击 扫描 会扫描同一局域网下的拓竹打印机, 一次完整的扫描大概需要30秒左右。每多一台拓竹打印机最多增加20秒的扫描时间。Panda Alarm 每次扫描最多支持识别20台打印机,如果您局域网内的拓竹打印机数量较多超出了20台,可能无法扫描到所有的打印机。如果此次扫描未能识别到想要连接的打印机,可以点击 扫描 按钮重新扫描,或者 手动输入 所有的信息。

  • 扫描完成后, 选择想要连接的打印机, 选择后打印机的 SN码IP 会自动填充。然后在打印机上找到 访问码, 并手动输入到Web UI上的 打印机访问码 栏。

    • P1系列打印机

      • 设置-> ② 网络(WLAN) -> ③ OK

      • 访问码

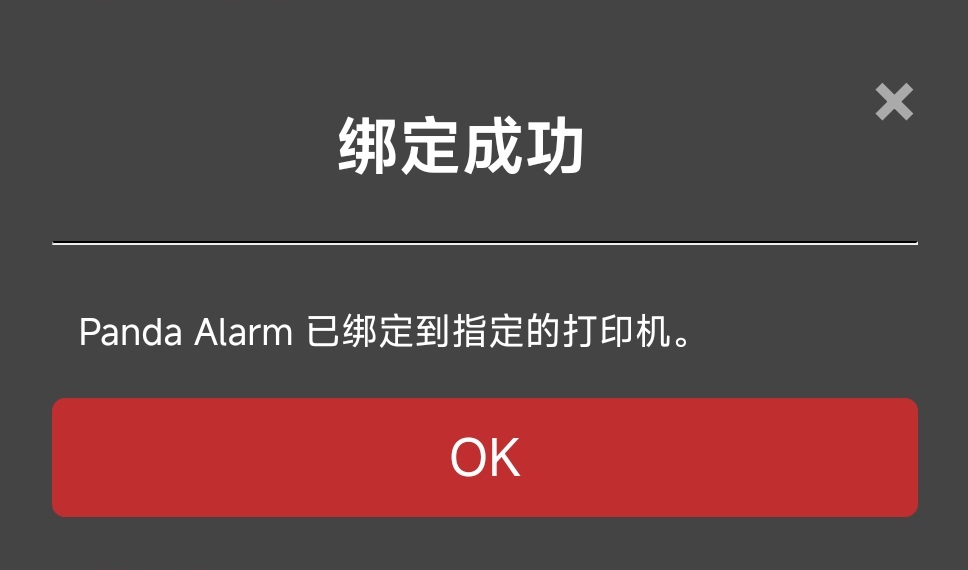

  • 点击 绑定, 开始连接打印机, 出现 绑定成功 的弹窗意味着 Panda Alarm 已经成功连接到打印机了。

  • 恭喜您!现在可以尽情的享用您的 Panda Alarm 了。

手动输入

  • Panda Alarm 每次扫描最多支持识别20台打印机,如果您局域网内的拓竹打印机数量较多超出了20台,可能无法扫描到所有的打印机,我们可以 手动输入 绑定打印机所需要的所有信息。
  • 如果您局域网内的拓竹打印机数量不多,但是却仍然扫描不到打印机,我们可以先尝试 手动输入 绑定打印机所需要的所有信息。如果 Panda Alarm 无法连接到打印机,可能是您路由器的一些安全特性,禁止了局域网内的设备互相通信。请联系客服 support01@bigtree-tech.com 协助您做进一步的排查。
  • 在打印机上找到 SN码访问码IP,并输入到Web UI上对应的输入栏中。

    • P1系列打印机

      • SN码

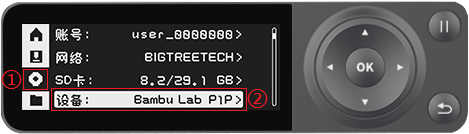

        • 设置 -> ② 设备(Device)

        • 打印机(Printer) 即为 SN码

      • 访问码IP

        • 设置-> ② 网络(WLAN) -> ③

        • IP, ⑤ 访问码

  • 点击 绑定, 开始连接打印机, 出现 绑定成功 的弹窗意味着 Panda Alarm 已经成功连接到打印机了。

  • 恭喜您!现在可以尽情的享用您的 Panda Alarm 了。

灯效和声效

设备状态

Panda Alarm 有 3 个系统级状态 和 7 个打印机状态,共计 10 个状态,每个状态对应的默认 灯效声效 如下所示。

系统级状态

系统级状态 灯光颜色 灯效 音效
正在 OTA 固件/音频 文件 白色 跑马灯 静音
未绑定打印机(出厂状态) 蓝色 跑马灯 静音
正在绑定打印机/绑定出错重试中 黄色 跑马灯 静音

打印机状态

以下7个状态的灯效和默认颜色,与拓竹官方的状态灯效果一致。

系统级状态 灯光颜色 灯效 音效 备注
打印机空闲 默认白色 呼吸灯 静音 颜色和亮度可在WebUI自定义
正在打印 默认白色 根据进度条百分比常亮 静音 颜色和亮度可在WebUI自定义
打印暂停 默认白色 根据进度条百分比呼吸 静音 正在打印中颜色、亮度一致
打印完成 绿色 常亮 默认脉冲调频报警 30秒后自动进入空闲状态,100%亮度, 音效可在WebUI自定义
打印机报错 默认红色 闪烁 默认脉冲调频报警 颜色、亮度和音效可在WebUI自定义
打印准备中 黄橙色 流光 静音 100%亮度
正在下载打印文件 黄色 流光 静音 100%亮度

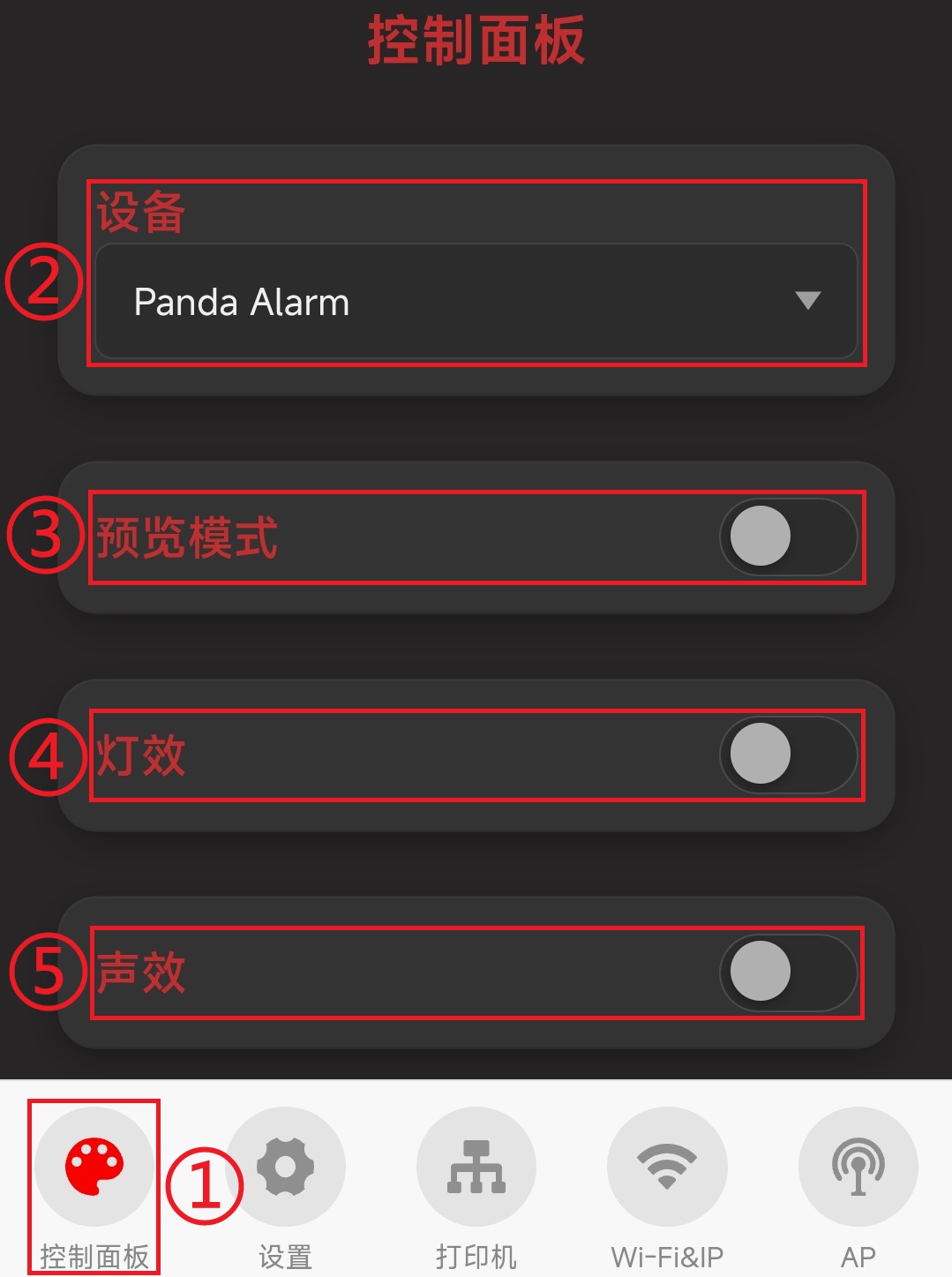

控制面板

  • ① 进入 控制面板 界面

  • ② 产品名称

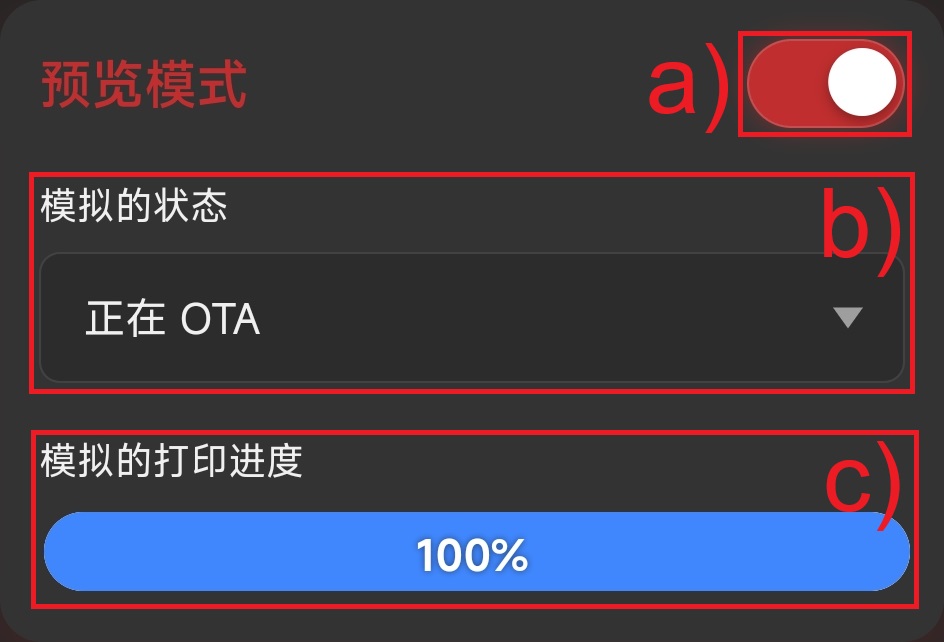

  • 预览模式:用于预览设备的灯效音效。打开此模式并选择要 模拟的状态,设备即会按照选择的结果显示对应的灯效音效

    • a) "打开/关闭" 预览模式。注意:如果切换到其他界面,或者所有的 Web UI 都退出了,设备也会自动关闭预览模式。这是为了避免用户忘记关闭导致设置一直处于预览模式

    • b) 选择要 模拟的状态,设备总共有以下 10 种状态

      • 正在 OTA
      • 未配置 “绑定打印机”
      • 正在绑定打印机
      • 打印机空闲
      • 正在打印
      • 打印暂停
      • 打印完成
      • 打印机报错
      • 打印准备中
      • 正在下载打印文件
    • c) 设置 模拟的打印进度,此设置仅在 正在打印打印暂停 两个状态下有效

  • ④ 设置设备的 灯效

    • a) "打开/关闭" 灯效。仅会关闭所有的 打印机状态 灯效,但是无法关闭 系统级状态 灯效

    • b): 设置 打印机空闲 时的灯光颜色,默认是 白色

      c): 设置 正在打印 时的灯光颜色,默认是 白色

      d): 设置 打印机报错 时的灯光颜色,默认是 红色

      点击对应的按钮后会弹出 HSL 取色盘来设置对应状态的颜色。

      • 1). HSL 取色盘(HSL是什么?
      • 2). HSL的H色相参数,范围值为:0 ~ 360°
      • 3). HSL的S饱和度参数,范围值为:0 ~ 100%
      • 4). HSL的L亮度参数,范围值为:0 ~ 100%
      • 5). 颜色对应的RGB 的16进制值,16进制下每个值的范围均为 0 ~ 255(0x00 ~ 0xFF), 可以直接修改此处的值来得到想要的颜色。 如图中所示的 #FF5703 意味着:
        • R(红色):0xFF (255/255)
        • G(绿色):0x57 (87/255)
        • B(蓝色):0x03 (3/255)
      • 6). 颜色对应的HSL的值,H色相的范围为:0 ~ 360°, S饱和度的范围为:0 ~ 100%,L亮度的范围为:0 ~ 100%, 可以直接修改此处的值来得到想要的颜色。如图中所示的 hsl(20, 100%, 51%) 意味着:
        • H(色相):20°
        • S(饱和度):100%
        • L(亮度):51%
      • 7). 预览所设置颜色的区域
    • e) 统一设置 打印机空闲 正在打印 打印暂停 打印机报错 4个打印机状态的灯效亮度

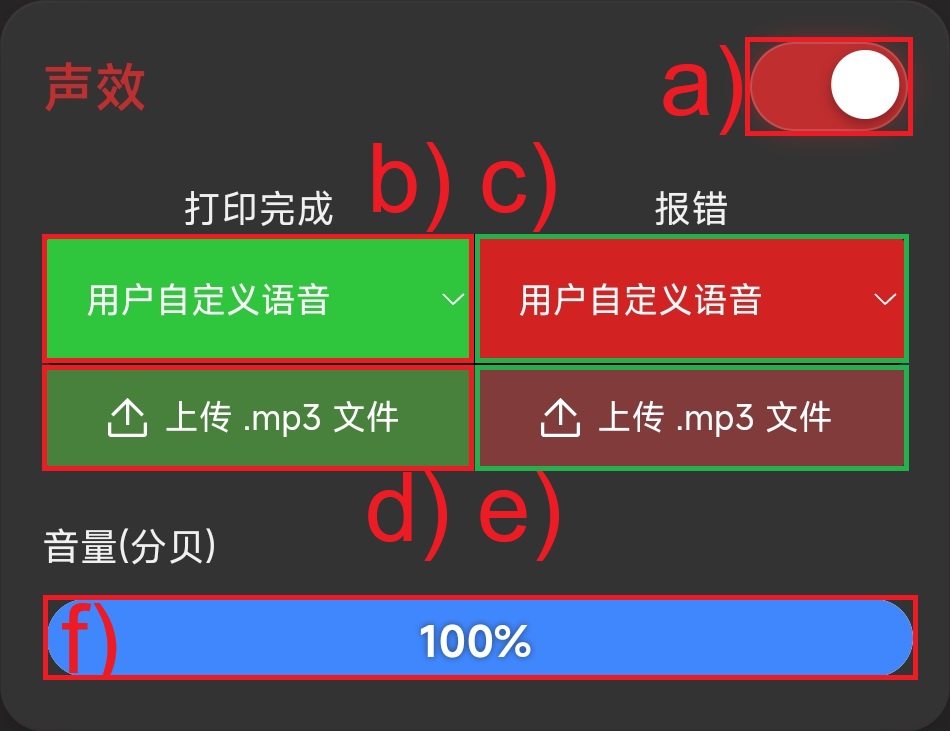

  • ⑤ 设置设备的 声效

    • a) "打开/关闭" 声效。会关闭所有的 打印机状态 声效,包括 打印完成报错

    • b): 设置 打印完成 时的声效

      c): 设置 报错 时的声效

      声效有以下5种选项

      • 脉冲调频报警(出厂自带音效)
      • 状态提示报警(出厂自带音效)
      • 连续蜂鸣报警(出厂自带音效)
      • 静音
      • 用户自定义语音
    • d): 上传自定义的 打印完成 时播放的 mp3 音频文件

      e) : 上传自定义的 报错 时播放的 mp3 音频文件

      此选项仅在 声效 设置为 用户自定义语音 时有效,并且仅支持上传 mp3 格式的音频,并且仅支持大小不超过 288KB 的文件。

    • f) 统一设置 声效 的音量百分比

其他用户界面说明

Wi-Fi & IP 界面

连接到 Panda Alarm WebUI 中出现的默认界面是 WiFi&IP 设置界面。

  • ① 进入 Wi-Fi&IP 界面

  • ② 如果您想要重新配置 Panda Alarm 要连接的 Wi-Fi,可以点击 Wi-Fi 网络配置 按钮再次进入配置 Wi-Fi的界面重新配置要连接的 Wi-Fi。

    提示:Panda Alarm 更换所连接的 Wi-Fi 后,Panda Alarm 所在的局域网和 IP 地址可能发生改变,若在设备连接到与 Panda Alarm 所连接的 Wi-Fi 相同的局域网下改变此配置,则设备会与 Panda Alarm 断开通信连接,需要将设备也重新连接到 Panda Alarm 新连接的 Wi-Fi 网络下才可重新建立通信连接。为避免此类情况,建议将设备连接到 Panda Alarm 的 AP 热点,然后再修改此配置。

  • ③ 配网完成后,推荐客户将手机、电脑等设备连接到与 Panda Alarm 所连接的 Wi-Fi 相同的局域网下,并通过在浏览器地址栏输入 IP 地址访问 Web UI。为避免遗忘 IP地址,可利用手机主屏幕书签功能,方便快速访问。

  • ④ 若设备连接到与 Panda Alarm 所连接的 Wi-Fi 相同的局域网下,用户可以通过主机名直接访问 Web UI,例如出厂默认的主机名是 PandaAlarm,我们可以直接访问 http://pandaalarm.local ,不区分大小写。如果设备开了VPN, 那么通过主机名访问的方式可能会失效, 此时请直接使用 IP 访问。

    用户可以自定义主机名,但是请遵守以下规则:

    • 只能由字母(a-z、A-Z)、数字(0-9)、以及连接符(-)组成, 并且首字符必须是字母。
    • 长度不低于8个字符,不超过32个字符。

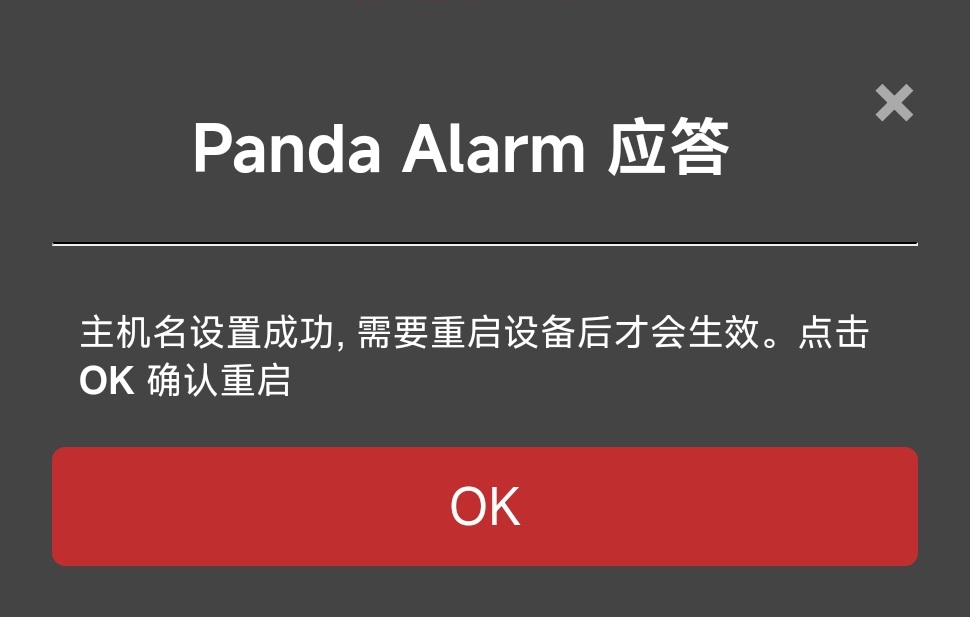

    修改完成后,点击 设置主机名 将设置的主机名发送给 Panda Alarm,若出现如下图中的弹窗,说明主机名已经重新设置成功,主机名修改后需要重新启动才可以生效,直接点击弹窗中的 OK 按钮,Panda Alarm 会 立刻重启,若我们不想立刻重启,可以点击弹窗右上角的 x 按钮关闭弹窗。

AP 界面

Panda Alarm AP 是 Panda Alarm 广播的 WiFi 热点,允许手机/电脑直接连接到它。如果您不希望广播此热点,则可以将其关闭,但 Panda Alarm 会在无法连接到您设置的 WiFi 时自动重新打开此热点。这提供了一种故障保护方式,可以在设置的 WiFi 网络不可用的情况下重新连接到 Panda Alarm。

若设备是连接到 Panda Alarm 的 AP 热点访问的 Web UI,关闭或者修改 Panda Alarm的 AP 信息都会导致设备与 Panda Alarm 断开通信连接。为避免此类情况,建议将设备连接到与 Panda Alarm 所连接的 Wi-Fi 相同局域网下再修改此配置。

  • ① 进入 AP 界面

  • ② 打开/关闭 Panda Alarm 的 AP 热点。关闭AP热点后将无法连接到 Panda Alarm 的热点去访问 Web UI,关闭前请务必记录 Panda Alarm 在其所处的 Wi-Fi 的IP,以便使用同一 Wi-Fi 的设备通过 IP 访问 Web UI。

  • ③ 修改 Panda Alarm 的 AP 热点, 默认配置为:

    Wi-Fi名称: Panda_Alarm_xxxxxxxxxxxx

    Wi-Fi密码: 987654321

    修改完成后不用重启 Panda Alarm,Panda Alarm 会在后台重新创建新的 AP 热点。

  • ④ 修改 AP热点自身的IP地址,如果此 IP 号段与打印机所连接的路由器号段冲突,例如路由器的 IP 号段也是 192.168.254.1 会导致 Panda Alarm 无法绑定到打印机。此时我们需要将 Panda Alarm 的 热点 IP 修改为与路由器不同的其他号段即可,例如修改为 192.168.253.1

    热点 IP 修改后需要重启设备才会生效,若出现如下图中的弹窗,说明 热点 IP 已经重新设置成功,直接点击弹窗中的 OK 按钮,Panda Alarm 会 立刻重启,若我们不想立刻重启,可以点击弹窗右上角的 x 按钮关闭弹窗。

设置

  • ① 进入 设置 界面

  • ② 选择设置 Web UI 的语言

  • ③ 设备 声效 所用的音频文件数据,仅在出厂自带的音频文件损坏时,使用此方式重新写入出厂自带的音频文件。注意:更新 img 文件会覆盖 用户自定义语音

  • ④ 设备的固件信息

  • ⑤ 恢复出厂设置

恢复出厂设置

Panda Alarm 恢复出厂设置会清空所有的配置,包括语言、连接的WiFi、自定义的主机名、自定义的AP热点名称和密码、绑定的打印机、灯效、声效等设置。但是 用户自定义语音 会被保留。

通过Web UI 恢复出厂设置

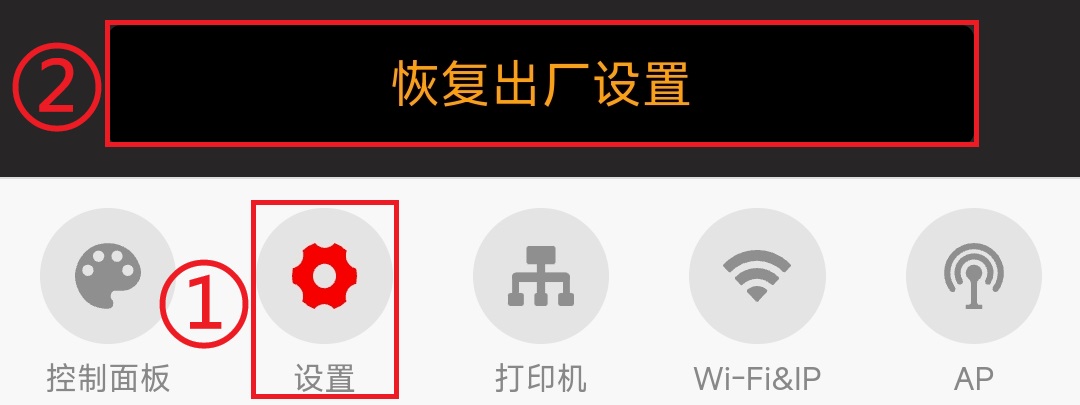

  • 进入 ① 设置 界面,点击 ② 恢复出厂设置 按钮

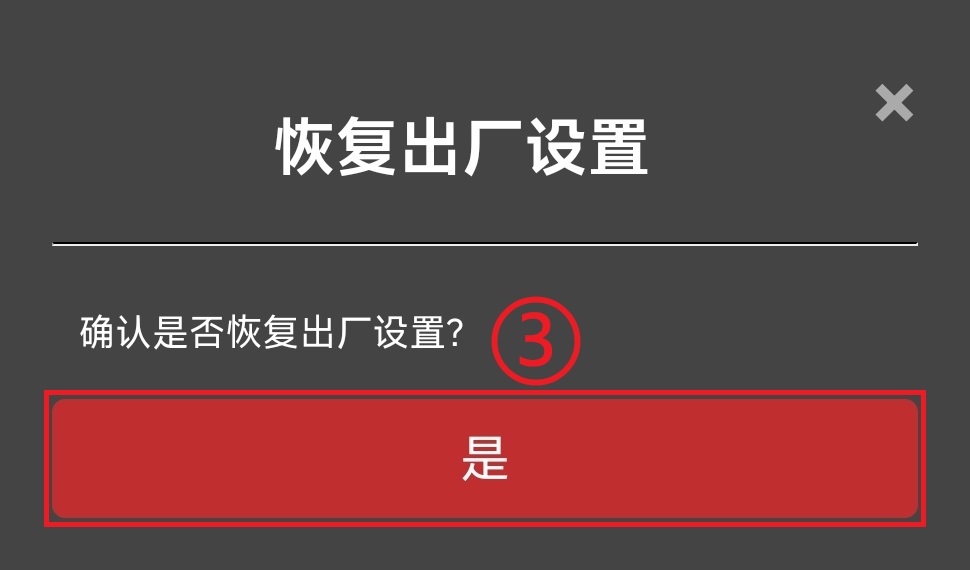

  • 会出现确认的弹窗,点击 ③ 确认恢复出厂设置,Panda Alarm 会恢复出厂设置并重新启动。

通过按键恢复出厂设置

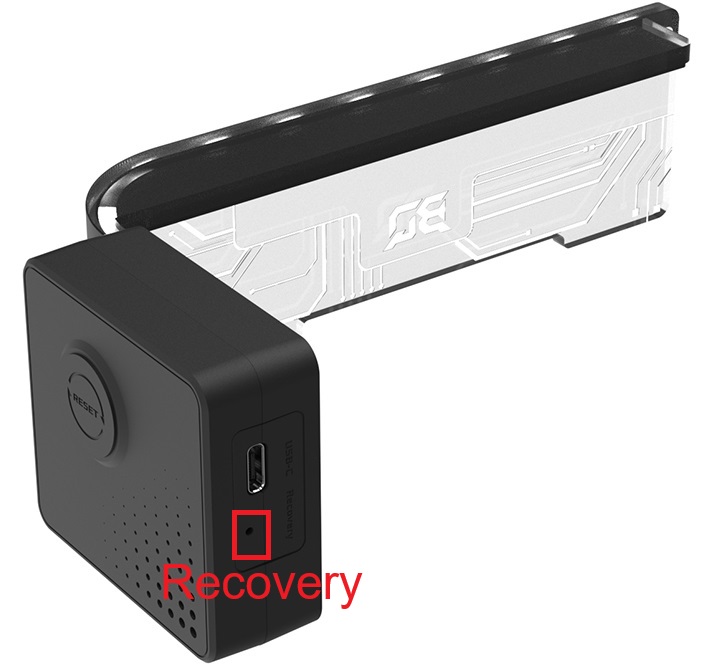

使用尖锐物长按 Recovery 按键5秒后,Panda Alarm 会恢复出厂设置并重新启动。

固件

功能请求

如果您希望在即将发布的 Panda Alarm 固件中增加产品需求,请在官方 Panda Alarm github repo上提交请求让我们知道。

请求功能

如何更新固件

OTA

  • 访问Web UI配置界面。

    如果 Panda Alarm 已经连接到Wi-Fi中了,可以将设备连接到此Wi-Fi相同的局域网下直接通过IP访问Web UI更新固件。也可以将设备连接到 Panda Alarm 的AP热点上访问WebUI更新固件。这两种途径任选其一即可

    • 连接到 Panda Alarm 所在Wi-Fi的局域网下

      • 将设备连接到 Panda Alarm 所在Wi-Fi的局域网下(Wi-Fi、以太网均可)

      • 在设备的浏览器中输入 Panda Alarm 的IP或者主机名,主机名出厂默认为:http://pandaalarm.local,如果设备开了VPN, 那么通过主机名访问的方式可能会失效, 此时请直接使用IP访问Web UI配置界面。

    • 连接 Panda Alarm 的AP热点更新

      • 将设备连接到 Panda Alarm 的AP热点。

        以iPhone为例:

        • 在你的主屏幕上,前往 设置-> 无线局域网

        • 打开 无线局域网。你的设备将自动搜索可供使用的无线局域网。

        • 轻点名称以 Panda_Alarm 开头的无线局域网,输入默认密码:987654321

        • 连接上 Panda Alarm 的无线局域网后,你会在这个网络旁边看到蓝色勾号,并在显示屏右上方角落看到已连接的无线局域网图标。

      • 连接上 AP 后,理应有 已连接(需登录/认证) 的提示,并且点击会进入Web UI配置界面。有时因为网络原因,需要等待10~20秒, 如果等待后仍然无法进入Web UI配置界面, 可以在浏览器中手动输入 192.168.254.1 访问Web UI配置界面。

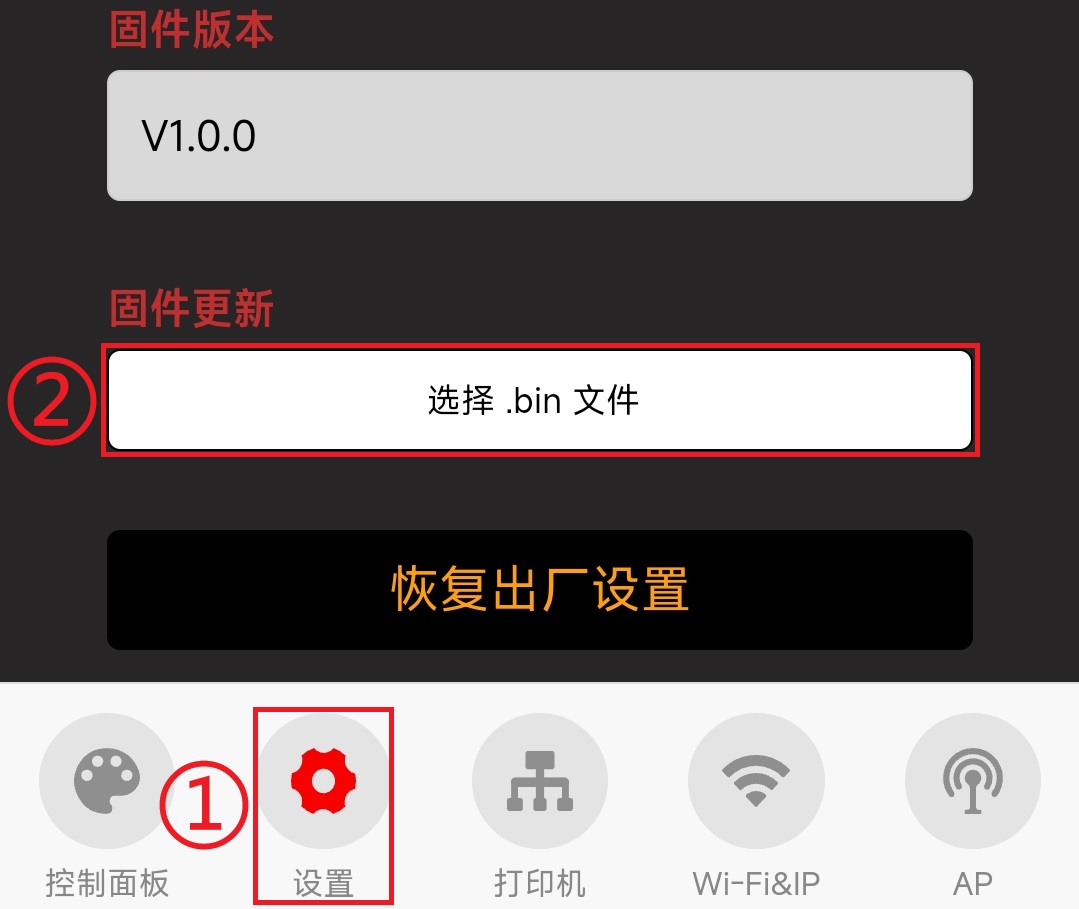

  • 在Web UI配置界面中,进入 ① 设置 界面, 点击 ② 选择 .bin 文件, 然后选择要更新的固件, 更新完成后设备会自动重启。

flash_download_tool (Type-C 线刷)

注意:Panda Alarm 理应可以自由的OTA,此步骤仅在无法OTA时使用。

  • 如果电脑上没有 CH340 的驱动,请先下载安装驱动 CH341SER.EXE

  • 下载 Flash 下载工具

  • 下载 Panda Alarm 的固件

  • 通过 Type-C 将 Panda Alarm 插到电脑上,电脑的设备管理器中理应识别出一个新的 COM 端口

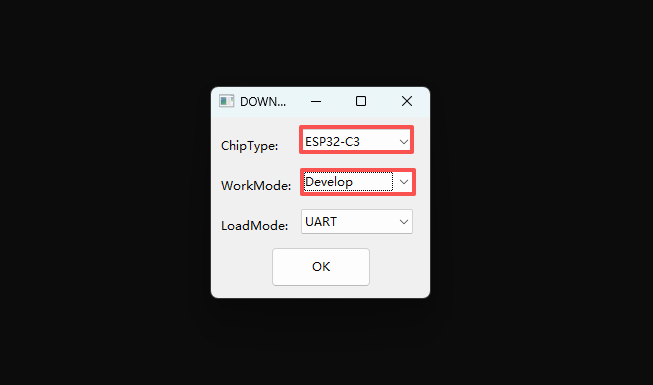

  • 打开 flash_download_tool_3.9.8_6.exe, 在弹窗中按照下图配置

    ChipType: ESP32-C3

    WorkMode: Develop

    LoadMode: UART

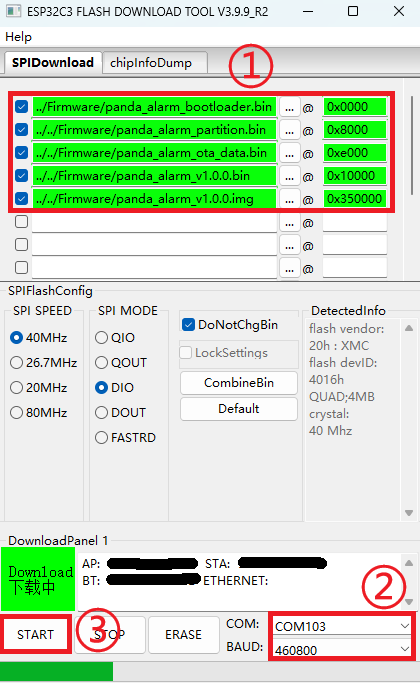

  • 烧录软件的配置如下图

    • ① 设置.bin文件的烧录地址, 并且前面的复选框都勾选上

      • panda_alarm_bootloader.bin 写入到 0x0000
      • panda_alarm_partition.bin 写入到 0x8000
      • panda_alarm_ota_data.bin 写入到 0xe000
      • panda_alarm_v1.0.0.bin 写入到 0x10000
      • panda_alarm_v1.0.0.img 写入到 0x350000 (音频文件)
    • ② 设置COM端口为 Panda Alarm 实际的端口(可在电脑的设备管理器->端口中查看), 并且设置一个合适的波特率, 我们推荐使用 460800

    • ③ 点击 START 开始烧录,等待烧录完成, 断电重启即可。

固件历史记录

V1.0.0

  • 首次发布的出厂固件。

FAQ

  • Q: 打印机报错 状态是怎么识别的? A: 通过监听 mqtt 数据帧中的 HMSprint_error 字段识别的。当值为以下内容时设备就会报错。

    • HMSHMS_0300-1200-0002-0001

    • print_error:(值对应的含义可参考此处) 以下值将被忽略,不视为报错

      0x0500401x (x 意味着除了 4 之外的任意值) 0x0500402x (x 意味着除了 D E F 之外的任意值) 0x05014xxx (x 意味着任意值) 0x07FE8006, 0x07FE8007, 0x07FEC006, 0x07FEC009, 0x07FEC00A, 0x07FEC010, 0x07FEC011, 0x07FEC012, 0x07FF8006, 0x07FF8007, 0x07FFC006, 0x07FFC009, 0x07FFC00A, 0x07FFC010, 0x07FFC011, 0x07FFC012, 0x18FE8006, 0x18FE8007, 0x18FEC006, 0x18FEC009, 0x18FEC00A, 0x18FF8006, 0x18FF8007, 0x18FFC006, 0x18FFC009, 0x18FFC00A, 0x05008079, 0x03008054, 0x03004067, 0x0300400C, 0x0500400E, 0x05008030, 0x0500C011, 0x0C008002, 0x05004001, 0x0300800C, 0x03008013, 0x12FF8007, 0x12FFC003

      除此之外的所有值都会被视为报错

      如果您在使用中发现有任何理应报错的状态未报错,或者不应该报错的时候没报错,请到 Github 反馈情况,附上 HMSprint_error的值即可(在 Bambu Studio 或 Bambu Handy 中可以查看到,如果您不知道值是多少,可直接将弹窗或报错内容截图附上)

技术支持

这个页面对你有帮助吗?如果您对产品使用有任何进一步的问题或遇到其他问题,请随时联系我们的售后电子邮件:support01@bigtree-tech.com
