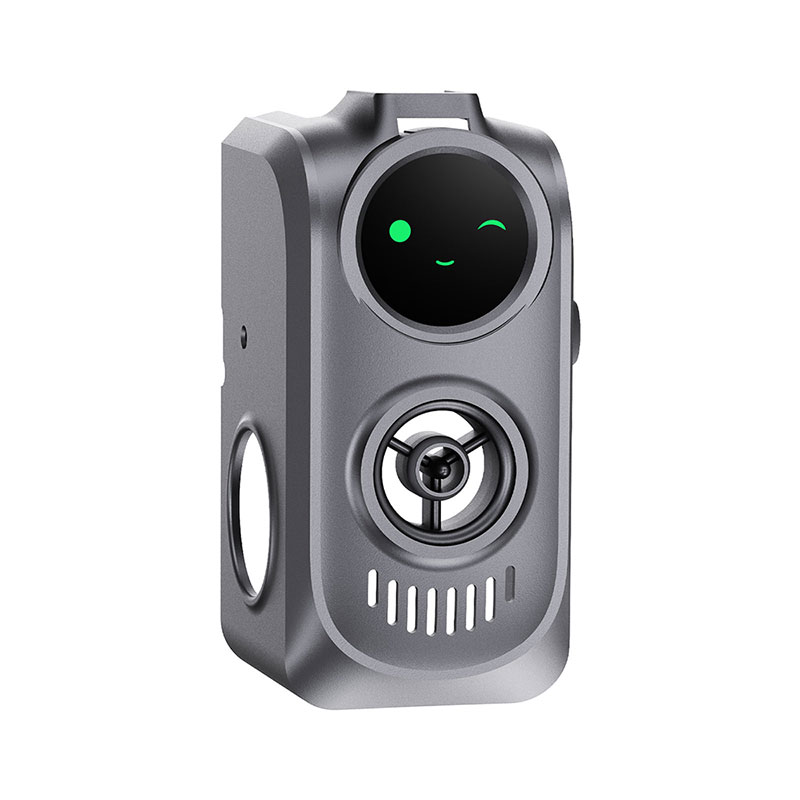

Creator Knomi Hi¶

重要提示¶

最新固件点击这里
Creator Knomi Hi仅支持连接到2.4G Wi-Fi。
在设置界面连接Creator Knomi Hi的AP热点后，直接跳转到的Web UI界面，部分手机由于权限的问题可能无法在此界面上传更新GIF图片、IMG文件和固件，请到浏览器中访问Web UI再进行此类上传文件的操作。
如果你在使用过程遇到任何问题，欢迎前往Github提交issues与我们保持联系。

基本参数¶

微处理器	Xtensa双核32位LX6 ESP32 时钟频率高达240MHz。
存储器	PSRAM-8MB(4MB RAM + 4MB Himem), Flash-16MB
逻辑电压	3.3V
输入电压	5V-24V
额定功率	0.65W
屏幕外型尺寸	34.6mm x 37.9mm x 3.5mm
屏幕尺寸	1.28”
分辨率	240 x 240
显示区域	32.4（H）mm x 32.4（V）mm
屏幕驱动芯片	GC9A01
可视角度	全视域（All View）
背光亮度	400 Cd/m²
通信方式	2.4G Wi-Fi (IEEE 802.11 b/g/n)
工作温度	Creator Knomi Hi：-20℃ 至 +70℃ 塑胶版本外壳：-30℃ 至 +130℃
储存温度	-30℃ 至 +80℃
背光寿命	大于20000hr

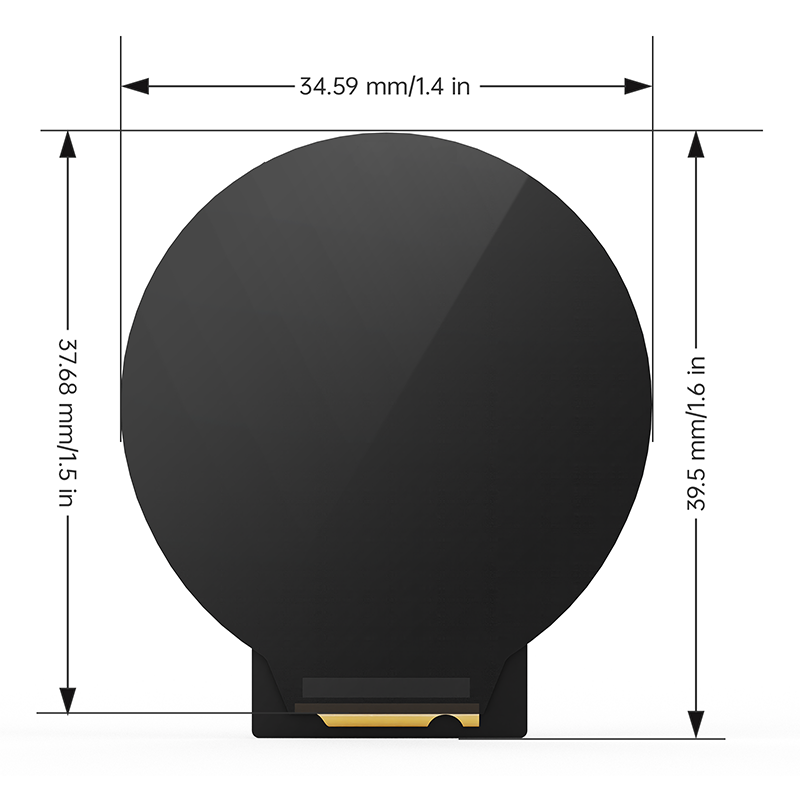

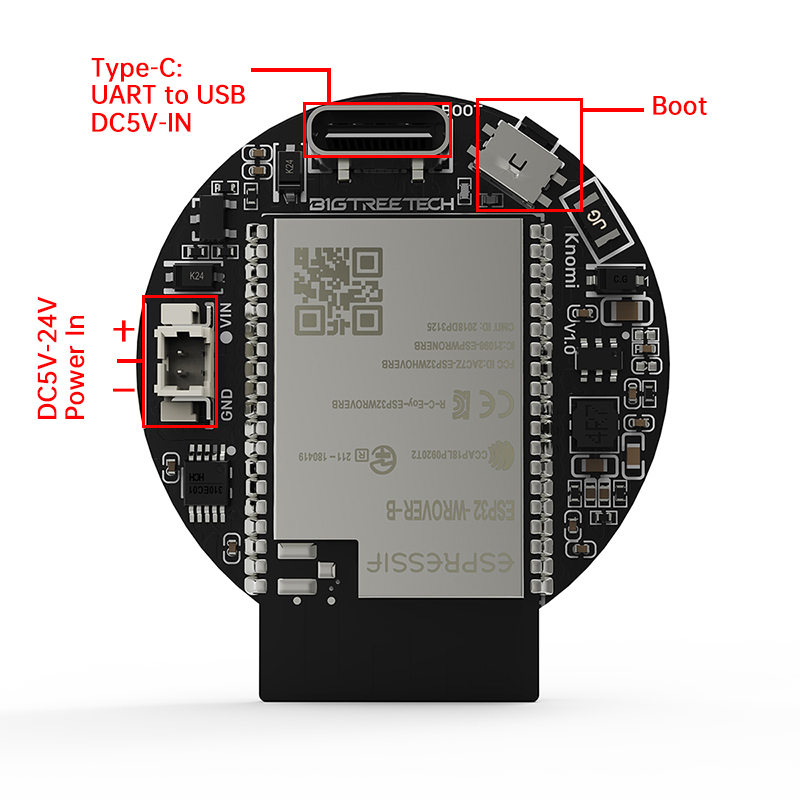

尺寸和接口¶

安装指南¶

本节将介绍如何使用塑料外壳，将 Creator Knomi Hi 安装到 Creality Hi 打印机的工具头上。

第一步：卸下原装前盖

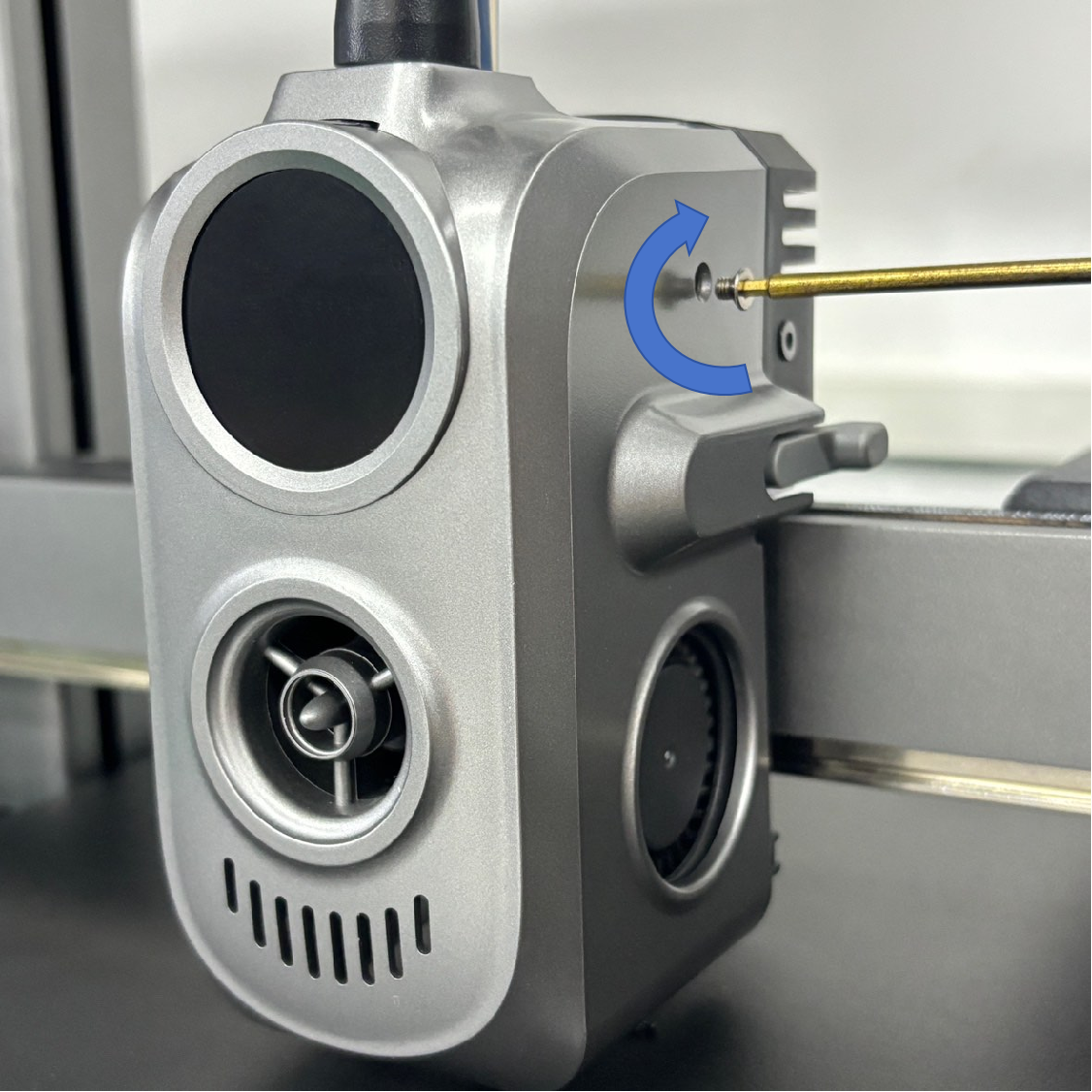

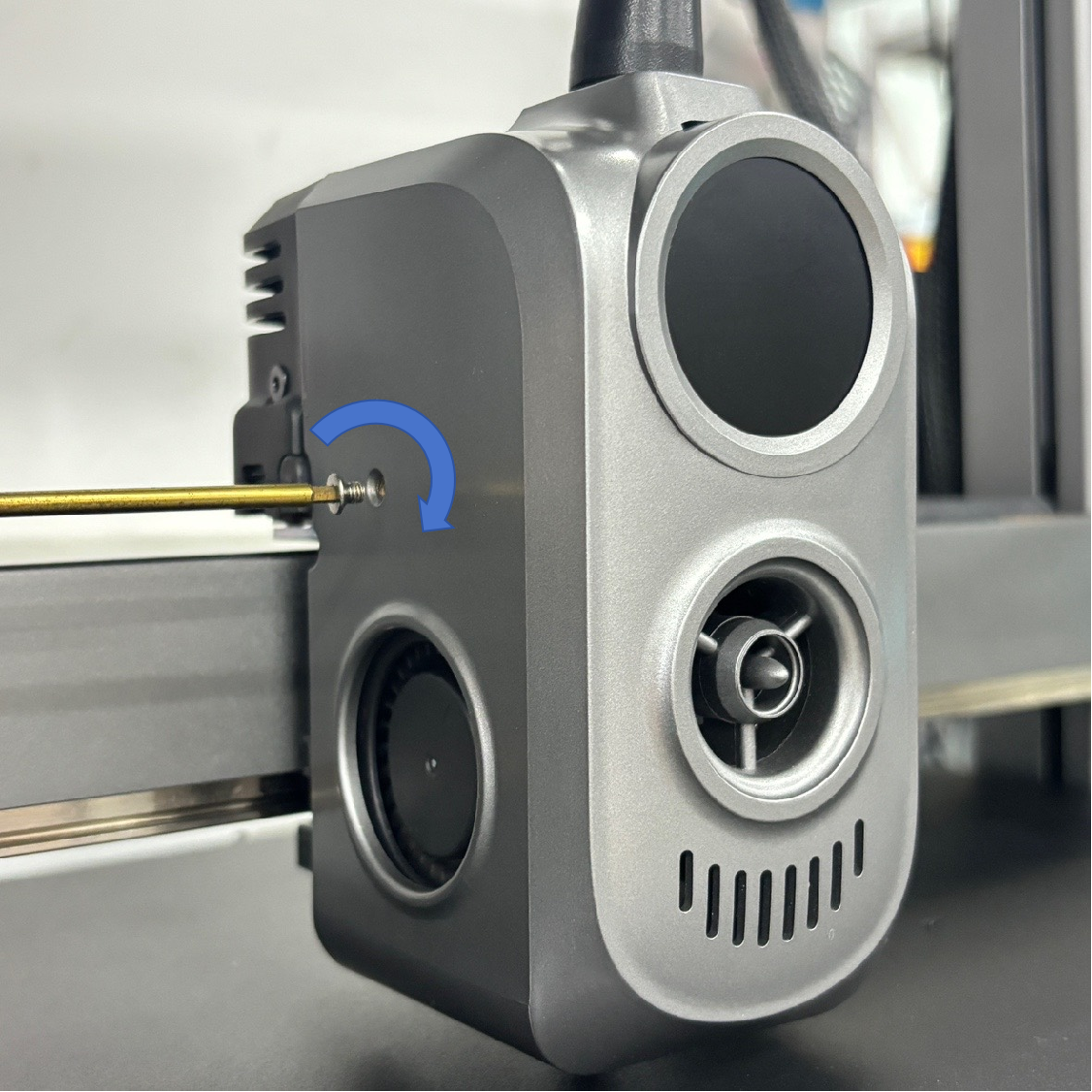

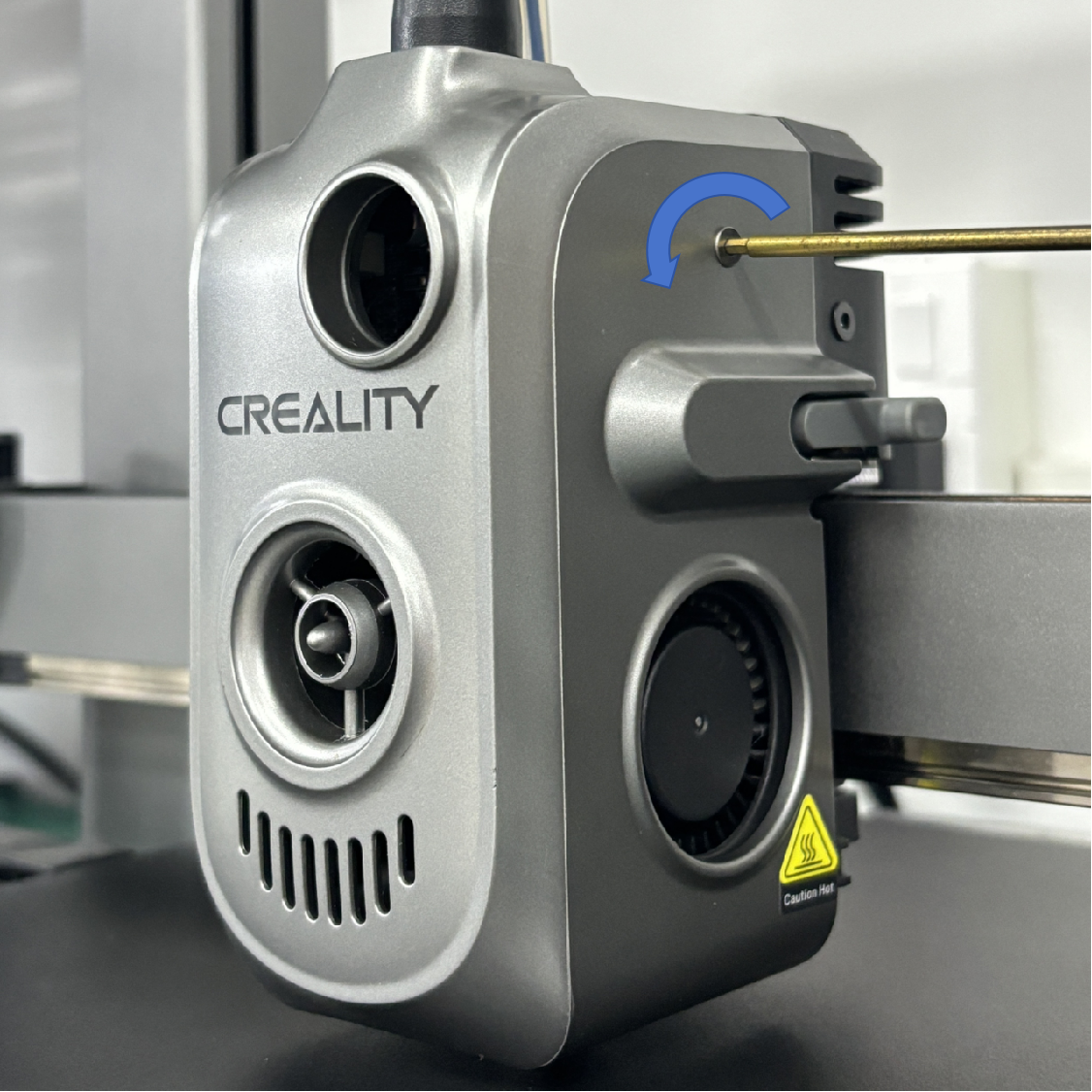

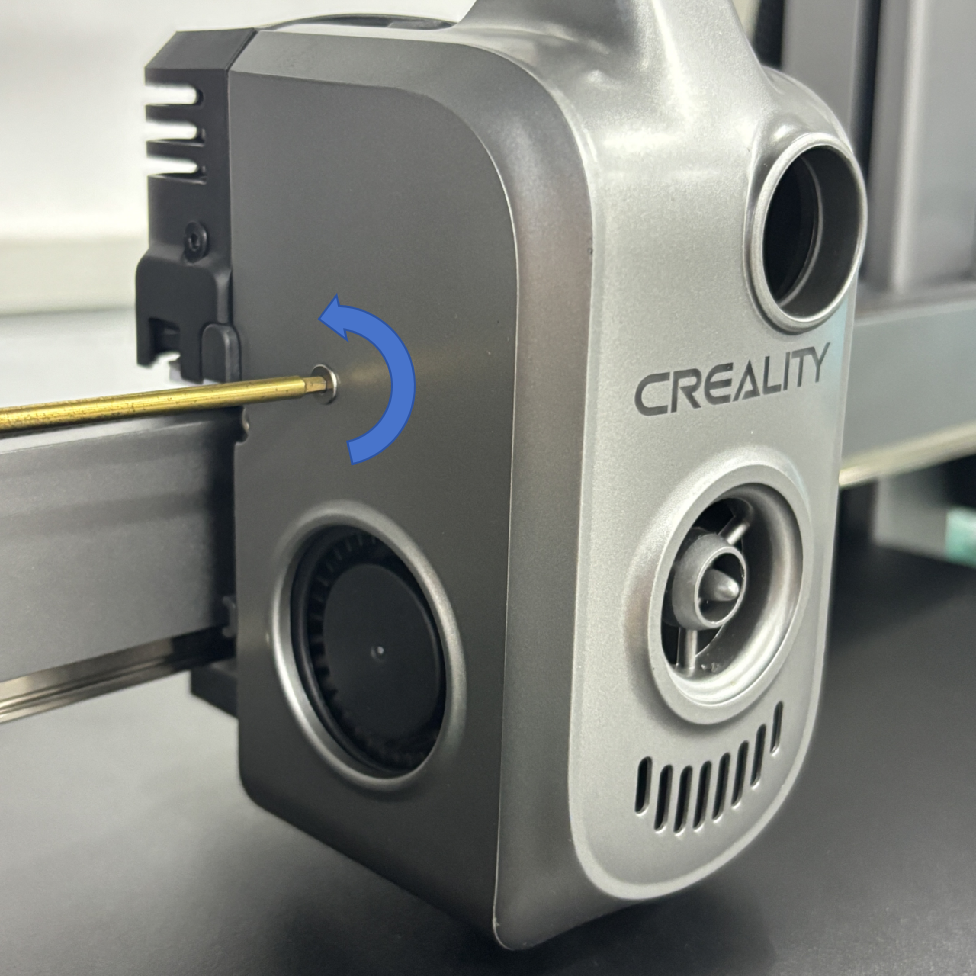

使用 2.0mm 螺丝刀，卸下前盖两侧的螺丝，将螺丝放置一旁。
注意：这些螺丝稍后将用于固定 Creator Knomi Hi 外壳。
第二步：断开线束连接
原装前盖卸下后，按照图中箭头所示，拔下两个接口，卸下线束。

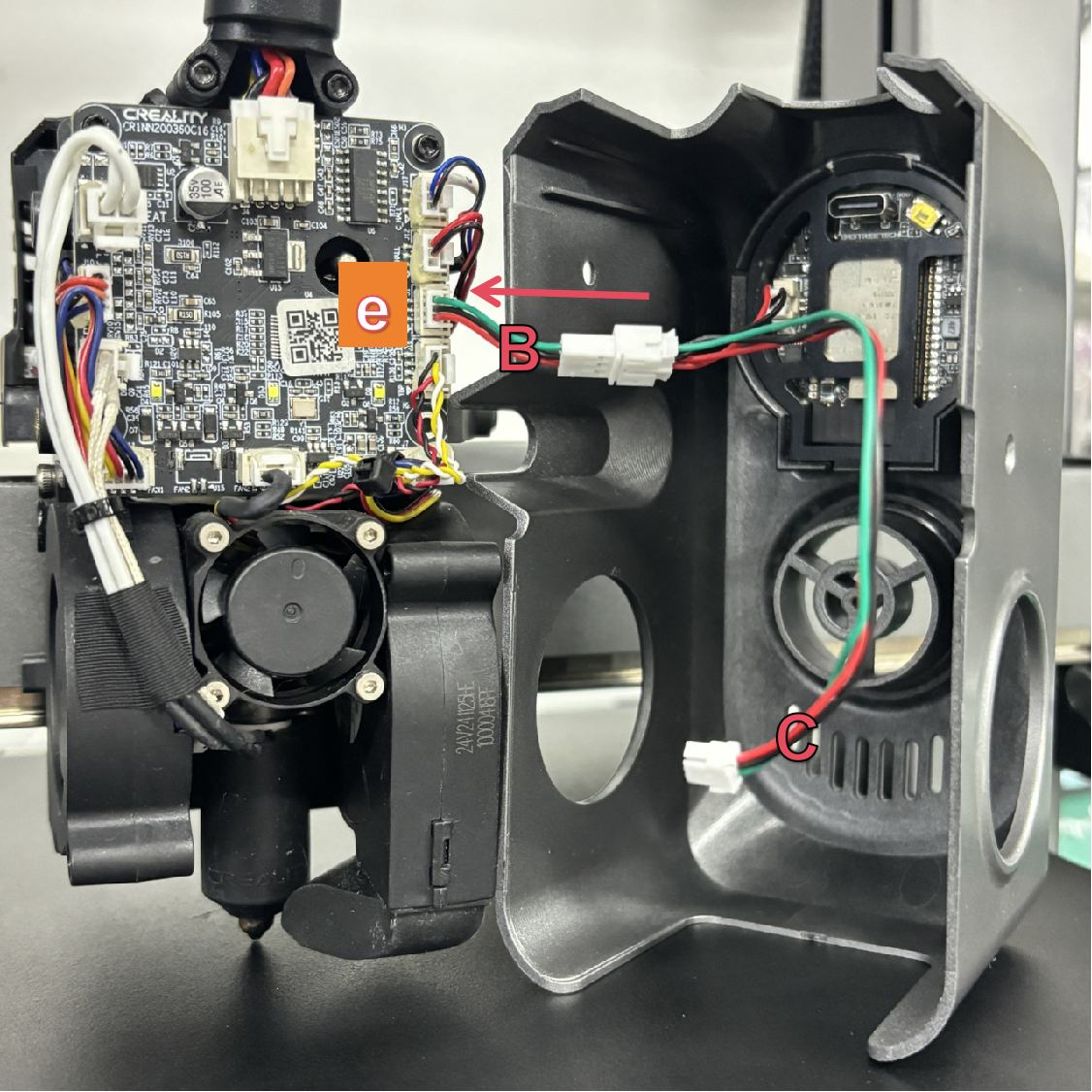

第三步：拿出新的knomi前壳，按照以下步骤连接线缆
①将线缆A的接口插入显示屏接口d位置（详见图示）。

②将线缆B的接口插入Creality Hi打印头控制板上的e口。

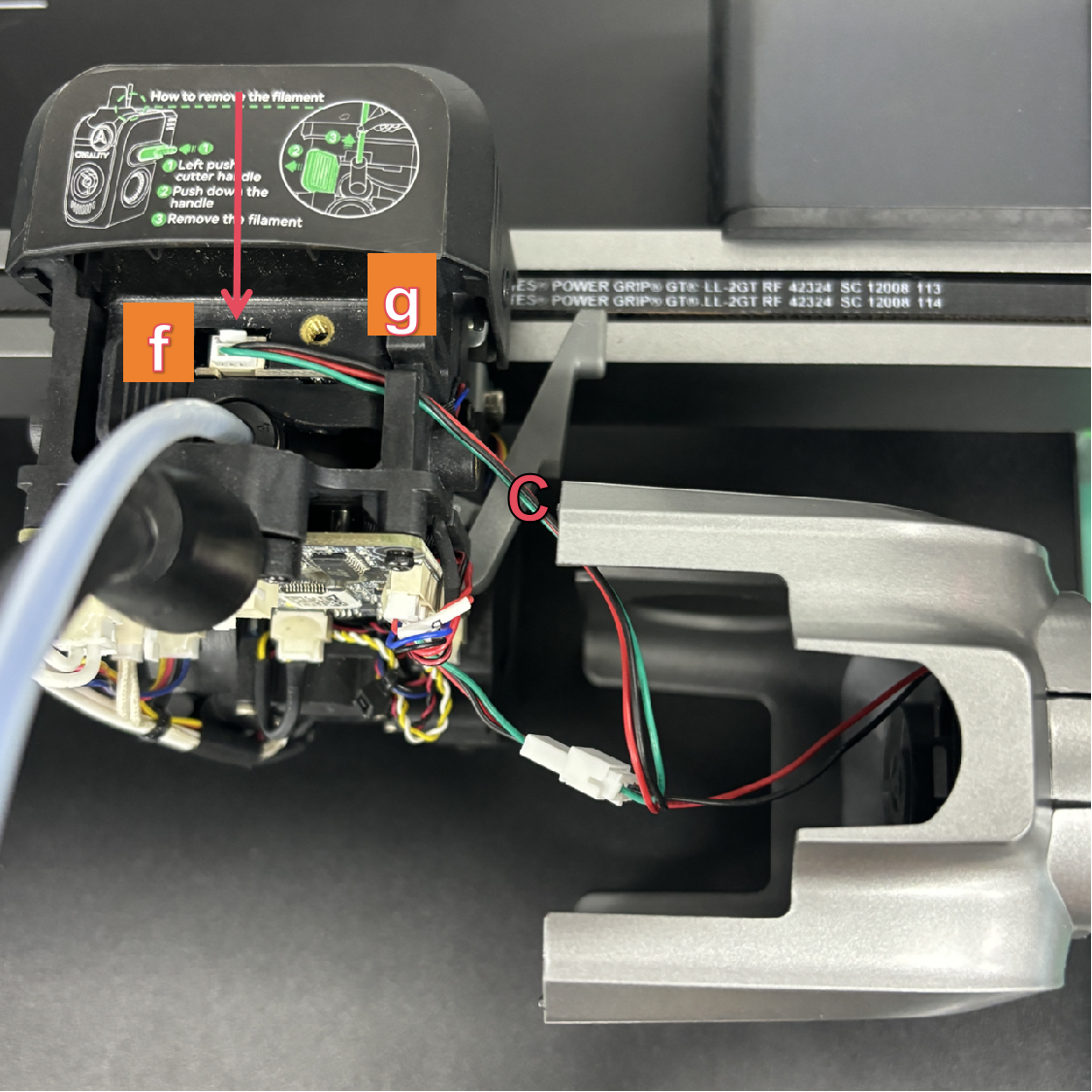

③将线缆C的接口插入打印头上的f口，线缆c从g的位置走线

请确保所有连接牢固，并合理整理线缆，避免运动过程中出现挤压或干涉。
第四步：安装并固定 Creator Knomi Hi 外壳
使用之前拆下的螺丝，将 Creator Knomi Hi 外壳固定到位。
安装完成

打印机设置¶

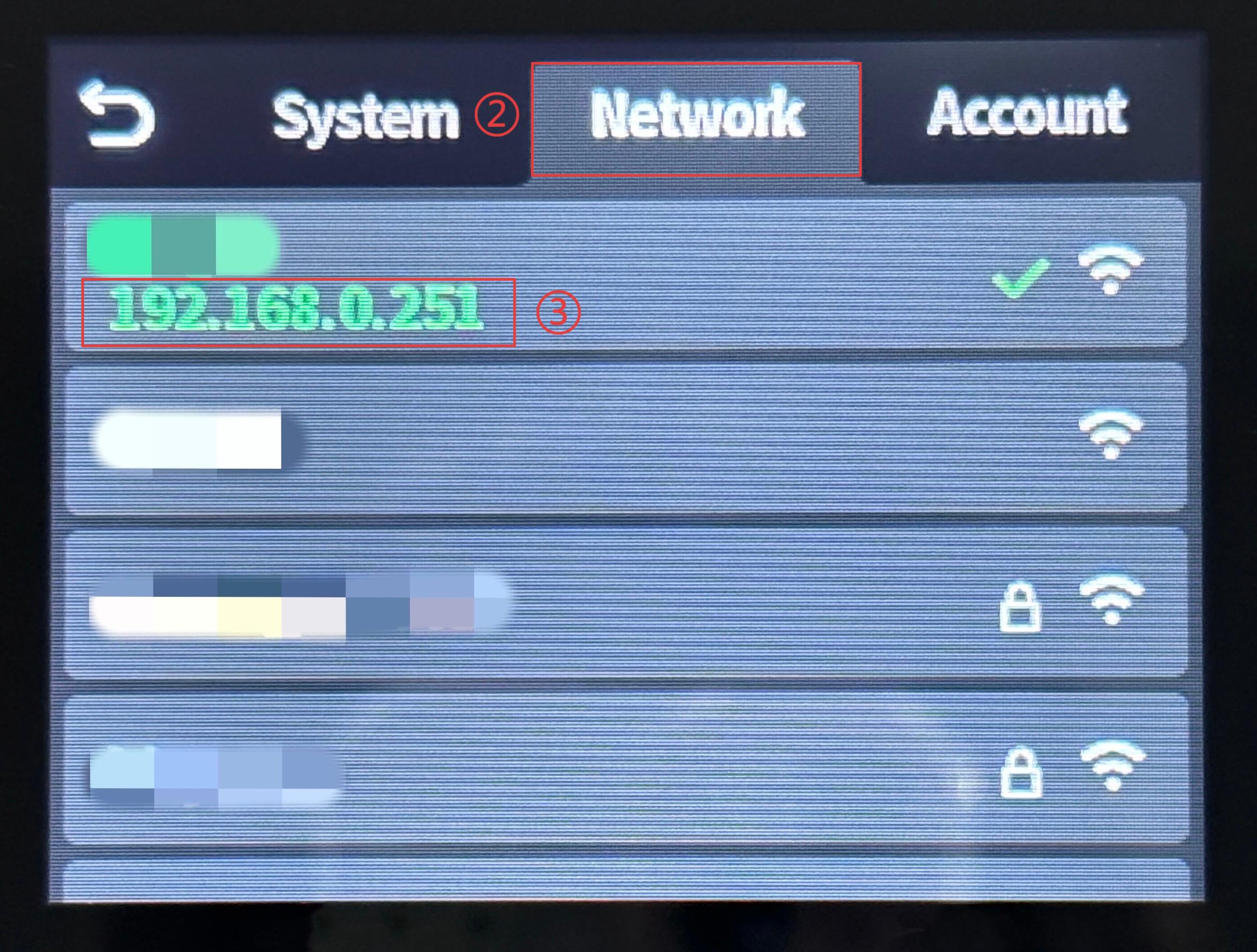

获取打印机IP地址

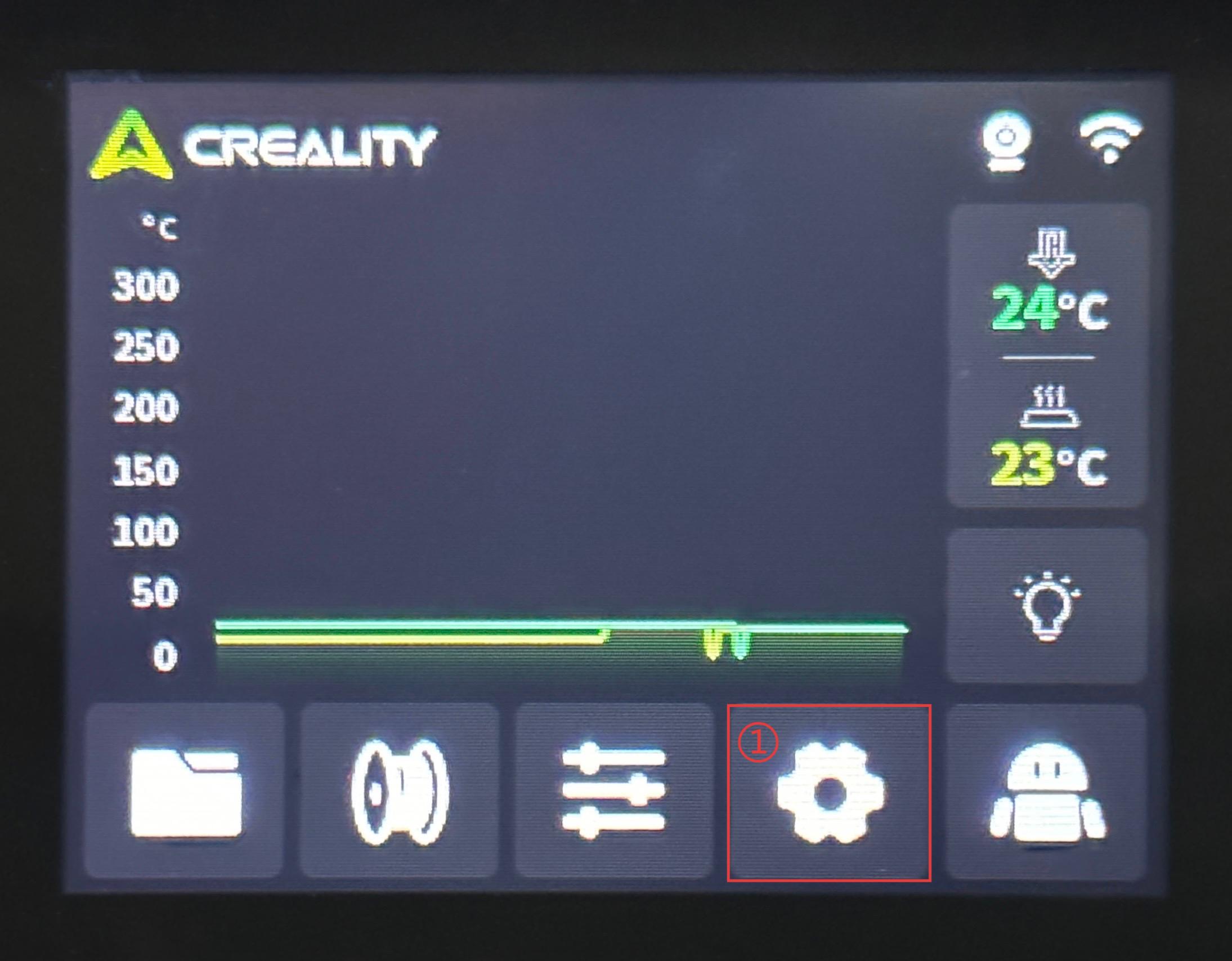

① 点击设置
②点击 网络 -> ③ IP
使电脑连接到与打印机同一个局域网下, Creality Hi 打印机的端口号默认为 4408，我们可以通过 IP + 端口号 访问打印机，例如我们打印机的IP为 192.168.3.81，我们只需要在浏览器的地址栏输入 192.168.3.81:4408 然后访问即可

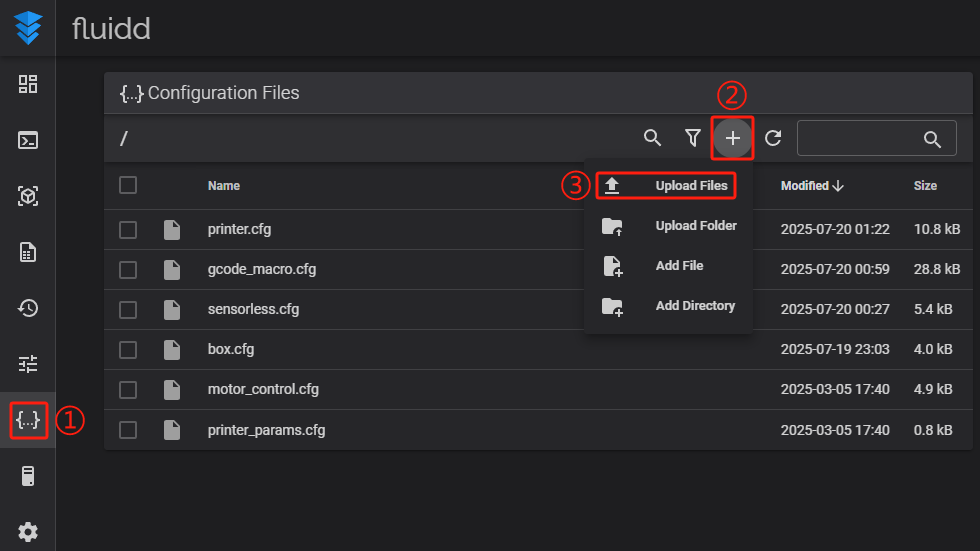

① -> ② -> ③ Upload Files，选择 Creator_Knomi_Hi_01.00.00.00.cfg 配置文件，上传到打印机中。

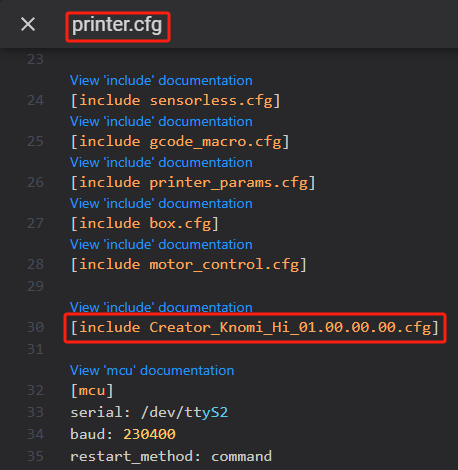

打开 printer.cfg 文件添加

[include Creator_Knomi_Hi_01.00.00.00.cfg]

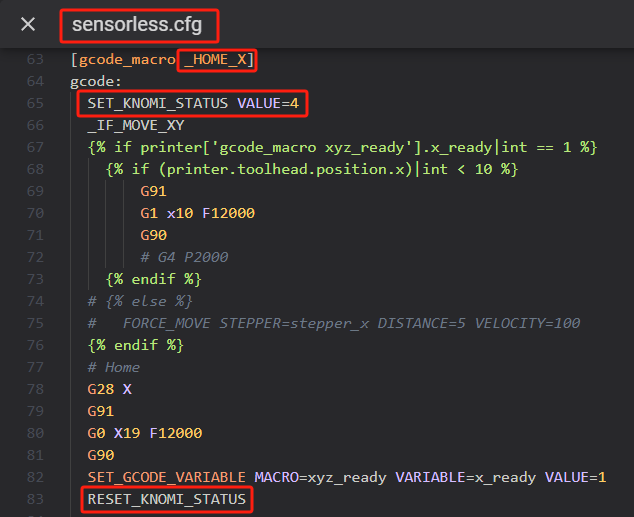

打开 sensorless.cfg 文件，在_HOME_X，_HOME_Y，_HOME_Z三个宏的开头全部都添加：
```
SET_KNOMI_STATUS VALUE=4
```
在三个宏的末尾全部都添加：
```
RESET_KNOMI_STATUS
```
注意：图中仅截取了“_HOME_X”部分的内容，“_HOME_Y”，“_HOME_Z”部分也需要像“_HOME_X”这样添加对应的内容。

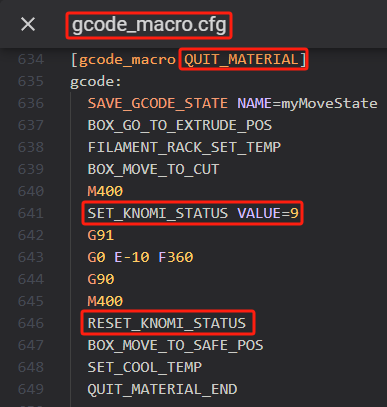

打开 gcode_macro.cfg 文件，在QUIT_MATERIAL宏中，如下图中的位置添加：
```
SET_KNOMI_STATUS VALUE=9
```
和
```
RESET_KNOMI_STATUS
```
配置完成后，点击“SAVE & RESTART”重启服务即可应用以上配置。

用户界面说明¶

首次使用指南¶

访问Web UI配置界面。¶

连接 Creator Knomi Hi 的 AP热点
首次启动后或执行 恢复出厂设置 命令后，您将看到下面的屏幕。

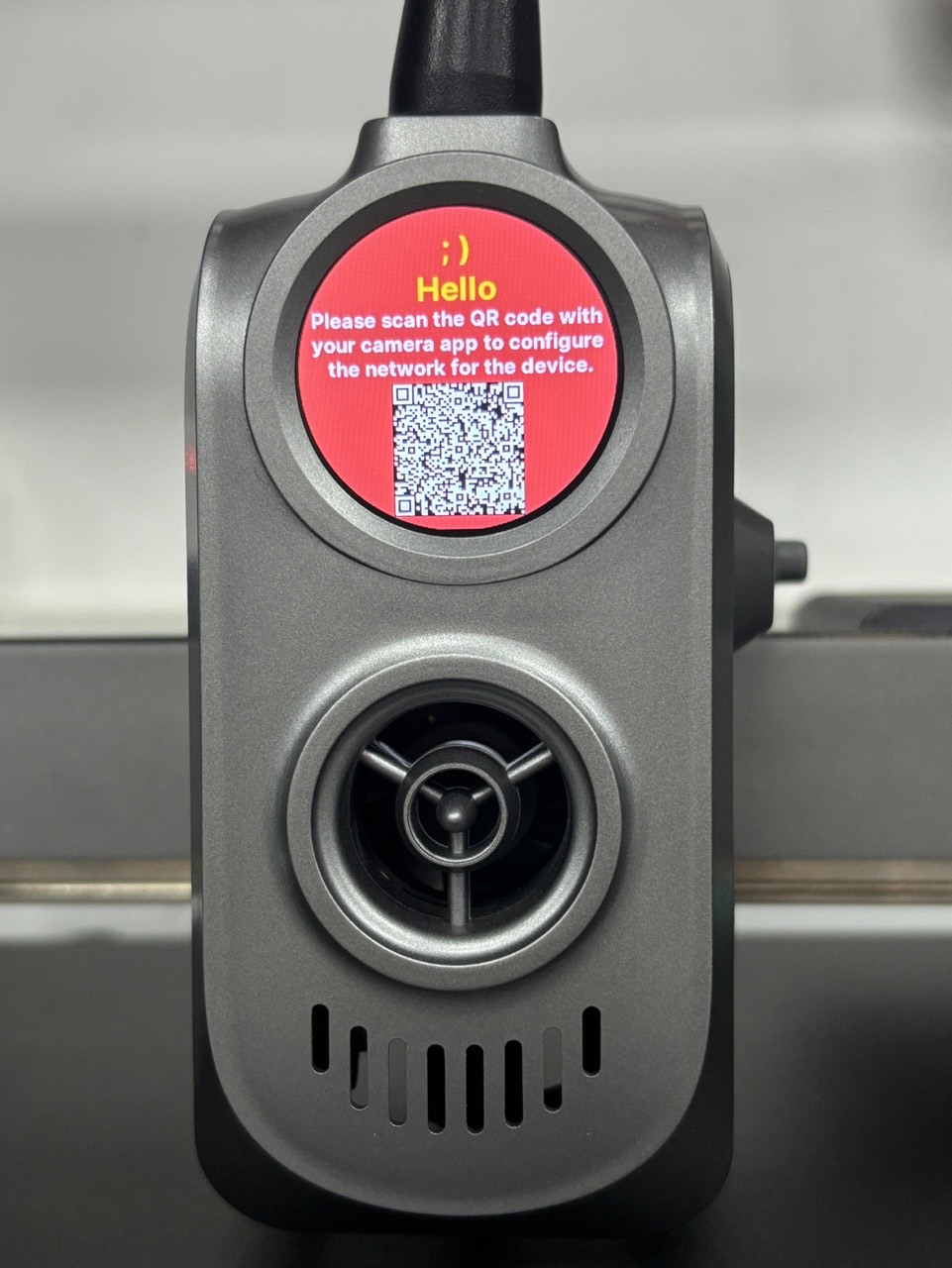

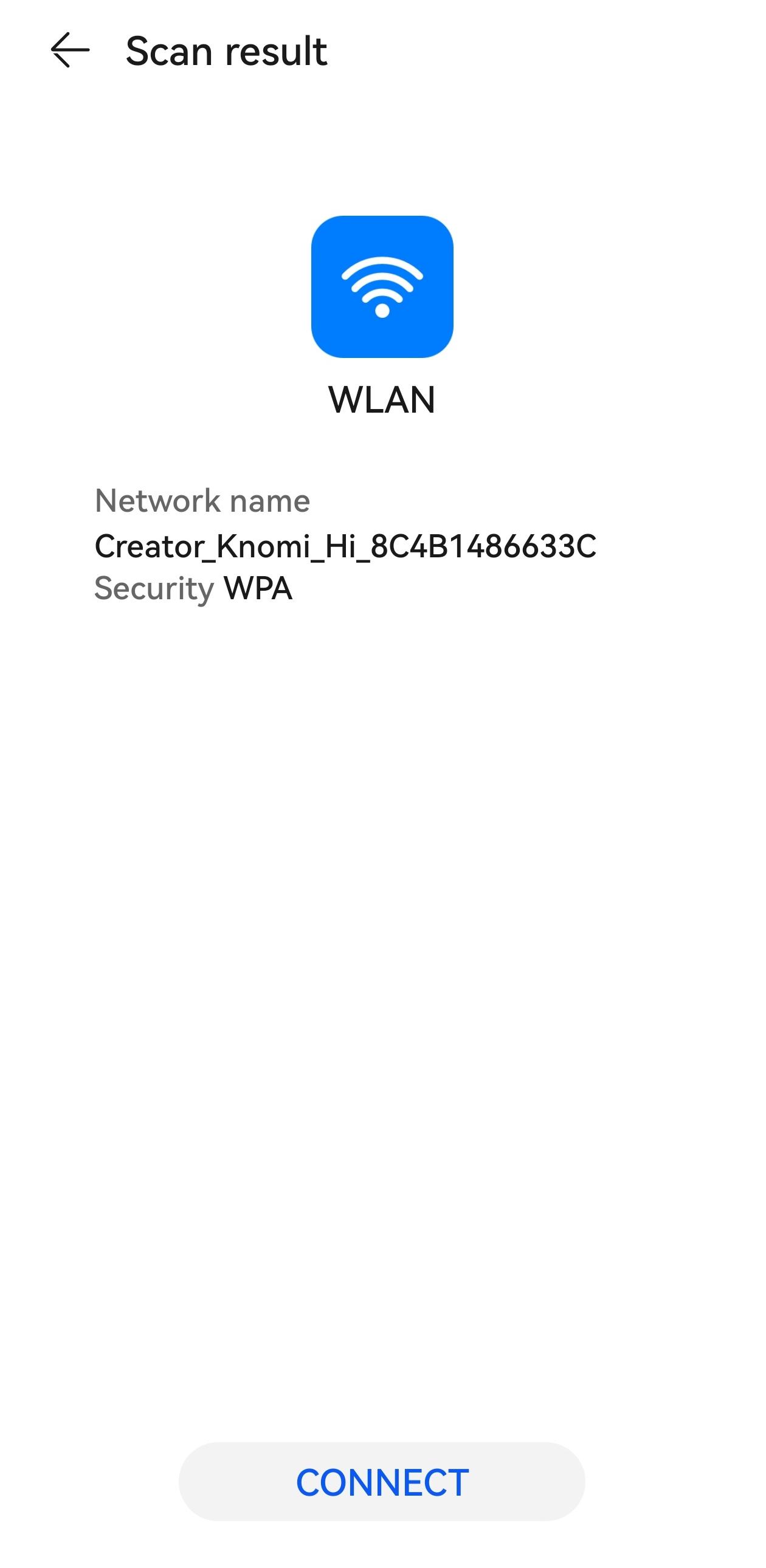

- 扫描 Creator Knomi Hi 上的二维码(如上图所示), 获取 Creator Knomi Hi 自身开启的 AP 热点的名称和密码, 点击连接。

  出厂默认的AP信息如下：
  Wi-Fi名称: Creator_Knomi_Hi_xxxxxxxxxxxx
  Wi-Fi密码: 987654321

  提示：大多数现代智能手机都支持通过相机扫描二维码功能，尤其是搭载 iOS 11 及以上版本的 iPhone 和 Android 9.0 及以上系统的设备。请确保您的设备系统及相机应用为最新版本，以获得最佳的二维码扫描体验。如果您的设备不具备上述条件，可以使用 Google Lens 等外部应用，或直接手动连接 Creator Knomi Hi 的热点（默认密码为：987654321）以访问 Web UI。
- 如果无法扫码连接，请到设备的 设置 菜单中手动连接热点。
  以 iPhone 为例：
  - 在你的主屏幕上，前往 设置-> 无线局域网。
  - 打开 无线局域网。你的设备将自动搜索可供使用的无线局域网。
  - 轻点名称以 Creator_Knomi_Hi 开头的无线局域网，输入默认密码：987654321。
  - 连接上 Creator Knomi Hi 的无线局域网后，你会在这个网络旁边看到蓝色勾号，并在显示屏右上方角落看到已连接的无线局域网图标。
连接上 AP 后，理应有 已连接（需登录/认证） 的提示，并且点击会进入Web UI配置界面。有时因为网络原因，需要等待10~20秒, 如果等待后仍然无法进入Web UI配置界面, 可以在浏览器中手动输入 192.168.254.1 访问Web UI配置界面。

将Creator Knomi Hi连接到打印机所在的Wi-Fi下¶

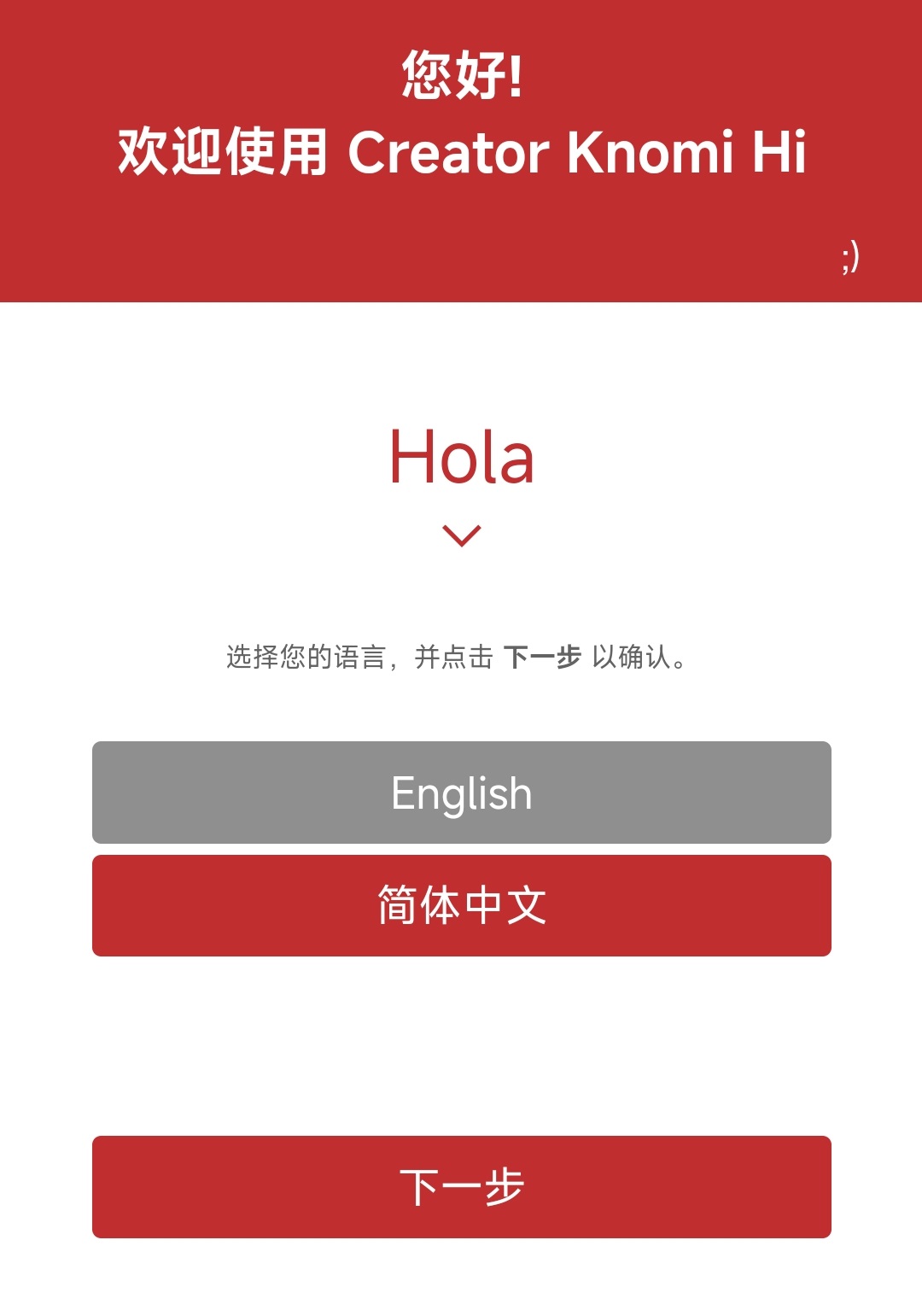

首次配置会自动进入 选择语言 界面，设置完语言后，点击 下一步。

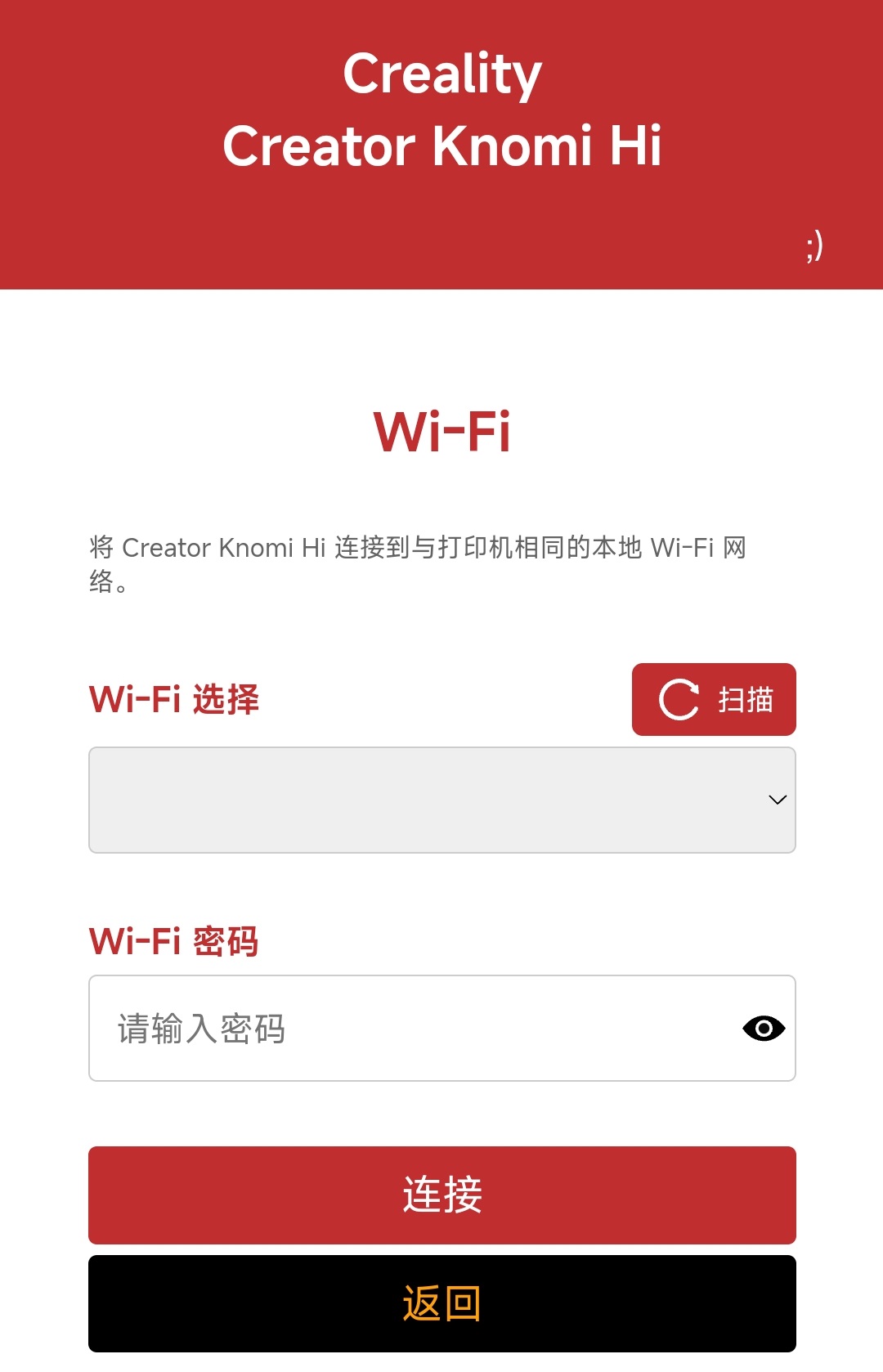

进入连接 Wi-Fi 界面，Creator Knomi Hi会自动扫描环境中的 Wi-Fi，请选择打印机所连接的 Wi-Fi 进行连接。如果没有扫描到打印机连接的 Wi-Fi, 可以点击 “扫描” 按钮重新扫描。

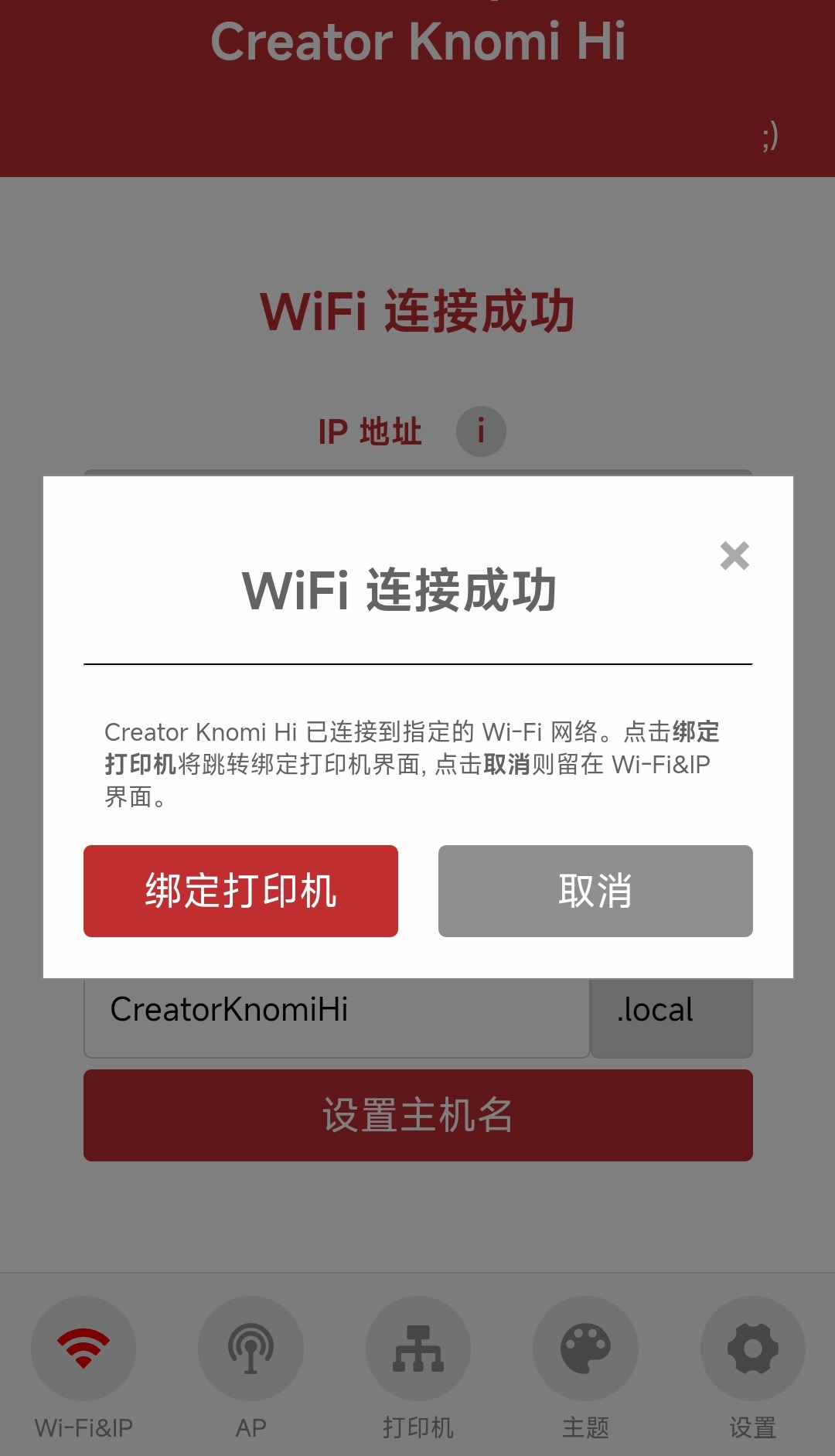

等待连接成功，连接成功后会弹出如下图中的弹窗，点击 绑定打印机 可以跳转到 打印机 界面绑定打印机。

绑定打印机¶

自动扫描¶

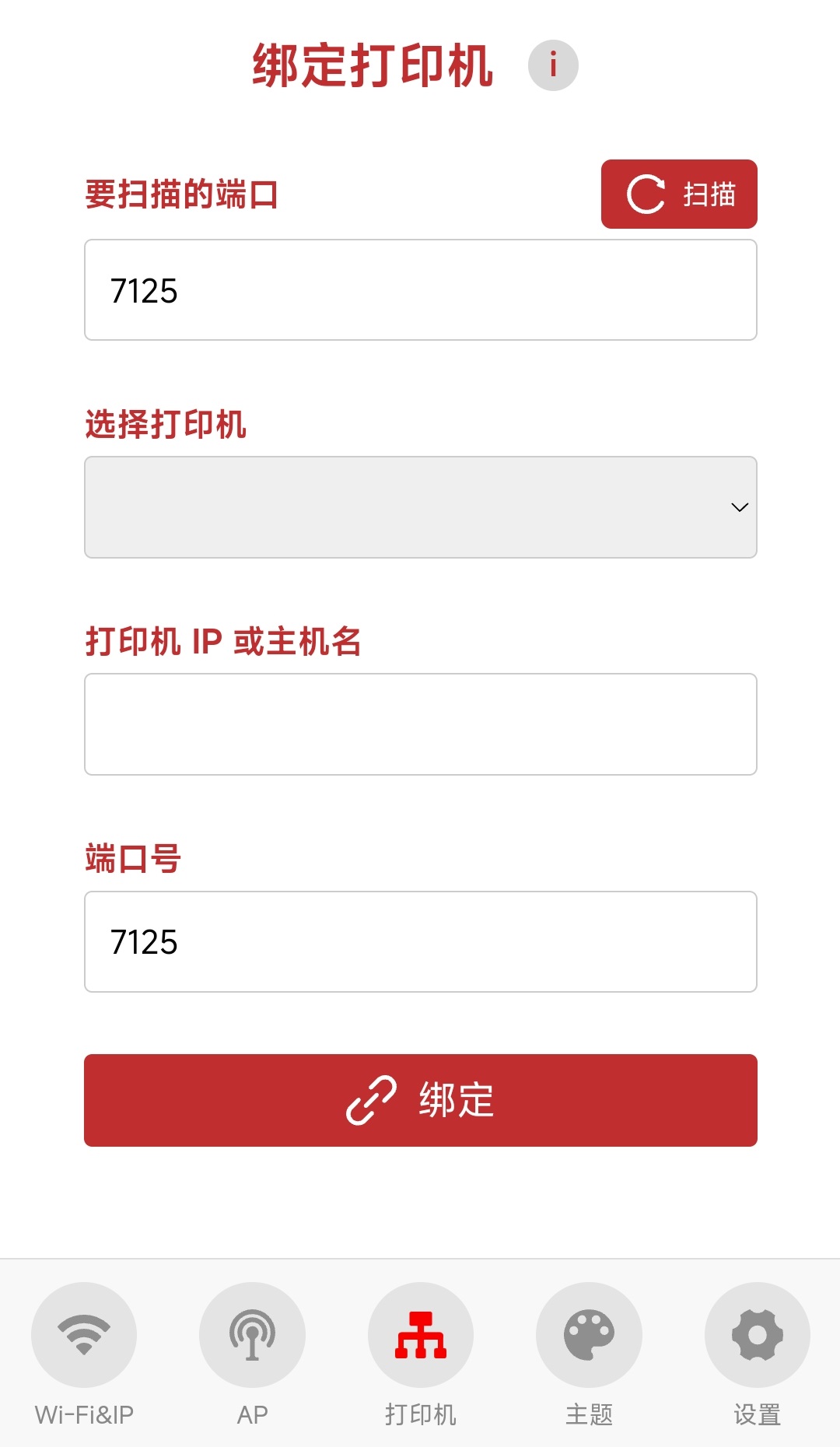

Web UI配置界面进入 打印机 界面, 设置 要扫描的端口(Crealiyt Hi 打印机默认为 7125)，点击 扫描 会扫描同一局域网下的打印机, 局域网内的活跃设备多扫描的时间就会长，设备少扫描的时间就短。一次完整的扫描最短需要50秒，最长不会超过300秒。如果此次扫描未能识别到想要连接的打印机，可以点击 扫描 按钮重新扫描，或者 手动输入 所有的信息
扫描完成后, 选择想要连接的打印机, 选择后 打印机IP或主机名 和 端口号 会自动填充。

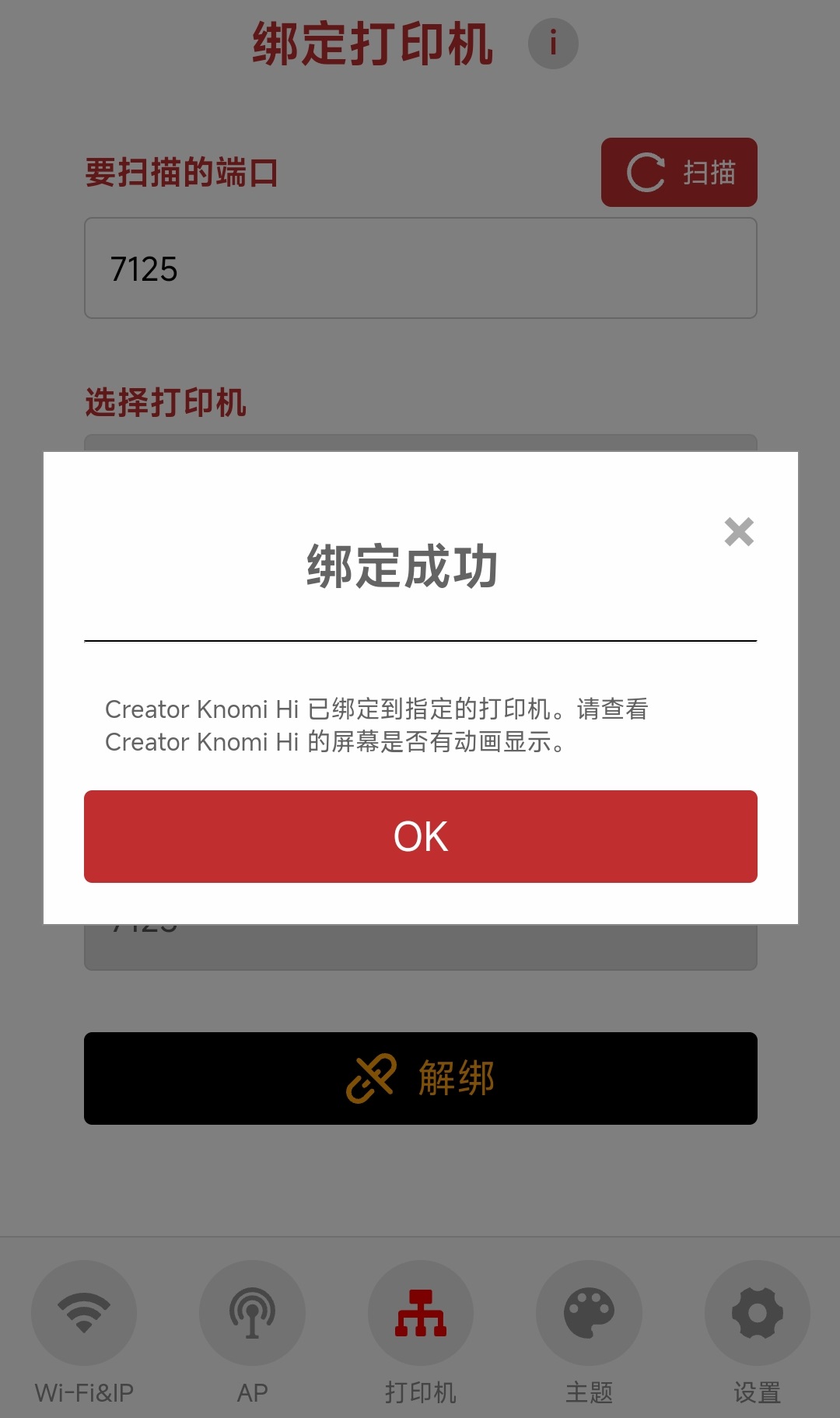

点击 绑定, 开始连接打印机, 出现 绑定成功 的弹窗意味着Creator Knomi Hi已经成功连接到打印机了。
恭喜您！现在可以尽情的享用您的 Creator Knomi Hi 了。

手动输入¶

Creator Knomi Hi 扫描打印机是通过在局域网内 ping 所有的 IP, 在 ping 通的 IP 上，使用 要扫描的端口 通过 http GET 获取打印机数据，获取到合法的打印机数据后即将此 IP 放入扫描到的打印机列表中。此方法可能无法扫描到所有的打印机，我们可以 手动输入 绑定打印机所需要的信息。

如果您局域网内的打印机数量不多，但是却仍然扫描不到打印机，我们可以先尝试 手动输入 绑定打印机所需要的所有信息。如果Creator Knomi Hi无法连接到打印机，可能是您路由器的一些安全特性，禁止了局域网内的设备互相通信。请联系客服 support01@bigtree-tech.com 协助您做进一步的排查。

在打印机上找到 IP，并输入到Web UI上对应的输入栏中。
- ① 设置
- ② 网络 -> ③ IP
- 打印机默认的端口号为 7125
点击 绑定, 开始连接打印机, 出现 绑定成功 的弹窗意味着Creator Knomi Hi已经成功连接到打印机了。
恭喜您！现在可以尽情的享用您的 Creator Knomi Hi 了。

各GIF状态说明¶

由于硬件的限制，Creator Knomi Hi 规定单个GIF大小不能超过1.5MB(1536KB, 1MB=1024KB), 并且所有的GIF大小之和不能超过3MB(3072KB,1MB=1024KB)。
出厂状态下所有的GIF占用的空间为 1374.06KB（与下表中所有的大小之和有细微的不同，这是由于每个GIF的大小数据只保留了小数点后两位），剩余 1697.94KB 可用。

	Web UI中的文件名称	出现的条件（需已绑定上打印机）	出厂GIF的大小	出厂GIF的分辨率（宽 x 高）
1	待机状态.gif	打印机处于空闲状态	242.21KB	240 x 240
2	喷嘴加热.gif	喷嘴正在加热	146.11KB	240 x 240
3	热床加热.gif	热床正在加热	72.74KB	240 x 240
4	调平.gif	正在自动调平	133.82KB	240 x 240
5	归零.gif	正在回原点	149.86KB	240 x 240
6	Z轴对齐.gif	正在Z轴对齐	172.79KB	240 x 240
7	清洁喷嘴.gif	正在清理喷嘴	82.4KB	240 x 240
8	XY轴共振补偿.gif	正在校准共振补偿	59.44KB	240 x 240
9	切割耗材.gif	正在切料	12.56KB	240 x 240
10	回抽耗材.gif	正在抽回当前的耗材	108.79KB	240 x 240
11	挤出旧耗材.gif	正在冲刷旧的耗材	17.51KB	240 x 240
12	打印成功.gif	打印已完成	18.4KB	240 x 240
13	正在打印.gif	正在打印中	157.43KB	240 x 240

屏幕保护¶

为避免屏幕长时间显示同一个静态画面导致的烧屏，Creator Knomi Hi内置了屏幕保护的逻辑，在显示静态画面时，每隔15s显示一次内置的屏保GIF(此GIF不支持自定义)，屏保GIF显示时间为 2s。

屏保GIF的效果如下：
以下静态界面中具有屏保逻辑：
- 无效的 IMG 界面
- 出厂时的 Hello 界面
- Wi-Fi 扫描完成界面
- Wi-Fi 连接失败界面
- Wi-Fi 密码错误界面
- 绑定打印机界面
- 打印机扫描完成界面
- 打印机未就绪界面

Wi-Fi & IP 界面¶

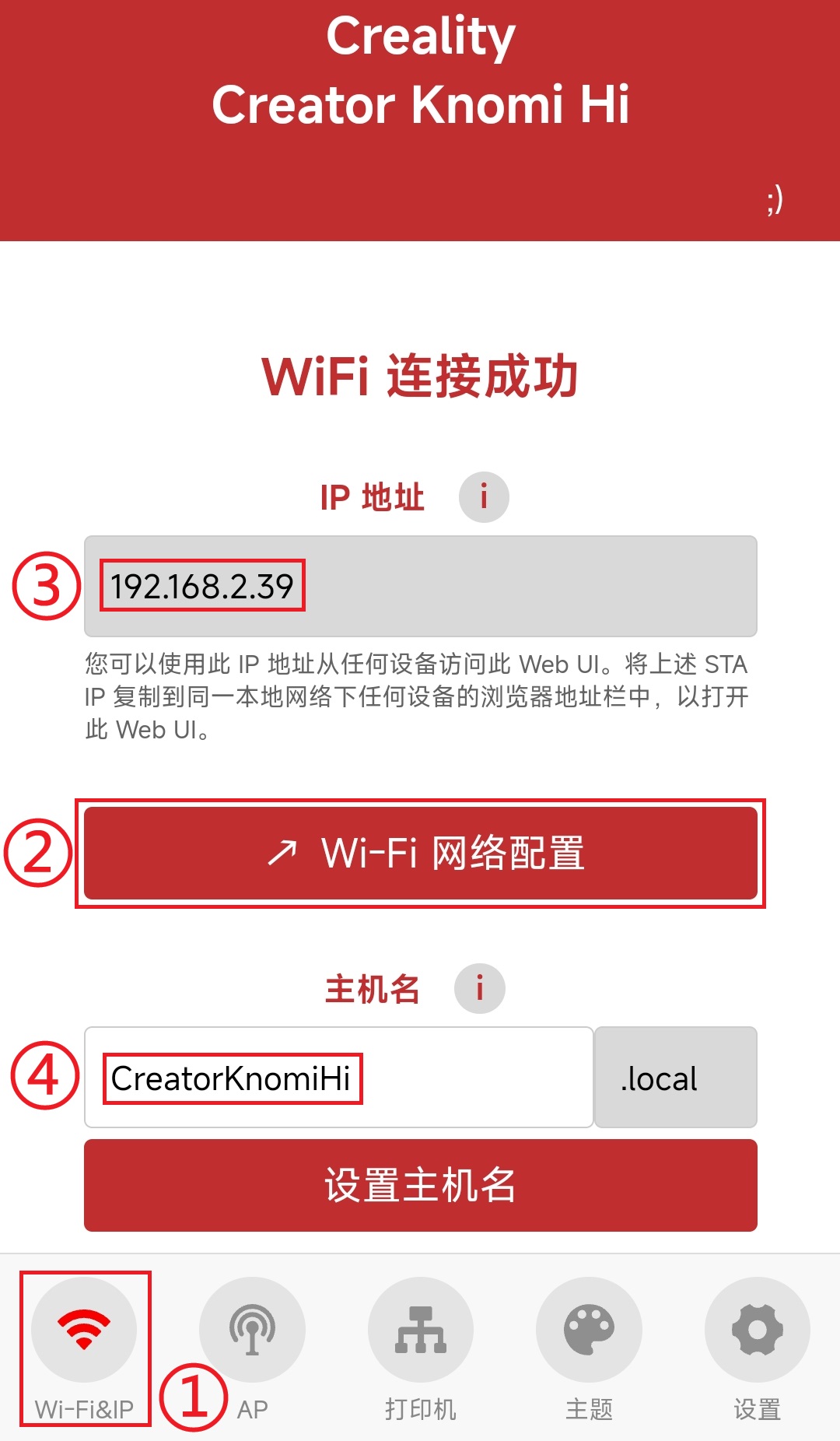

① 进入 Wi-Fi&IP 界面
② 如果您想要重新配置 Creator Knomi Hi 要连接的 Wi-Fi，可以点击 Wi-Fi 网络配置 按钮再次进入配置 Wi-Fi的界面重新配置要连接的 Wi-Fi。

提示：Creator Knomi Hi 更换所连接的 Wi-Fi 后，Creator Knomi Hi 所在的局域网和 IP 地址可能发生改变，若在设备连接到与 Creator Knomi Hi 所连接的 Wi-Fi 相同的局域网下改变此配置，则设备会与 Creator Knomi Hi 断开通信连接，需要将设备也重新连接到 Creator Knomi Hi 新连接的 Wi-Fi 网络下才可重新建立通信连接。为避免此类情况，建议将设备连接到 Creator Knomi Hi 的 AP 热点，然后再修改此配置。
③ 配网完成后，推荐客户将手机、电脑等设备连接到与 Creator Knomi Hi 所连接的 Wi-Fi 相同的局域网下，并通过在浏览器地址栏输入 IP 地址访问 Web UI。为避免遗忘 IP地址，可利用手机主屏幕书签功能，方便快速访问。
④ 若设备连接到与 Creator Knomi Hi 所连接的 Wi-Fi 相同的局域网下，用户可以通过主机名直接访问 Web UI，例如出厂默认的主机名是 Creator_Knomi_Hi，我们可以直接访问 http://CreatorKnomiHi.local ，不区分大小写。如果设备开了VPN, 那么通过主机名访问的方式可能会失效, 此时请直接使用 IP 访问。
用户可以自定义主机名，但是请遵守以下规则：
- 只能由字母（a-z、A-Z）、数字（0-9）、以及连接符（-）组成，并且首字符必须是字母。
- 长度不低于8个字符，不超过32个字符 (在V1.0.2及其之前版本的固件上, 请不要超过15个字符, 否则设备会无法启动，需要更新到V1.0.3及其之后版本的固件)。
修改完成后，点击 设置主机名 将设置的主机名发送给 Creator Knomi Hi，若出现如下图中的弹窗，说明主机名已经重新设置成功，主机名修改后需要重新启动才可以生效，直接点击弹窗中的 OK 按钮，Creator Knomi Hi 会 立刻重启，若我们不想立刻重启，可以点击弹窗右上角的 x 按钮关闭弹窗。

AP 界面¶

若设备是连接到 Creator Knomi Hi 的 AP 热点访问的 Web UI，关闭或者修改 Creator Knomi Hi 的 AP 信息都会导致设备与 Creator Knomi Hi 断开通信连接。为避免此类情况，建议将设备连接到与 Creator Knomi Hi 所连接的 Wi-Fi 相同局域网下再修改此配置。

① 进入 AP 界面
② 打开/关闭 Creator Knomi Hi 的 AP 热点。关闭AP热点后将无法连接到 Creator Knomi Hi 的热点去访问 Web UI，关闭前请务必记录 Creator Knomi Hi 在其所处的 Wi-Fi 的IP，以便使用同一 Wi-Fi 的设备通过 IP 访问 Web UI。
③ 修改 Creator Knomi Hi 的 AP 热点，默认配置为：
Wi-Fi名称: Creator_Knomi_Hi_xxxxxxxxxxxx
Wi-Fi密码: 987654321
热点 IP: 192.168.254.1
如果仅修改Wi-Fi名称和密码，修改完成后不用重启，Creator Knomi Hi会在后台重新创建新的 AP 热点，但是修改热点 IP需要重启才会生效。

主题设置和IMG分享¶

主题设置 ¶

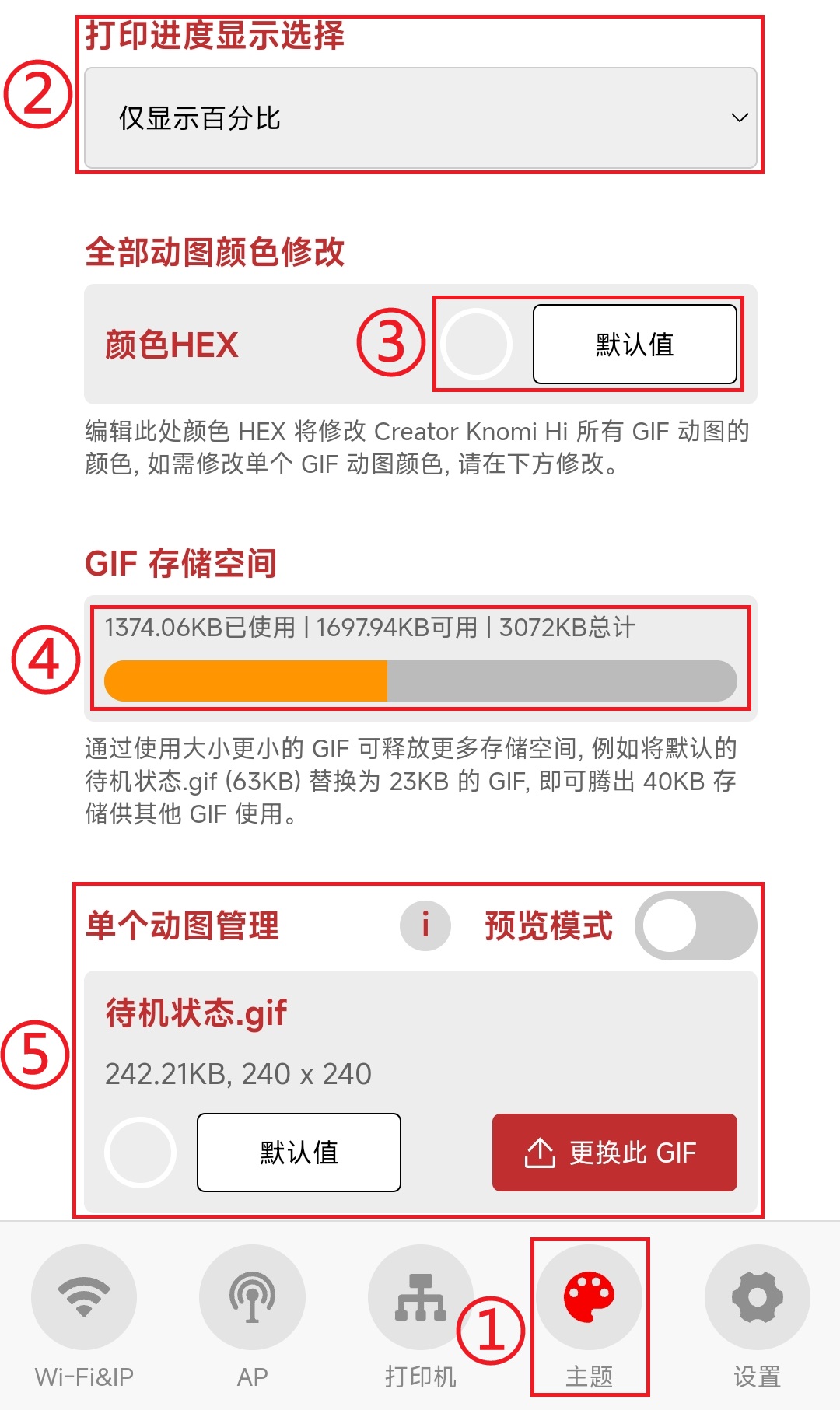

① 进入 主题 界面
② 打印进度显示选择，有以下3种选项：
- 仅显示百分比：打印机打印时，屏幕上显示实时的打印进度
- 仅显示 GIF：打印机打印时，屏幕上显示代表打印中的 GIF 图片
- 百分比和 GIF 交替显示：打印机打印时，屏幕上交替显示实时的打印进度和 GIF 图片，并且每隔 10s 切换一次显示

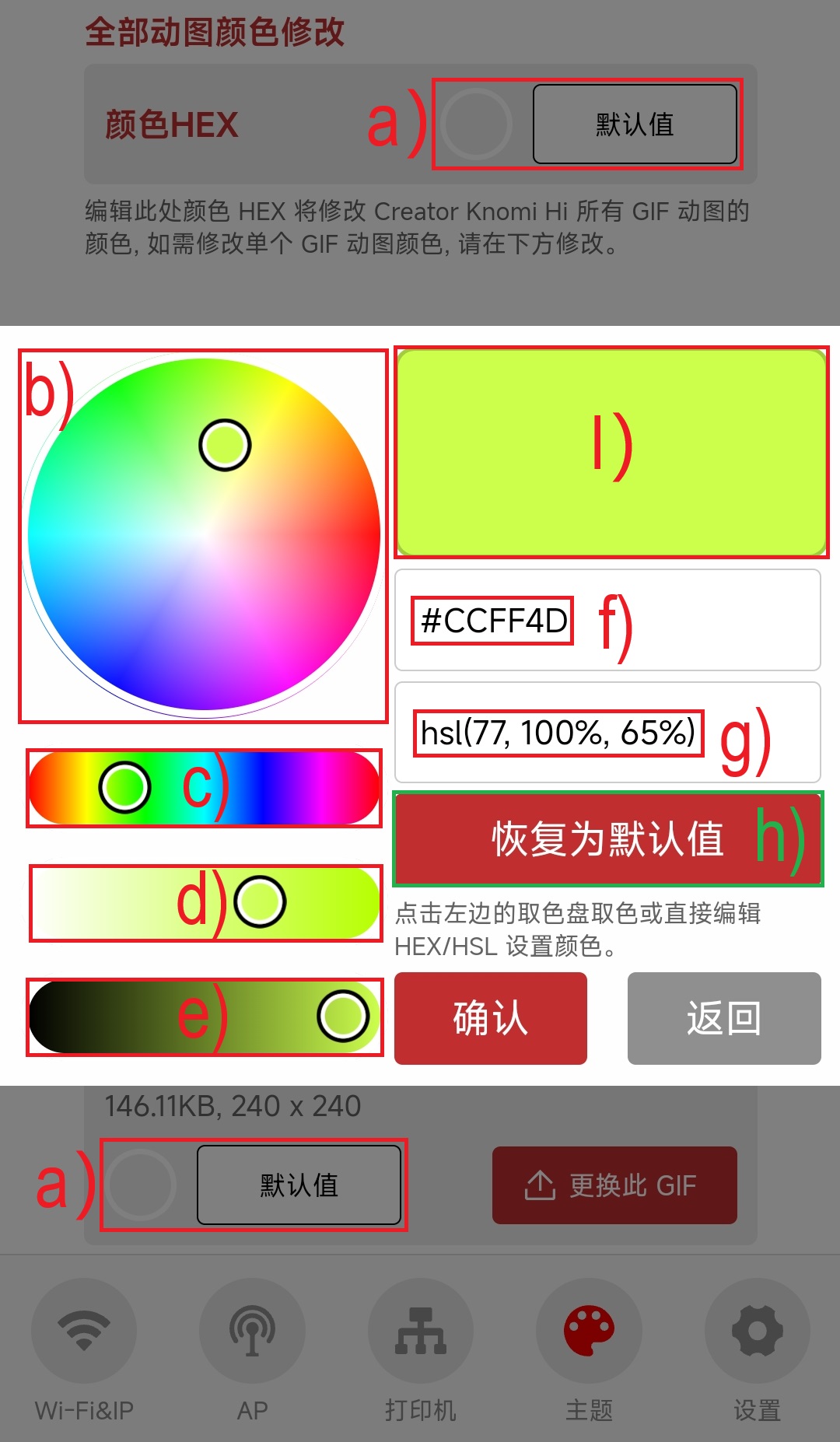

③ 设置 GIF 的颜色
- a) 点击此按钮，弹出设置GIF颜色的界面
- b) HSL 取色盘（HSL是什么？）
- c) HSL的H色相参数，范围值为：0~360°
- d) HSL的S饱和度参数，范围值为：0~100%
- e) HSL的L亮度参数，范围值为：0~100%
- f) 颜色对应的RGB 的16进制值，16进制下每个值的范围均为 0_255（0x000xFF）, 可以直接修改此处的值来得到想要的颜色。如图中所示的 #CCFF4D 意味着：
  - R（红色）：0xCC (204/255)
  - G（绿色）：0xFF (255/255)
  - B（蓝色）：0x4D (77/255)
- g) 颜色对应的HSL的值，H色相的范围为：0~360°， S饱和度的范围为：0_{100%，L亮度的范围为：0}100%，可以直接修改此处的值来得到想要的颜色。如图中所示的 hsla(77, 100%, 65%) 意味着：
  - H（色相）：77°
  - S（饱和度）：100%
  - L（亮度）：65%
- h) 点击清除设置的颜色，GIF会显示原本的颜色
- i) 预览所设置颜色的区域
④ 查看GIF 储存空间用量，由于 Creator Knomi Hi 硬件的限制，所有的 GIF 大小之和不能超过 3MB (3072KB,1MB=1024KB)，超出此大小 Web UI 会阻止更新并弹窗提醒。
⑤ 每个 GIF 图片单独设置，包括颜色和自定义GIF图片。
可以打开/关闭 预览此GIF 开关来显示/隐藏 预览 按钮，点击 预览此GIF 可以使 Creator Knomi Hi 进入预览模式，屏幕上将显示 预览此GIF 字样，在屏幕上可查看到自定义 GIF 的效果，若想退出预览模式，请关闭 预览此GIF 开关，或者直接跳转到除 主题 界面之外的其他界面。
自定义GIF注意
- Creator Knomi Hi 所使用的屏幕分辨率 宽 x 高 为 240 x 240 像素，超过此分辨率的图片无法完整显示在屏幕上，所以只允许使用小于或等于此分辨率的GIF。超出此限制的GIF，推荐使用工具重新调整GIF的分辨率，使其符合要求。（例如： https://www.iloveimg.com/resize-image/resize-gif）。
  - 点击网页中的 Select images 按钮选择 GIF 图片，或者直接将GIF图片拖到此界面中
  - 确保勾选了网页右侧的 Maintain aspect ratio，避免改变长宽比例导致画面效果不协调
  - 修改 Width (px): 和 Height (px): 中较大的参数到不超过 240, 如果 Width (px): 和 Height (px): 参数是一样的，随便修改任意个即可
  - 点击 Resize IMAGES 按钮
  - 等待调整完成，然后点击 Download resized IMAGES 按钮下载调整后的 GIF.
单个 GIF 的尺寸不能超过 1.5MB(1536KB, 1MB=1024KB)，所有 GIF 一起的尺寸不能超过 3MB(3072KB,1MB=1024KB)。
新的GIF的大小不能超过被替换的GIF大小与剩余空间之和，否则 Web UI 会拒绝替换并弹窗提醒大小超出容量限制。在 ④ 中可以查看剩余空间，在 ⑤ 中可以查看每个GIF的大小。
例如：
使用新的GIF替换 待机状态.gif，出厂的GIF大小为 242.21KB，出厂剩余的容量为 1697.94KB，所以新的GIF大小不能超过 242.21KB + 1697.94KB = 1940.15KB。

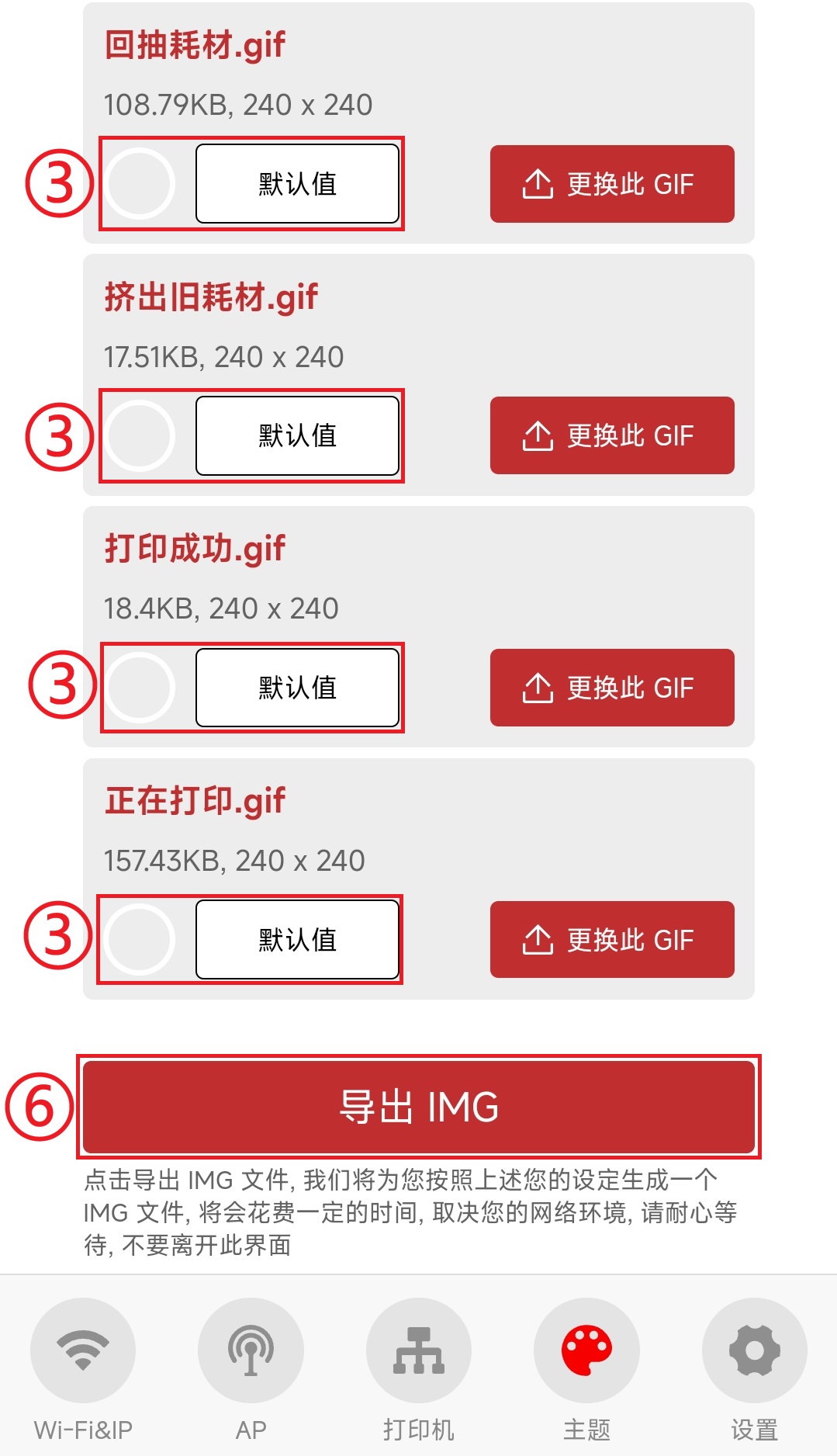

⑥ 将自定义的 GIF 下载导出成IMG文件，方便备份或者分享您的自定义GIF设计。

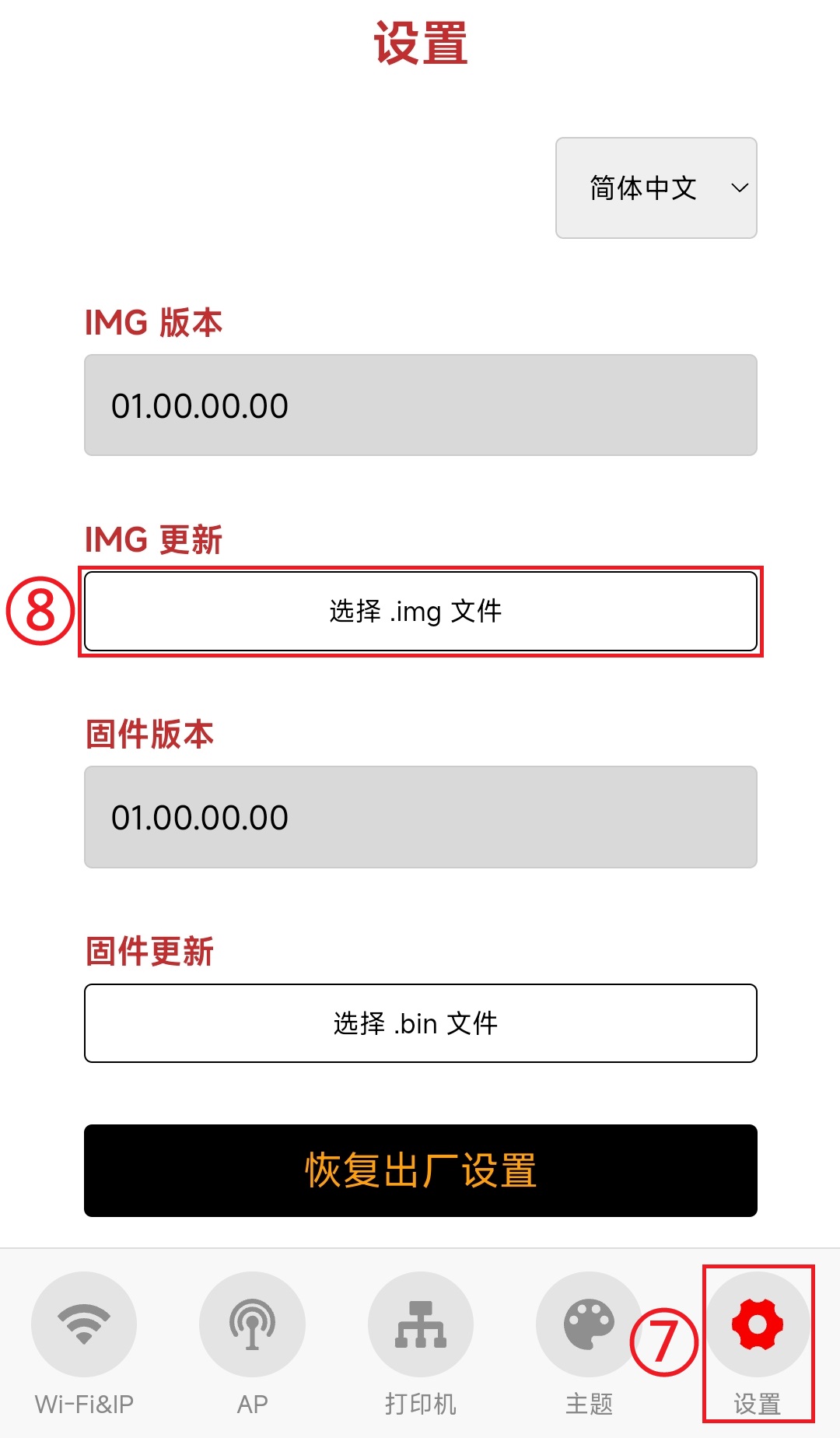

⑦ ⑧ 将别人分享的IMG文件更新到Creator Knomi Hi中

应用IMG文件到Creator Knomi Hi¶

下载IMG主题文件
- 下载社区中其他用户分享的Creator Knomi Hi 的 .img 文件

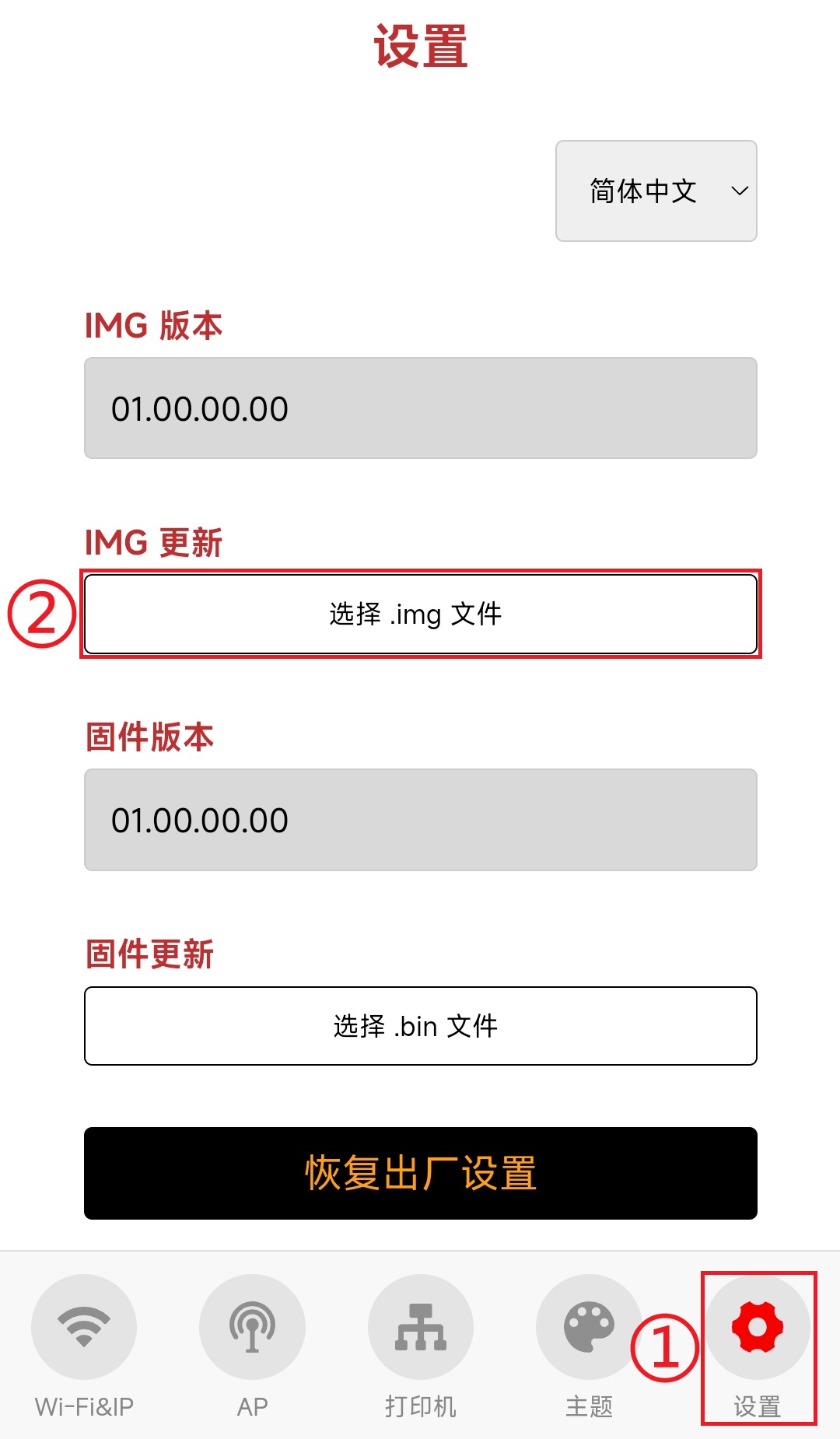

进入Creator Knomi Hi的Web UI，① 设置 -> ② 选择.img文件，然后选择刚才下载的 .img 文件，等待更新完成后，Creator Knomi Hi 会自动应用并显示新的IMG文件。

从Creator Knomi Hi导出IMG分享¶

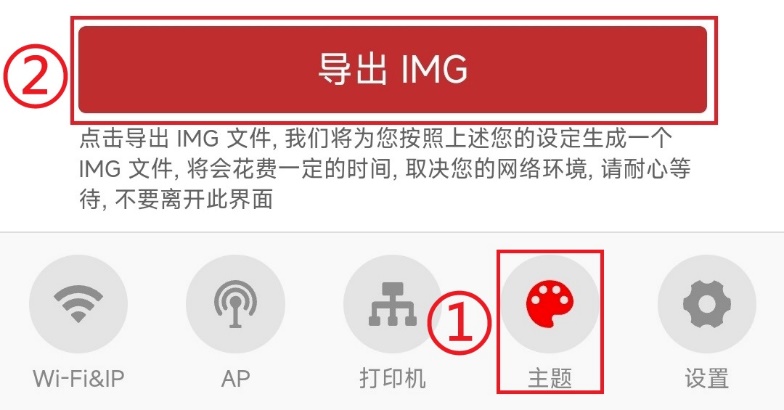

进入Creator Knomi Hi的Web UI。① 主题 -> ② 导出IMG，等待IMG文件导出完成

恢复出厂设置¶

Creator Knomi Hi恢复出厂设置会清空所有的配置，包括语言、连接的WiFi、自定义的主机名、自定义的AP热点名称和密码、绑定的打印机、打印进度显示选择。但是无法将自定义的GIF恢复为出厂GIF，GIF只能通过上传GIF或者更新IMG修改。

通过Web UI 恢复出厂设置¶

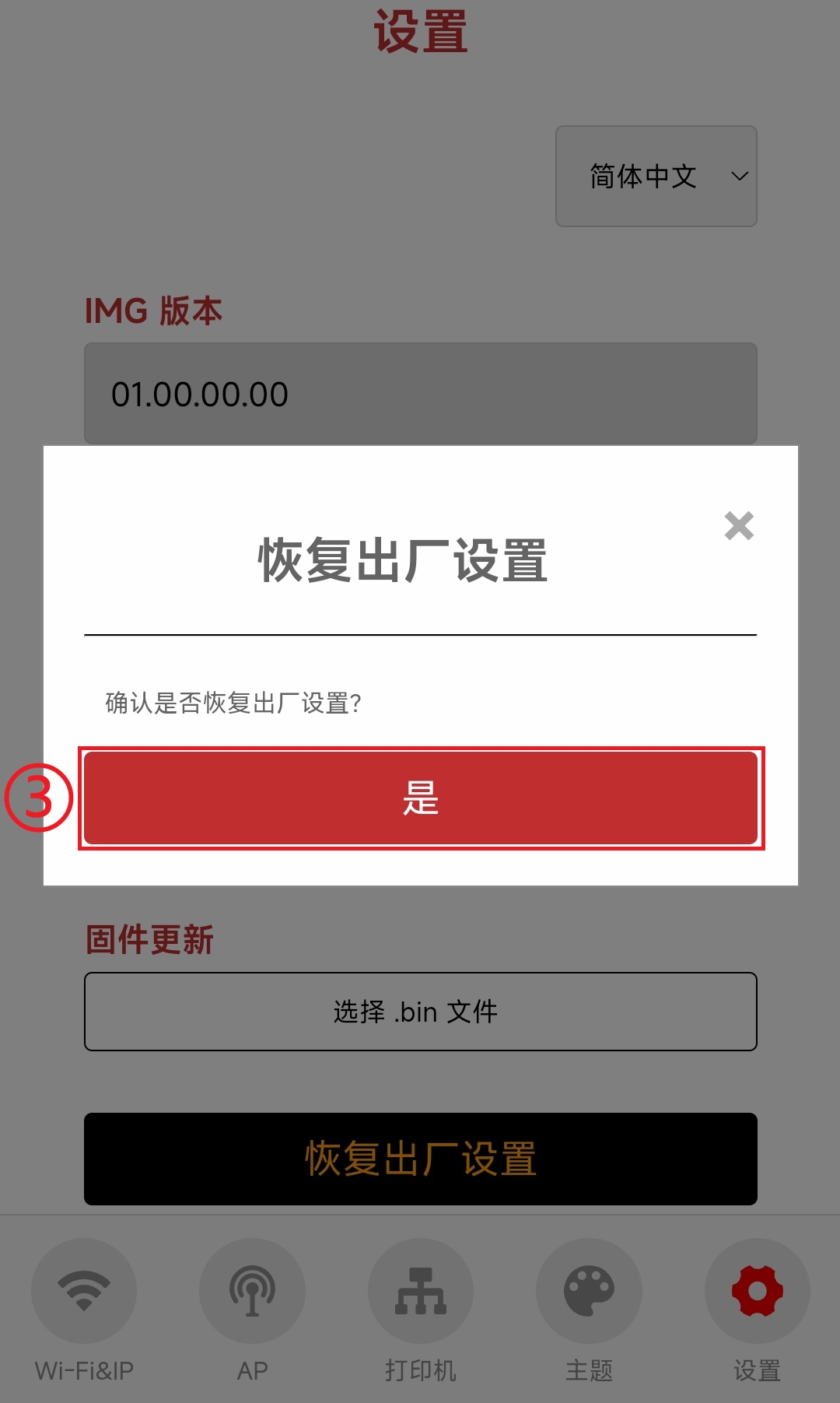

进入 ① 设置 界面，点击 ② 恢复出厂设置 按钮
会出现确认的弹窗，点击 ③ 是 确认恢复出厂设置，Creator Knomi Hi 会恢复出厂设置并重新启动。

通过按键恢复出厂设置¶

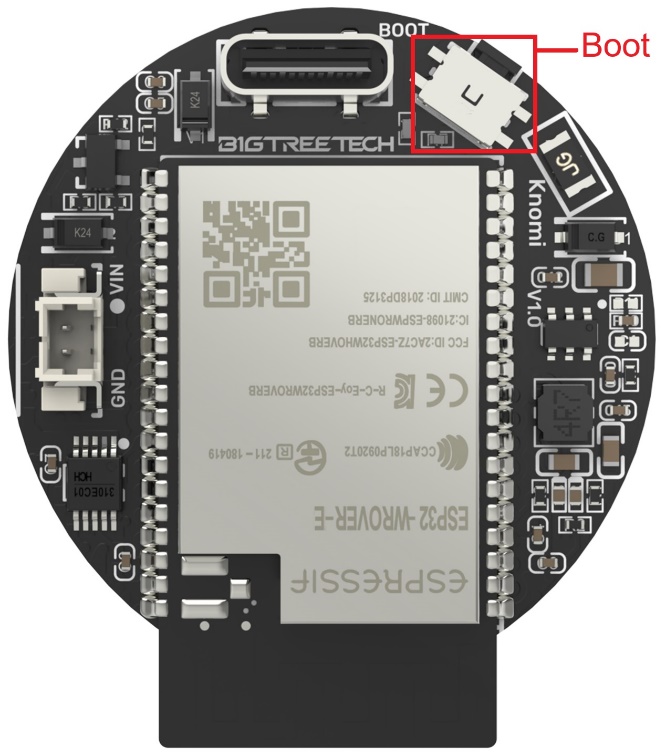

长按 Creator Knomi Hi 上的 Boot 按键5秒后，Creator Knomi Hi 会恢复出厂设置并重新启动。

固件¶

功能请求¶

如果您希望在即将发布的Creator Knomi Hi固件中增加产品需求，请在官方Creator Knomi Hi github repo上提交请求，让我们知道。

请求功能

如何更新固件¶

OTA¶

访问Web UI配置界面。

如果Creator Knomi Hi已经连接到Wi-Fi中了，可以将设备连接到此Wi-Fi相同的局域网下直接通过IP访问Web UI更新固件。也可以将设备连接到Creator Knomi Hi的AP热点上访问WebUI更新固件。这两种途径任选其一即可
- 连接到Creator Knomi Hi所在Wi-Fi的局域网下
  - 将设备连接到Creator Knomi Hi所在Wi-Fi的局域网下（Wi-Fi、以太网均可）
  - 在设备的浏览器中输入Creator Knomi Hi的IP或者主机名，主机名出厂默认为：http://CreatorKnomiHi.local，如果设备开了VPN, 那么通过主机名访问的方式可能会失效, 此时请直接使用IP访问Web UI配置界面。
- 连接Creator Knomi Hi的AP热点更新
  - 将设备连接到Creator Knomi Hi的AP热点。以iPhone为例：
    - 在你的主屏幕上，前往 设置-> 无线局域网。
    - 打开 无线局域网。你的设备将自动搜索可供使用的无线局域网。
    - 轻点名称以 Creator_Knomi_Hi_ 开头的无线局域网，输入默认密码：987654321。
    - 连接上 Creator Knomi Hi 的无线局域网后，你会在这个网络旁边看到蓝色勾号，并在显示屏右上方角落看到已连接的无线局域网图标。
  - 连接上 AP 后，理应有 已连接（需登录/认证） 的提示，并且点击会进入Web UI配置界面。有时因为网络原因，需要等待10~20秒, 如果等待后仍然无法进入Web UI配置界面, 可以在浏览器中手动输入 192.168.254.1 访问Web UI配置界面。

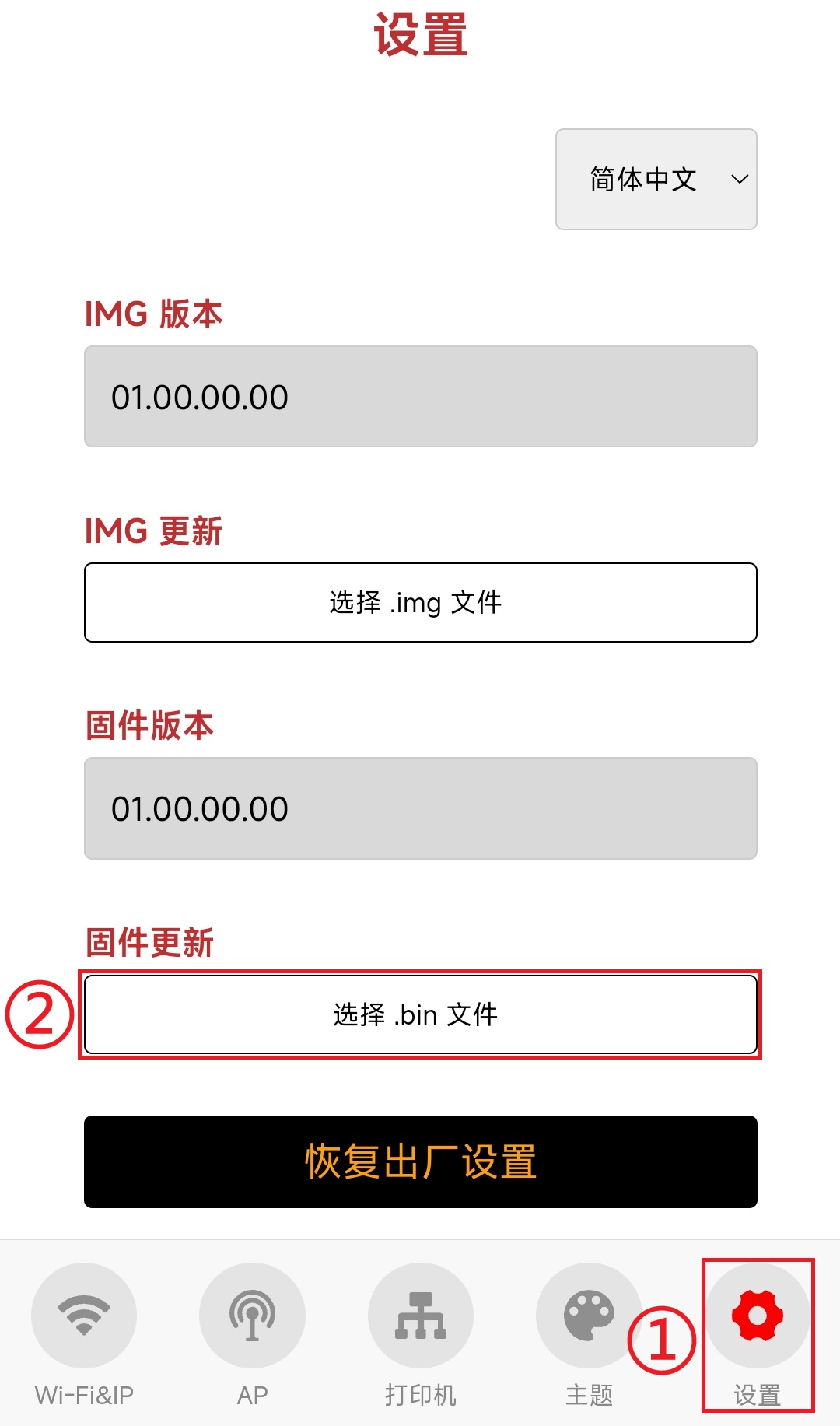

在Web UI配置界面中，进入 ① 设置 界面, 点击 ② 选择 .bin 文件, 然后选择要更新的固件, 更新完成后设备会自动重启。

flash_download_tool (Type-C 线刷)¶

注意：Creator Knomi Hi理应可以自由的OTA，此步骤仅在无法OTA时使用。

如果电脑上没有 CH340 的驱动，请先下载安装驱动 CH341SER.EXE

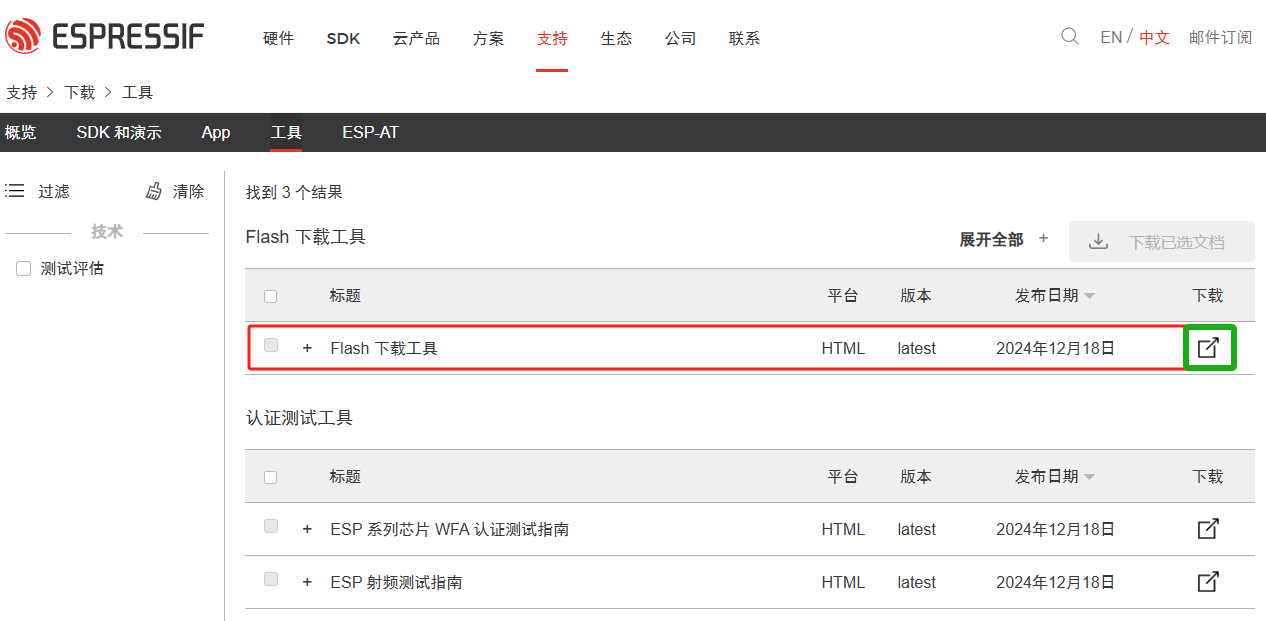

下载 Flash 下载工具
下载 Creator Knomi Hi 的固件

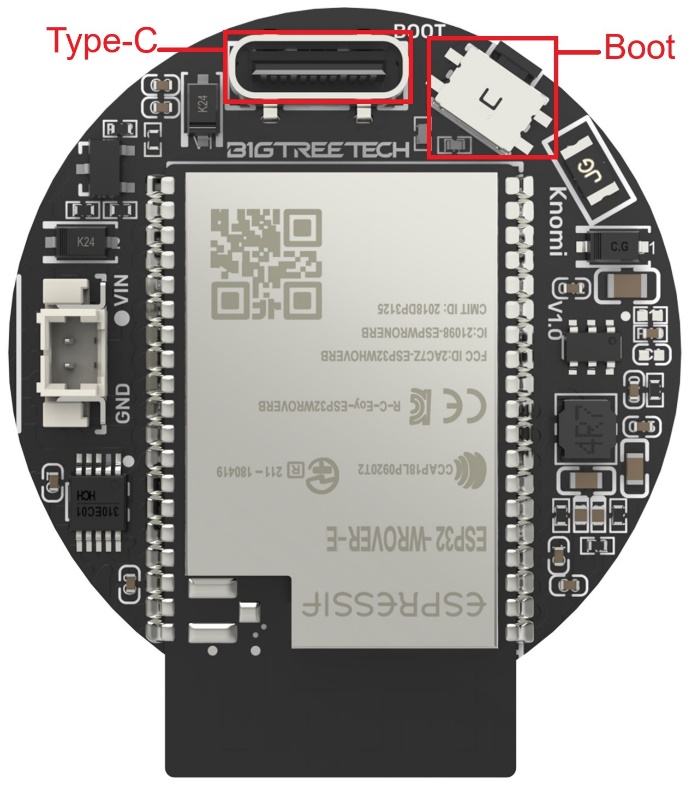

按住 Creator Knomi Hi 上的 Boot 按键, 然后通过 Type-C 插到电脑上，电脑的设备管理器中理应识别出一个新的 COM 端口

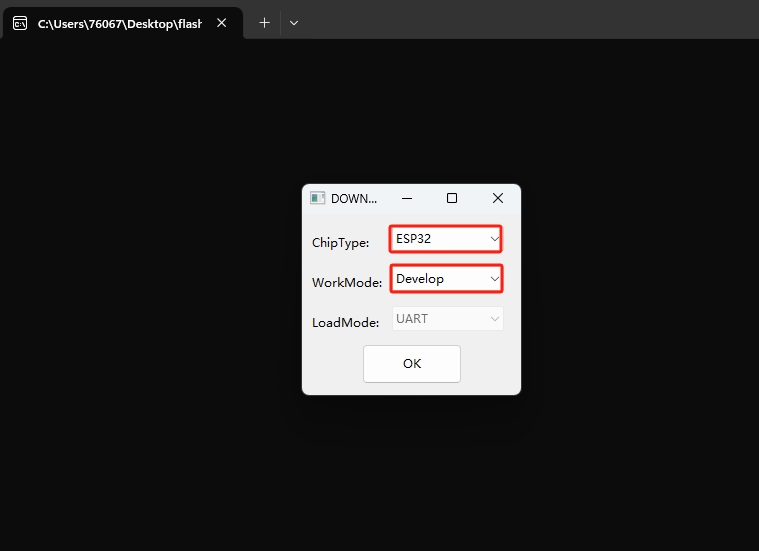

打开 flash_download_tool_3.9.8_6.exe, 在弹窗中按照下图配置

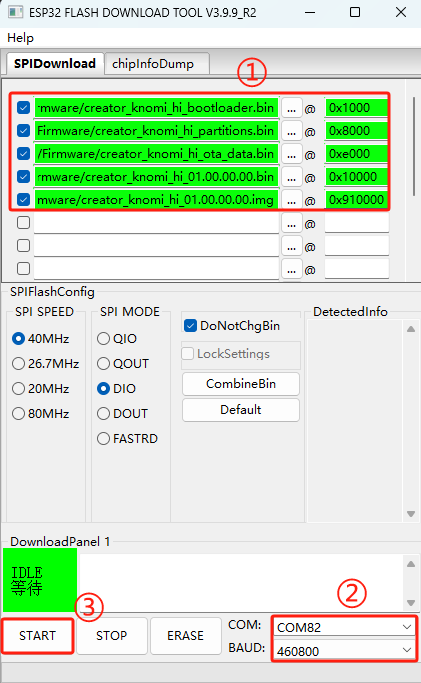

烧录软件的配置如下图
- ① 设置.bin文件的烧录地址, 并且前面的复选框都勾选上
  - creator_knomi_hi_bootloader.bin 写入到 0x1000
  - creator_knomi_hi_partitions.bin 写入到 0x8000
  - creator_knomi_hi_ota_data.bin 写入到 0xe000
  - creator_knomi_hi_01.00.00.00.bin 写入到 0x10000
  - creator_knomi_hi_01.00.00.00.img 写入到 0x910000
- ② 设置COM端口为 Creator Knomi Hi 实际的端口（可在电脑的设备管理器->端口中查看）, 并且设置一个合适的波特率, 我们推荐使用 460800
- ③ 点击 START 开始烧录，等待烧录完成, 断电重启即可。

固件历史记录 ¶

01.00.00.00 ¶

首次发布的出厂固件。

技术支持¶

这个页面对你有帮助吗？如果您对产品使用有任何进一步的问题或遇到其他问题，请随时联系我们的售后电子邮件：support01@bigtree-tech.com
