Panda Hub Plus

• 产品链接: 点击购买

产品简介

Panda Hub Plus 是一款精简的电源解决方案，专为拓竹 P1/X1/A1 系列打印机设计。它支持 5V/5A 电源输入（兼容标准适配器或 Panda Branch Plus Type-C 接口）和七个智能分配的 Type-C 输出口，可同时为多达7个设备供电。采用可打印的外壳，也可安装在P1打印机机舱内，打造整洁专业的外观。该集线器在保持最佳工作空间安全性的同时，确保每个连接设备的可靠性能。

产品特点

• 产品定位：拓竹打印机供电解决方案

• 输入：5V，5A适配器，也可以使用Panda Branch Plus的Type-C口（5V，5A）供电

• 输出：Type-C口输出（3个3A，4个1.5A）

• 可安装在P系列机舱内，方便机舱内设备供电

产品参数

• 外包装尺寸：256x124.5x63mm

• 主板尺寸：160x20mm

• 输入口: 1x Type-C

• 输出口: 7x Type-C （4x1.5A，3x3A）

• 输入电压：DC 5V

• 适配机型：拓竹X1、P1和A1系列

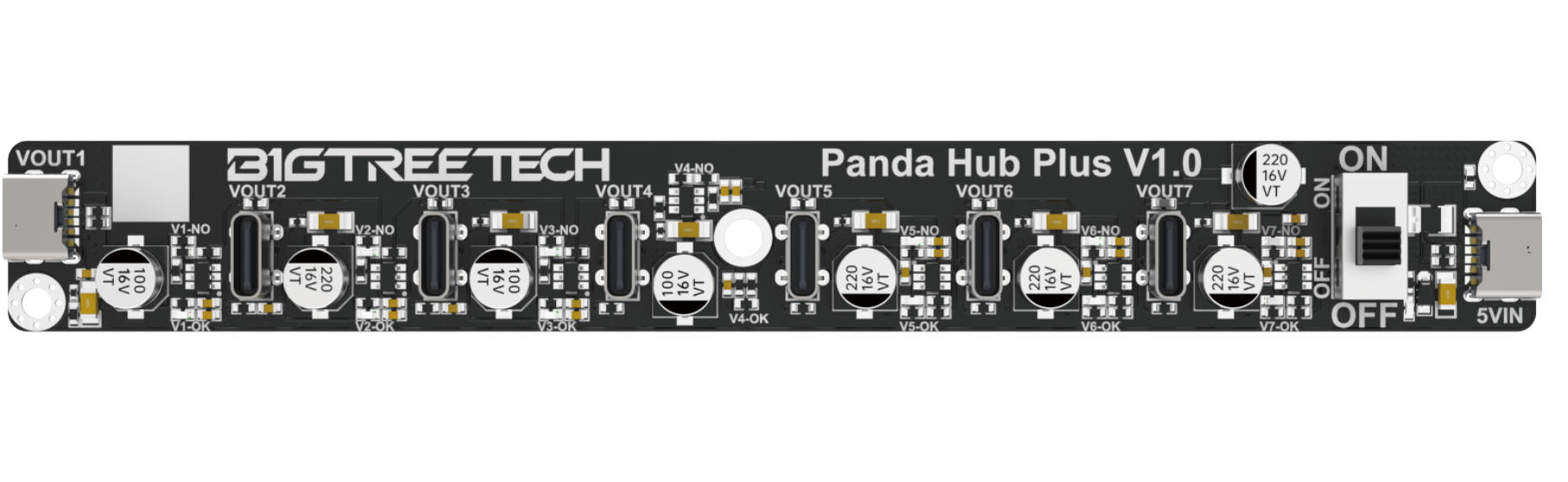

接口图

安装说明

请前往Github链接，根据不同机型下载所需的外壳文件并打印外壳。

A1mini机型

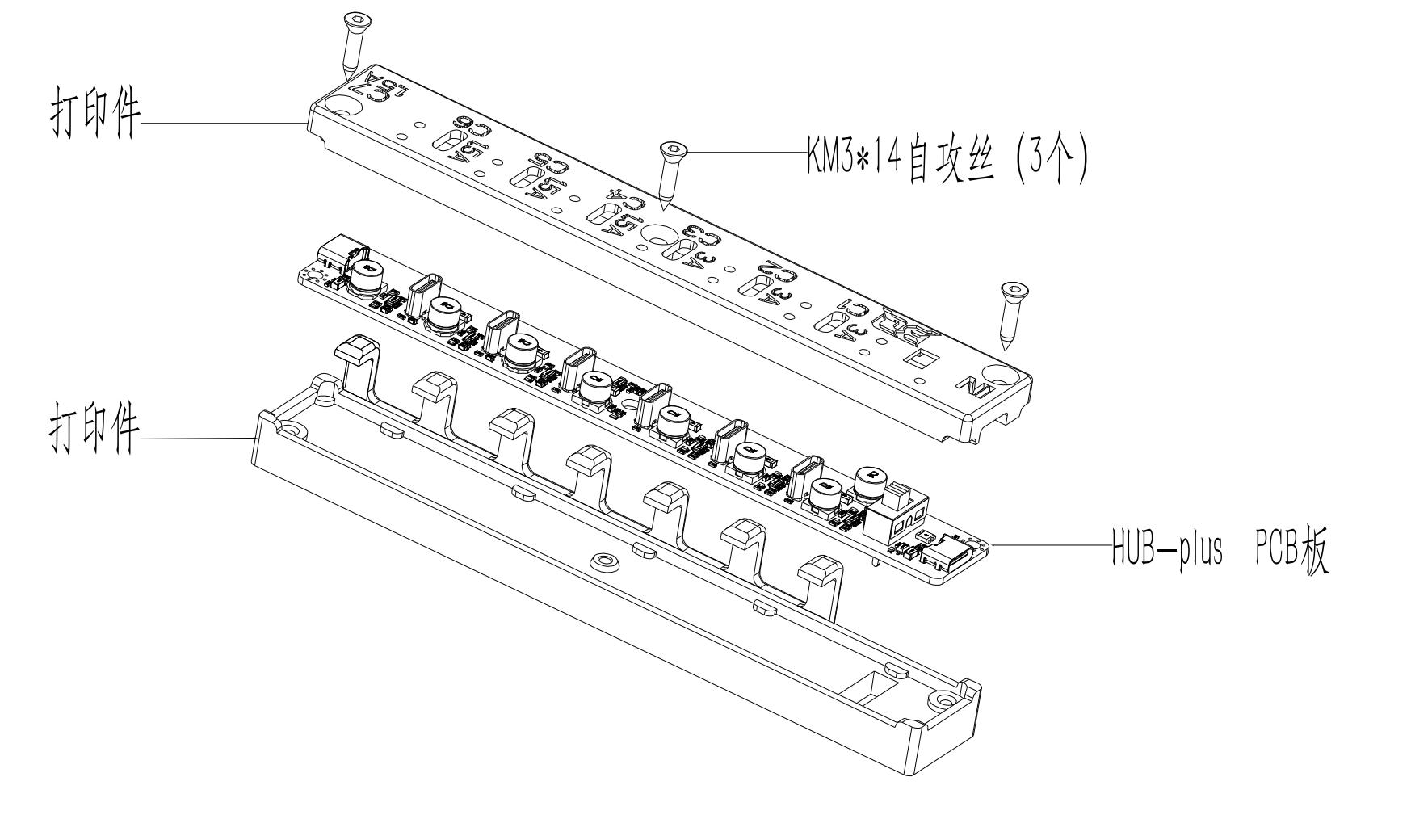

• 将PCB板放入打印好的上下壳内，用KM3*14自攻螺丝固定好。

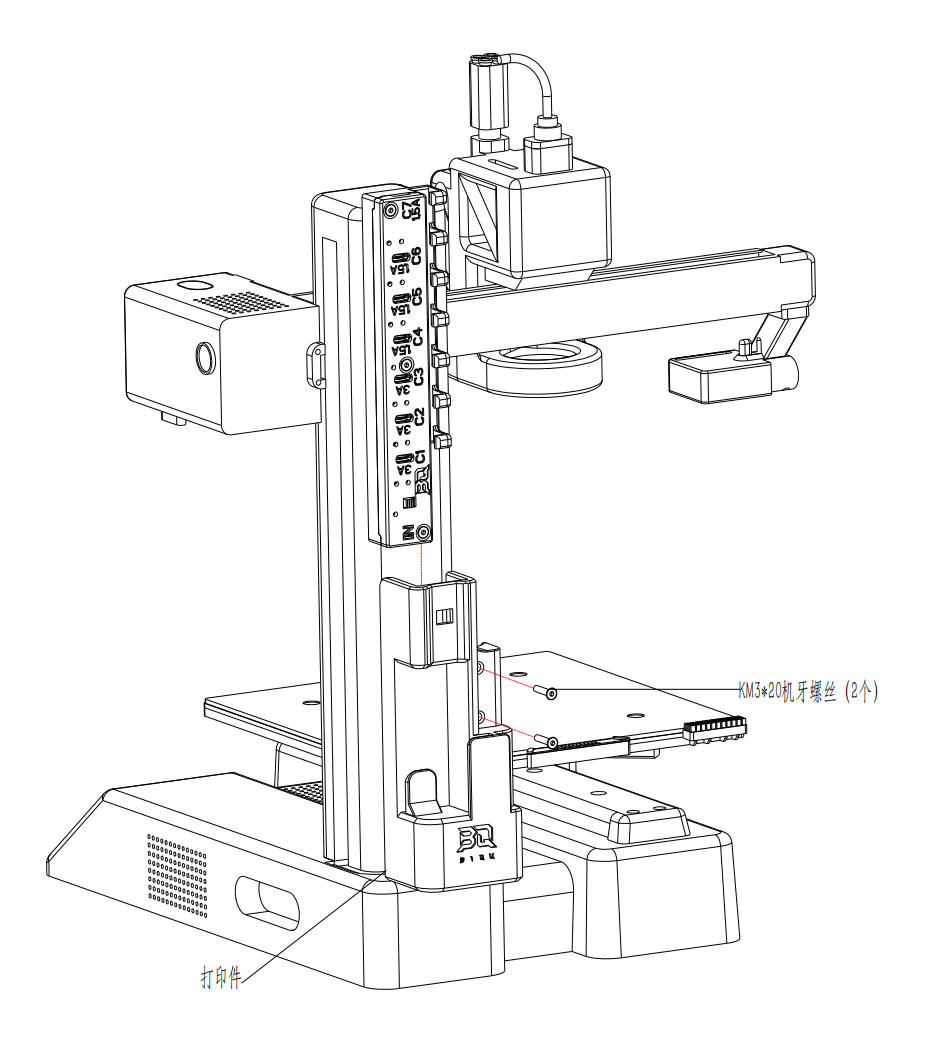

• 将打印好的支架放入如图对应的位置，用M3*20机牙螺丝固定。



A1机型

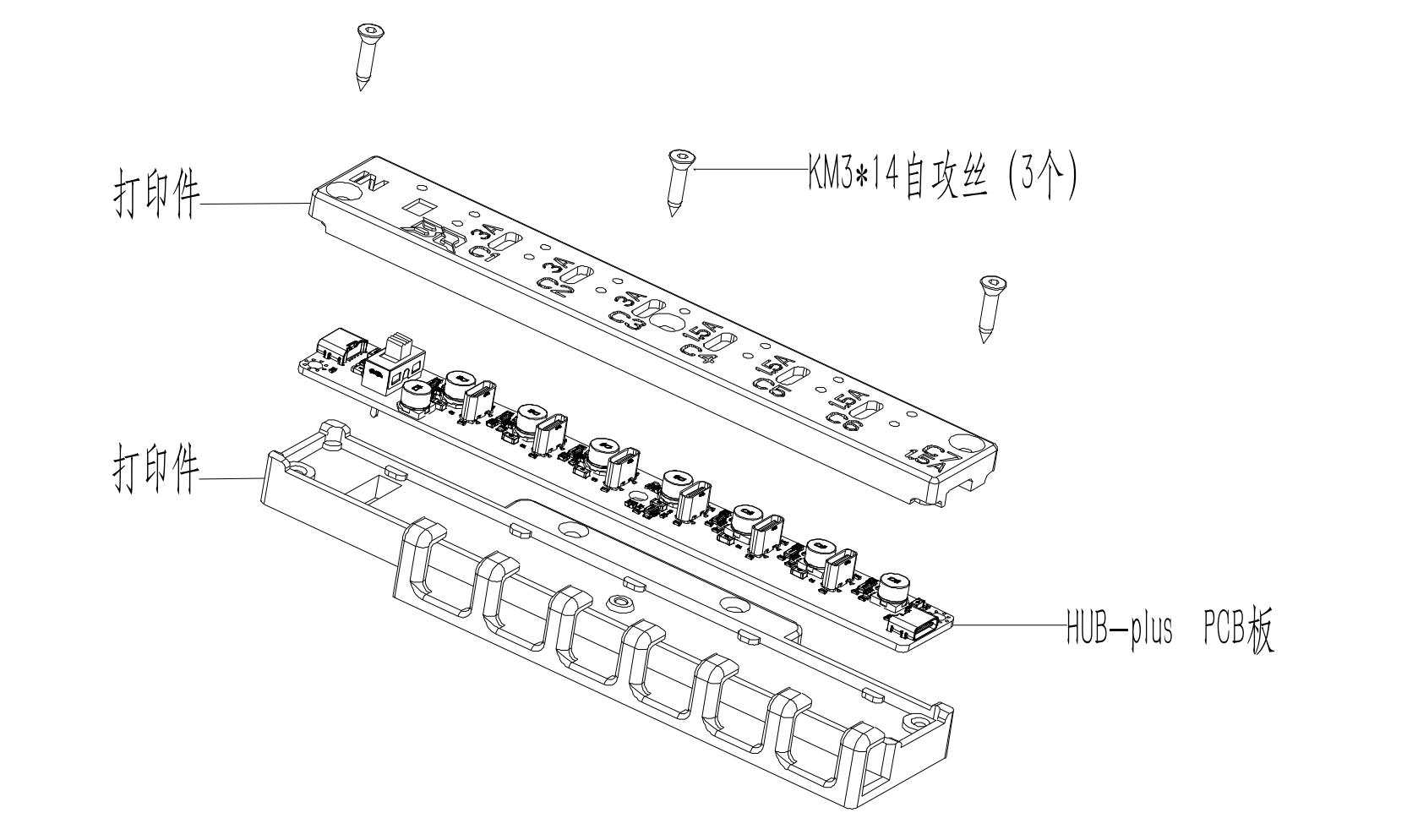

• 将PCB板放入打印好的上下壳内，用KM3*14自攻螺丝固定好。



• 将打印好的支架放入如图对应的位置，用相应的打印件或者M3*20机牙螺丝固定。



  （该方式直接用打印件固定到A1的Z轴上）

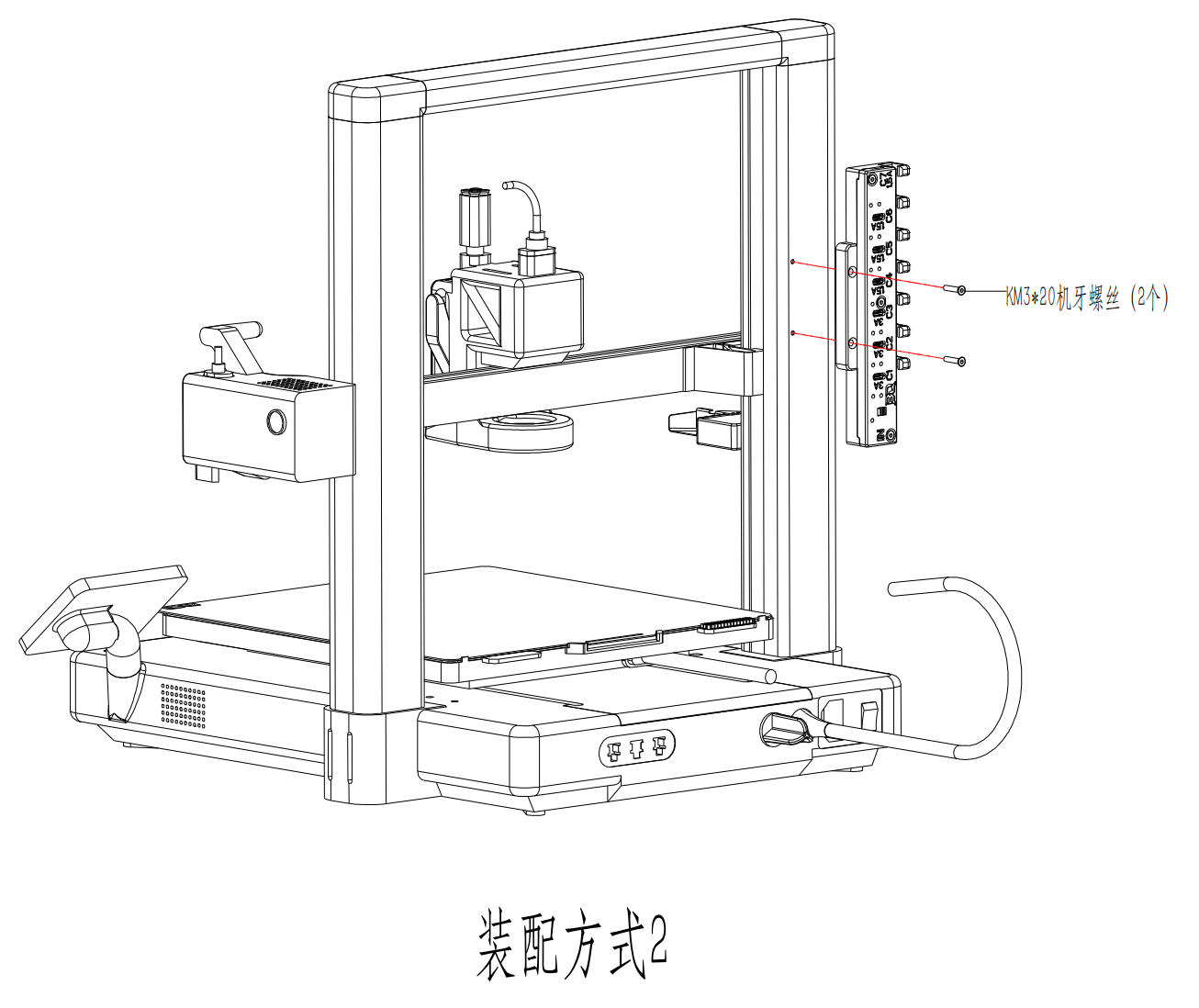

  （该方式需要用两个KM3*20机牙螺丝固定在A1的Z轴上）

X1机型

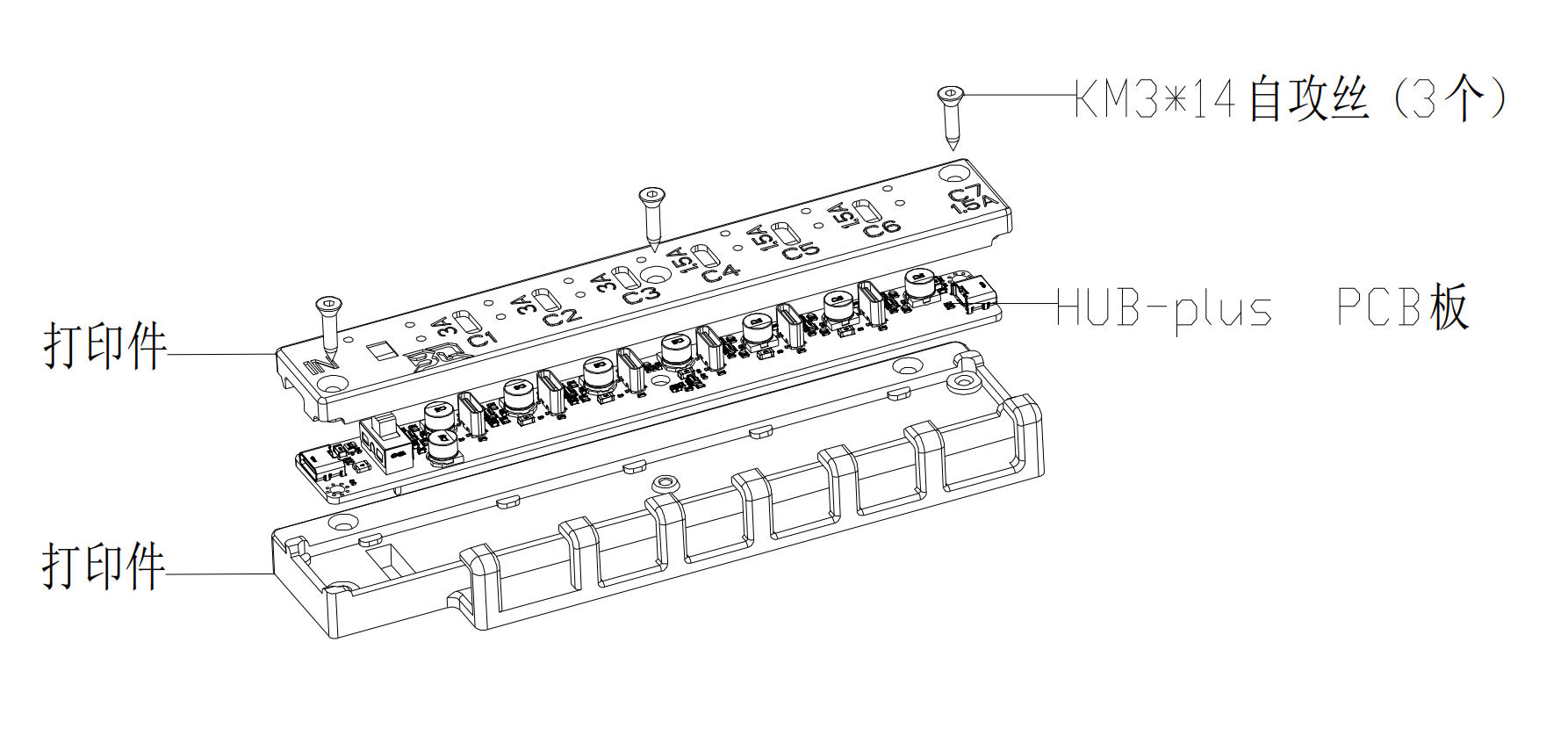

• 将PCB板放入打印好的上下壳内，用KM3*14自攻螺丝固定好。



• 将打印好的支架放入如图对应的位置，用M3*20机牙螺丝固定。



  （该方式需要用两个M3*20机牙螺丝固定在X1的右后方）

P1机型

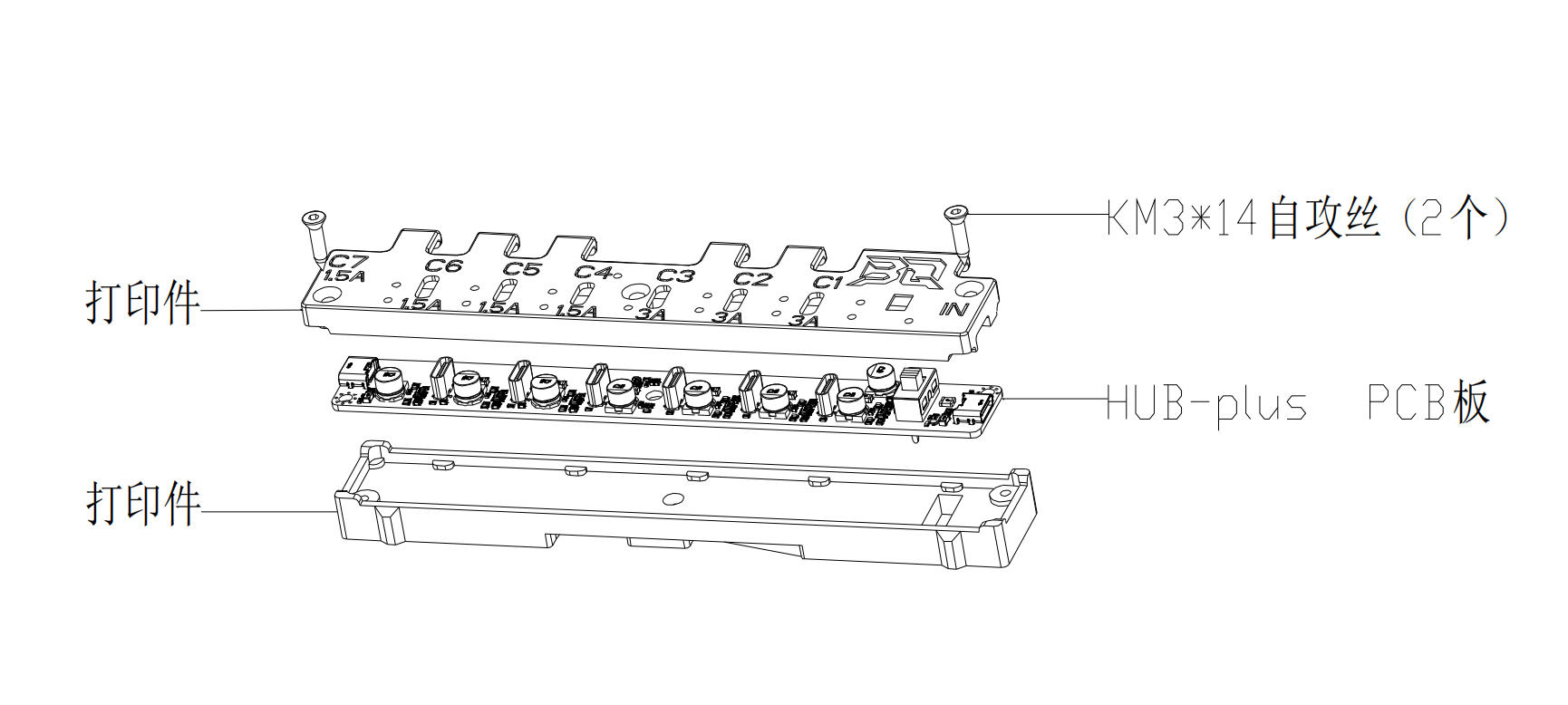

• 将PCB板放入打印好的上下壳内，用KM3*14自攻螺丝固定好。



  注意：打印件下壳底部红色区域所示需要拆掉支撑。

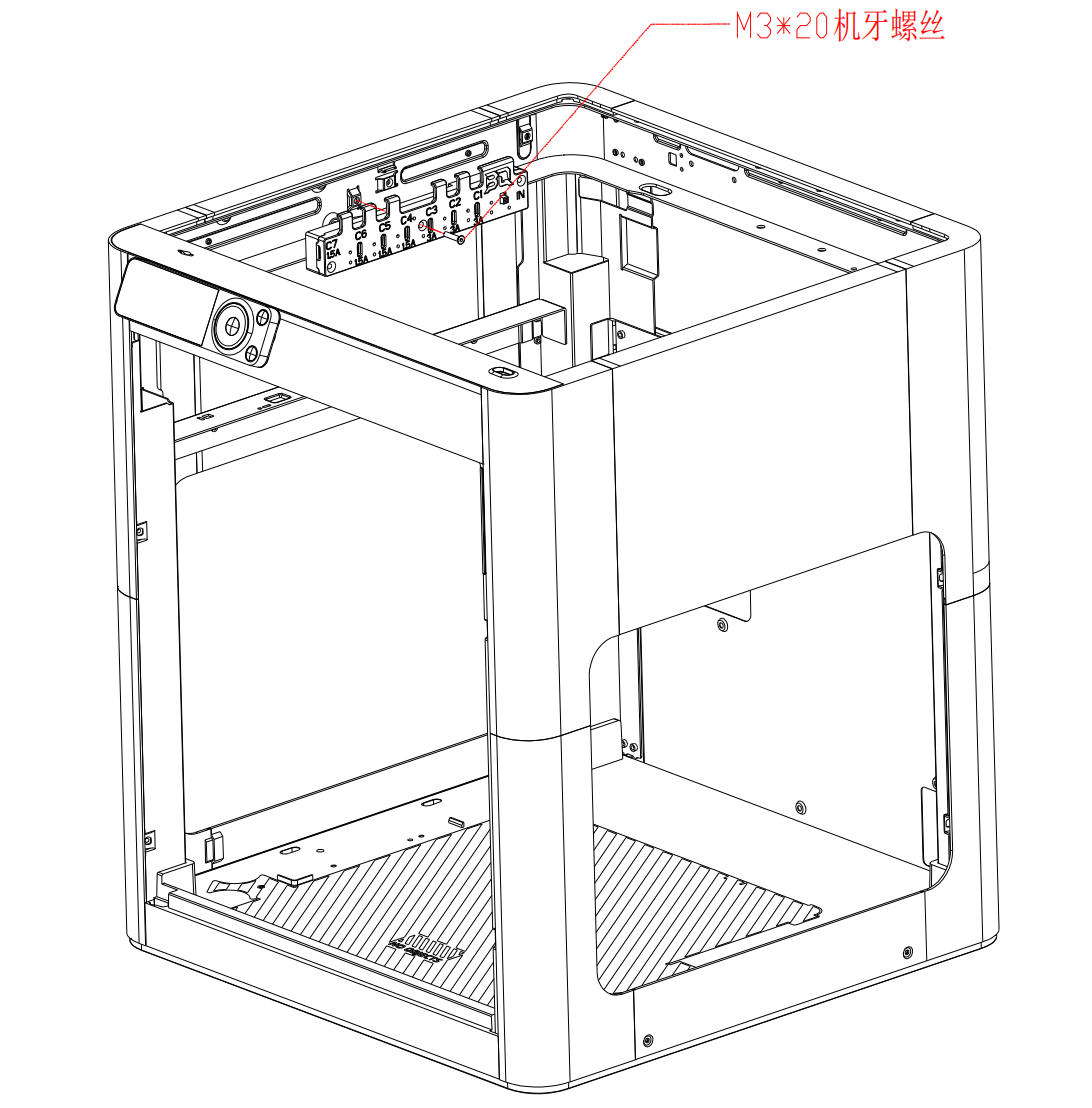

• 将打印好的支架放入如图对应的位置，用M3*20机牙螺丝固定。



  （该方式需要用1颗个M3*20机牙螺丝固定在如图位置上）
