Creator PWR¶

重要使用信息¶

请将产品存放在干燥的环境中。避免在潮湿环境中使用；
接220VAC输入的时候先把PWR上面的输入线接好再去把线接到插座上面；
TYPE-C口只能作为输入；
USBA口只能作为输出；

FCC警告¶

本设备遵从美国联邦通信委员会（FCC）规则第15部分的要求。其操作受制于两项条件：（1）本设备不得产生有害的干扰；（2）本设备必须承受包括可能引起非预期操作的干扰在内的所有干扰。任何未获得合规责任方明确批准的更改或修改，都有可能导致用户操作权限的丧失。注明：经测试，本设备符合FCC规则第15部分对B类数字设备所设定的限制。这些限制的目的是为住宅安装提供合理的防护措施，以防止有害干扰。本设备可产生、使用并能辐射射频能量。若未按照说明安装和使用，可能会对无线电通信造成干扰。然而，不能确保在所有安装环境中都不会产生干扰。若本设备对无线或电视接收造成了有害干扰，用户可尝试以下一种或多种措施来解决干扰：

--调整或更换接收天线的位置。 --增大设备与接收器之间的距离。 --将设备连接至与接收器不同电路的插座。 --咨询销售商或资深无线电/电视技术人员。

遵守FCC的射频暴露指南，本设备在安装和操作时，应与发射器和人体之间保持最小20厘米的距离：务必仅使用配套提供的天线。

规格参数¶

Wi-Fi模块	ESP8684-MINI-1-H4
内存	RAM - 272KB, Flash - 4MB
连接方式	2.4G Wi-Fi (IEEE 802.11 b/g/n)
工作温度	-10°C至 60°C

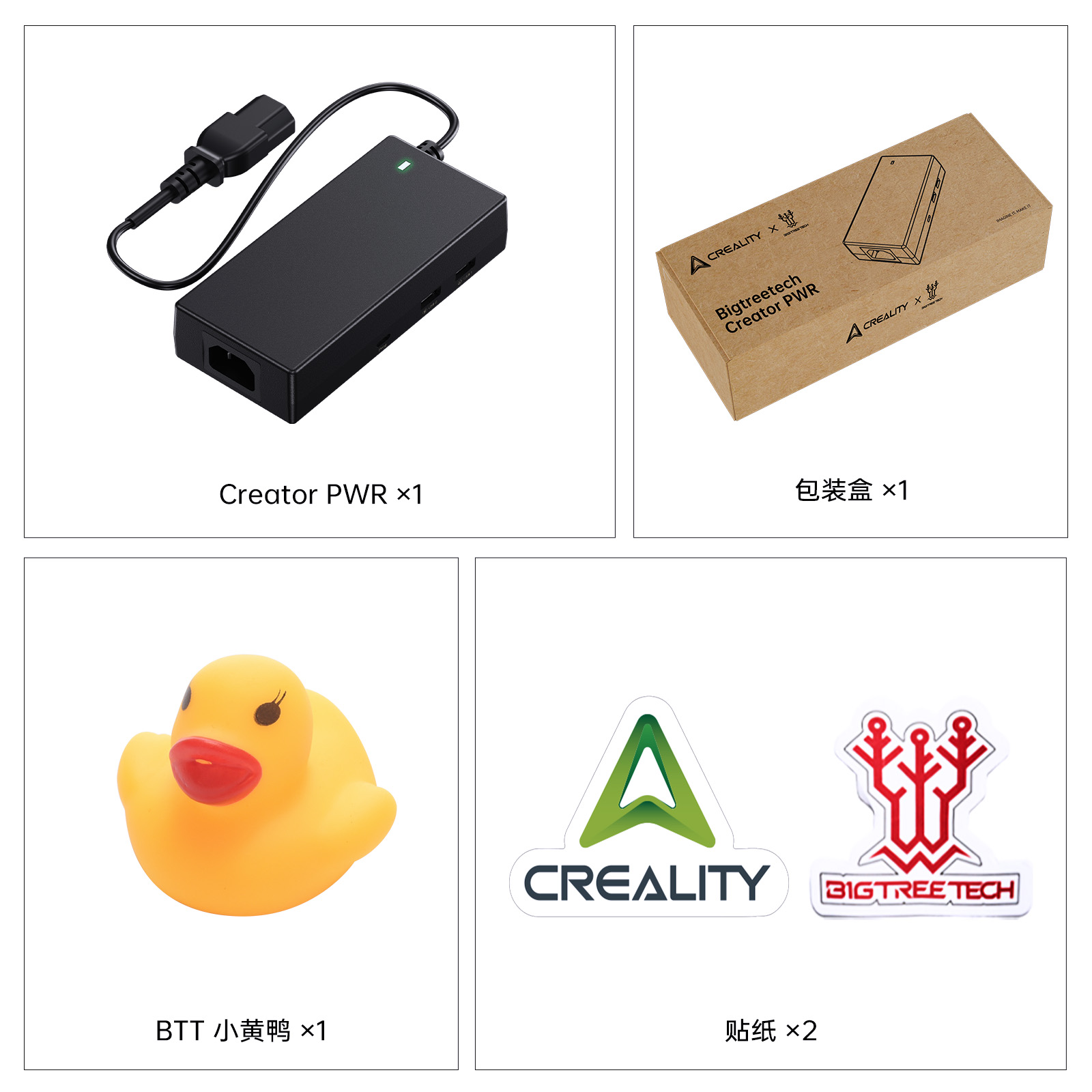

包装清单¶

操作指南¶

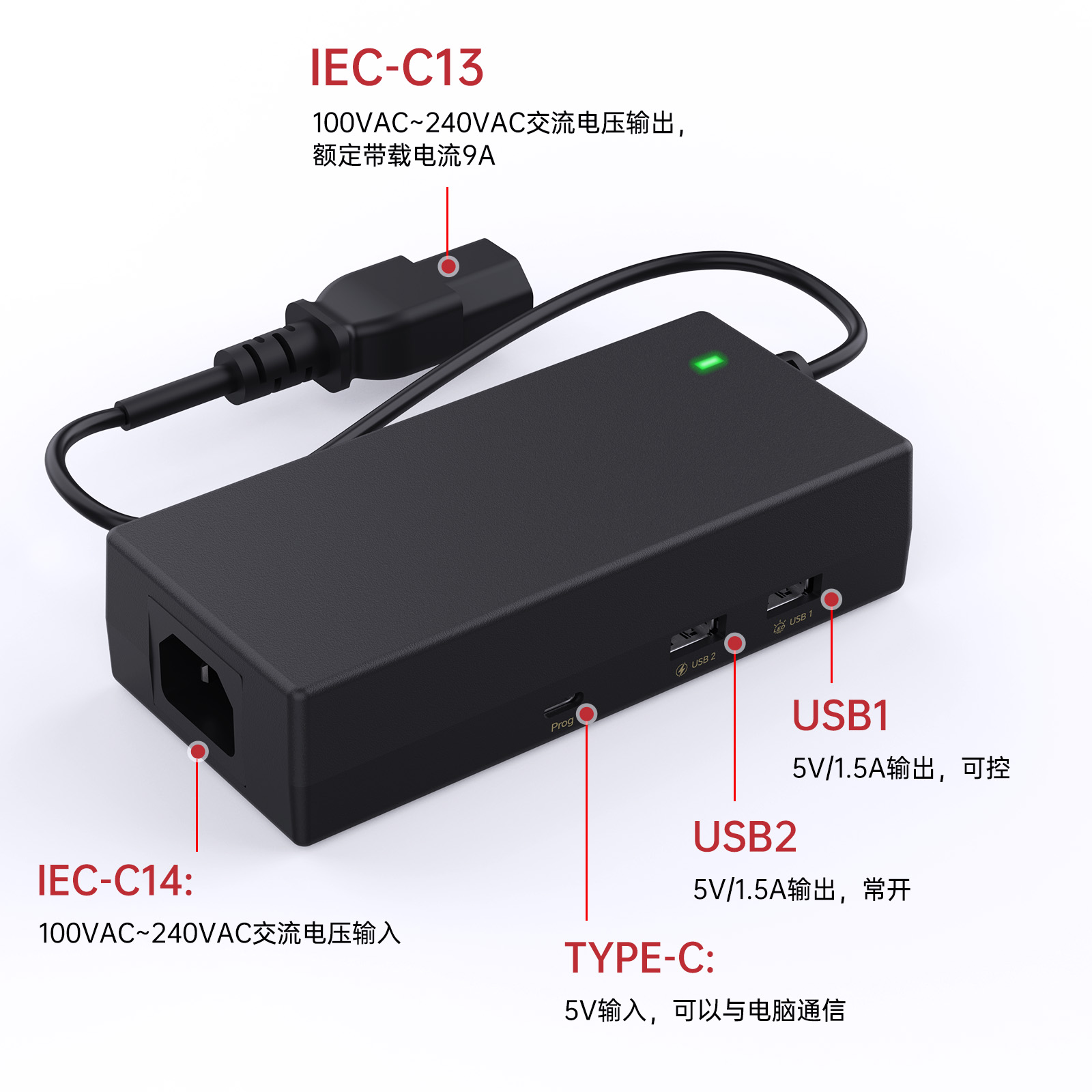

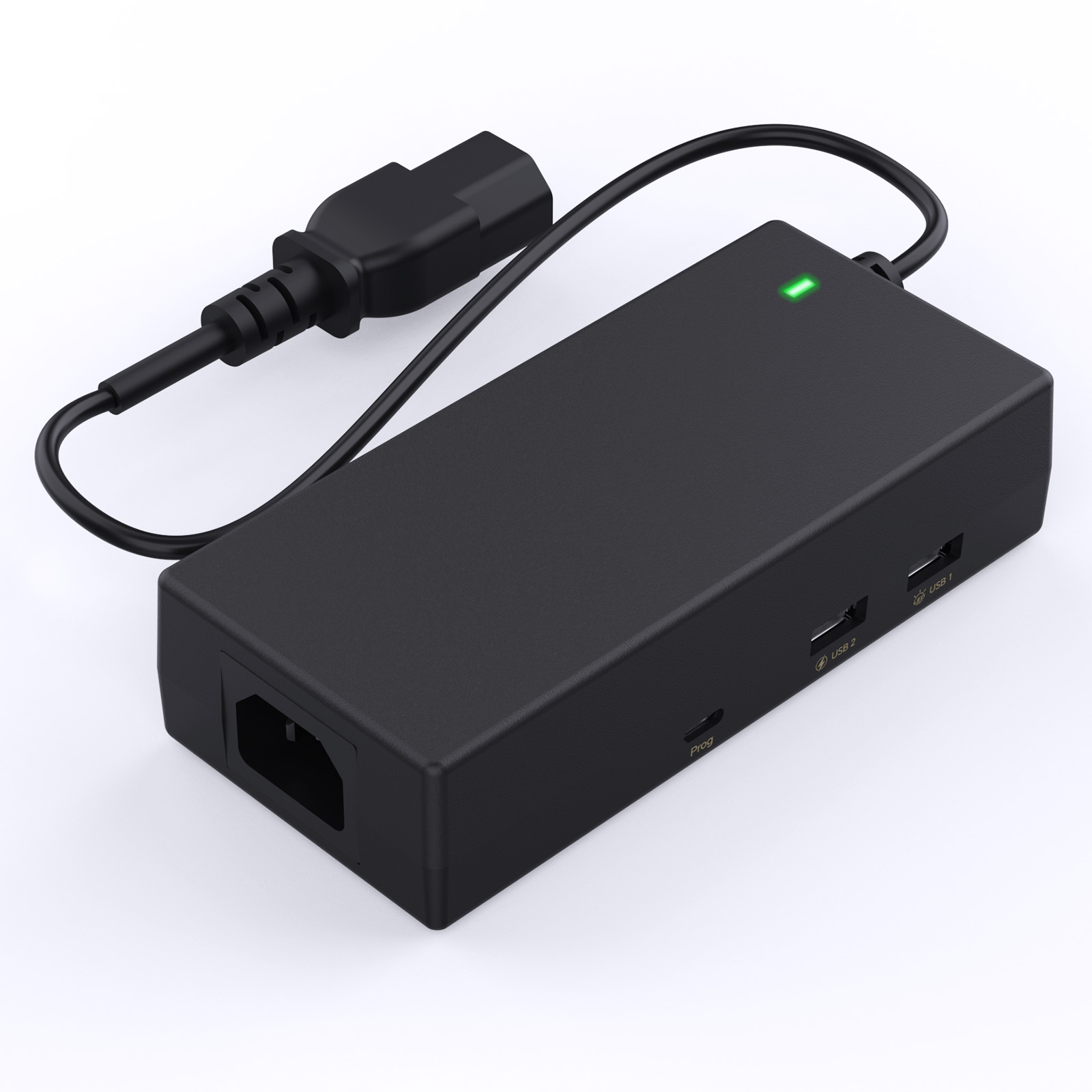

接口示意图¶

USB 接口¶

USB1
输出5V可控制，用于连接需要控制开关的负载，例如 USB 灯条。
USB2
固定输出5V，常开。
TYPE-C
用于固件更新和恢复出厂设置。

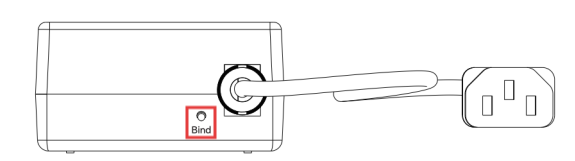

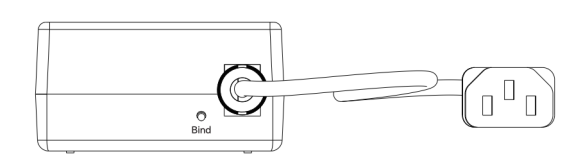

Bind按键说明¶

倒计时控制：
长按1s倒计时开启/关闭。
打开或关闭 220V 电源输出：
双击Bind按键。
恢复出厂设置：
长按此按钮约8s直至指示灯变为红灯闪烁后可恢复出厂设置。

指示灯说明¶

绿色常亮: 上电后。
蓝色呼吸: 正在倒计时。
红色呼吸: 设备正在恢复出厂设置。

首次使用指南¶

首次配置¶

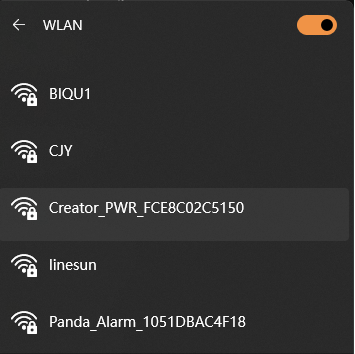

1.使用您的手机或电脑连接到名为 'Creator_PWR_XXXXXXXXXXXX' 的 AP。
出厂默认的AP信息如下：
Wi-Fi名称: Creator_PWR_xxxxxxxxxxxx
Wi-Fi密码: 987654321

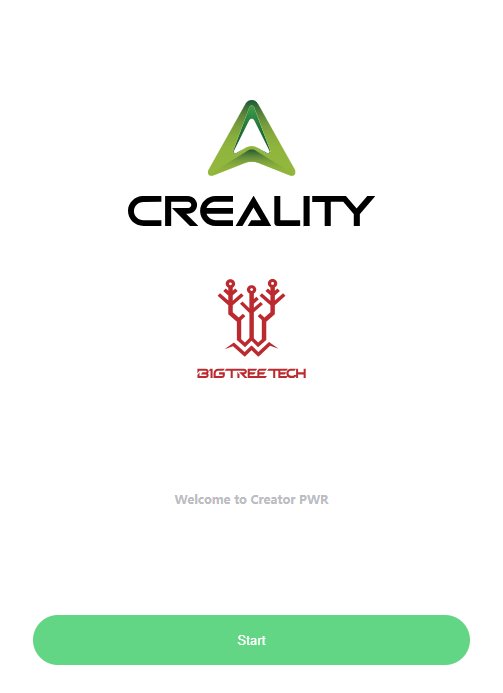

2.通常连接上 AP 后，会自动跳转到网页用户界面（Web UI）。有时因为网络原因，需要等待10~20秒, 如果等待后仍然无法进入Web UI配置界面, 可以在浏览器中手动输入 192.168.254.1 访问Web UI配置界面。

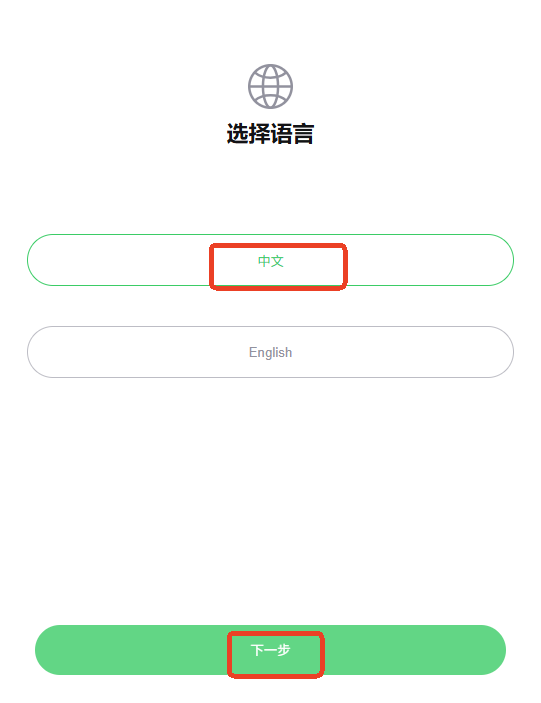

3.首次配置会自动进入 选择语言 界面，设置完语言后，点击 下一步。

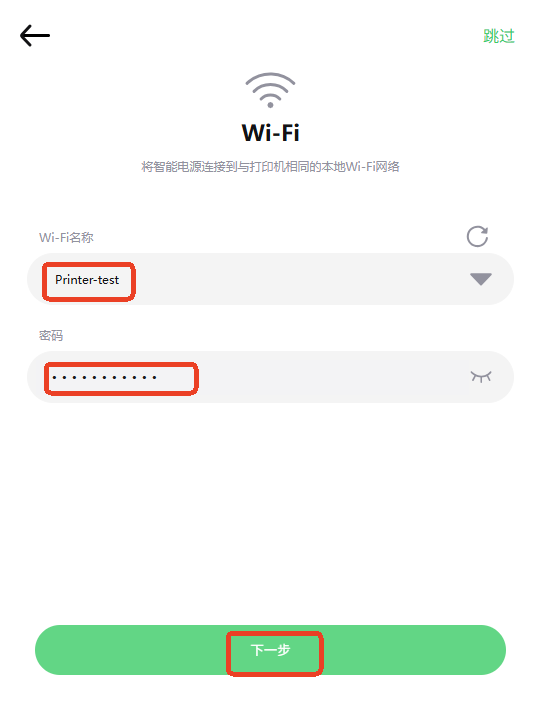

4.自动进入连接 Wi-Fi 界面，扫描环境中的 Wi-Fi网络，请选择打印机所连接的 Wi-Fi 进行连接。如果没有扫描到打印机连接的 Wi-Fi, 可以点击Wi-Fi名称下拉框上面的 “扫描” 按钮重新扫描。

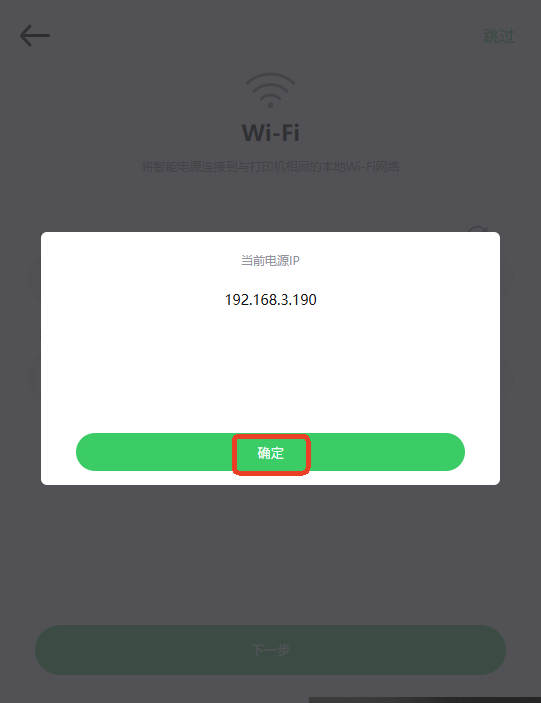

5.Wi-Fi连接成功后，会自动弹出 Creator PWR设备的 IP 地址弹框，点击 “确定”按钮。

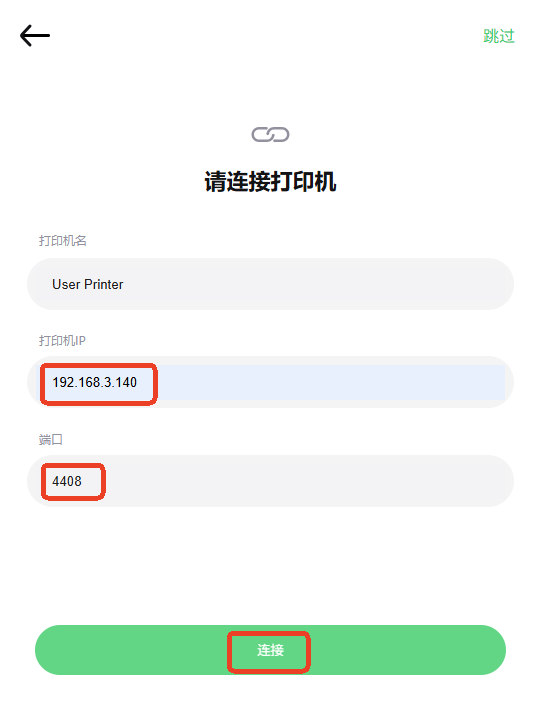

6.输入一个您喜欢的打印机名，输入您目标连接的打印机IP地址，输入端口：4408，点击“连接”按钮，开始连接打印机, 当出现 连接成功 的弹窗意味着 Creator PWR已经成功连接到打印机了，点击“确定”按钮。

WEB UI 操作指南 ¶

电源控制¶

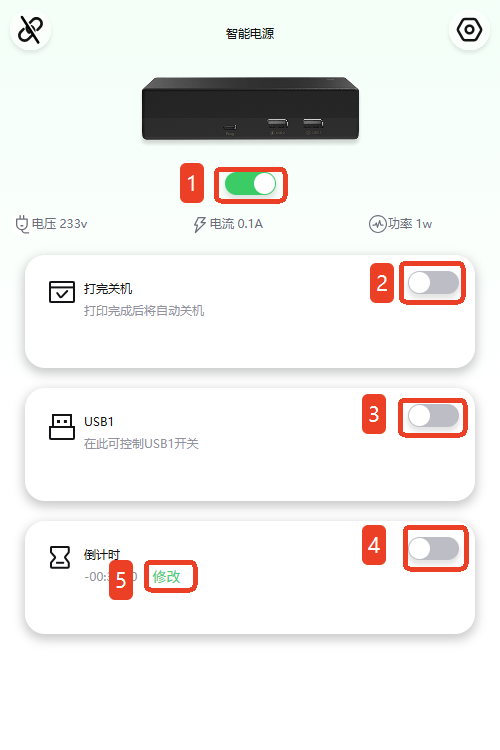

基本控制¶

1.可以开启和关闭220V输出。
2.可以开启和关闭打完关机功能。
当您需要打印机在打印完成后自动关闭时，打开此开关，打完关机后此开关会自动关闭。
3.可以开启和关闭USB1端口输出。
4.可以开启和关闭倒计时功能。
5.可以配置倒计时的时间。

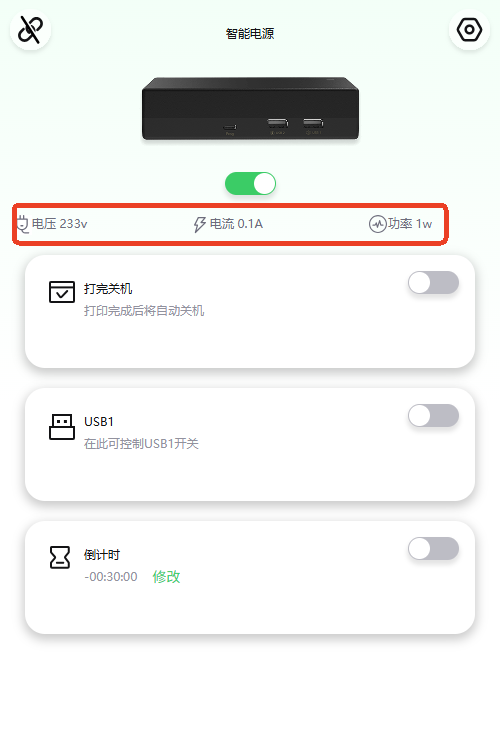

电源参数¶

可以实时显示给外部设备供电的电压、电流、功率

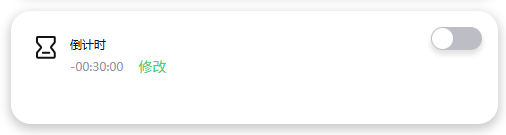

倒计时设置¶

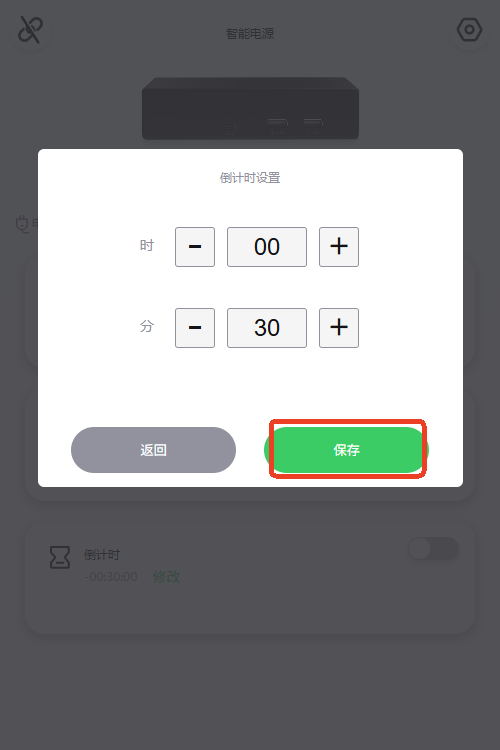

点击“修改”按钮，弹出倒计时设置弹窗，设定目标时间后点击 “保存”按钮

您设定的目标时间会显示出来

进入设置页¶

在电源控制页点击右上角的设置按钮进入设置页

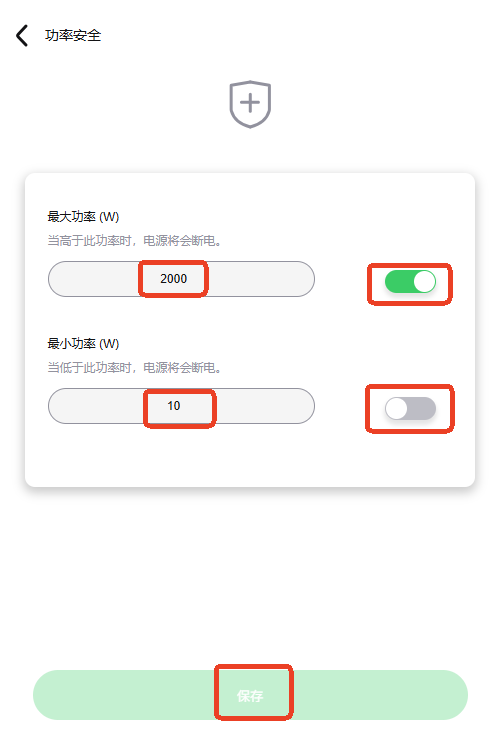

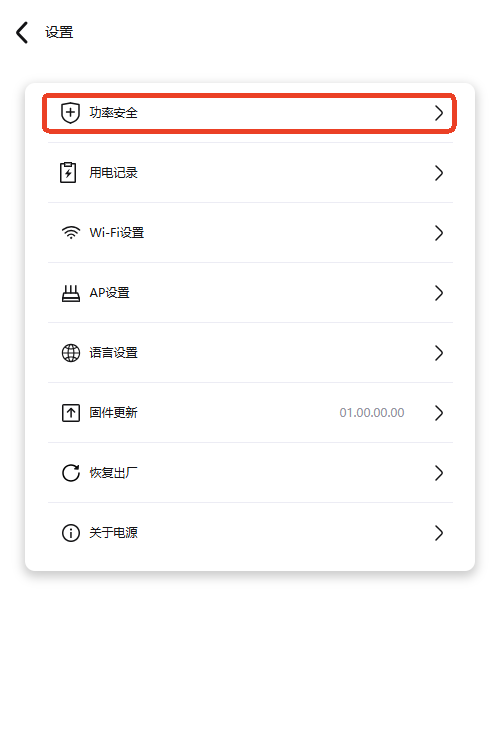

配置安全功率¶

输入最大功率和最小功率目标数值，打开对应的开关按钮保存才会生效，当功率大于最大功率或者小于最小功率时电源会自动断开220V供电。

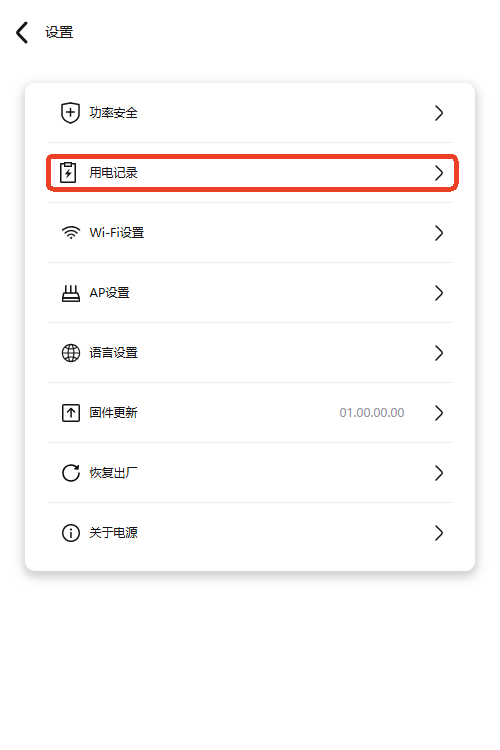

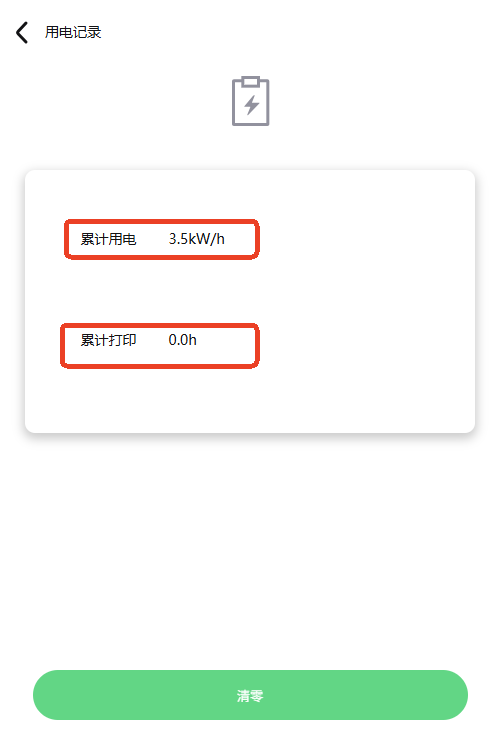

查看用电记录¶

可以查看到当前的用电量和打印总时长，也可以通过下方的按钮清零数据

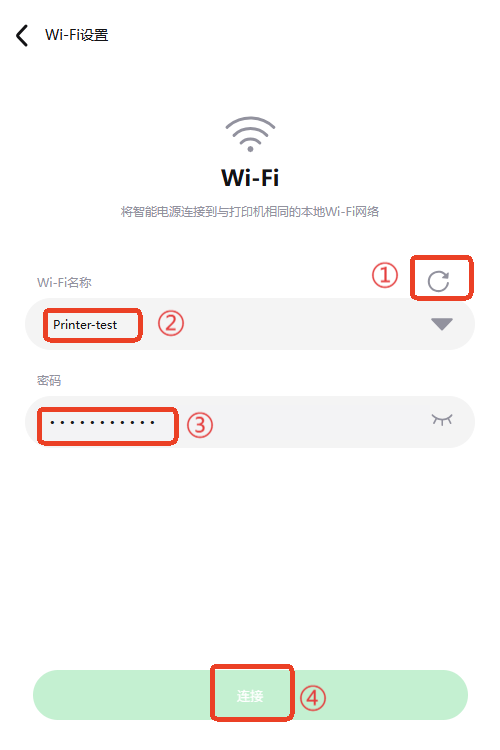

修改Wifi配置¶

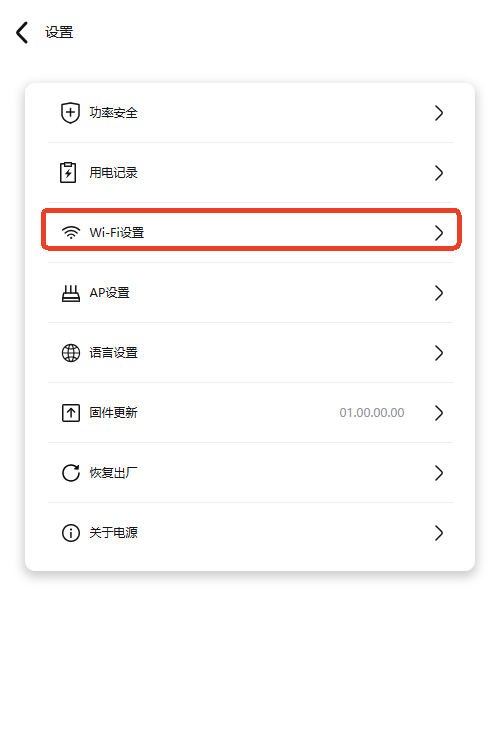

在设置页跳转到该页面
①点击扫描本地Wi-Fi网络
②扫描完后，选择Wi-Fi名称
③输入Wi-Fi密码
④连接

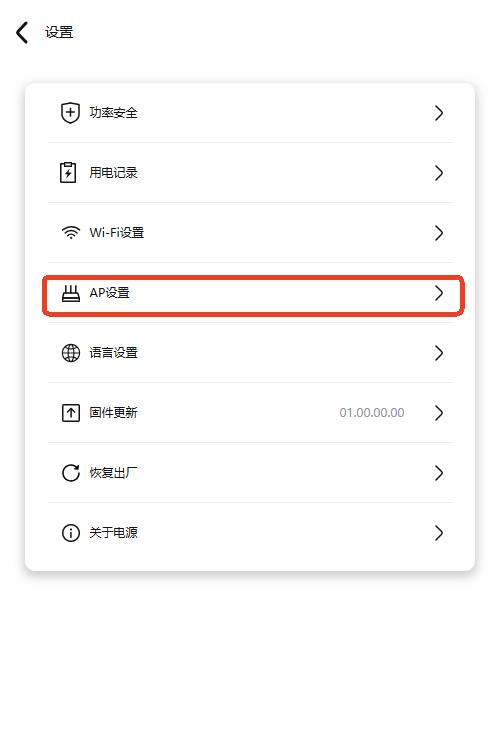

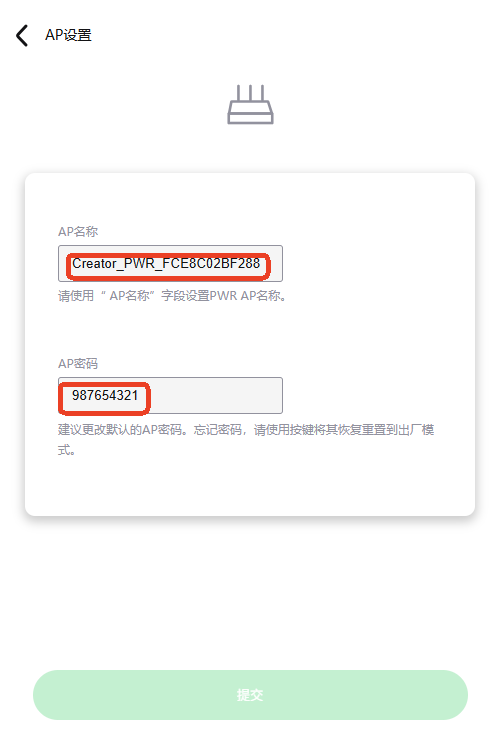

修改AP配置¶

可以修改PWR产生的AP信息,更改后的密码如果忘记了，可以通过bind按键将设备恢复重置到出厂模式。

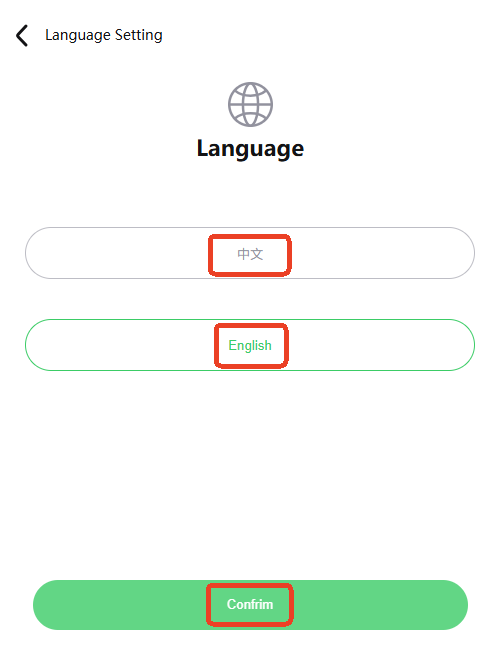

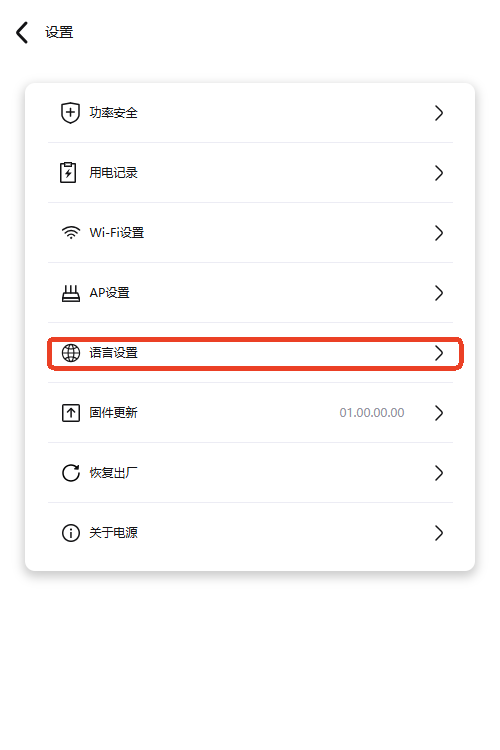

修改语言¶

可以修改当前的WEB UI的语言，仅支持中文和英文，选择完点击“确认”才可生效。

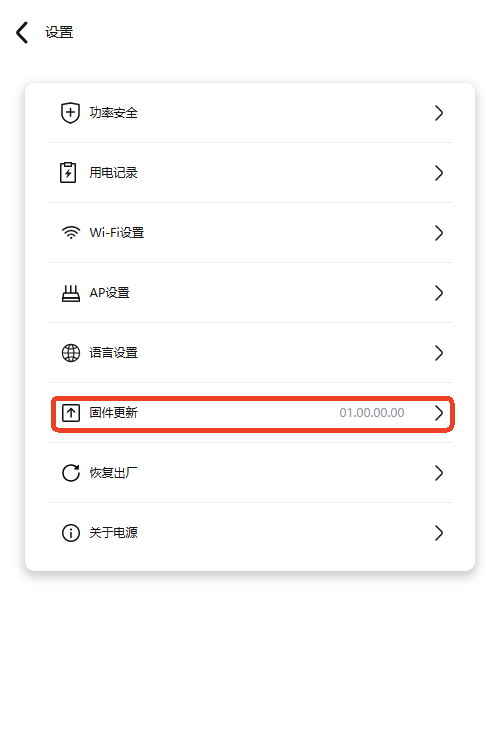

更新固件¶

在设置页跳转到该页面

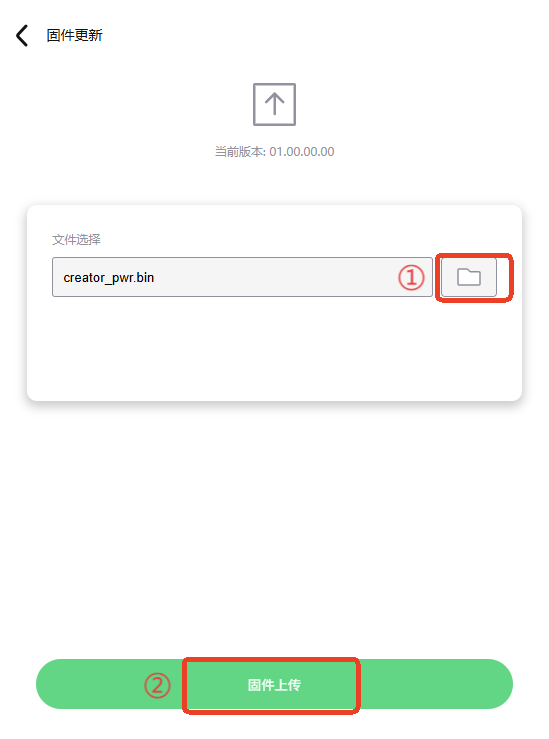

①点击“选择文件”按钮，选择您希望更新的 .bin 文件上传。
②点击“固件上传”按钮，开始升级固件

恢复出厂设置¶

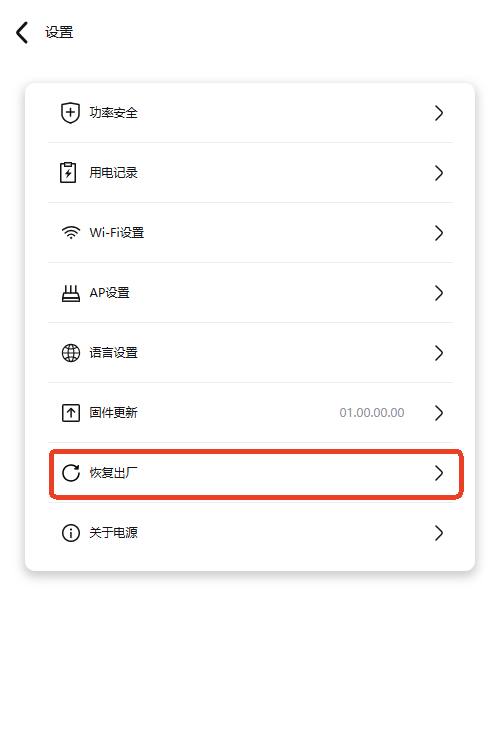

方法 1: 在设置页点击对应的按钮。

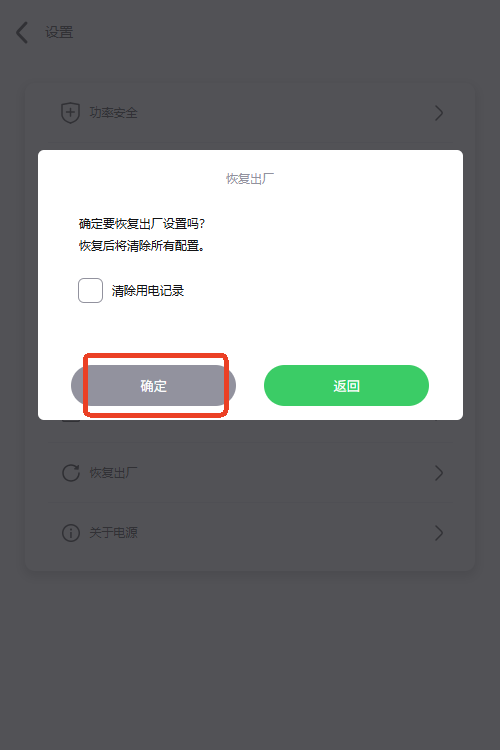

在恢复出厂弹框中，可以是否选择清除用电记录，再点击“确认”按钮以恢复出厂设置。
恢复出厂设置会将设备的AP信息更改成出厂默认的一样， Wi-Fi 名称重置为 Creator_PWR_xxxxxxxxxxxx，Wi-Fi 登录密码将被重置为 987654321。

方法2：长按“Bind”按键约8秒，直至指示灯闪烁红色，表示正在恢复出厂。

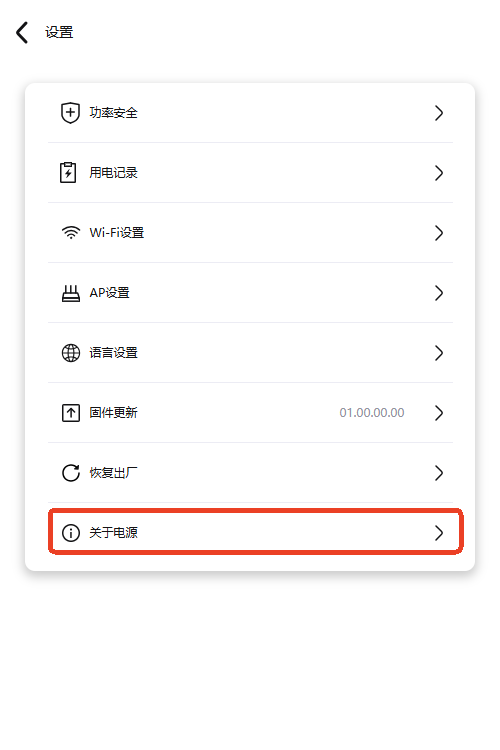

关于PWR¶

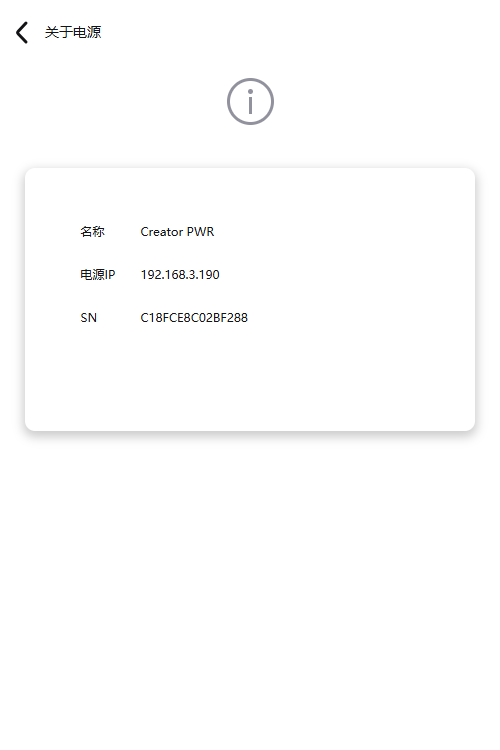

可以看到设备IP和SN号

通过自定义宏控制USB1和220V电源¶

下载配置文件 creator_pwr.cfg
上传配置文件到 /config
包含到printer.cfg中

[include creator_pwr.cfg]

固件¶

固件历史¶

01.00.00.00 ¶

初始发布的工厂固件版本。

功能请求¶

我们欢迎您为未来的固件更新提供建议。请在官方 Creator PWR GitHub 仓库中提交您的功能请求。请求功能

恢复工具¶

如果 Creator PWR 无法启动且无法进行 OTA 更新，请使用恢复工具恢复功能。下载恢复工具

技术支持¶

这个页面对您有帮助吗？如果您对产品使用有任何疑问或遇到问题，请联系我们的售后团队：
service001@biqu3d.com
