EBB42 GEN2 V1.0¶

产品链接: 点此购买

修订历史¶

版本号	日期	更新内容
v1.00	2025年10月17日	初始版本

产品简介¶

跨世代的工具板设计

全方位的电路保护机制显著降低了硬件损坏风险；配置信号增强电路，实现更稳定、更高效的 CAN 与 USB 通讯性能。

通过单个跳线帽即可轻松切换 CAN 与 USB 模式。

带来业内领先的可靠性与使用体验。

产品特点¶

几乎所有输入与输出电路均具备电路保护，防止因误接线造成的硬件损坏。
通过单个跳线实现CAN与USB通信模式切换，输出端口随之自动适配新设置。
内置信号增强模块，确保 USB 连接稳定可靠。
经75°C腔体温度长时耐久性测试验证（腔体温度超过60°C时建议启用风扇散热）。
热端风扇配备3线测速接口，支持风扇故障实时检测。
所有风扇均支持电压选择（5V/24V）。
预留 I²C 接口，可连接环境传感器或 Eddy 模块。
独立热敏电阻用于电机驱动温度监测。
三路 PWM 可控风扇输出，具备短路与过热保护功能。
复位键与Boot按键位置优化，操作更便捷。
主控芯片：ARM Cortex-M0+ 内核 STM32G0B1CBT6，主频 64MHz。
安装孔接地设计，有效释放静电。

产品参数¶

产品名称	BIGTREETECH EBB 42 GEN2 V1.0
微处理器	ARM Cortex-M0+ STM32G0B1CBT6 64MHz
主板输入电压	DCIN=DC24V-DC28V
逻辑电压	DC3.3V
加热棒端口功率	96W（24V 4A）
热端热敏电阻	PT1000 or NTC
风扇接口	2 个双线 PWM 风扇（FAN0、FAN1），1 个带转速反馈的三线风扇（FAN2）
风扇接口额定电流	总和：1A，峰值1.5A，超过电流和过热会自动保护
主板5V输出最大电流	峰值1.5A
拓展接口	Probes (Multiplexed Microprobe, BLTouch, 24V Probe port), RGB, TH, motors, USB/CAN expansion ports等

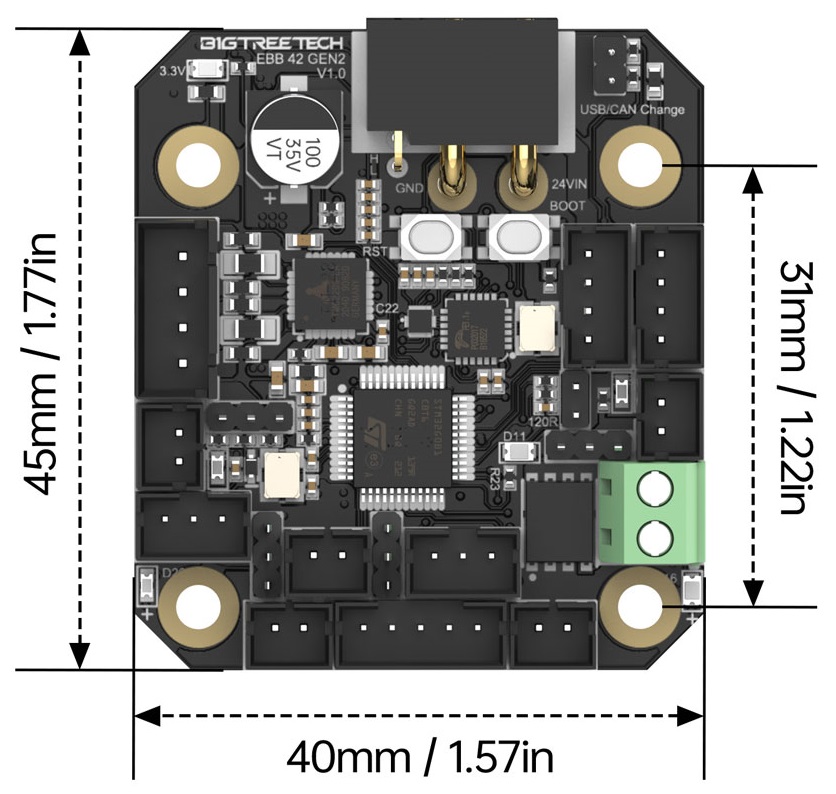

产品尺寸¶

外设接口¶

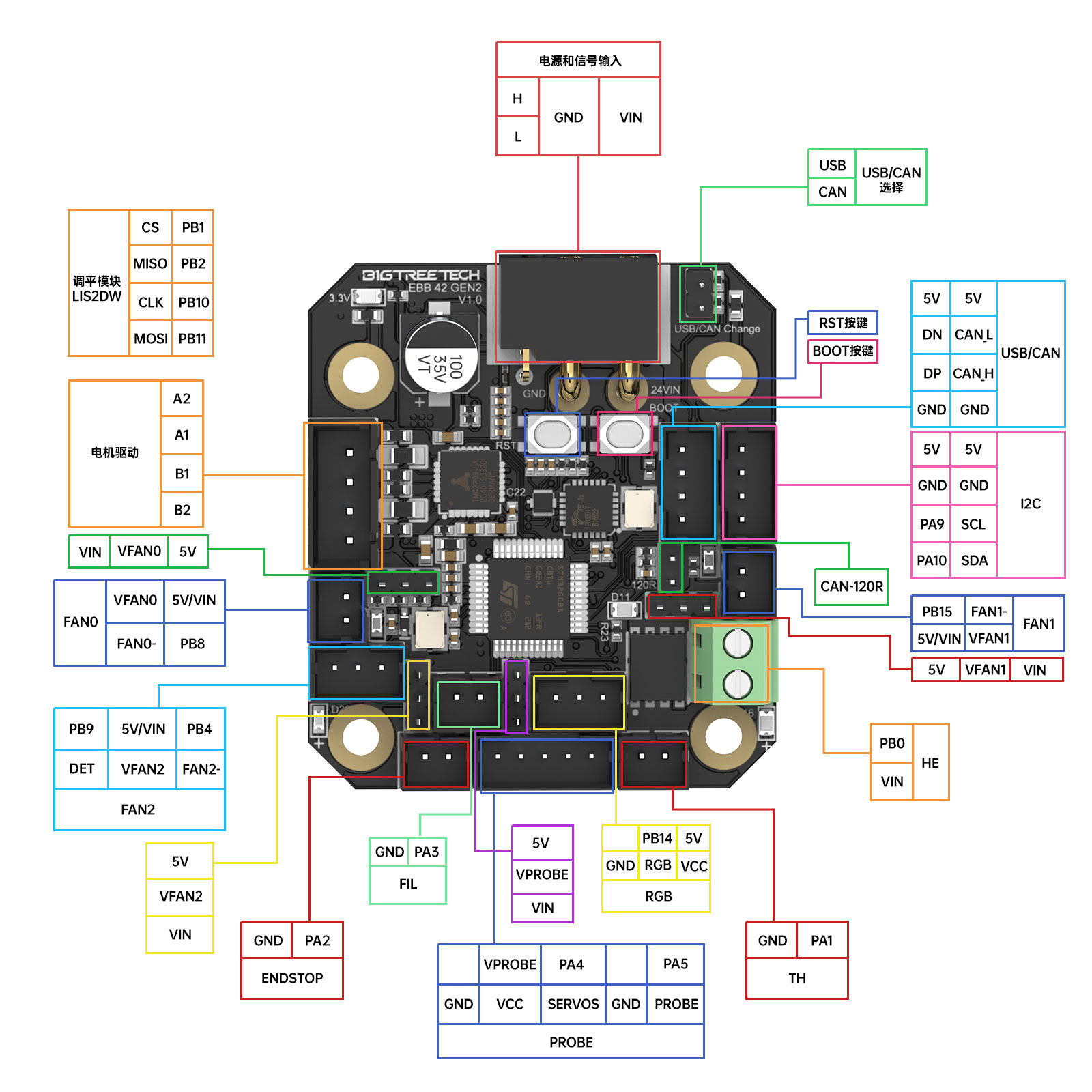

主板接口示意图¶

转接板接口示意图¶

接口介绍¶

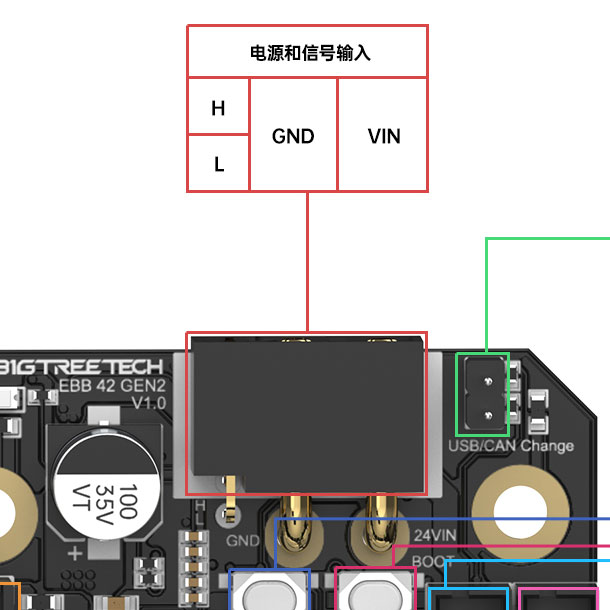

供电接口¶

关于转接板的重要说明

为了在工具板上集成更多功能，我们将部分核心保护元件设计在了转接板上。因此供电必须经过转接板，安装时请勿跳过这一环节直接给工具板供电。
供电连接方式

使用随附线缆将转接板连接到24V电源即可。连接时请仔细核对PCB板上的引脚图和丝印标识，确保正负极接对。转接板配备了MX输出接口，可以同时传输电源和通信信号。如果您使用的是老款线束（电源线和信号线分开的那种），我们也提供了电源螺丝端子接口。

需要注意的是：螺丝端子只能用于CAN连接，USB连接必须使用配套的屏蔽线缆。

电源接口为XT30型，额定电压24V。如果需要让线缆穿过密封套管，可能需要先拆下MX连接器，可以使用这个工具来操作: Molex Microfit 3.0 拔针器。

拆线后重新装回时，请务必按照原来的顺序插入，不要接错位置。
多重保护

本系统具备完善的多层保护设计。防反接保护分两级：转接板上有MOSFET保护电路作为第一道防线，工具板上还有二极管应急保护作为第二道防线。短路保护通过保险丝实现，当电流超过5A时会自动断开。特别值得一提的是，正极和地线都配有独立保险丝，这样即使在USB连接状态下不小心接反了电源，地线回路同样受到保护。防护等级极高。

数控风扇的电压选择¶

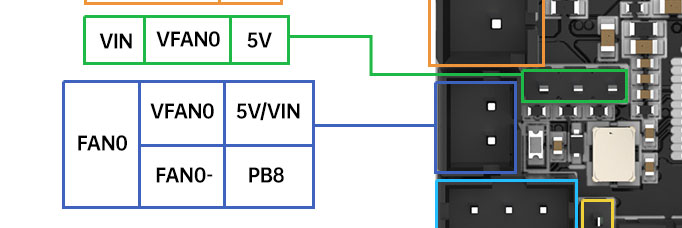

FAN0 输出接口

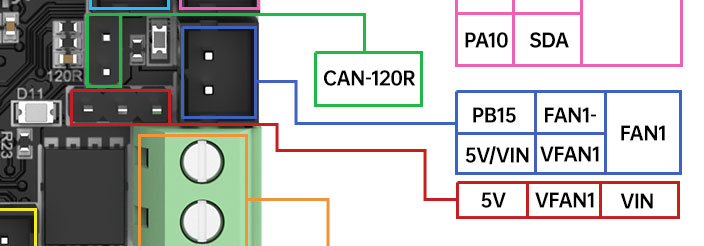

FAN1 输出接口

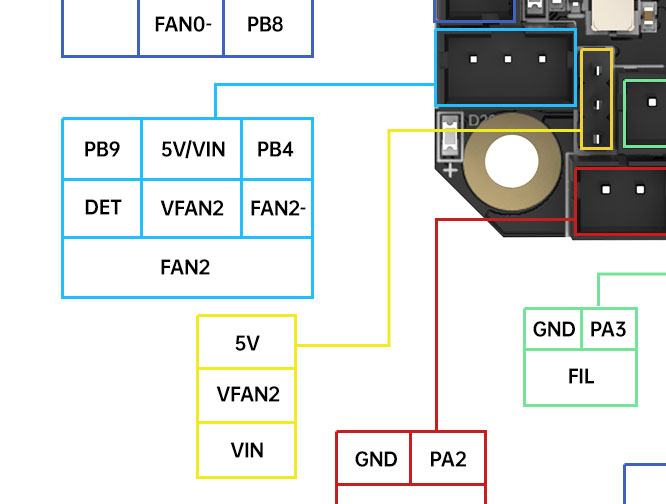

FAN2输出接口

本产品配备三个风扇接口：FAN0、FAN1和FAN2。其中FAN0和FAN1为2线接口，FAN2为3线接口。三个风扇接口的输出电压（5V或24V）均通过跳线帽设置。

FAN2接口采用了巧妙的设计：由于热端风扇通常以100% PWM占空比全速运行，我们利用这一特点通过3线接口实现了转速反馈功能。这样固件就能检测到风扇是否正常转动，对于热端风扇这种关键部件来说，这项功能非常重要。

多重保护 风扇输出端配备了车规级的全方位保护设计。首先具备续流保护，可以安全驱动电感性负载而不会损坏电路。其次采用了车规级MOSFET，内置短路保护、过压保护、过温保护、过流保护以及静电防护功能。

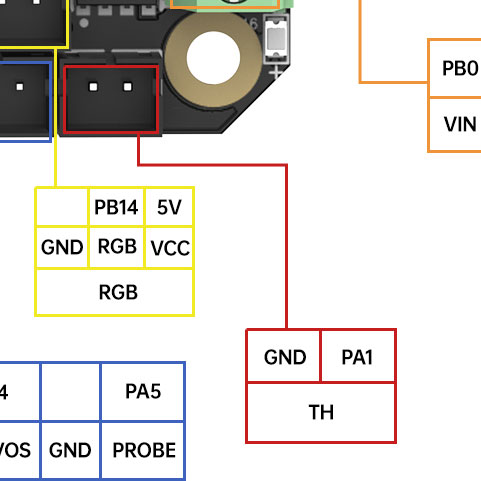

测温接口¶

该接口兼容PT1000和NTC传感器，配备2.2k上拉电阻以及完善的保护电路。

多重保护 保护设计采用多层防护策略。首先，热敏电阻输入端的"正极"通过高阻抗输入电路实现24V短路保护，当发生短路时会将过载电流引导回3.3V电源。其次，"负极"同样具备24V短路保护，采用自恢复保险丝，短路时会自动断开。这些防护措施的效果非常显著：即使在热端位置出现故障（热敏电阻线和加热棒线通常靠得很近），也不太可能对工具板造成损坏。

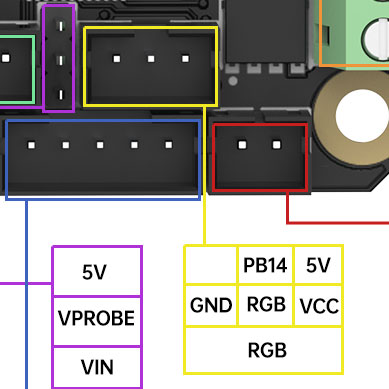

RGB接口¶

板载一个三针RGB接口。该接口通过电平转换芯片进行信号缓冲，确保输出驱动信号达到5V电平。

多重保护 该接口配备全方位保护设计。静电防护通过在缓冲芯片与输出端之间设置高阻抗电路实现；瞬态短路保护则采用肖特基二极管，当发生短路时会将过载电流引导回5V电源。

通信接口¶

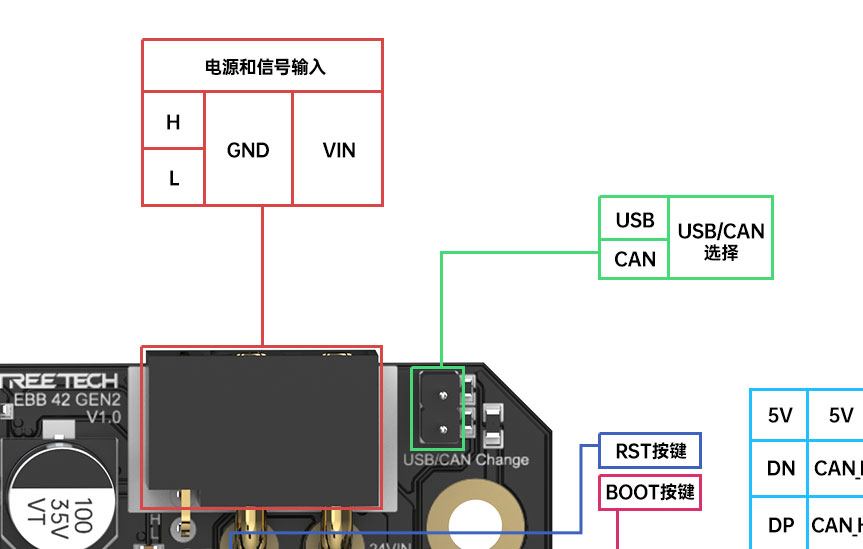

工具板同时支持USB和CAN总线通信。通过简单的跳线帽即可选择所需接口，规则如下：

USB模式 → 不插跳线帽
CAN模式 → 插上跳线帽

选定接口后，输入端口和输出端口都会自动适配所选模式。这意味着工具板上会提供一个CAN或USB扩展接口供您使用。

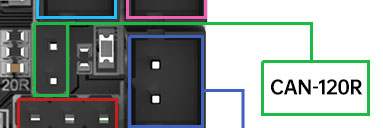

如果选择CAN总线模式，请注意工具板上配有可选的120Ω终端电阻。当本设备作为CAN总线物理网络的末端设备时，可通过插入相应跳线帽来启用该电阻（如下图所示）。

两种通信接口都需要配合转接板使用。切记不可同时连接CAN接口和USB接口，否则可能损坏您的主控设备。使用USB接口时，直接连接到USB-C端口即可；使用CAN接口时，请使用JST-XH端口。无论哪种方式，都需要同时接入24V电源。

多重保护 通信总线配备全方位保护设计。首先，USB和CAN总线接口均具备静电防护功能。其次，两种接口的通信引脚都能承受与24V直接短路的故障情况。不过我们不建议人为制造这种故障，因为USB的保护电路并非设计用于承受频繁的短路切换。

如果采用CAN接口，板子如果是末端，则需要把120电阻的排针短接上。

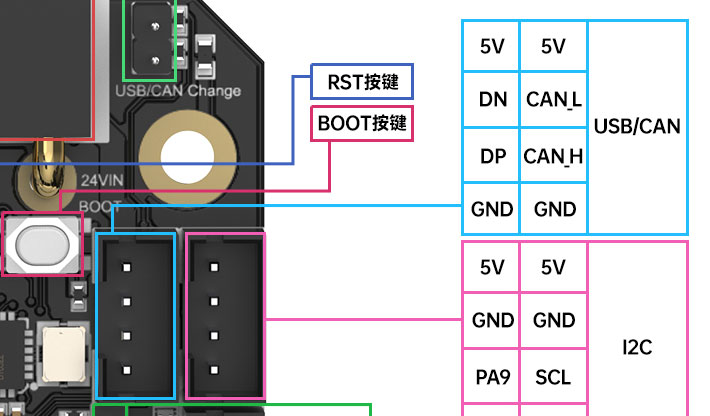

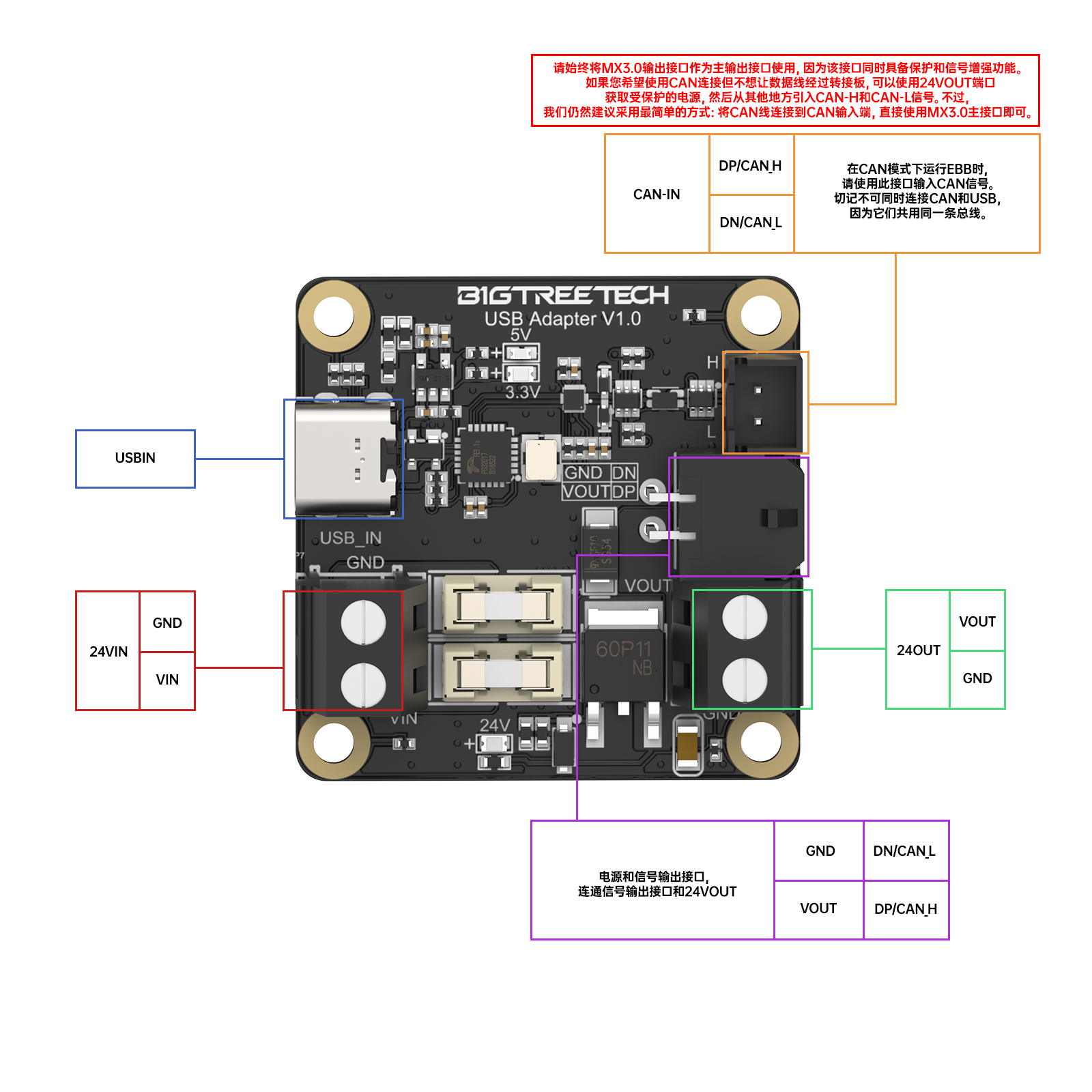

该板子的USB通信还需要转接板的配合。转接板如下图所示，通过TYPE-C接口与上位机连接，然后使用双头艾迈斯线连接到EBB42 GEN2 V1.0。

注意：TYPE-C接口供电是无法给EBB42 GEN2 V1.0供电，需要另外接上24V供电。

输出接口的位置见下图。

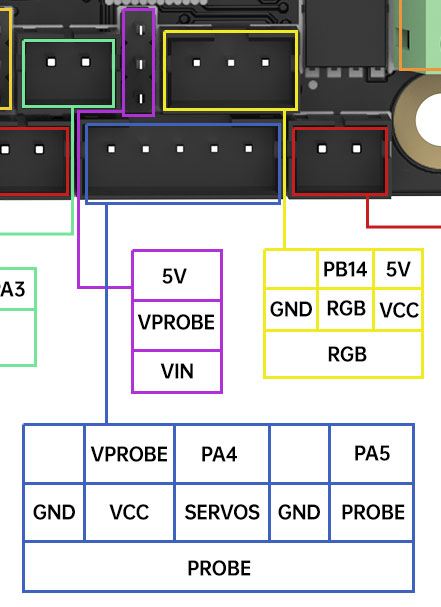

PROBE接口¶

Probe接口通过复用技术提升了工具板的功能密度，单个端口即可支持以下类型：

BIQU MicroProbe
BLTouch
24V电感式探针

您可以通过跳线帽配置工作电压。探针可设置为工具板输入电压或5V供电。

注意：连接探针前请务必选择正确的电压。

探针输出引脚会上拉至跳线帽所选的电压。

多重保护 探针端口配备全方位保护设计。首先，探针引脚具备静电防护功能；其次通过光耦实现过压保护。

注意：SERVOS引脚设计上无任何保护。该引脚是唯一直连MCU的引脚，为开发者预留了特殊用途。因此在使用该引脚时需格外小心，确保连接正确。

加热棒接口¶

加热棒输出采用立柱压接螺丝端子。请勿使用焊锡固化的线头连接，因为焊锡会随时间松动，可能导致接触不良。

注意：加热棒接口电压与输入电压一致。如果输入电压 > 24V，需确认您的加热棒元件是否支持该电压输入。

该加热器的输出具有反接保护功能，而短路保护则通过适配板上的保险丝来实现。

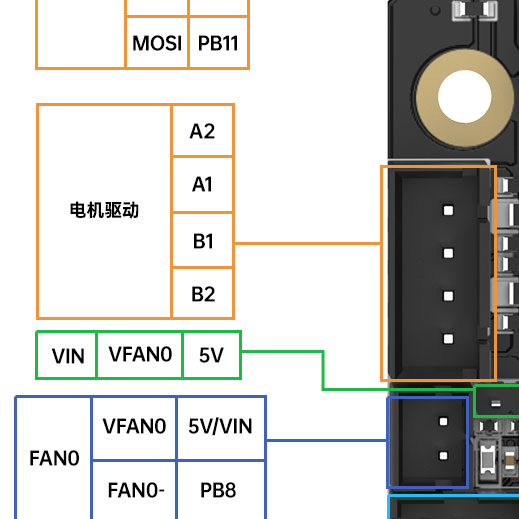

电机接口¶

电机接口采用TMC2209驱动器，配备弯插JST-XH连接器，线圈引脚定义如下图所示。

电机接口通过在每个线圈输出端配置TVS二极管阵列，实现反接保护和静电防护。一颗NTC热敏电阻直接安装在电机驱动器下方,可精确测量驱动器温度。具体配置方法请参考固件章节说明。

限位开关接口¶

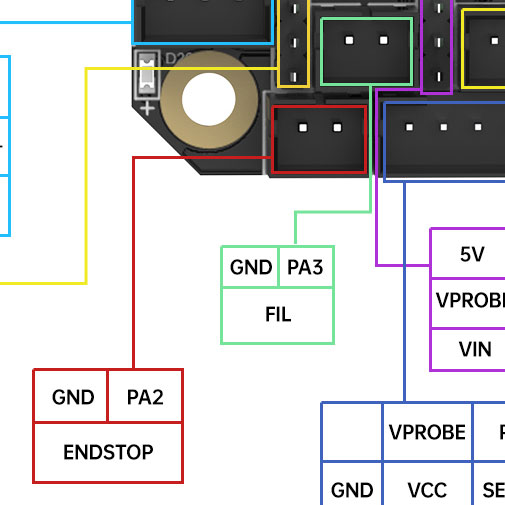

本产品提供两个开关接口,分别标记为断料检测(filament)和限位(endstop),用户可根据实际需求使用。

两个输入端均上拉至3.3V,并配备多重保护机制。首先具备静电防护功能,其次通过齐纳二极管和限流电阻实现瞬态短路保护。

电机接地/安装孔说明¶

工具板的每个安装孔都通过100kΩ电阻连接到地线。这一设计至关重要,可确保电机上积累的静电在形成可能导致MCU复位并影响打印的静电放电之前被及时释放。

为充分利用这一功能,请确保工具板与电机外壳之间采用导电性安装方式。如果无法实现导电安装,建议使用两端压接环形端子的导线,将工具板安装孔与电机外壳连接起来。

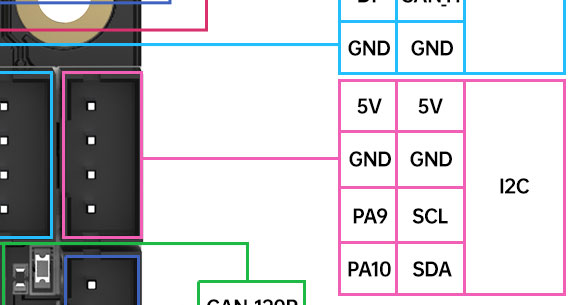

I²C接口¶

I²C接口可连接环境传感器和Eddy等设备。该端口集成了3.3V上拉电阻。

多重保护 I²C端口配备全方位保护设计。通过高阻抗电阻与肖特基二极管网络,实现瞬态短路保护和静电防护。

Klipper¶

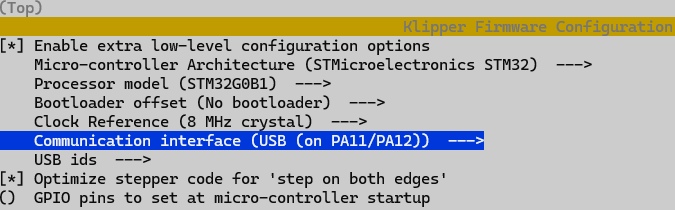

menuconfig¶

[*] Enable extra low-level configuration options

Micro-controller Architecture (STMicroelectronics STM32) --->

Processor model (STM32G0B1) --->

使用 katapult

Bootloader offset (No bootloader) --->

不使用 katapult

Bootloader offset (8KiBbootloader) --->

Clock Reference (8 MHz crystal) --->

使用 USB 通信

Communication interface (USB (on PA11/PA12)) --->

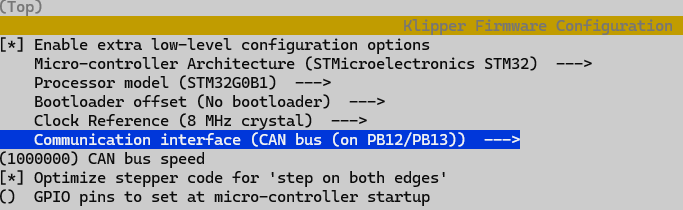

使用 CAN bus 通信

Communication interface (CAN bus (on PB12/PB13)) --->

USB ids --->

[*] Optimize stepper code for 'step on both edges'

() GPIO pins to set at micro-controller startup

USB¶

CAN bus¶

注意事项¶

3个风扇接口在接24V供电电压的时候单个可以达到1A；如果接5V供电电压的时候，3个加一起最大只能1.5A。
