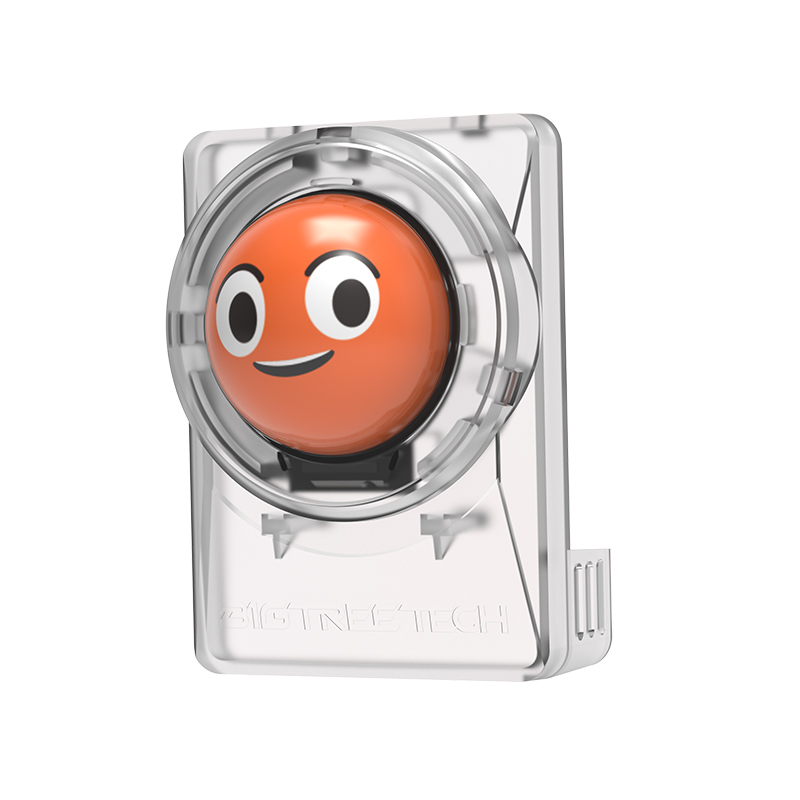

Panda Knomi 3D

重要提示

  • Panda Knomi 3D 只监听打印机的状态,不控制打印机,所以 Panda Knomi 3D 的功能不会受拓竹固件更新的影响。有关受影响和不受影响的更多信息,请参阅Bambu Lab 官方公告

  • 确保您的设备运行了最新版本的固件

  • Panda Knomi 3D 仅支持连接到2.4G Wi-Fi。

  • 如出现长时间 无效的IP,自动修正中,请使用 Bambu HandyBambu Studio 尝试控制打印机,如果打印机无应答或显示不在线,可能是打印机所处的网络环境异常,请检查网络环境。如果可以正常控制打印机,请尝试断电重启Panda Knomi 3D,若重启后仍无法正常连接,请联系售后支持邮箱 support01@bigtree-tech.com

  • 在设置界面连接 Panda Knomi 3D 的AP热点后,直接跳转到的Web UI界面,部分手机由于权限的问题可能无法在此界面上传更新GIF图片、IMG文件和固件,请到浏览器中访问Web UI再进行此类上传文件的操作。

  • 如果您在使用过程中遇到任何问题,或者对未来的硬件或固件版本有建议,欢迎前往Github提交issues与我们保持联系。

  • 如果您有任何此wiki无法解决的问题,请通过以下方式联系客户支持:support01@bigtree-tech.com.

基本参数

微处理器 Xtensa双核32位LX6 ESP32
时钟频率高达240MHz。
存储器 PSRAM-8MB(4MB RAM + 4MB Himem), Flash-16MB
逻辑电压 3.3V
输入电压 5V-24V
额定功率 0.65W
屏幕外型尺寸 34.6mm x 37.9mm x 3.5mm
屏幕尺寸 1.28”
分辨率 240 x 240
显示区域 32.4(H)mm x 32.4(V)mm
屏幕驱动芯片 GC9A01
可视角度 全视域(All View)
背光亮度 400 Cd/m²
通信方式 2.4G Wi-Fi (IEEE 802.11 b/g/n)
工作温度 Panda Knomi 3D:-20℃ 至 +70℃
塑胶版本外壳:-30℃ 至 +130℃
储存温度 -30℃ 至 +80℃
背光寿命 大于20000hr

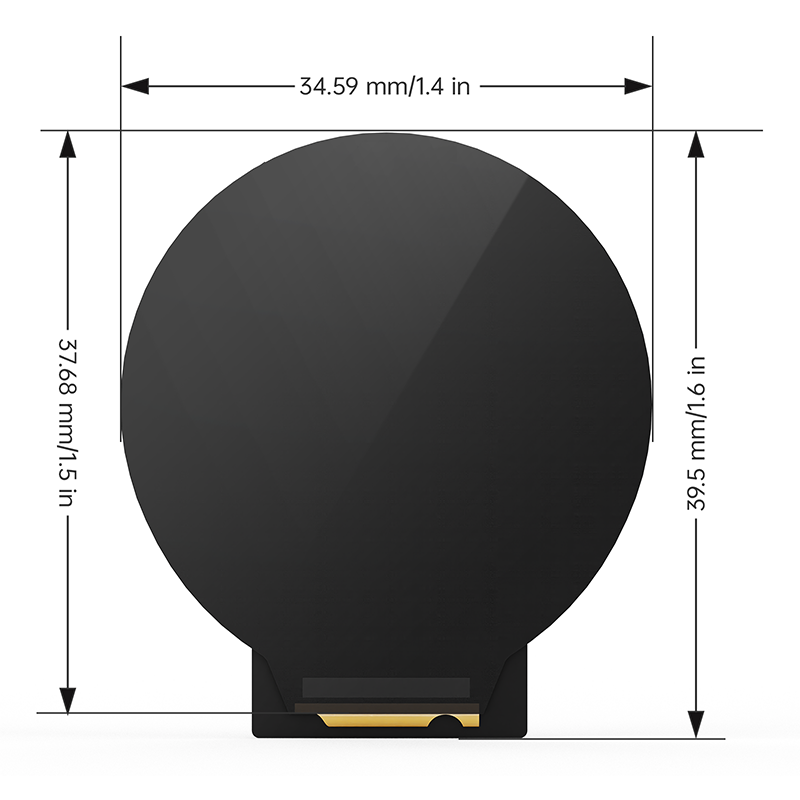

尺寸和接口

安装指南

Panda Knomi 3D安装在A1系列打印机上。

安装到A1系列工具头

  • 装入透镜

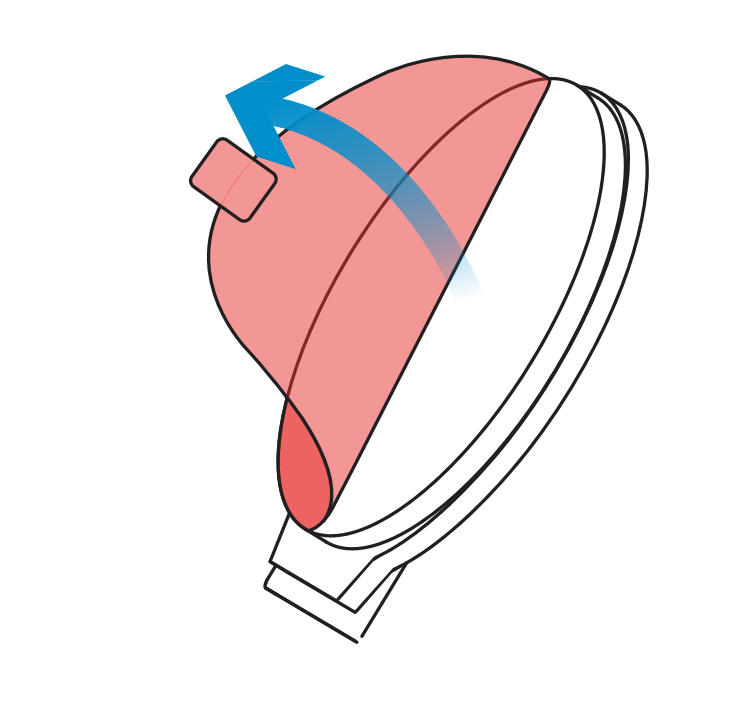

  • 轻轻揭下 Panda Knomi 3D屏幕的保护膜

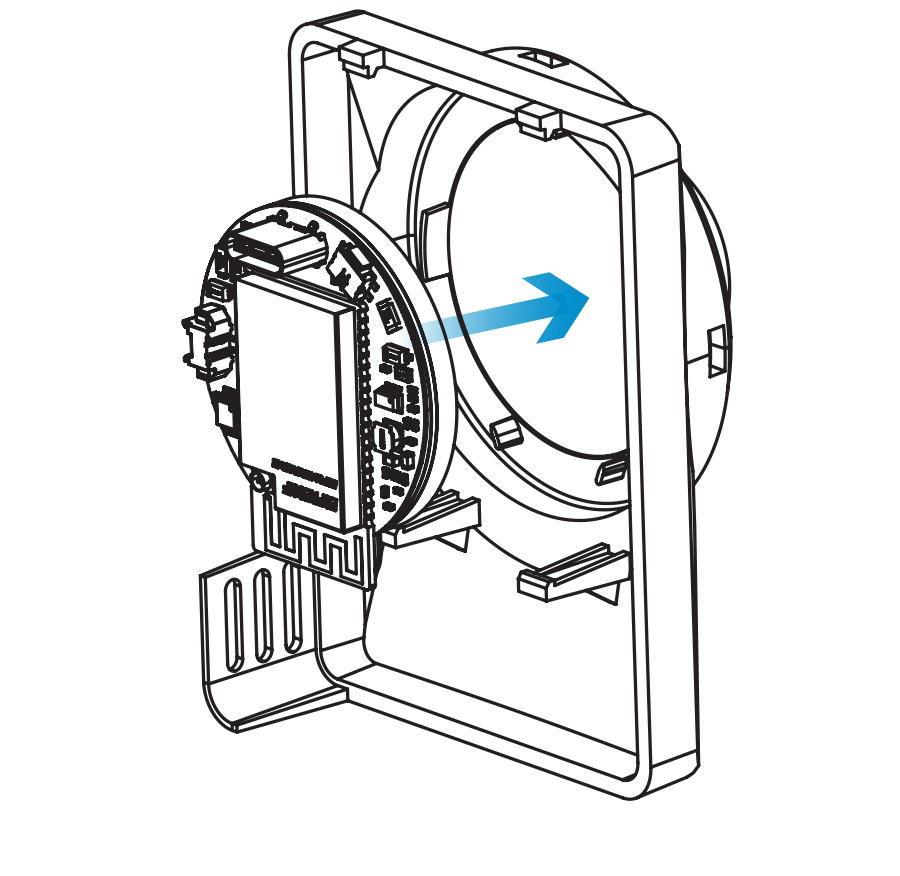

  • 把屏幕安装到外壳里面,在此之前务必检查透镜及屏幕上是否有灰尘碎削等杂物,如有,请及时清理避免压碎屏幕

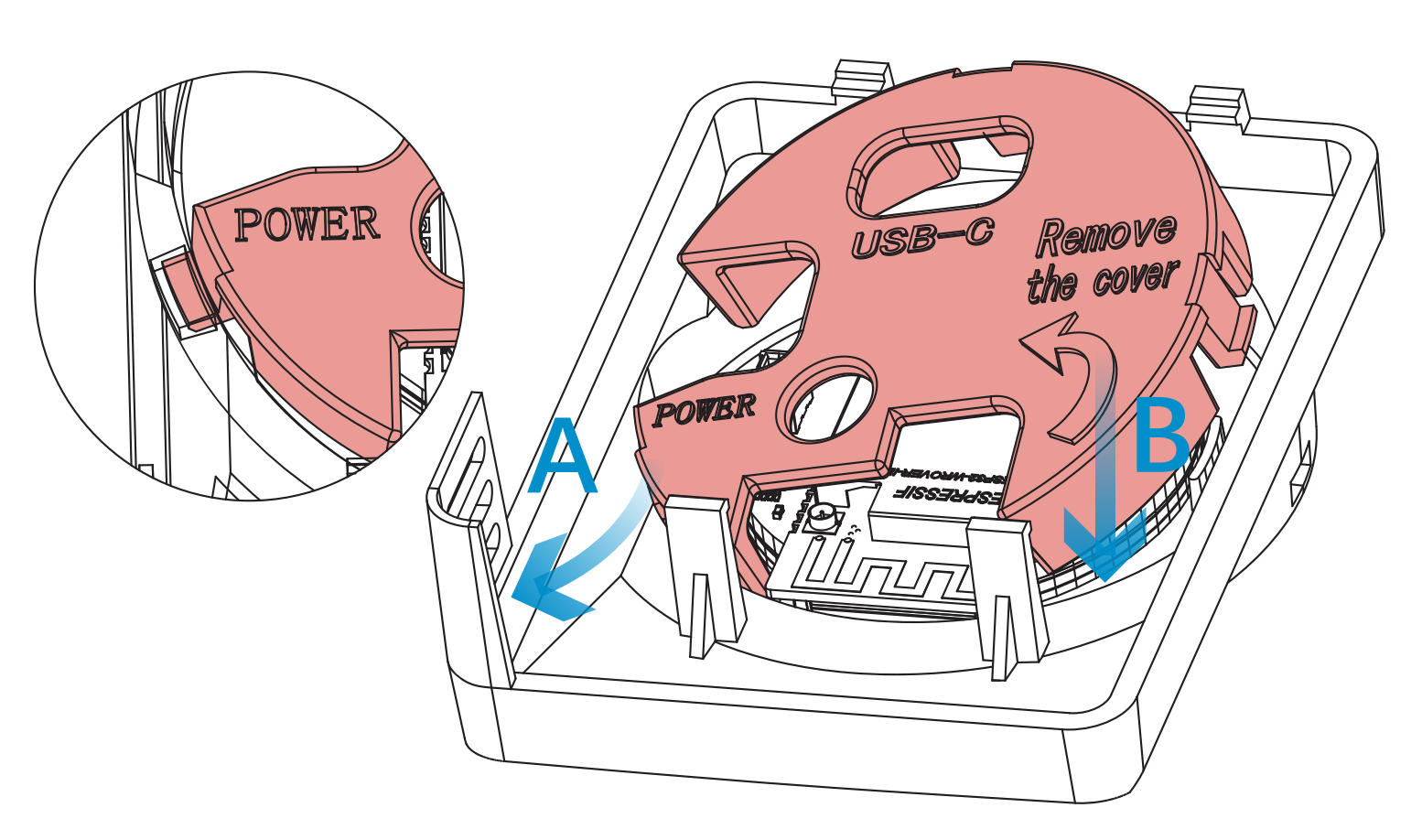

  • 将后盖与箭头A所指示的卡扣对准,沿箭头B方向轻轻按下直到听到“咔哒”一声,表示安装到位。

  • 在A1系列打印机工具头上,从侧面用力按压工具头前盖,解锁并移除前盖。

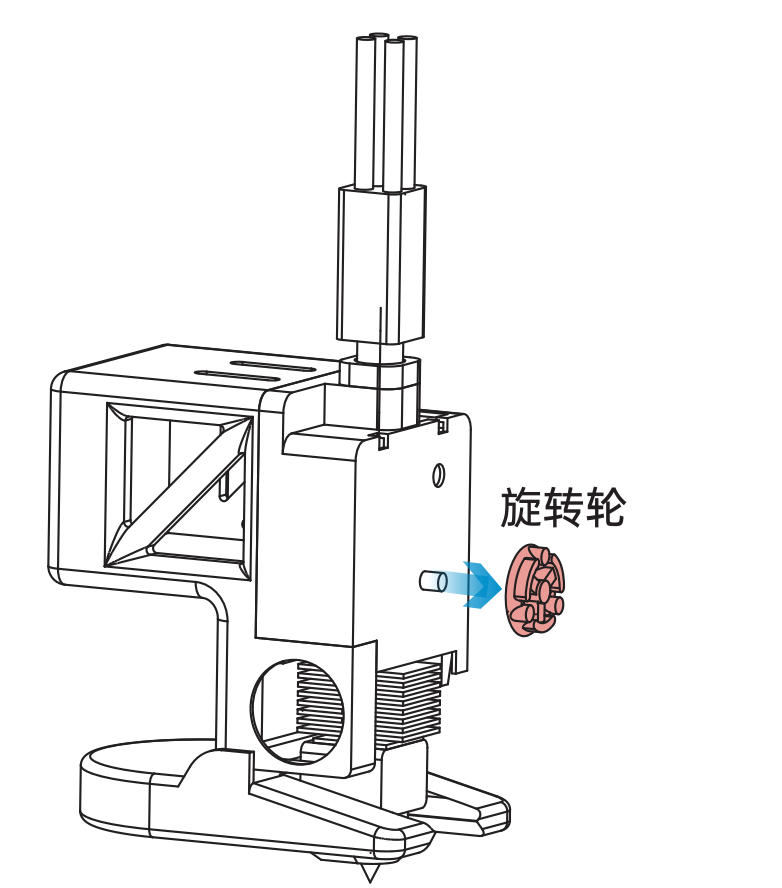

  • 取下旋转轮。

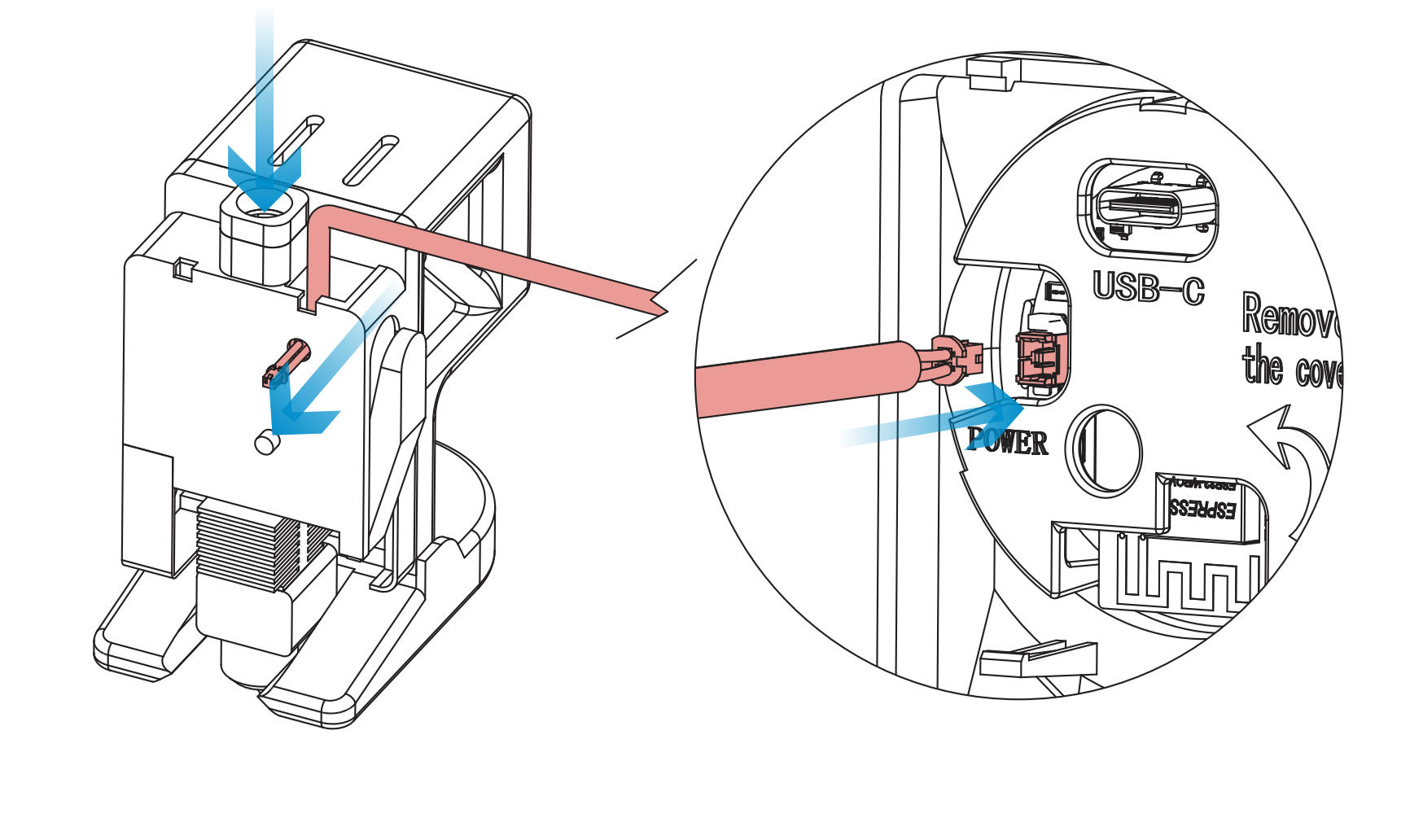

  • 将电源线穿过如下孔位,并插入Panda Knomi 3D的屏幕背面电源接口。

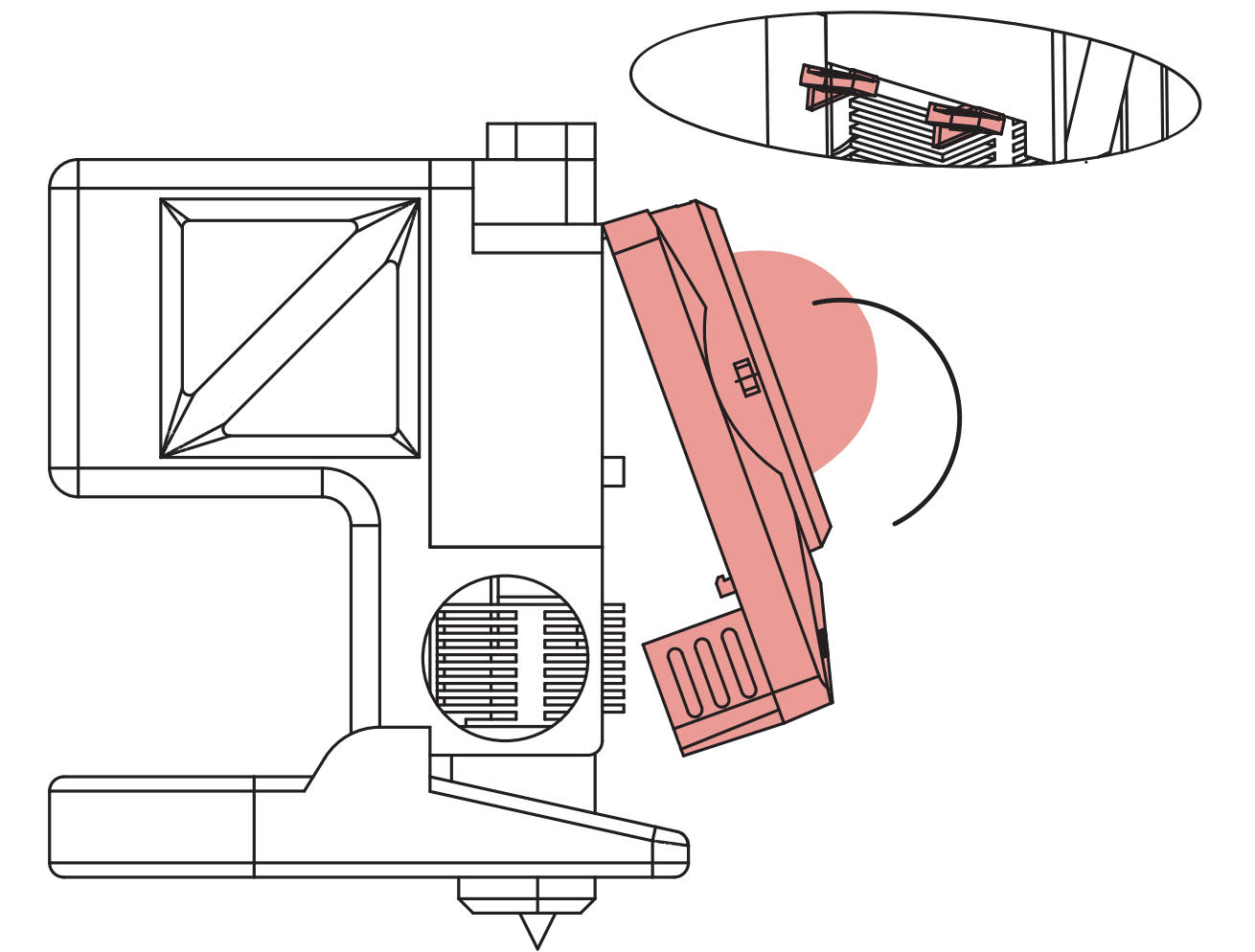

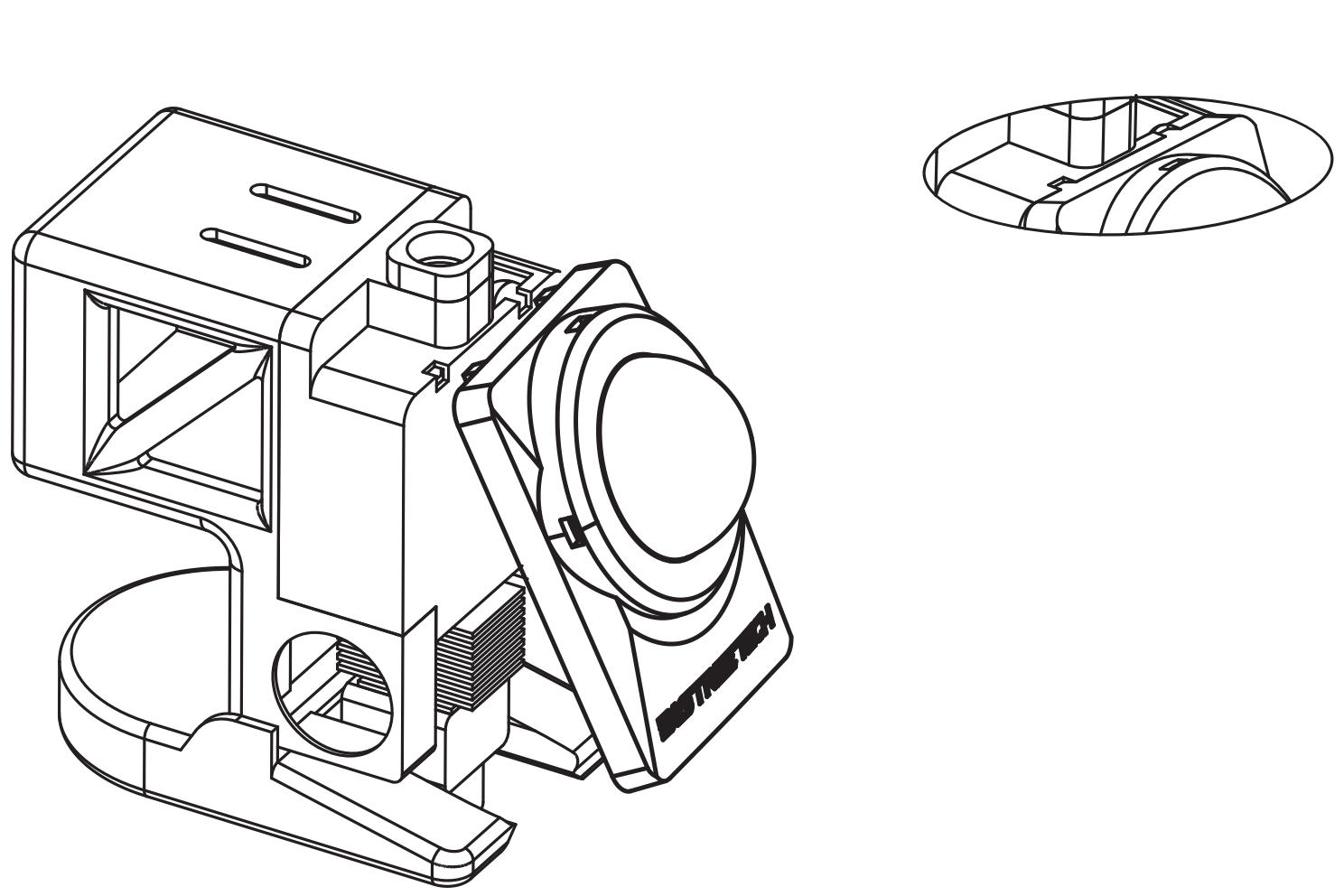

  • 从顶部扣入Panda Knomi 3D,并按压以固定

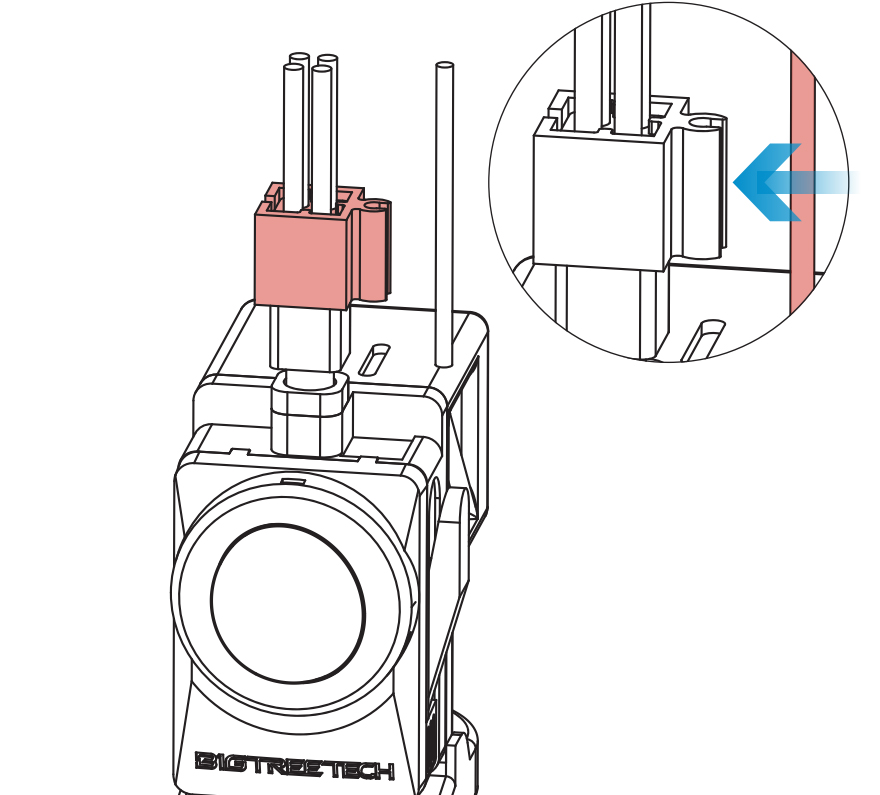

  • 最后,为了避免电源线干扰打印以及让打印机看起来更加整洁,我们设计了可打印的夹线器模型,请下载并打印安装。

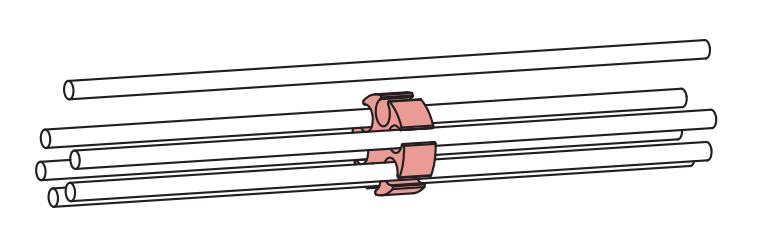

    如果您使用的是 AMS Lite,我们还设计了可打印的集线器模型,可让您将所有PTFE管、工具头电缆和 Panda Knomi 3D电源线捆绑在一起。

    我们还建议使用提供的扎带将工具头电缆和 Panda Knomi 3D电源线轻轻捆绑在一起。扎带不应太紧避免扯到电缆。

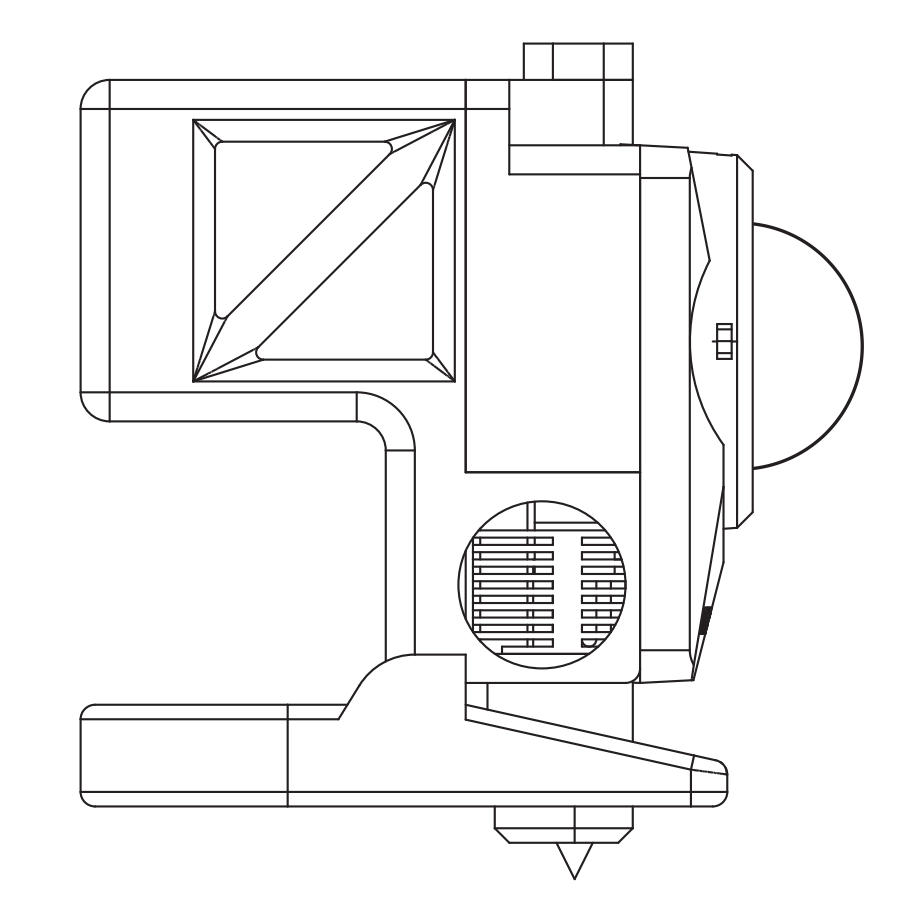

  • 成功安装到 A1 系列工具头上

祝贺您已完成 Panda Knomi 3D 的安装。现在您可以继续阅读如何在 A1 系列打印机上给 Panda Knomi 3D 供电。

从 A1 系列工具头上拆卸

如需从工具头上拆卸 Panda Knomi 3D,请按照以下步骤。

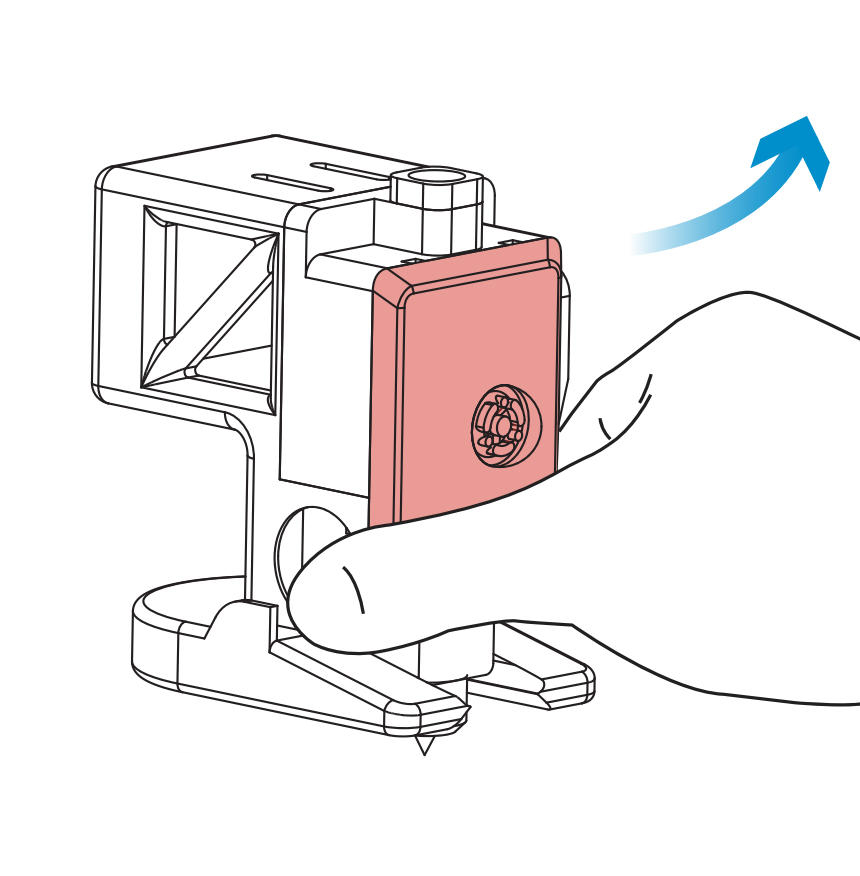

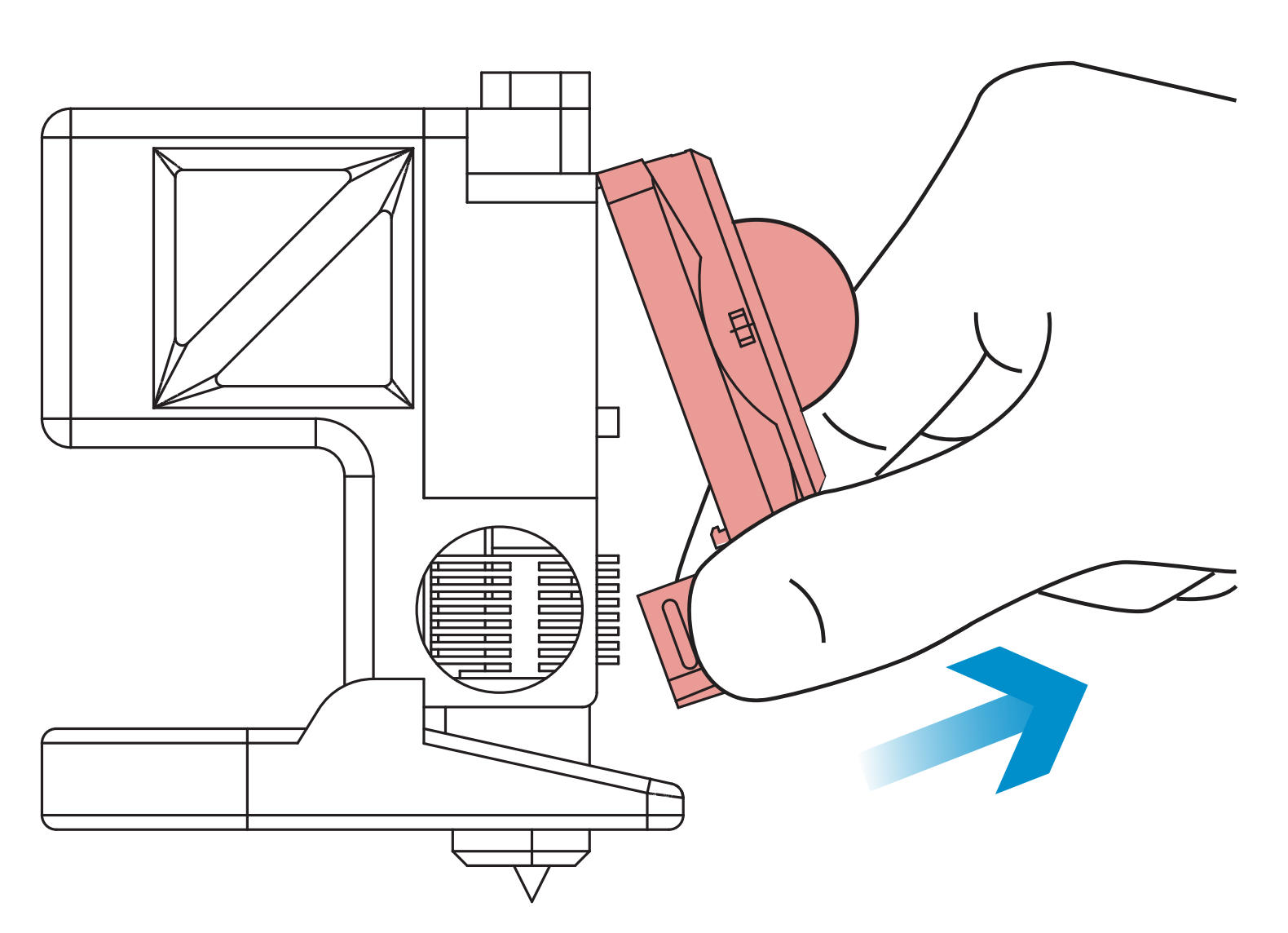

  • 捏住外壳两端,向上取下外壳即可从工具头上取下 Panda Knomi 3D

  • 使用后盖开盖器顶住图示中蓝色高亮槽口的位置,后盖将自动弹开,便于取下。(您需要先从 GitHub 下载后盖开盖器的文件并自行打印)

A1 系列供电

现在是时候给 Panda Knomi 3D 供电了。执行此步骤之前,请确保打印机已关闭电源

通过打印机供电

  • 把Panda Knomi 3D电源线的MX3.0 2pin公头与转接线的MX3.0 2pin母头连接好,注意对准扣位连接,不能反接

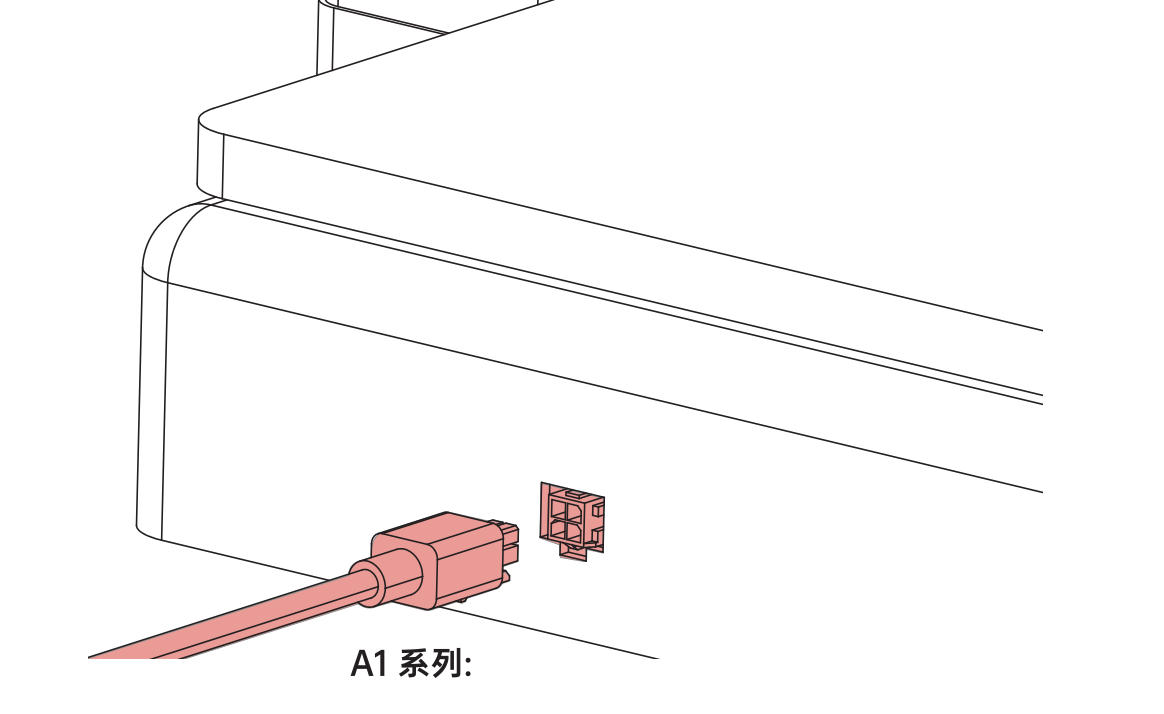

  • 在机器后部(A1)或侧面(A1 mini)找到一个未使用的 4pin 电源端口。再把转接线另一头的MX3.0 4pin接口插入到打印机的MX3.0 4pin接口。

通过Panda Branch Plus供电

如果不想通过打印机接电,或者打印机的MX3.0接口已被占用,则可以选择购买Panda Branch Plus(单独出售),直接把Panda Knomi 3D的MX3.0 2pin接口插入Panda Branch Plus的MX3.0接口,也可以实现供电。

现在是时候给 Panda Knomi 3D 通电并进行配置了,请前往首次使用指南

用户界面说明

首次使用指南

访问Web UI配置界面。

  • 连接 Panda Knomi 3D 的 AP热点

    首次启动后或执行 恢复出厂设置 命令后,您将看到下面的屏幕。

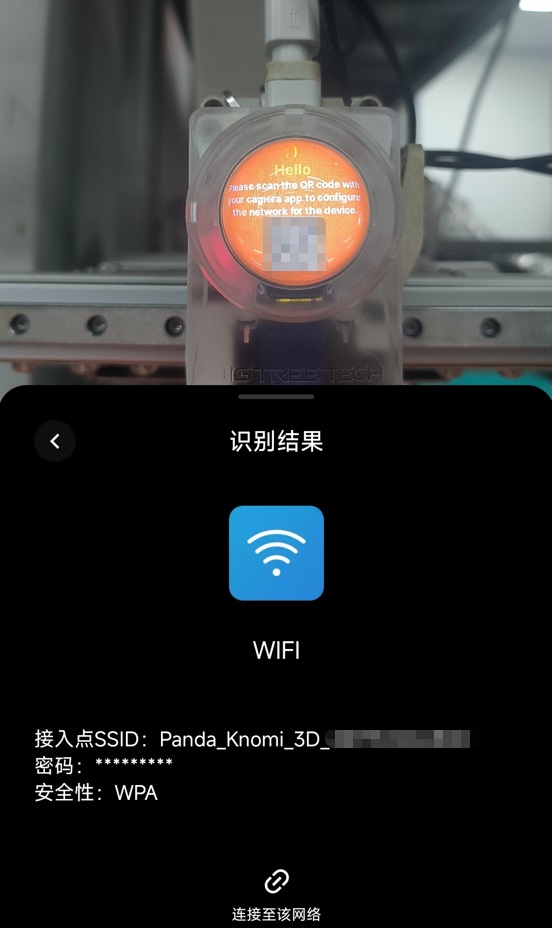

    • 扫描 Panda Knomi 3D 上的二维码(如上图所示), 获取 Panda Knomi 3D 自身开启的 AP 热点的名称和密码, 点击连接。出厂默认的AP信息如下:

      Wi-Fi名称: Panda_Knomi_3D_xxxxxxxxxxxx

      Wi-Fi密码: 987654321

      提示:大多数现代智能手机都支持通过相机扫描二维码功能,尤其是搭载 iOS 11 及以上版本的 iPhone 和 Android 9.0 及以上系统的设备。请确保您的设备系统及相机应用为最新版本,以获得最佳的二维码扫描体验。如果您的设备不具备上述条件,可以使用 Google Lens 等外部应用,或直接手动连接 Panda Knomi 3D 的热点(默认密码为:987654321)以访问 Web UI。

    • 如果无法扫码连接,请到设备的 设置 菜单中手动连接热点。

      iPhone 为例:

      • 在你的主屏幕上,前往 设置-> 无线局域网

      • 打开 无线局域网。你的设备将自动搜索可供使用的无线局域网。

      • 轻点名称以 Panda_Knomi_3D 开头的无线局域网,输入默认密码:987654321

      • 连接上 Panda Knomi 3D 的无线局域网后,你会在这个网络旁边看到蓝色勾号,并在显示屏右上方角落看到已连接的无线局域网图标。

  • 连接上 AP 后,理应有 已连接(需登录/认证) 的提示,并且点击会进入Web UI配置界面。有时因为网络原因,需要等待10~20秒, 如果等待后仍然无法进入Web UI配置界面, 可以在浏览器中手动输入 192.168.254.1 访问Web UI配置界面。

将 Panda Knomi 3D 连接到打印机所在的Wi-Fi下

  • 首次配置会自动进入 选择语言 界面,设置完语言后,点击 下一步

  • 进入连接 Wi-Fi 界面,Panda Knomi 3D 会自动扫描环境中的 Wi-Fi,请选择打印机所连接的 Wi-Fi 进行连接。如果没有扫描到打印机连接的 Wi-Fi, 可以点击 “扫描” 按钮重新扫描。

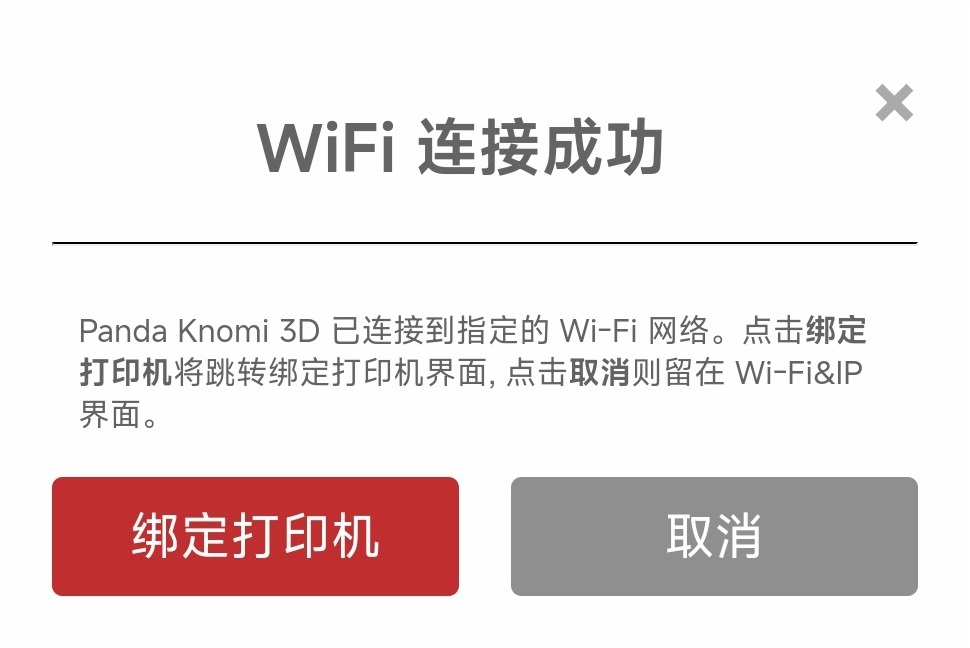

  • 等待连接成功,连接成功后会弹出如下图中的弹窗,点击 绑定打印机 可以跳转到 打印机 界面绑定打印机。

绑定打印机

注意:如果访问码的位置是空白的没有内容,可能是打印机处于云模式并且未绑定云账号,请打开打印机的 仅局域网模式,或者使用Bambu Handy/Bambu Studio 将此打印机绑定到云账号上。

自动扫描
  • Web UI配置界面进入 打印机 界面, 点击 扫描 会扫描同一局域网下的拓竹打印机, 一次完整的扫描大概需要30秒左右。每多一台拓竹打印机最多增加20秒的扫描时间。Panda Knomi 3D 每次扫描最多支持识别20台打印机,如果您局域网内的拓竹打印机数量较多超出了20台,可能无法扫描到所有的打印机。如果此次扫描未能识别到想要连接的打印机,可以点击 扫描 按钮重新扫描,或者 手动输入 所有的信息

  • 扫描完成后, 选择想要连接的打印机, 选择后打印机的 SN码IP 会自动填充。然后在打印机上找到 访问码, 并手动输入到Web UI上的 打印机访问码 栏。

    • A1系列打印机

      • 设置

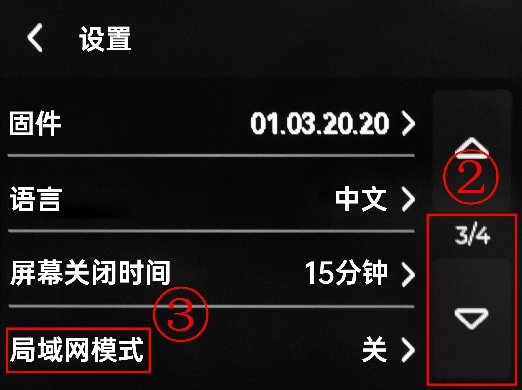

      • ② -> ③ 局域网模式

      • 访问码

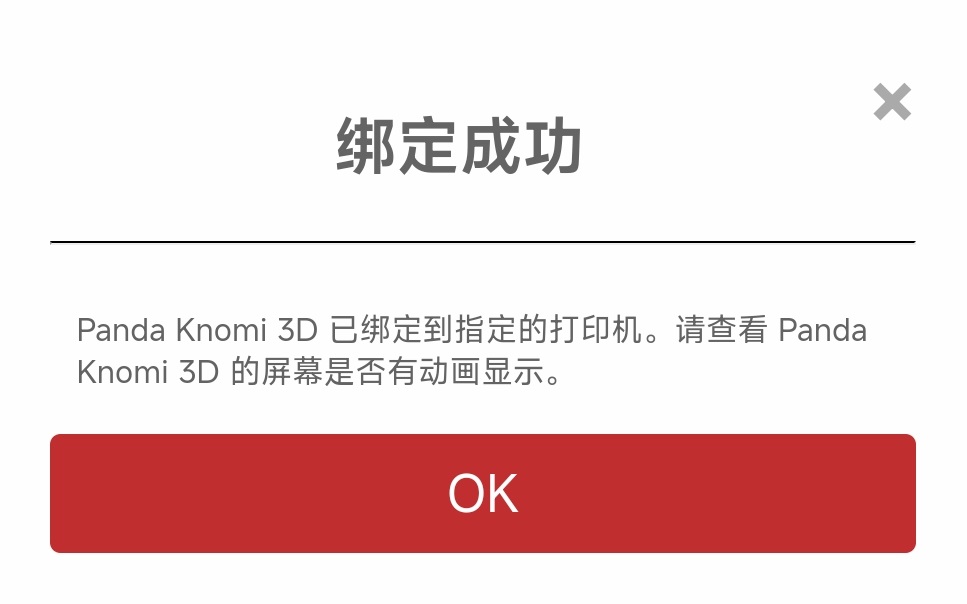

  • 点击 绑定, 开始连接打印机, 出现 绑定成功 的弹窗意味着 Panda Knomi 3D 已经成功连接到打印机了。

  • 恭喜您!现在可以尽情的享用您的 Panda Knomi 3D 了。

手动输入
  • Panda Knomi 3D 每次扫描最多支持识别20台打印机,如果您局域网内的拓竹打印机数量较多超出了20台,可能无法扫描到所有的打印机,我们可以 手动输入 绑定打印机所需要的所有信息。
  • 如果您局域网内的拓竹打印机数量不多,但是却仍然扫描不到打印机,我们可以先尝试 手动输入 绑定打印机所需要的所有信息。如果 Panda Knomi 3D 无法连接到打印机,可能是您路由器的一些安全特性,禁止了局域网内的设备互相通信。请联系客服 support01@bigtree-tech.com 协助您做进一步的排查。
  • 在打印机上找到 SN码访问码IP,并输入到Web UI上对应的输入栏中。

    • A1系列打印机

      • SN码

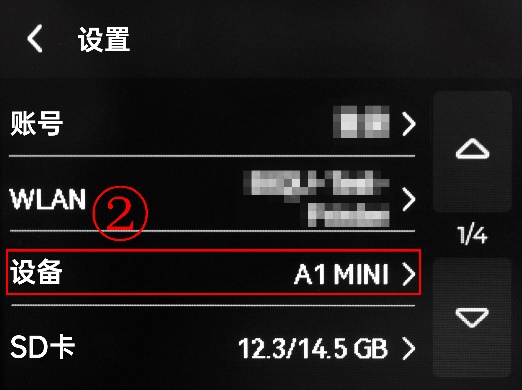

        • 设置

        • 设备

        • 打印机序列号 即为 SN码

      • 访问码IP

        • 设置

        • ② -> ③ 局域网模式

        • 访问码, ⑤ IP

  • 点击 绑定, 开始连接打印机, 出现 绑定成功 的弹窗意味着 Panda Knomi 3D 已经成功连接到打印机了。

  • 恭喜您!现在可以尽情的享用您的 Panda Knomi 3D 了。

Wi-Fi & IP 界面

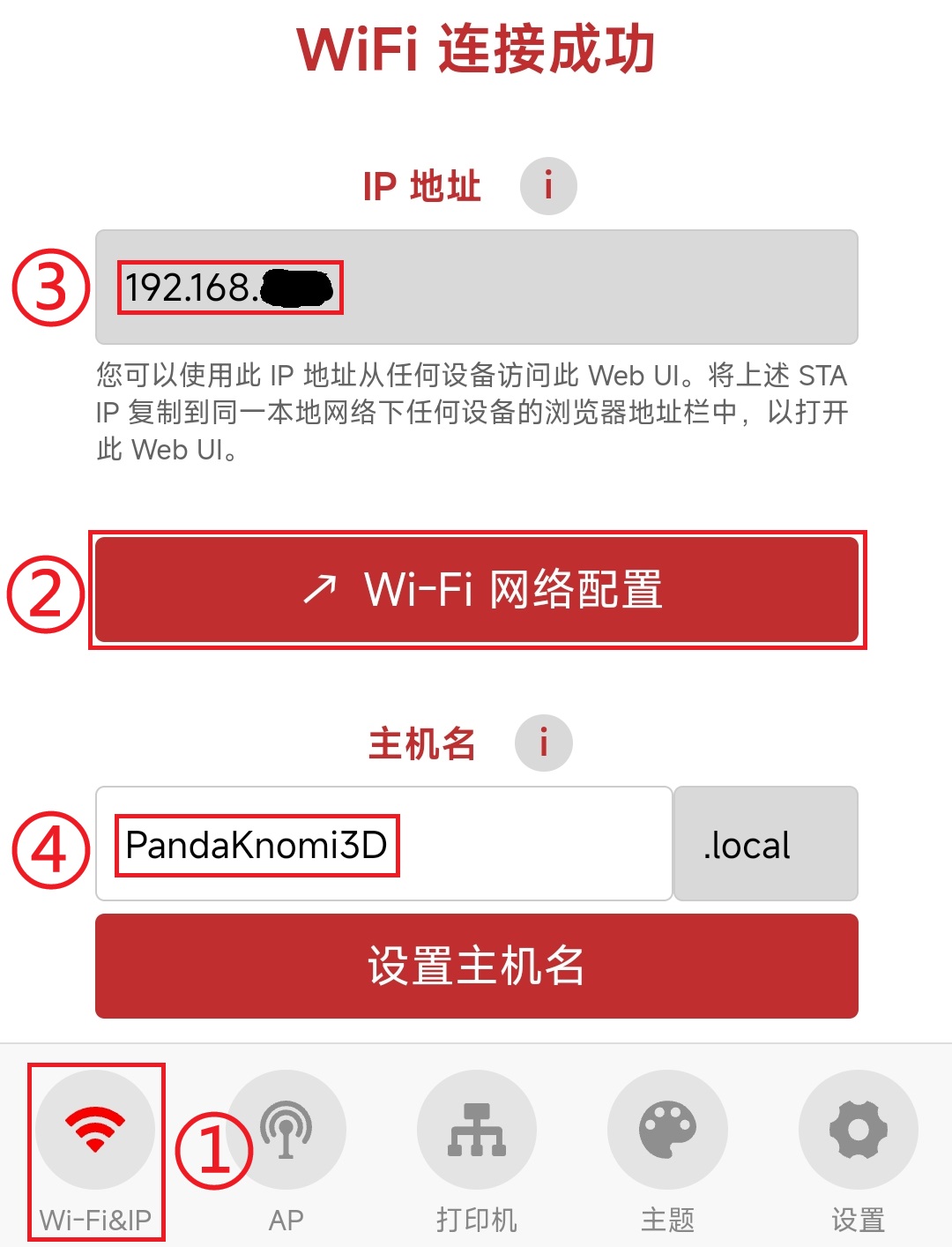

连接到 Panda Knomi 3D WebUI 中出现的第一个界面是 WiFi&IP 设置界面。

  • ① 进入 Wi-Fi&IP 界面

  • ② 如果您想要重新配置 Panda Knomi 3D 要连接的 Wi-Fi,可以点击 Wi-Fi 网络配置 按钮再次进入配置 Wi-Fi的界面重新配置要连接的 Wi-Fi。

    提示:Panda Knomi 3D 更换所连接的 Wi-Fi 后,Panda Knomi 3D 所在的局域网和 IP 地址可能发生改变,若在设备连接到与 Panda Knomi 3D 所连接的 Wi-Fi 相同的局域网下改变此配置,则设备会与 Panda Knomi 3D 断开通信连接,需要将设备也重新连接到 Panda Knomi 3D 新连接的 Wi-Fi 网络下才可重新建立通信连接。为避免此类情况,建议将设备连接到 Panda Knomi 3D 的 AP 热点,然后再修改此配置。

  • ③ 配网完成后,推荐客户将手机、电脑等设备连接到与 Panda Knomi 3D 所连接的 Wi-Fi 相同的局域网下,并通过在浏览器地址栏输入 IP 地址访问 Web UI。为避免遗忘 IP地址,可利用手机主屏幕书签功能,方便快速访问。

  • ④ 若设备连接到与 Panda Knomi 3D 所连接的 Wi-Fi 相同的局域网下,用户可以通过主机名直接访问 Web UI,例如出厂默认的主机名是 PandaKnomi3D,我们可以直接访问 http://pandaknomi3d.local ,不区分大小写。如果设备开了VPN, 那么通过主机名访问的方式可能会失效, 此时请直接使用 IP 访问。

    用户可以自定义主机名,但是请遵守以下规则:

    • 只能由字母(a-z、A-Z)、数字(0-9)、以及连接符(-)组成, 并且首字符必须是字母。
    • 长度不低于8个字符,不超过32个字符。

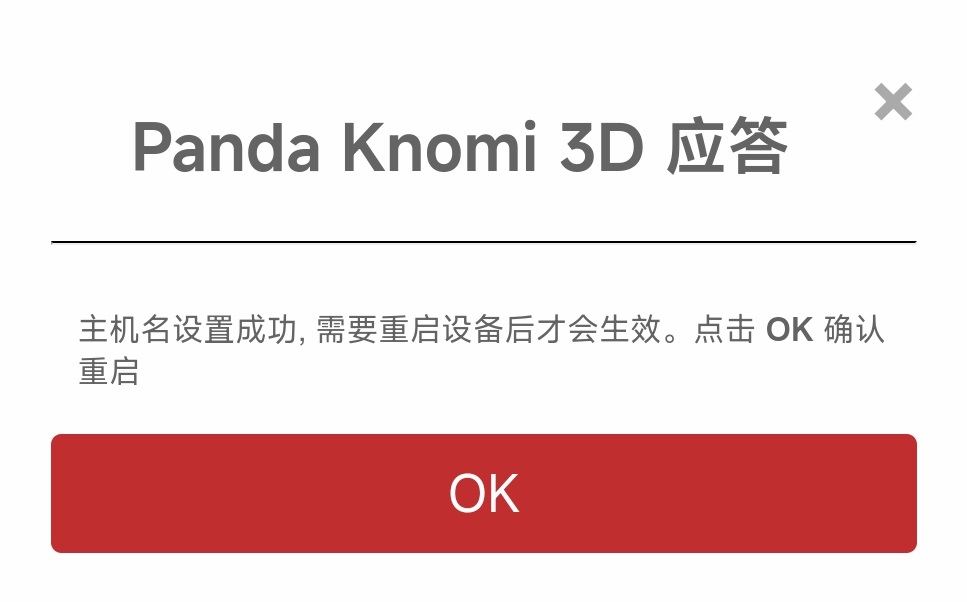

    修改完成后,点击 设置主机名 将设置的主机名发送给 Panda Knomi 3D,若出现如下图中的弹窗,说明主机名已经重新设置成功,主机名修改后需要重新启动才可以生效,直接点击弹窗中的 OK 按钮,Panda Knomi 3D 会 立刻重启,若我们不想立刻重启,可以点击弹窗右上角的 x 按钮关闭弹窗。

AP 界面

Panda Knomi 3D WebUI 中出现的下一个界面是 AP 界面。Panda Knomi 3D AP 是 Panda Knomi 3D 广播的 WiFi 热点,允许手机/电脑直接连接到它。如果您不希望广播此热点,则可以将其关闭,但 Panda Knomi 3D 会在无法连接到您设置的 WiFi 时自动重新打开此热点。这提供了一种故障保护方式,可以在设置的 WiFi 网络不可用的情况下重新连接到 Panda Knomi 3D。

若设备是连接到 Panda Knomi 3D 的 AP 热点访问的 Web UI,关闭或者修改 Panda Knomi 3D 的 AP 信息都会导致设备与 Panda Knomi 3D 断开通信连接。为避免此类情况,建议将设备连接到与 Panda Knomi 3D 所连接的 Wi-Fi 相同局域网下再修改此配置。

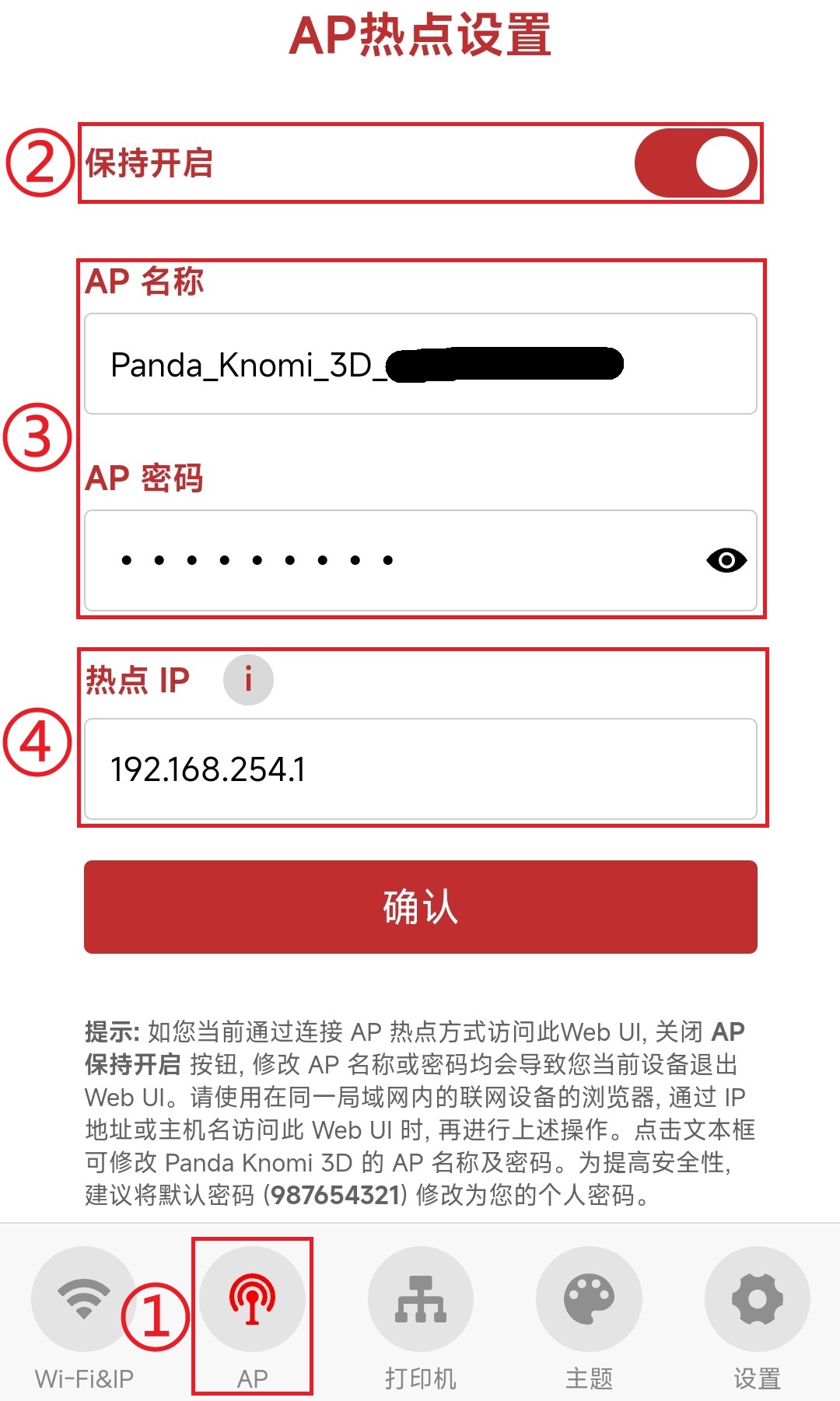

  • ① 进入 AP 界面

  • ② 打开/关闭 Panda Knomi 3D 的 AP 热点。关闭AP热点后将无法连接到 Panda Knomi 3D 的热点去访问 Web UI,关闭前请务必记录 Panda Knomi 3D 在其所处的 Wi-Fi 的IP,以便使用同一 Wi-Fi 的设备通过 IP 访问 Web UI。

  • ③ 修改 Panda Knomi 3D 的 AP 热点, 默认配置为:

    Wi-Fi名称: Panda_Knomi_3D_xxxxxxxxxxxx

    Wi-Fi密码: 987654321

    修改完成后不用重启 Panda Knomi 3D,Panda Knomi 3D 会在后台重新创建新的 AP 热点。

  • ④ 修改 AP热点自身的IP地址,如果此 IP 号段与打印机所连接的路由器号段冲突,例如路由器的 IP 号段也是 192.168.254.1 会导致 Panda Knomi 3D 无法绑定到打印机。此时我们需要将 Panda Knomi 3D 的 热点 IP 修改为与路由器不同的其他号段即可,例如修改为 192.168.253.1

    热点 IP 修改后需要重启设备才会生效,若出现如下图中的弹窗,说明 热点 IP 已经重新设置成功,直接点击弹窗中的 OK 按钮,Panda Knomi 3D 会 立刻重启,若我们不想立刻重启,可以点击弹窗右上角的 x 按钮关闭弹窗。

主题设置和IMG分享

各GIF状态说明

  • 由于硬件的限制,Panda Knomi 3D 规定单个GIF大小不能超过1.5MB(1536KB, 1MB=1024KB), 并且所有的GIF大小之和不能超过3MB(3072KB,1MB=1024KB)。

  • 出厂状态下所有的GIF占用的空间为 2903.28KB (与下表中所有的大小之和有细微的不同,这是由于每个GIF的大小数据只保留了小数点后两位),剩余 168.72KB 可用。

Web UI中的文件名称 GIF效果 出现的条件(需已绑定上打印机) 出厂GIF的大小 出厂GIF的分辨率(宽 x 高)
1 待机状态.gif 打印机处于空闲状态 284.94KB 240 x 240
2 喷嘴加热.gif 喷嘴正在加热 109.63KB 240 x 240
3 热床加热.gif 热床正在加热 123.96KB 240 x 240
4 调平.gif 正在自动调平 77.73KB 240 x 240
5 归零.gif 正在回原点 112.69KB 240 x 240
6 清洁喷嘴.gif 正在清理喷嘴 88.91KB 240 x 240
7 流量校准.gif 正在校准挤出流量 149.74KB 240 x 240
8 XY轴共振补偿.gif 正在校准共振补偿 62.93KB 240 x 240
9 耗材位置检查.gif 正在检查耗材的位置 146.63KB 240 x 240
10 切割耗材.gif 正在切料 46.78KB 240 x 240
11 回抽耗材.gif 正在抽回当前的耗材 112.66KB 240 x 240
12 推入新耗材.gif 正在加载新的耗材 121.32KB 240 x 240
13 挤出旧耗材.gif 正在冲刷旧的耗材 29.46KB 240 x 240
14 打印成功.gif 打印已完成 355KB 240 x 240
15 正在打印.gif 正在打印中 563.88KB 240 x 240
16 打印机报错.gif 正在打印中 517.01KB 240 x 240

屏幕保护

为避免屏幕长时间显示同一个静态画面导致的烧屏,Panda Knomi 3D 内置了屏幕保护的逻辑,在显示静态画面时,每隔15s显示一次内置的屏保GIF(此GIF不支持自定义),屏保GIF显示时间为 7.5s。

  • 屏保GIF的效果如下:

  • 以下静态界面中具有屏保逻辑:

    • 无效的 IMG 界面

    • 出厂时的 Hello 界面

    • Wi-Fi 扫描完成界面

    • Wi-Fi 连接失败界面

    • Wi-Fi 密码错误界面

    • 绑定打印机界面

    • 打印机扫描完成界面

    • 打印机 SN 码错误界面

    • 打印机 Access Code 错误界面

主题设置

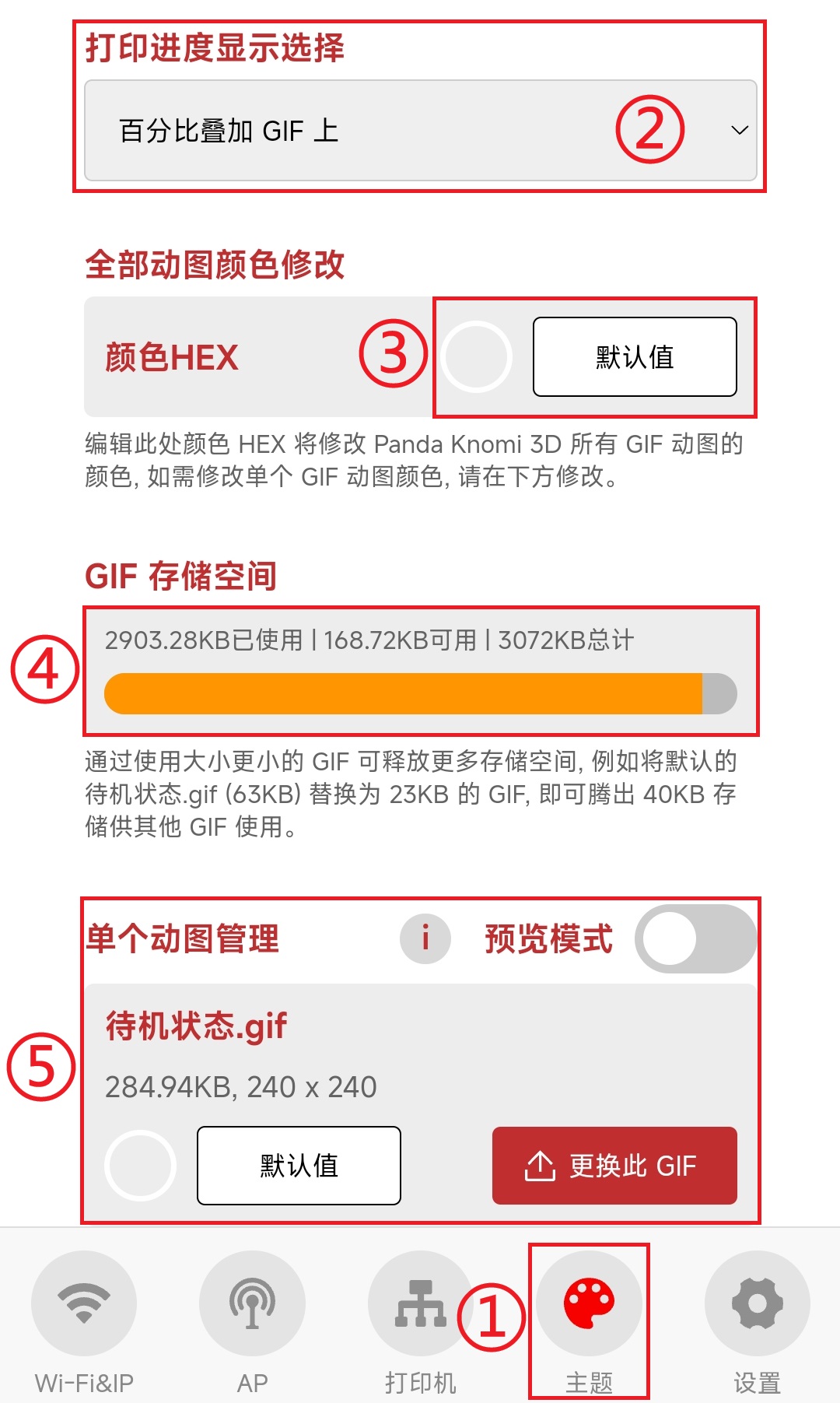

  • ① 进入 主题 界面

  • ② 打印进度显示选择,有以下4种选项:

    • 百分比叠加GIF上:打印机打印时,屏幕上显示专门定制的GIF(出厂GIF),并且在GIF的上叠加显示实时的打印进度

    • 仅显示百分比:打印机打印时,屏幕上显示实时的打印进度

    • 仅显示 GIF:打印机打印时,屏幕上显示代表打印中的 GIF 图片

    • 百分比和 GIF 交替显示:打印机打印时,屏幕上交替显示实时的打印进度和 GIF 图片,并且每隔 10s 切换一次显示

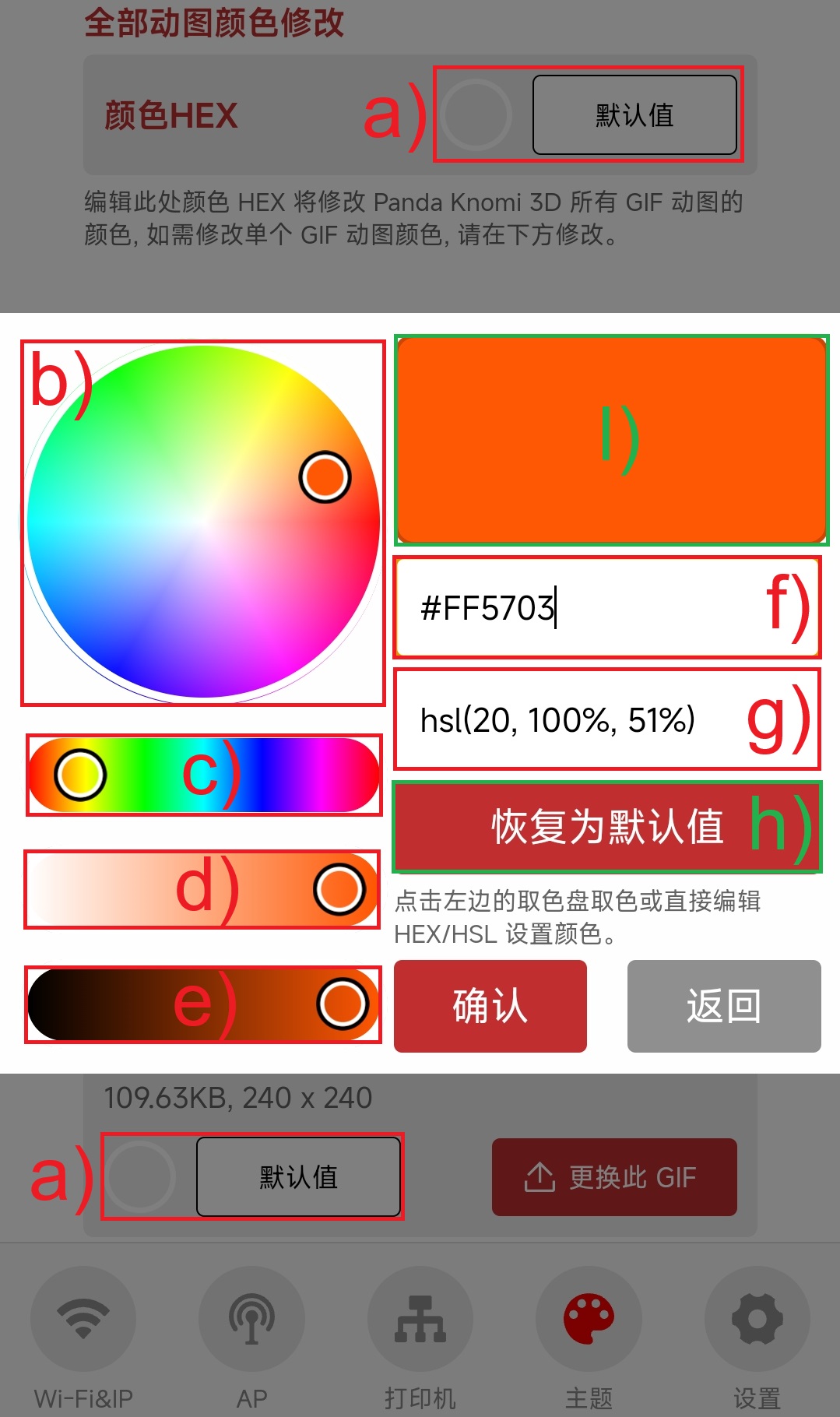

  • ③ 设置 GIF 的颜色

    • a) 点击此按钮,弹出设置GIF颜色的界面

    • b) HSL 取色盘(HSL是什么?

    • c) HSL的H色相参数,范围值为:0 ~ 360°

    • d) HSL的S饱和度参数,范围值为:0 ~ 100%

    • e) HSL的L亮度参数,范围值为:0 ~ 100%

    • f) 颜色对应的RGB 的16进制值,16进制下每个值的范围均为 0 ~ 255(0x00 ~ 0xFF), 可以直接修改此处的值来得到想要的颜色。 如图中所示的 #FF5703 意味着:

      • R(红色):0xFF (255/255)

      • G(绿色):0x57 (87/255)

      • B(蓝色):0x03 (3/255)

    • g) 颜色对应的HSL的值,H色相的范围为:0 ~ 360°, S饱和度的范围为:0 ~ 100%,L亮度的范围为:0 ~ 100%, 可以直接修改此处的值来得到想要的颜色。如图中所示的 hsl(20, 100%, 51%) 意味着:

      • H(色相):20°

      • S(饱和度):100%

      • L(亮度):51%

    • h) 点击清除设置的颜色,GIF会显示原本的颜色

    • i) 预览所设置颜色的区域

  • ④ 查看 GIF 储存空间用量,由于 Panda Knomi 3D 硬件的限制,所有的 GIF 大小之和不能超过 3MB (3072KB,1MB=1024KB),超出此大小 Web UI 会阻止更新并弹窗提醒。

  • ⑤ 每个 GIF 图片单独设置,包括颜色和自定义GIF图片。

    可以打开/关闭 预览此GIF 开关来显示/隐藏 预览 按钮,点击 预览此GIF 可以使 Panda Knomi 3D 进入预览模式,屏幕上将显示 预览此GIF 字样,在屏幕上可查看到自定义 GIF 的效果,若想退出预览模式,请关闭 预览此GIF 开关,或者直接跳转到除 主题 界面之外的其他界面。

    自定义GIF注意

    • Panda Knomi 3D 所使用的屏幕分辨率 宽 x 高240 x 240 像素,超过此分辨率的图片无法完整显示在屏幕上,所以只允许使用小于或等于此分辨率的GIF。超出此限制的GIF,推荐使用工具重新调整GIF的分辨率,使其符合要求。(例如: https://www.iloveimg.com/resize-image/resize-gif)。

      • 点击网页中的 Select images 按钮选择 GIF 图片,或者直接将GIF图片拖到此界面中

      • 确保勾选了网页右侧的 Maintain aspect ratio,避免改变长宽比例导致画面效果不协调

      • 修改 Width (px):Height (px): 中较大的参数到不超过 240, 如果 Width (px):Height (px): 参数是一样的,随便修改任意个即可

      • 点击 Resize IMAGES 按钮

      • 等待调整完成,然后点击 Download resized IMAGES 按钮下载调整后的 GIF.

    • 单个 GIF 的尺寸不能超过 1.5MB(1536KB, 1MB=1024KB),所有 GIF 一起的尺寸不能超过 3MB(3072KB,1MB=1024KB)。

    • 新的GIF的大小不能超过被替换的GIF大小与剩余空间之和,否则 Web UI 会拒绝替换并弹窗提醒大小超出容量限制。在 中可以查看剩余空间,在 中可以查看每个GIF的大小。

      例如:

        使用新的GIF替换 待机状态.gif,出厂的GIF大小为63.61KB,出厂剩余的容量为407.75KB,所以新的GIF大小不能超过 63.61KB + 407.75KB = 471.36KB。

  • ⑥ 将自定义的 GIF 下载导出成IMG文件,方便备份或者分享您的自定义GIF设计。

  • ⑦ ⑧ 将别人分享的IMG文件更新到 Panda Knomi 3D 中

应用IMG文件到Panda Knomi 3D

  • 下载IMG主题文件

    • 下载社区中其他用户分享的 Panda Knomi 3D 的 .img 文件

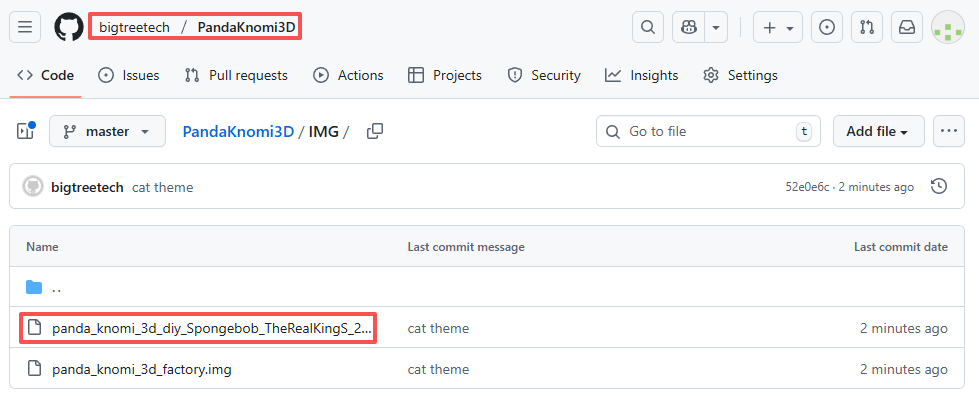

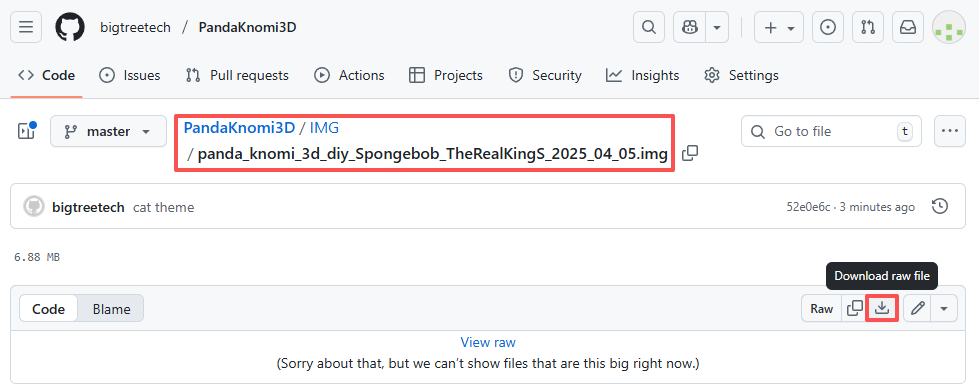

    • 从 Panda Knomi 3D 的Github上下载

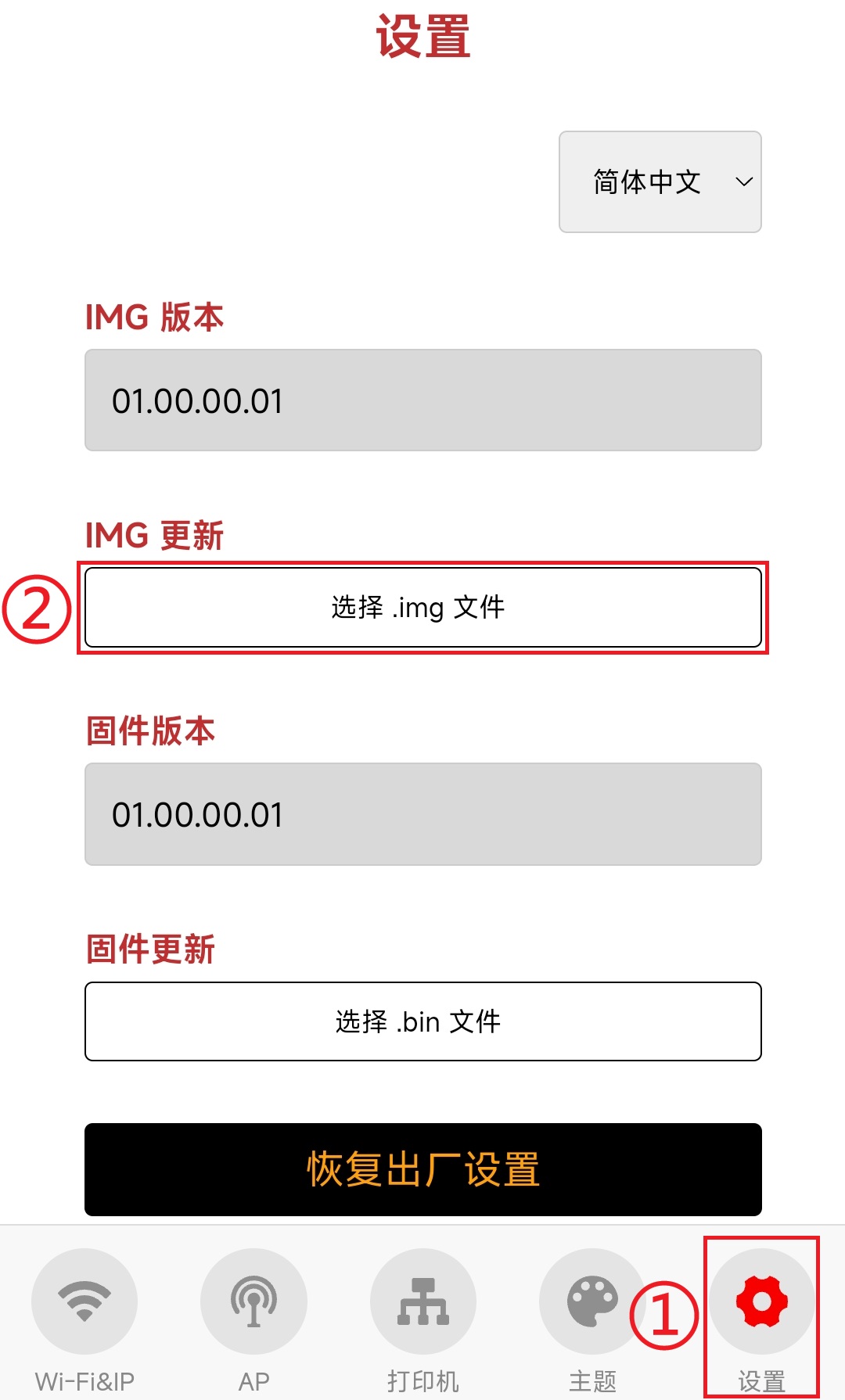

  • 进入 Panda Knomi 3D 的Web UI,① 设置 -> ② 选择.img文件,然后选择刚才下载的 .img 文件,等待更新完成后,Panda Knomi 3D 会自动应用并显示新的IMG文件。

从 Panda Knomi 3D 导出IMG分享

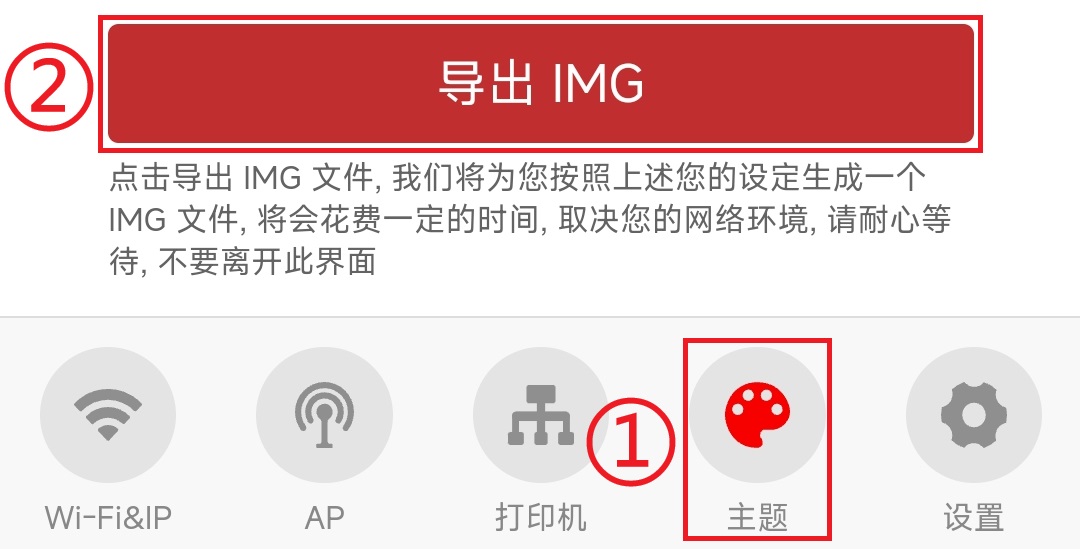

  • 进入Panda Knomi 3D 的Web UI。① 主题 -> ② 导出IMG,等待IMG文件导出完成

  • 将导出的IMG文件重命名,命名规则为:

    panda_knomi_3d_diy_<theme_name>_<author_name>_YYYY_MM_DD.img

    • <theme_name>: 自己为此IMG取一个主题名字
    • <author_name>: 作者的代号或者名字
    • YYYY_MM_DD: IMG的日期,年_月_日

    例如:panda_knomi_3d_diy_theme_author_2025_02_22.img

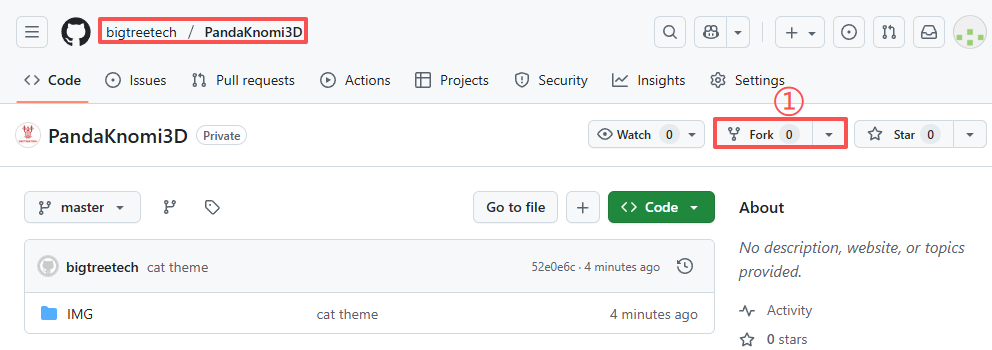

  • 将 .img 文件分享到Github

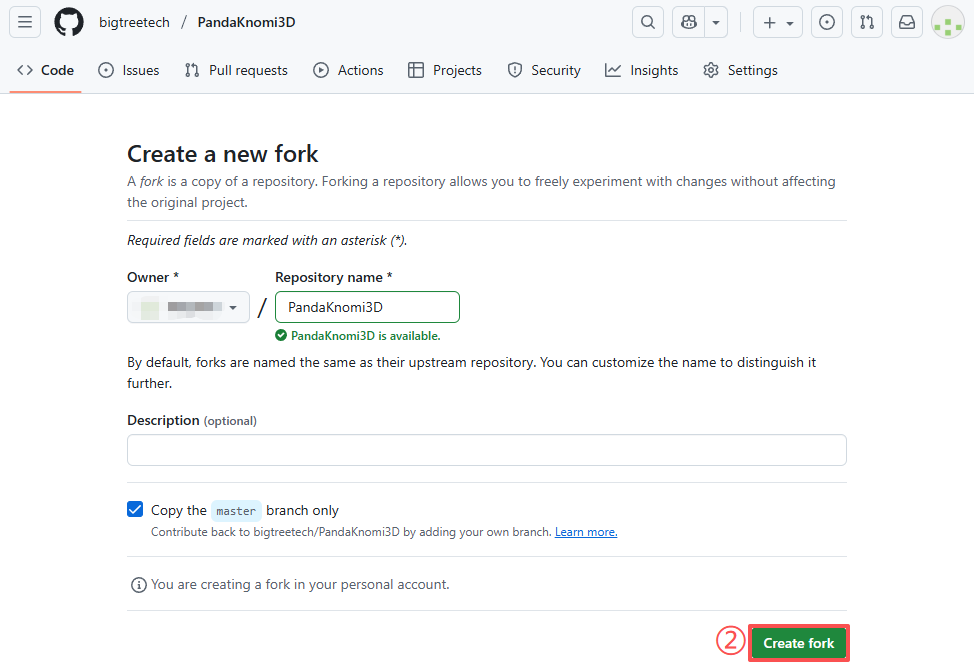

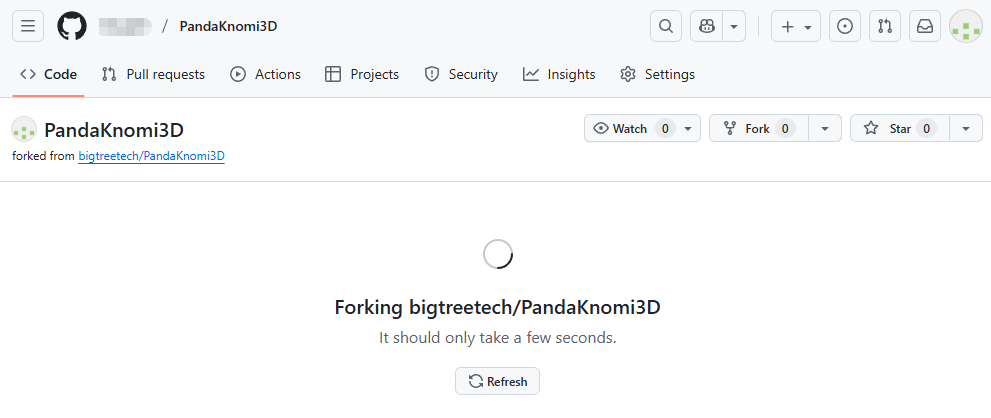

    • 等待 fork 完成

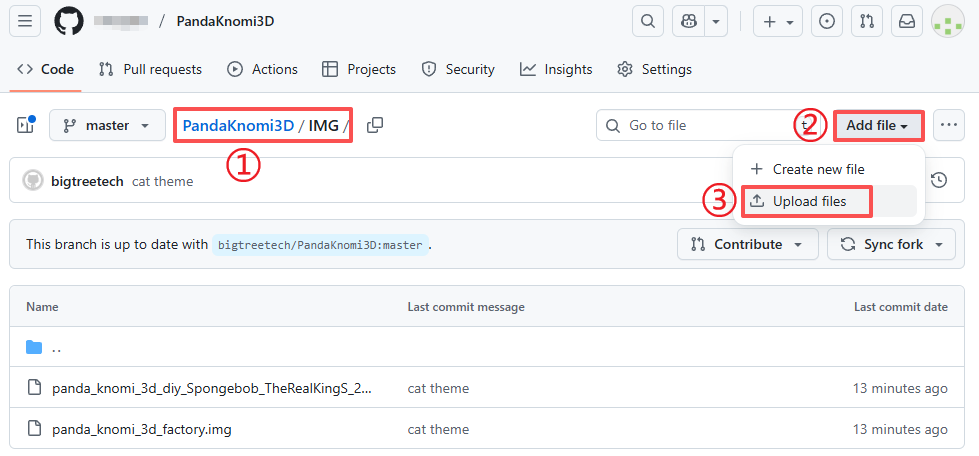

    • fork 完成后,① 进入IMG文件夹 -> ② Add file -> ③ Upload files

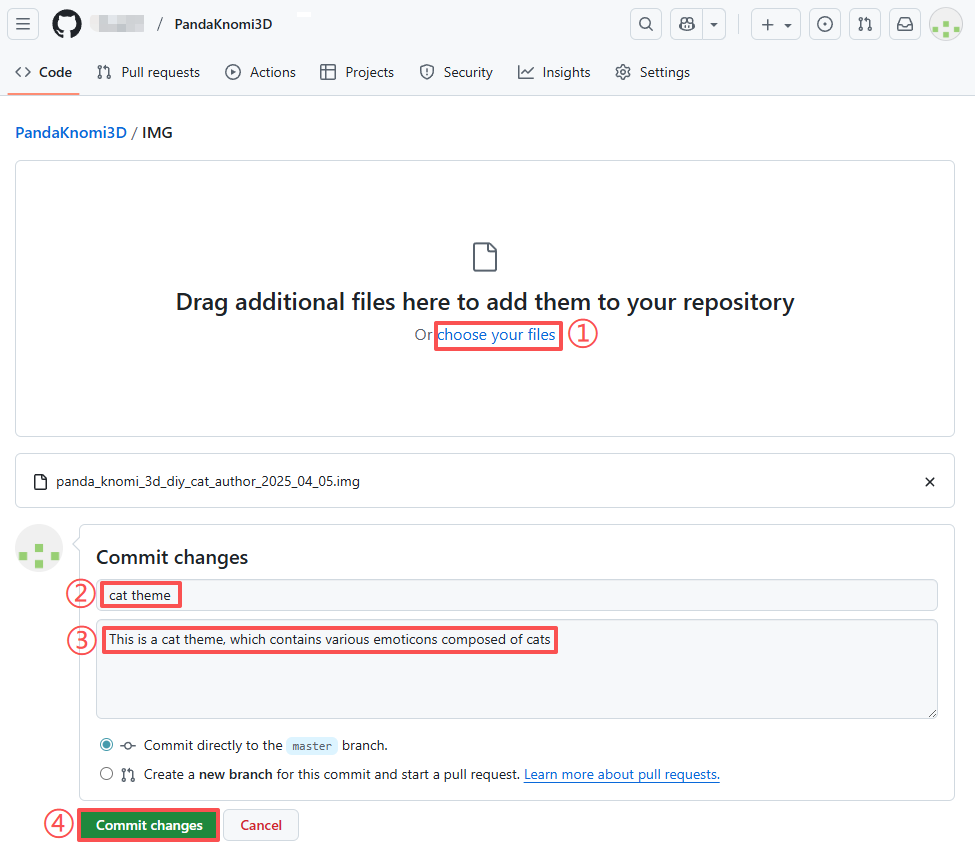

    • ① 选择要上传的 img 文件,② 写自定义IMG的标题,③ 写入自定义主题的详细描述,④ 提交文件

    • Contribute -> ② Open pull request

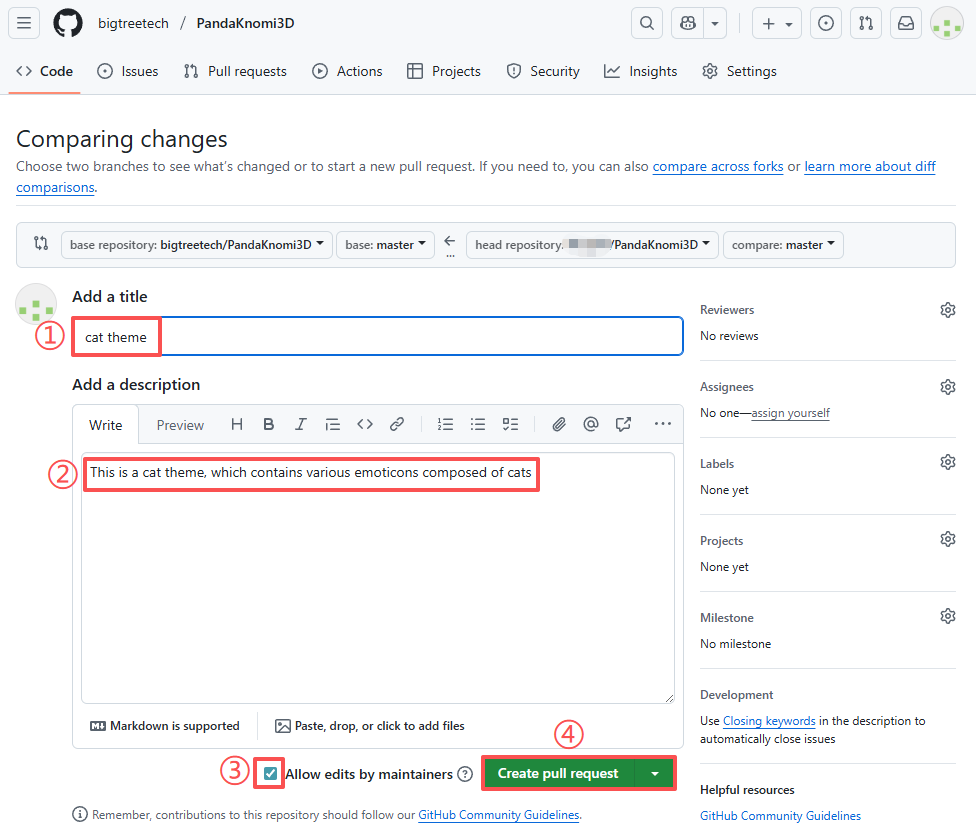

    • ① 写自定义IMG的标题,② 写入自定义主题的详细描述,③ 勾选 Allow edits by maintainers,④ Create pull request

    • 恭喜你已经完成分享!

恢复出厂设置

Panda Knomi 3D 恢复出厂设置会清空所有的配置,包括语言、连接的WiFi、自定义的主机名、自定义的AP热点名称和密码、绑定的打印机、打印进度显示选择。但是不会重置主题配色信息,也无法将自定义的GIF恢复为出厂GIF,GIF只能通过上传GIF或者更新IMG修改,出厂的IMG文件可从Panda Knomi 3D 的Github上面下载。

通过Web UI 恢复出厂设置

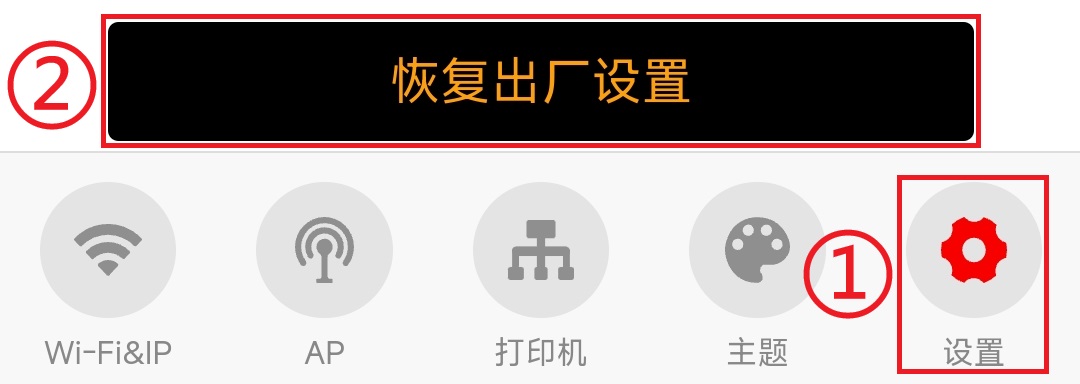

  • 进入 ① 设置 界面,点击 ② 恢复出厂设置 按钮

  • 会出现确认的弹窗,点击 ③ 确认恢复出厂设置,Panda Knomi 3D 会恢复出厂设置并重新启动。

通过按键恢复出厂设置

长按 Panda Knomi 3D 上的 Boot 按键5秒后,Panda Knomi 3D 会恢复出厂设置并重新启动。

固件

功能请求

如果您希望在即将发布的 Panda Knomi 3D 固件中增加产品需求,请在官方 Panda Knomi 3D github repo上提交请求,让我们知道。

请求功能

如何更新固件

OTA

  • 访问Web UI配置界面。

    如果 Panda Knomi 3D 已经连接到Wi-Fi中了,可以将设备连接到此Wi-Fi相同的局域网下直接通过IP访问Web UI更新固件。也可以将设备连接到 Panda Knomi 3D 的AP热点上访问WebUI更新固件。这两种途径任选其一即可

    • 连接到 Panda Knomi 3D 所在Wi-Fi的局域网下

      • 将设备连接到 Panda Knomi 3D 所在Wi-Fi的局域网下(Wi-Fi、以太网均可)

      • 在设备的浏览器中输入 Panda Knomi 3D 的IP或者主机名,主机名出厂默认为:http://pandaknomi3d.local,如果设备开了VPN, 那么通过主机名访问的方式可能会失效, 此时请直接使用IP访问Web UI配置界面。

    • 连接 Panda Knomi 3D 的AP热点更新

      • 将设备连接到 Panda Knomi 3D 的AP热点。以iPhone为例:

        • 在你的主屏幕上,前往 设置-> 无线局域网

        • 打开 无线局域网。你的设备将自动搜索可供使用的无线局域网。

        • 轻点名称以 Panda_Knomi_3D_ 开头的无线局域网,输入默认密码:987654321

        • 连接上 Panda Knomi 3D 的无线局域网后,你会在这个网络旁边看到蓝色勾号,并在显示屏右上方角落看到已连接的无线局域网图标。

      • 连接上 AP 后,理应有 已连接(需登录/认证) 的提示,并且点击会进入Web UI配置界面。有时因为网络原因,需要等待10~20秒, 如果等待后仍然无法进入Web UI配置界面, 可以在浏览器中手动输入 192.168.254.1 访问Web UI配置界面。

  • 在Web UI配置界面中,进入 ① 设置 界面, 点击 ② 选择 .bin 文件, 然后选择要更新的固件, 更新完成后设备会自动重启。

flash_download_tool (Type-C 线刷)

注意:Panda Knomi 3D 理应可以自由的OTA,此步骤仅在无法OTA时使用。

  • 如果电脑上没有 CH340 的驱动,请先下载安装驱动 CH341SER.EXE

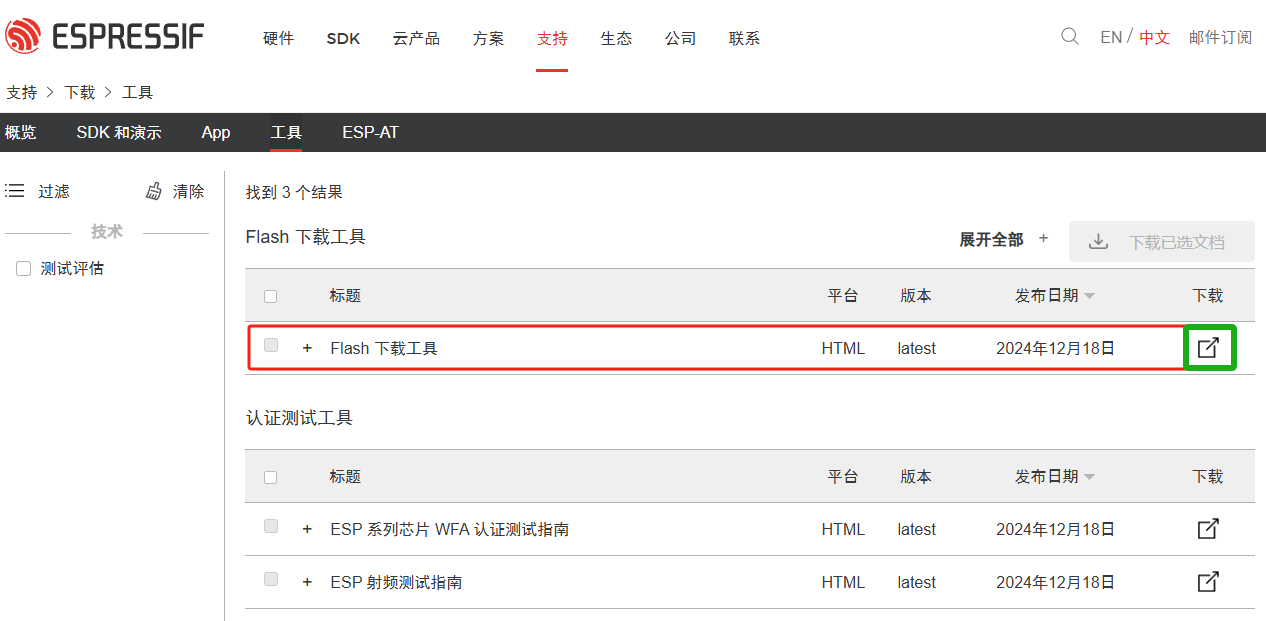

  • 下载 Flash 下载工具

  • 下载 Panda Knomi 3D 的固件

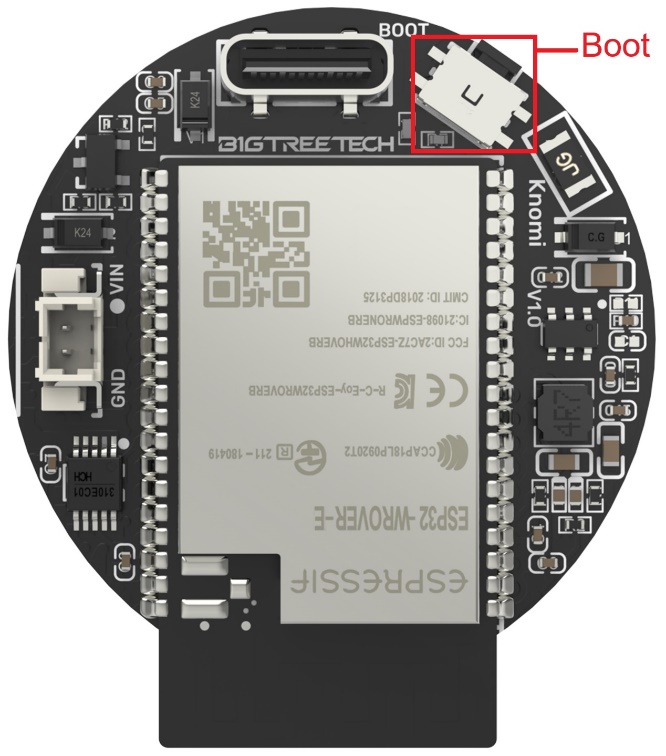

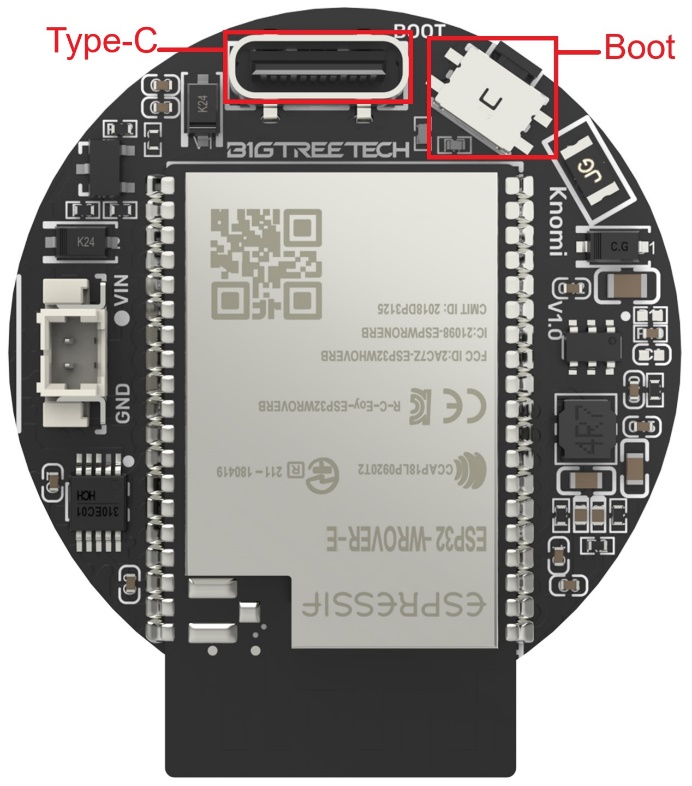

  • 按住 Panda Knomi 3D 上的 Boot 按键, 然后通过 Type-C 插到电脑上,电脑的设备管理器中理应识别出一个新的 COM 端口

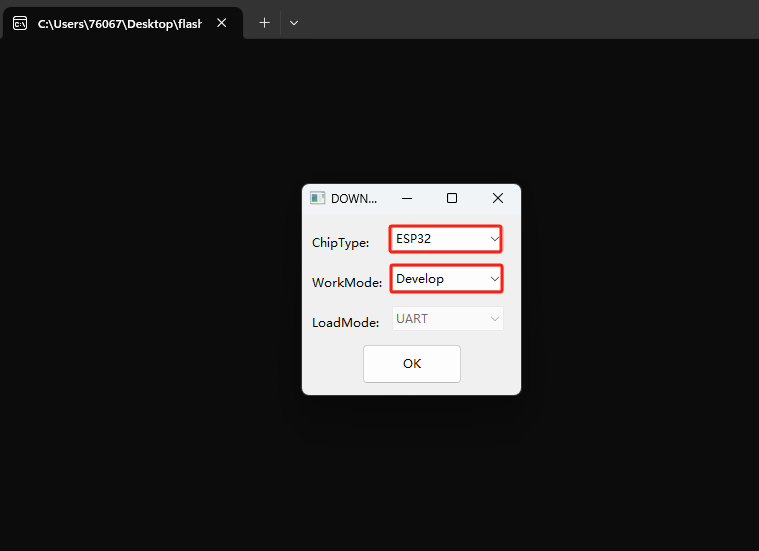

  • 打开 flash_download_tool_3.9.8_6.exe, 在弹窗中按照下图配置

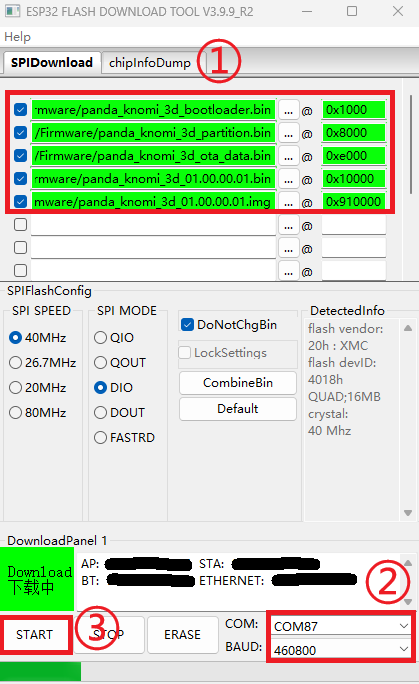

  • 烧录软件的配置如下图

    • ① 设置.bin文件的烧录地址, 并且前面的复选框都勾选上

      • panda_knomi_3d_bootloader.bin 写入到 0x1000

      • panda_knomi_3d_partition.bin 写入到 0x8000

      • panda_knomi_3d_ota_data.bin 写入到 0xe000

      • panda_knomi_3d_01.00.00.01.bin 写入到 0x10000

      • panda_knomi_3d_01.00.00.01.img 写入到 0x910000

    • ② 设置COM端口为 Panda Knomi 3D 实际的端口(可在电脑的设备管理器->端口中查看), 并且设置一个合适的波特率, 我们推荐使用 460800

    • ③ 点击 START 开始烧录,等待烧录完成, 断电重启即可。

固件历史记录

01.00.00.01

  • 首次发布的出厂固件。
