Nebula¶
Github 仓库： https://github.com/bigtreetech/Nebula
产品链接: https://biqu.equipment/products/biqu-nebula
Wiki: https://bttwiki.com/Nebula.html
产品简介¶
Nebula 是一款智能挤出机，专为提升性价比而设计，内置 RGB 背光灯，让打印头更具科技感。产品具备强大的耗材挤出能力、内置耗材传感器，以及可自定义的 G-code 控制按钮，支持自动进料和一键退料等多种实用功能。
产品特色¶
RGB 灯效: 支持自定义色彩方案，直观显示打印机工作状态。
内置耗材检测模块: 插入耗材，自动进料。
磁吸式透明其前盖: 透明可视设计，快速检修。
自定义 G-code 控制按钮: 一键退料按钮，或自定义其他操作，提供灵活的控制选项。
6kg+ 稳定挤出力: 精密行星齿轮减速系统和大直径硬化钢齿轮，提供超过 6kg 的挤出力，有效减少打滑，适应多种耗材。
产品参数¶
| 挤出方式 | 双齿轮挤出 |
|---|---|
| 重量 | 143 g |
| 最大挤出力 | 6 kg（取决于耗材） |
| Klipper Rotation Distance | 4.5 |
| 推荐电机电流 | 800 mA |
| 齿轮传动比 | 11.25 :1 |
| 挤出轮周长 | 50.4 mm |
| 耗材直径及公差 | 1.75 mm ± 0.05 mm |
| 电压 | 24V |

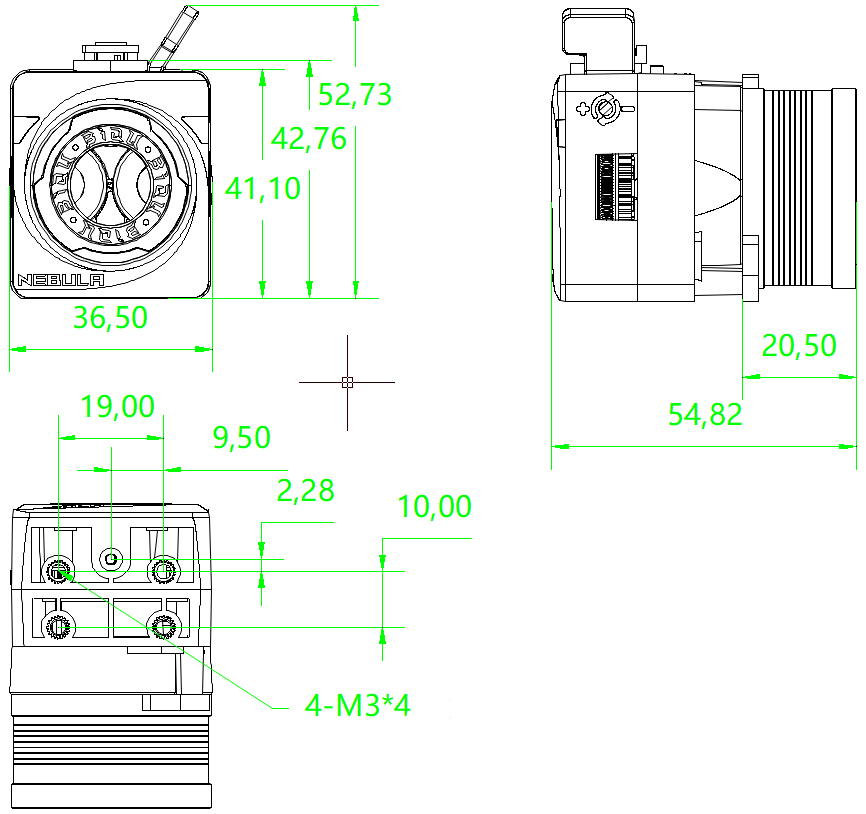

产品尺寸¶
XYZ 尺寸: 52.73 x 36.5 x 54.82mm

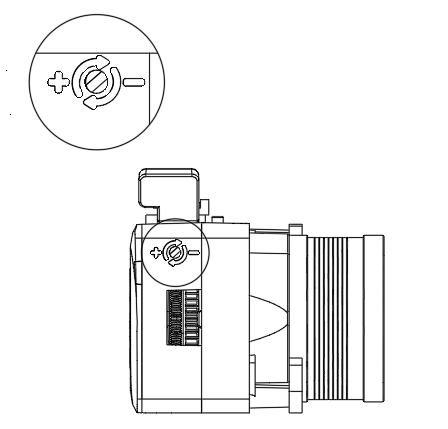

挤出齿轮的夹紧间距可调，适配不同类型的耗材¶
逆时针旋转调节螺钉（朝标记 “(–)” 的方向）可以减小间距、增加夹紧力，适合较硬的耗材使用；顺时针旋转（朝标记 “(+)” 的方向）可以增大间距、降低夹紧力，更适合柔性耗材。
注：当调节螺钉停止转动时，请勿用力，以免损坏挤出机结构。

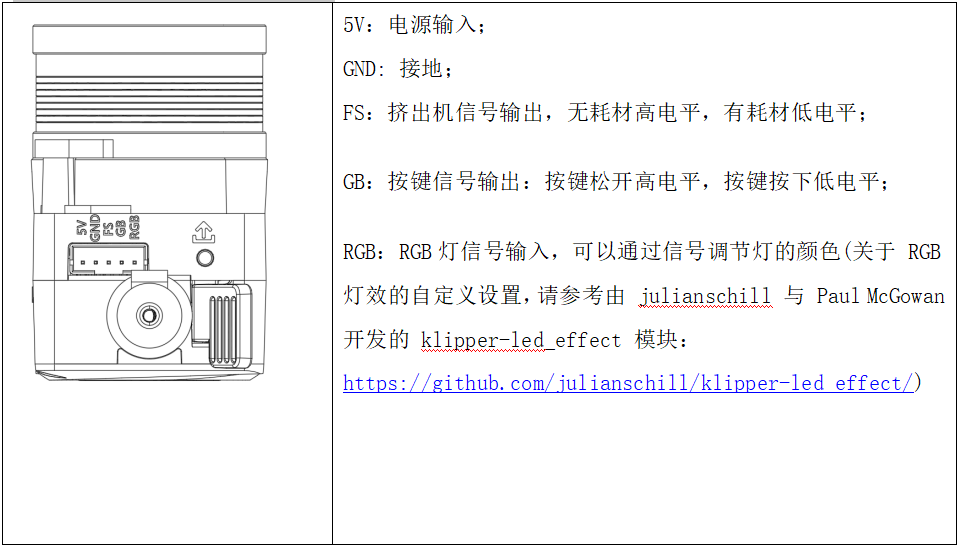

可编程按钮- Pin脚介绍¶
https://github.com/julianschill/klipper-led_effect/
电机规格¶
| 相数 | 2 |
|---|---|
| 步距角 | 1.8° |
| 额定电压 | DC 2.4V |
| 额定电流 | DC 1.0A |
| 保持转矩 | ≥110mN·m |
| 相电阻 | 2.4±10% ohm (20℃) |
| 相电感 | 1.7±20% mH (1kHz) |
| 转向（轴伸向看） | A-AB-B-CW |
| 转动惯量 | 15 g·cm² |
| 电机重量 | 0.1 kg |
| 绝缘等级 | Class F |

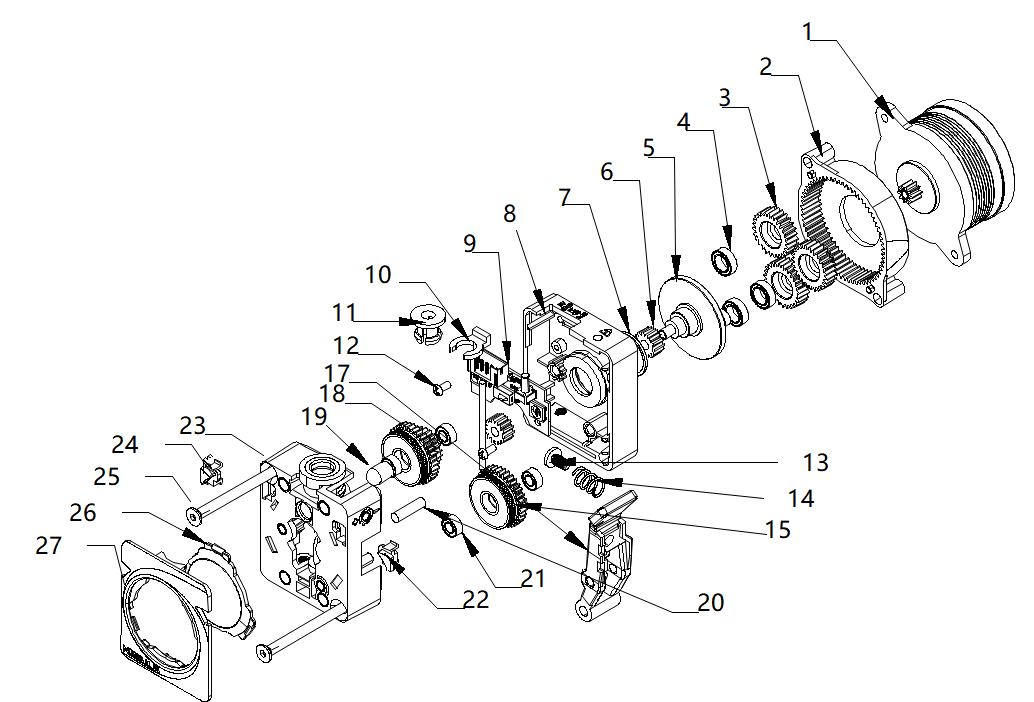

产品结构图¶
视图
| 1. 电机 | 15. 惰轮 |
|---|---|
| 2. 齿圈盘 | 16. 3-5-6 PEEK轴承 |
| 3. 行星小齿轮 | 17. 扳手 |
| 4. MR85ZZ 轴承 | 18. 挤出齿轮 |
| 5. 行星架 | 19. 耗材传感器模块 |
| 6. 14齿齿轮 | 20. 滚花销钉 直径3*11 |
| 7. MF128ZZ_轴承 | 21. 3-5-10 PEEK轴承 |
| 8. 后壳 | 22. 右透镜 |
| 9. 配电板 | 23. 前壳 |
| 10. 卡扣 | 24. 左透镜 |
| 11. 卡爪 | 25. M3*25沉头内六角螺丝 |
| 12. M2x4螺丝 | 26. 透盖 |
| 13. 调节螺钉 | 27. 磁吸盖框 |
| 14. 弹簧 |
购买链接¶
https://biqu.equipment/products/biqu-nebula
如果您在使用产品过程中遇到任何问题，请提交支持工单：
https://biqu3d.com/pages/submit-a-ticket
