Panda Cooler A1

修订历史

版本号 日期 更新内容
v1.00 2025年9月9日 初始版本

产品简介

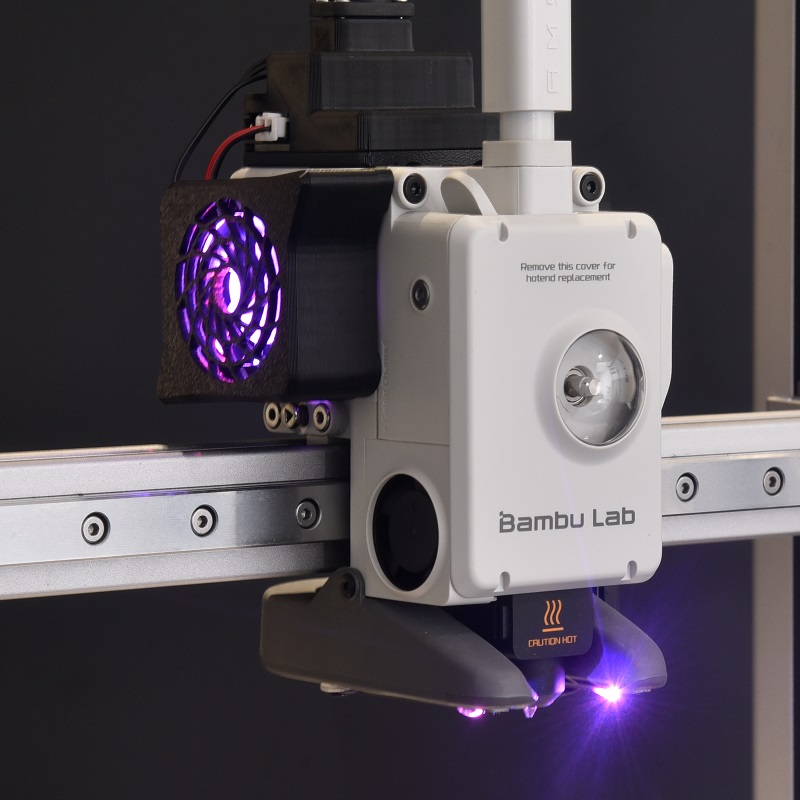

Panda Cooler A1 是专为 Bambu Lab A1/A1 mini 打印头研发的升级组件。其电机散热风扇可使电机温度降低 15–25°C,并配备可自定义 RGB 风扇照明与喷嘴照明。该组件支持即插即用,在长时间打印过程中有效提升性能,同时兼顾个性化外观,实现性能与美学的统一。

产品特点

  • 智能散热: 内置ESP32芯片连接网络,智能检测打印状态。打印开始时自动启动Panda Cooler A1,确保步进电机快速降温;待机时自动停止,静享安静环境。

  • H2D状态灯逻辑:从0到100%,Panda Cooler A1 让您通过直观的灯光变化,轻松掌握打印进度。

  • 多种动态灯效:1600 万色随心切换,轻松融入你的工作空间风格。

  • 独立喷嘴照明系统:支持跟随风扇灯效同步变化或常亮白光照明模式,亮度可调节,方便观察打印过程和首层附着情况。

  • Web UI 无线控制:通过简洁直观的网页控制面板,轻松调节灯效模式、颜色、亮度与速度,赋予您更高的操作自由度与便捷体验。

产品参数

  • 产品名称:BIQU Panda Cooler A1

  • 外壳材质:ABS

  • 微处理器:ESP32-C3-MINI-1-H4

  • 输入电压:DCIN = DC24V

  • 逻辑电压:DC3.3V

  • 最大输出电流:0.25A(额定)

  • 适配机型:A1,A1 mini 3D 打印机

安装指南

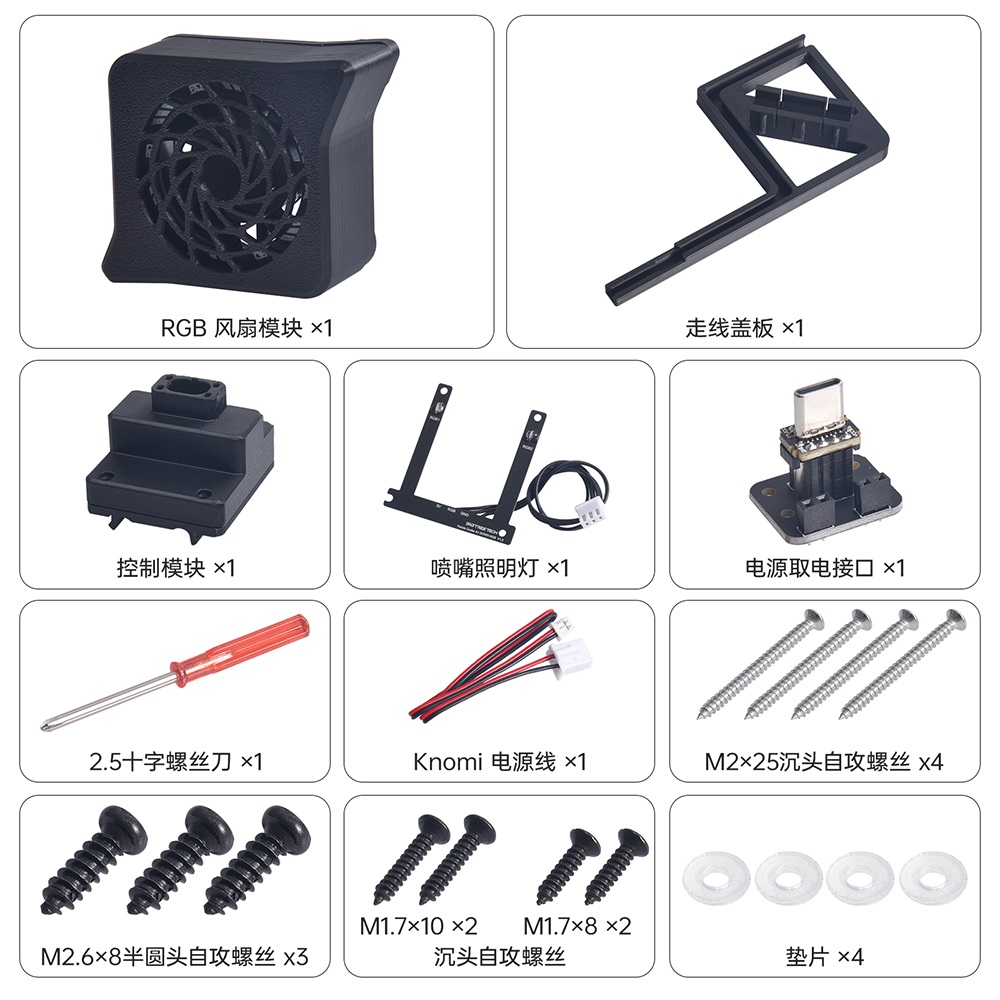

产品包装清单

请参照下图确认您收到的产品包装内容。

安装步骤

  • 步骤 1:准备工作

    将带背胶垫片粘贴到底部喷嘴照明灯主板后方两个孔位上。

    ⚠️ 注意:请确保粘贴在没有灯珠的一面。

  • 步骤 2:拆卸原装螺丝

    拆除打印头下方风扇的四颗原装固定螺丝。

  • 步骤 3:安装喷嘴照明灯

    使用随附的 M1.7×8 和 M1.7×10 自攻螺丝将喷嘴照明灯安装固定。

    重要提醒:灯珠面必须朝向热床方向。

  • 步骤 4:安装RGB风扇模块

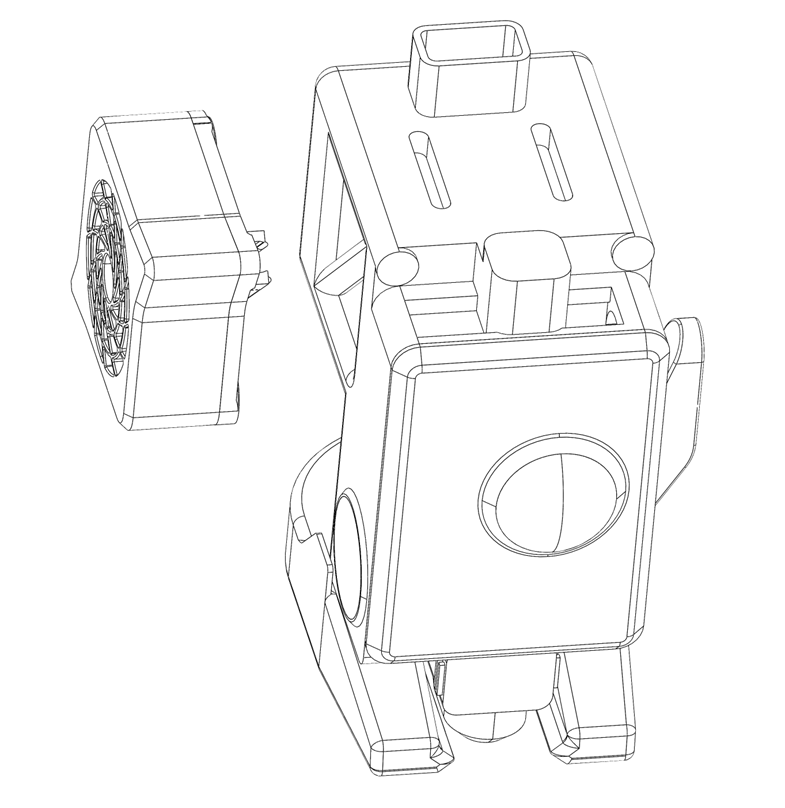

    将RGB风扇模块扣合在挤出头左侧的支架上,确保固定稳定。

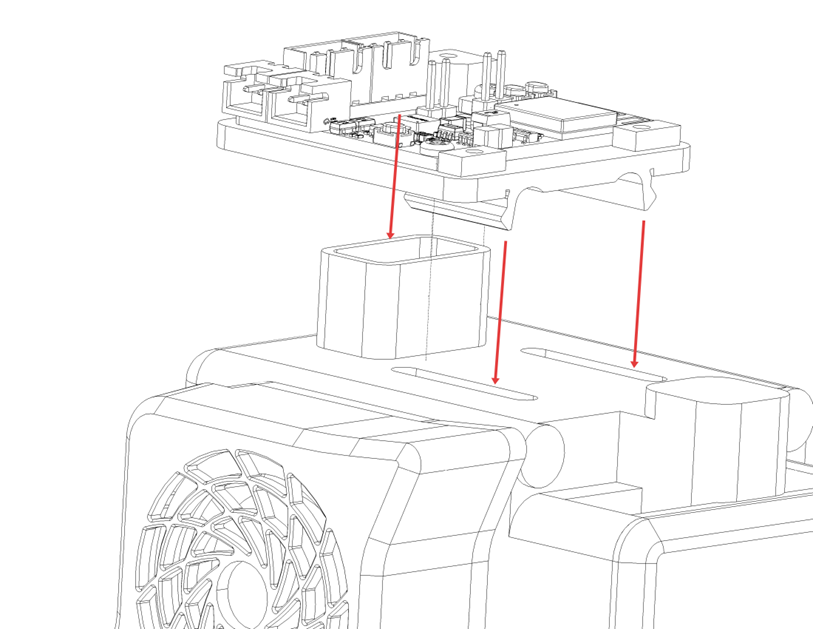

  • 步骤 5:安装控制模块

    • 取出随附的控制模块,将其拆分为外壳和控制板两部分

    • 将控制板扣入打印头上方的两个凹槽中

  • 步骤 6:连接电源

    将电源取电接口插入USB口中。

    操作要点:确保4个针脚完全插入到位。

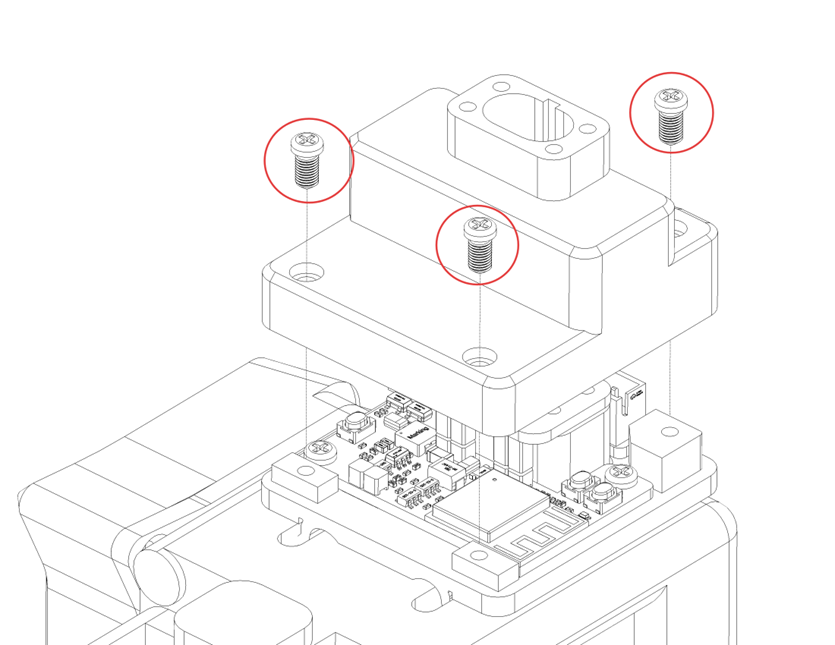

  • 步骤 7:固定控制模块外壳

    使用随附的 M2.6×8 自攻螺丝将控制模块外壳固定到底座上。

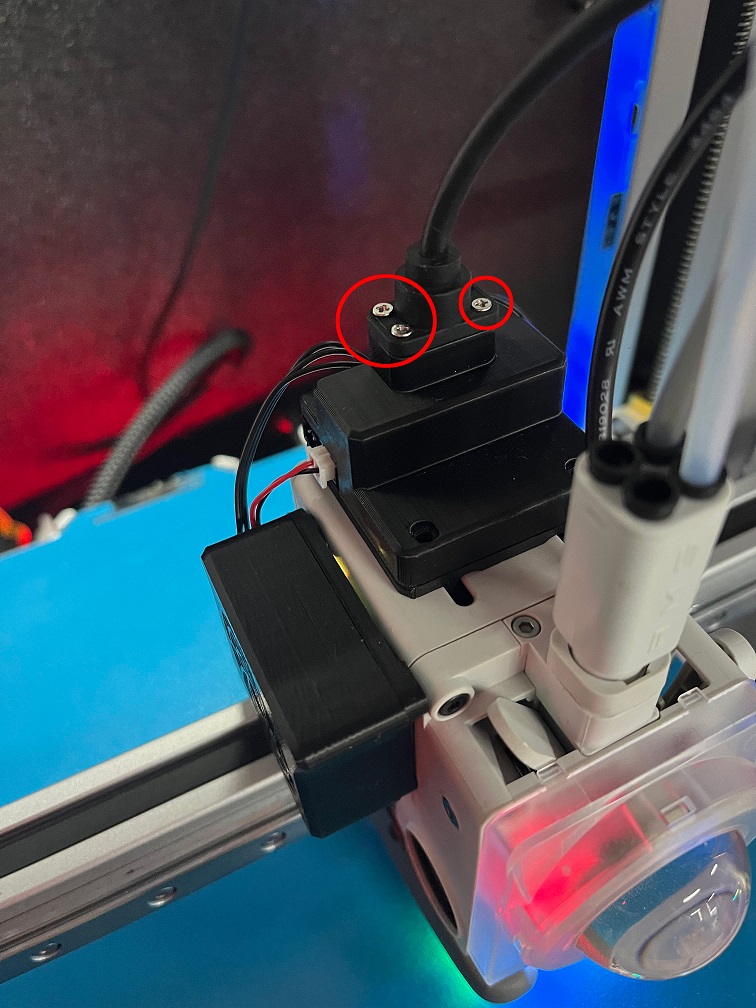

  • 步骤 8:固定Type-C线缆

    使用随附的 M2×25 自攻螺丝将拓竹原装Type-C线固定。

  • 步骤 9:连接风扇电源

    将风扇的2PIN插头接入图示的任一2PIN插口。

  • 步骤 10:连接RGB灯插头

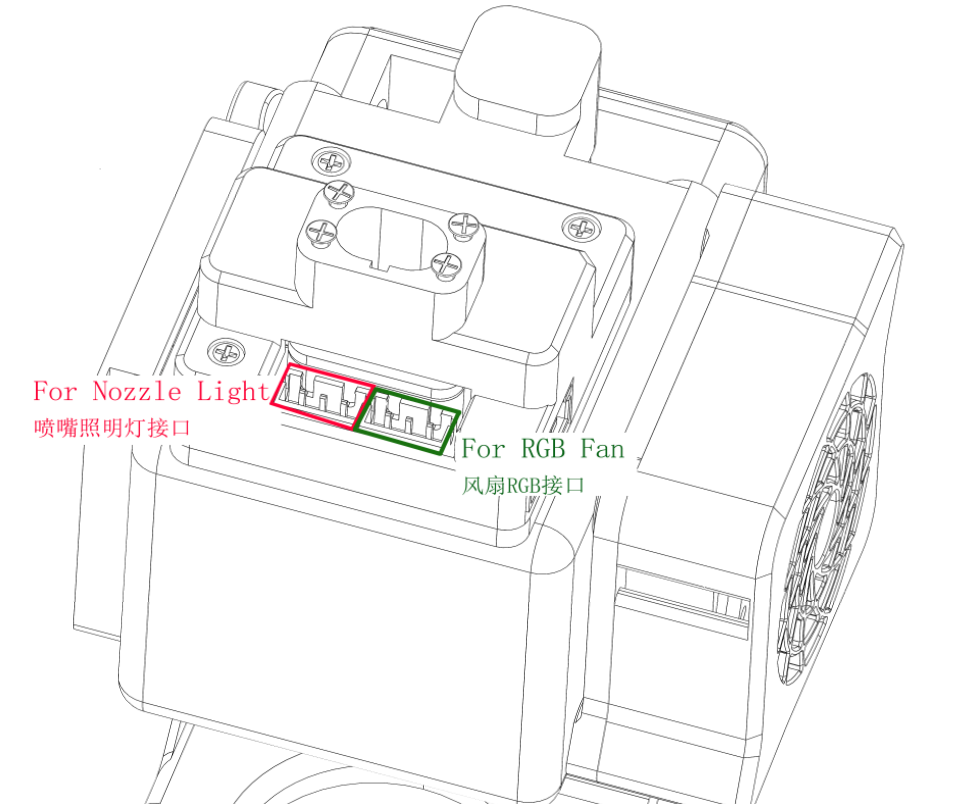

    将风扇RGB灯插头插入后方对应的3PIN接口。

    ⚠️ 警告:请仔细核对接口,避免接错。底部喷嘴照明灯的插头暂时不要接入。

  • 步骤 11:整理线束

    将底部喷嘴照明灯的线束整理并放入走线盖板的槽中。

  • 步骤 12:完成安装

    • 将走线盖板扣入右侧支架上,确保固定稳固

    • 连接喷嘴照明灯的插头,完成全部安装

用户首次连接指南

首次连接电源后或执行“恢复出厂设置”命令后,您将看到如下的蓝色跑马灯,代表此时 Panda_Cooler_A1 没有绑定打印机。

WiFi连接指南

  • 连接设备WiFi_ap热点

    连接上Panda_Cooler_A1发出来的AP热点:Panda_Cooler_A1_XXXXXXXXXX,AP密码:987654321(出厂默认密码)

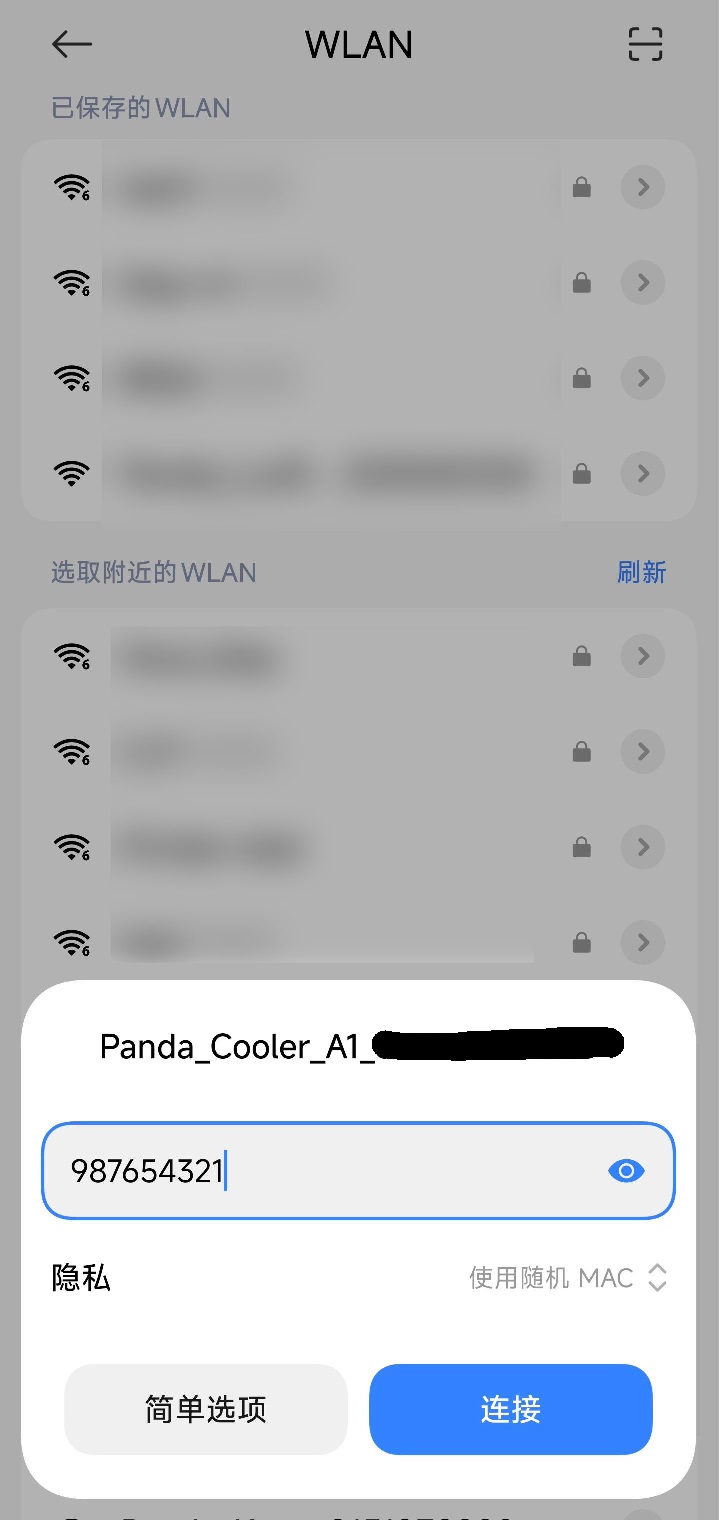

    找到对应热点,输入密码:

  • 访问 WebUI

    连接上AP后,电脑端可以在浏览器输入默认的ip:192.168.254.1;手机端会自动弹出Panda_Cooler_A1的Web Ui,也可以在浏览器输入ip:192.168.254.1来访问网页。(注:此ip为出厂默认ip)

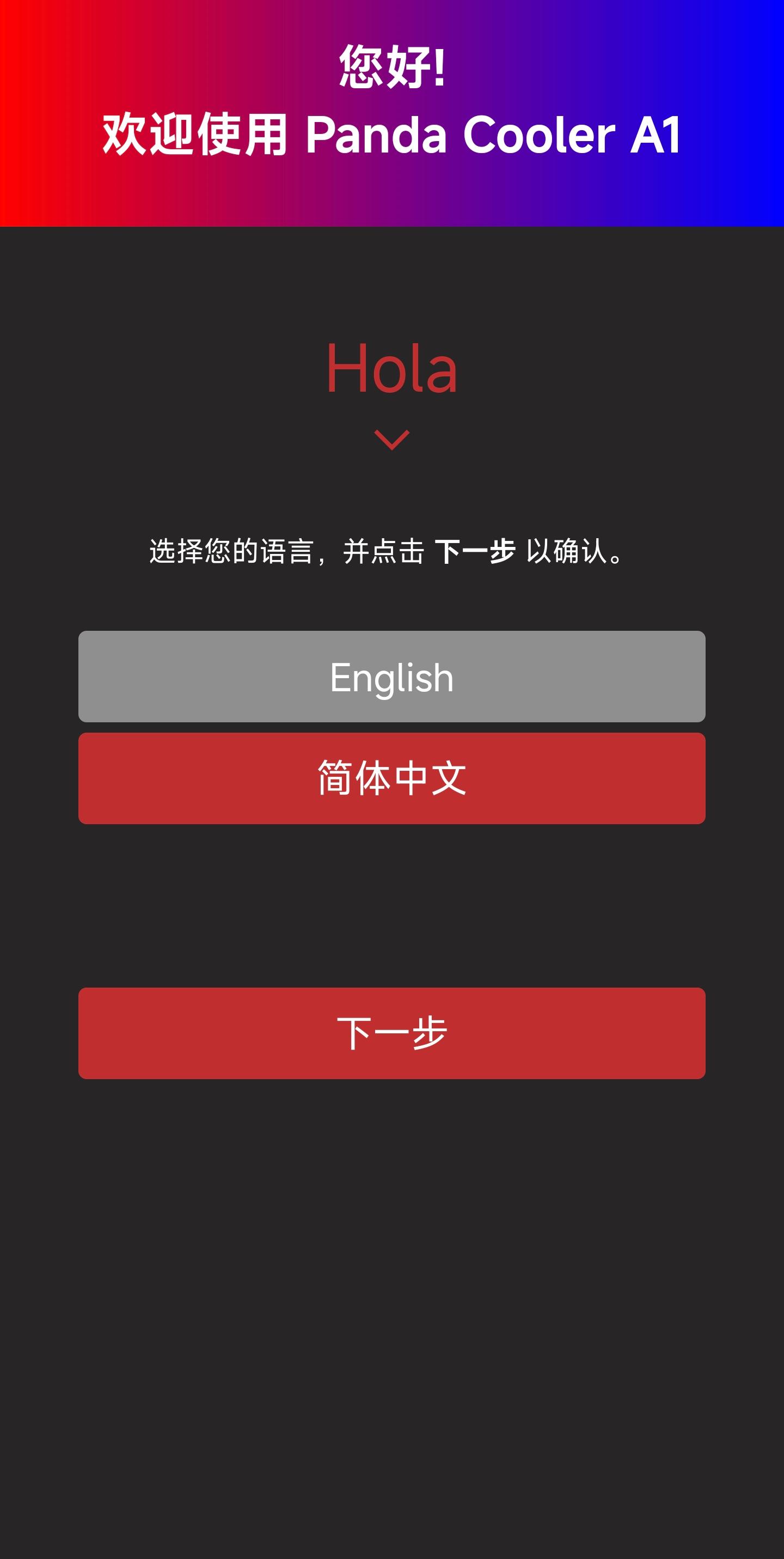

  • 选择语言(默认英文)

    选择语言后可点击下一步

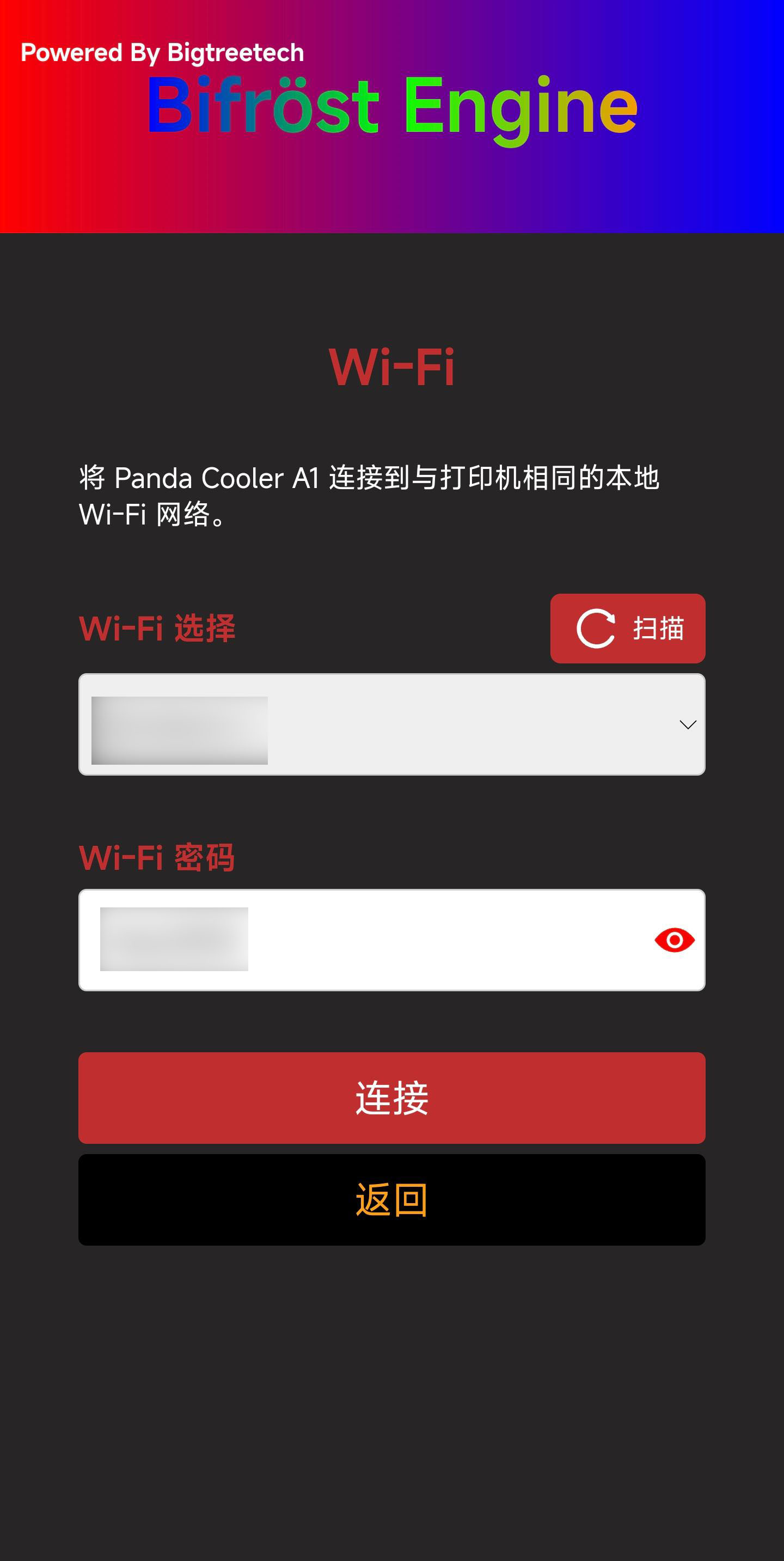

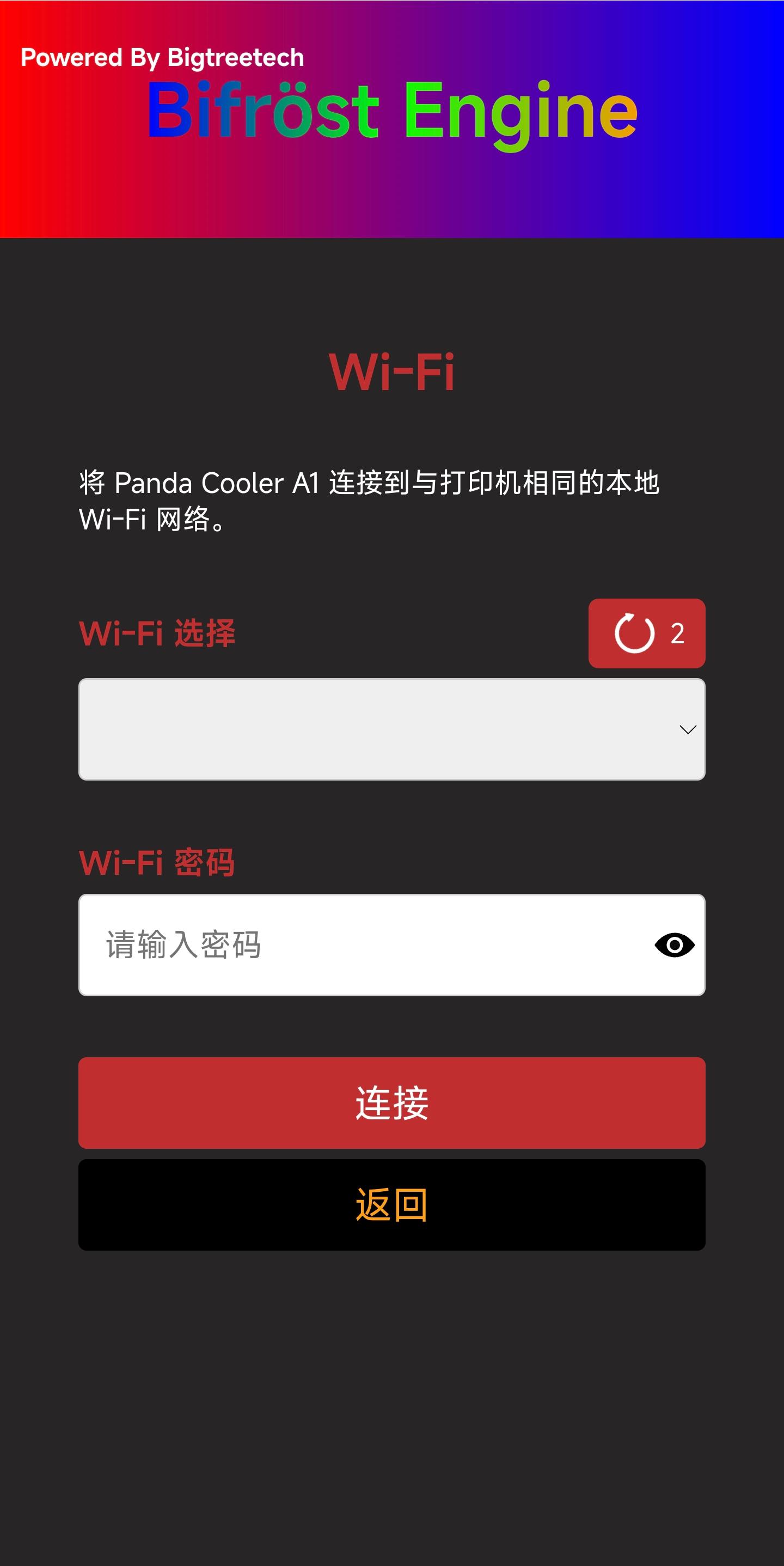

  • WiFi连接界面

    • 扫描WiFi

      首次出厂或恢复出厂设置后,进入此页面会自动扫描周围WiFi

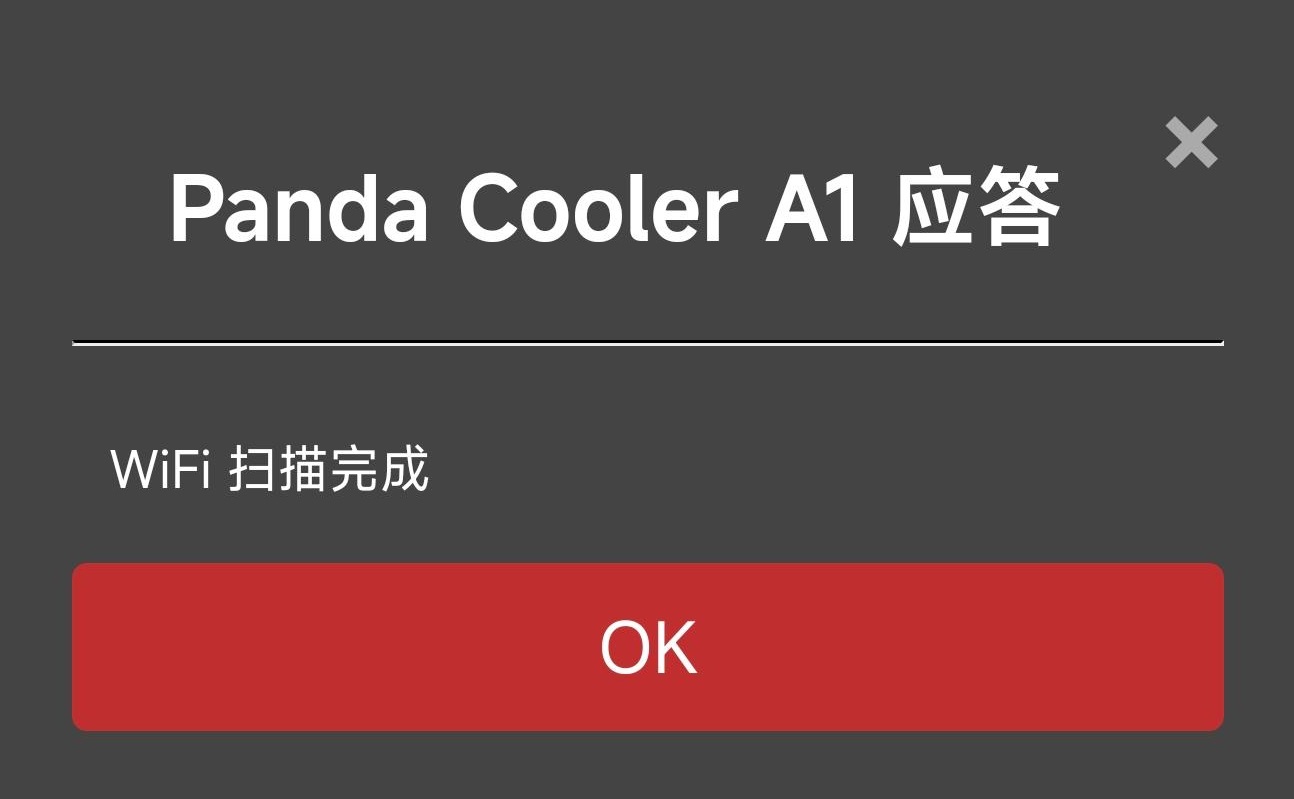

      扫描完成后会弹出扫描完成弹窗提示

      选择想要连接的WiFi

    • 连接WiFi

      输入密码,可点击密码框内右侧的眼睛图标来显示输入的密码

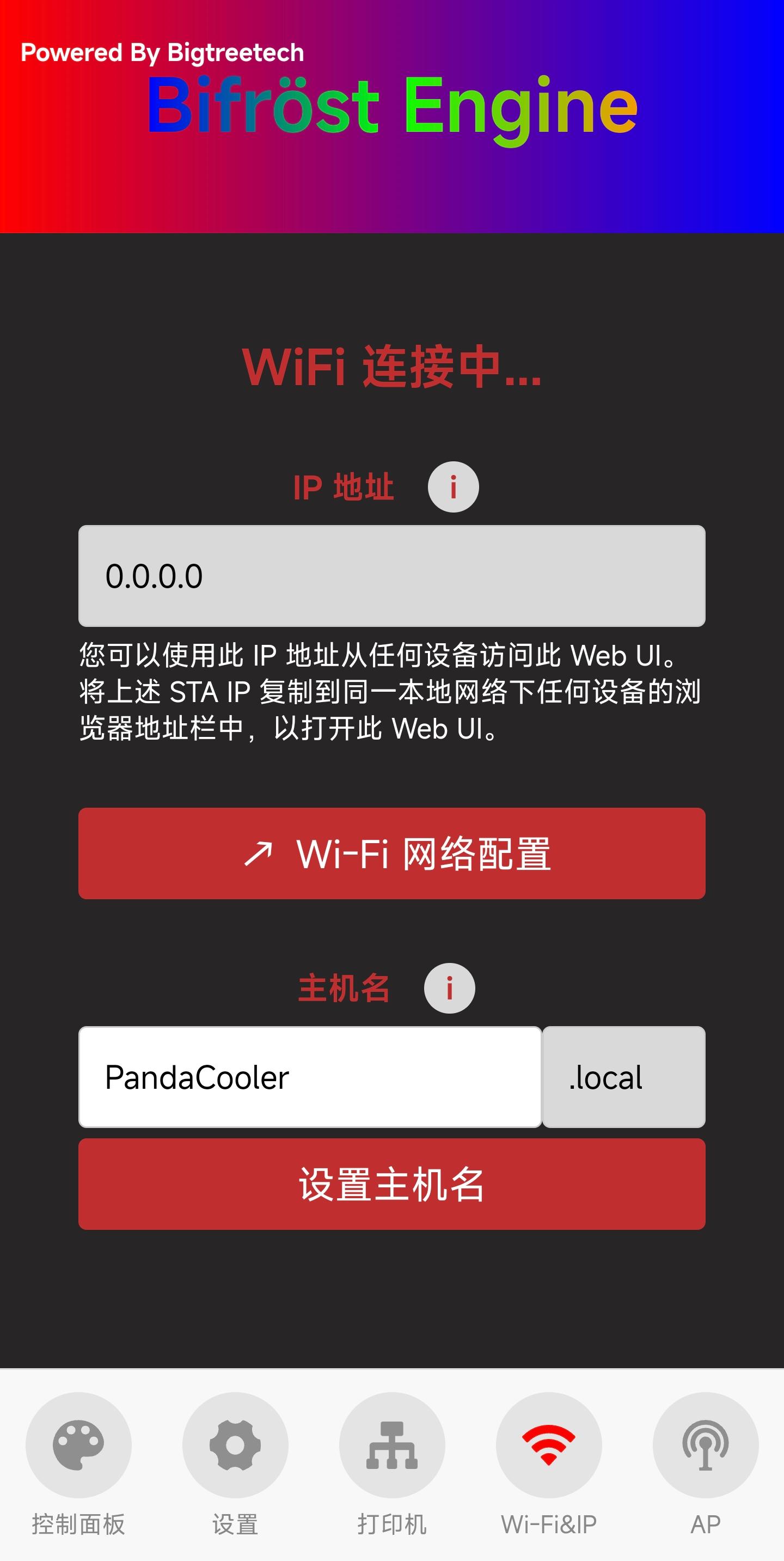

      点击连接,界面会自动跳转到操作界面中的WiFi界面,并显示WiFi连接中

      等待连接一段时间后,会弹出WiFi连接的状态弹窗

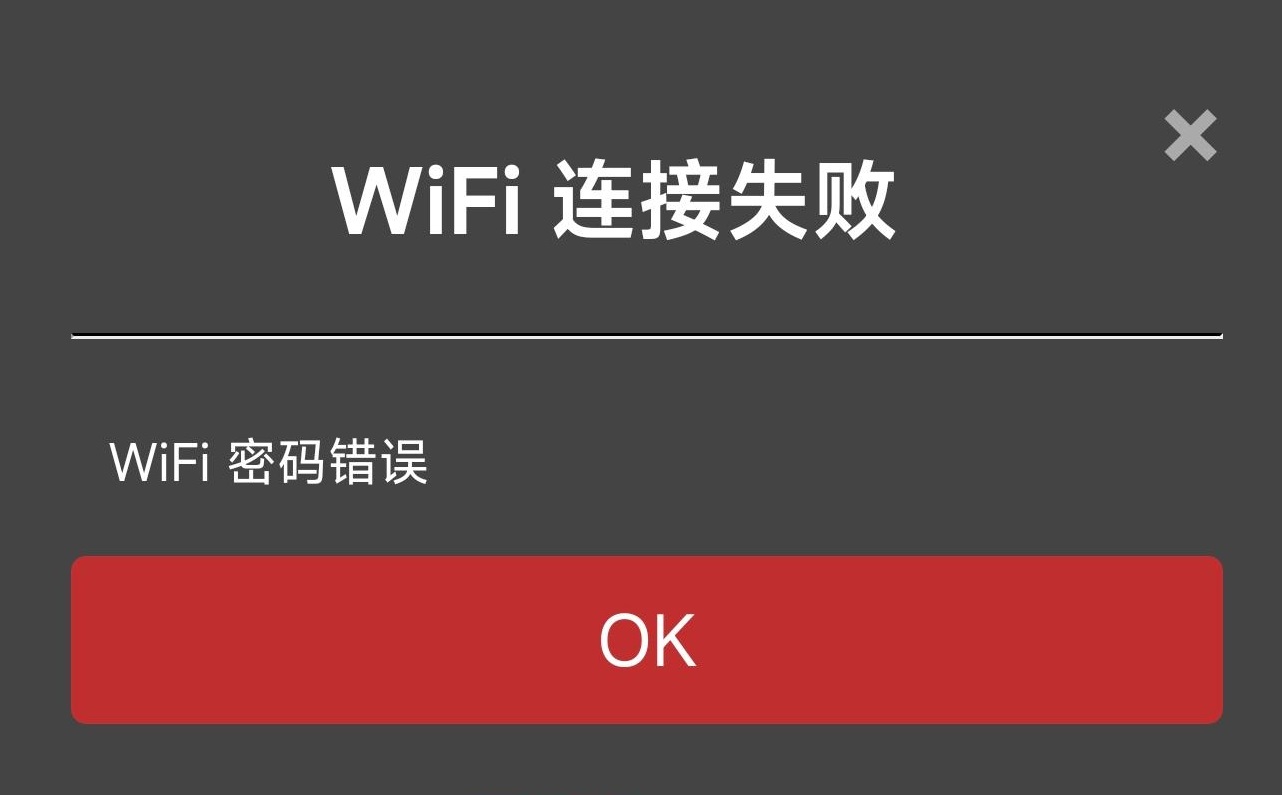

      连接失败:

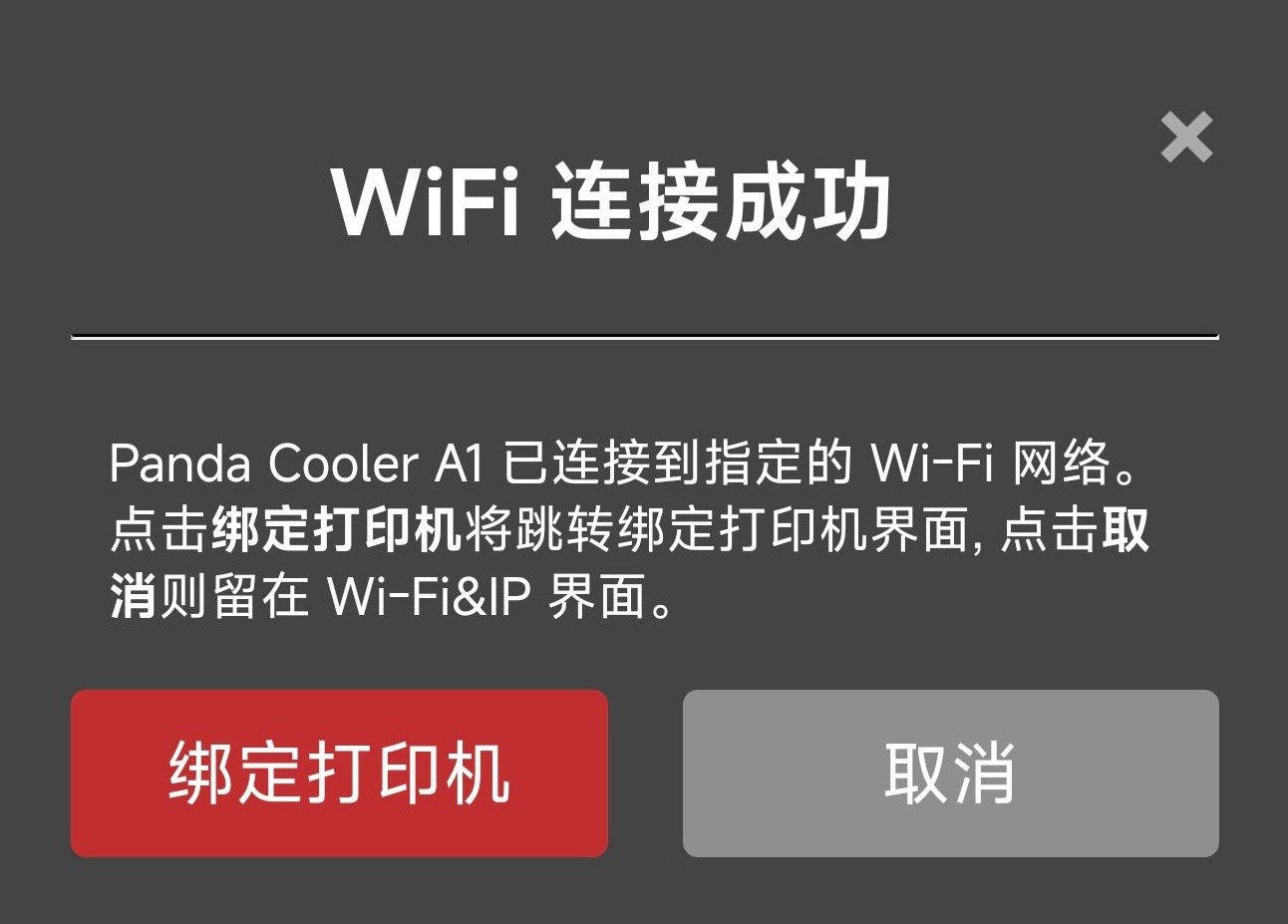

      连接成功,可选择绑定打印机跳转到打印机界面,也可点击取消,继续待在WiFi界面

绑定打印机界面

  • 功能介绍

    • ① :打印机界面选择,点击后聚焦为红色图标,跳转至打印机界面

    • ② :扫描周围同一局域网下的打印机

    • ③ :选择扫描到的打印机

    • ④ :输入打印机的sn码

    • ⑤ :输入打印机的访问码

    • ⑥ :输入打印机的IP

    • ⑦ :确定绑定此打印机

  • 如何绑定打印机?

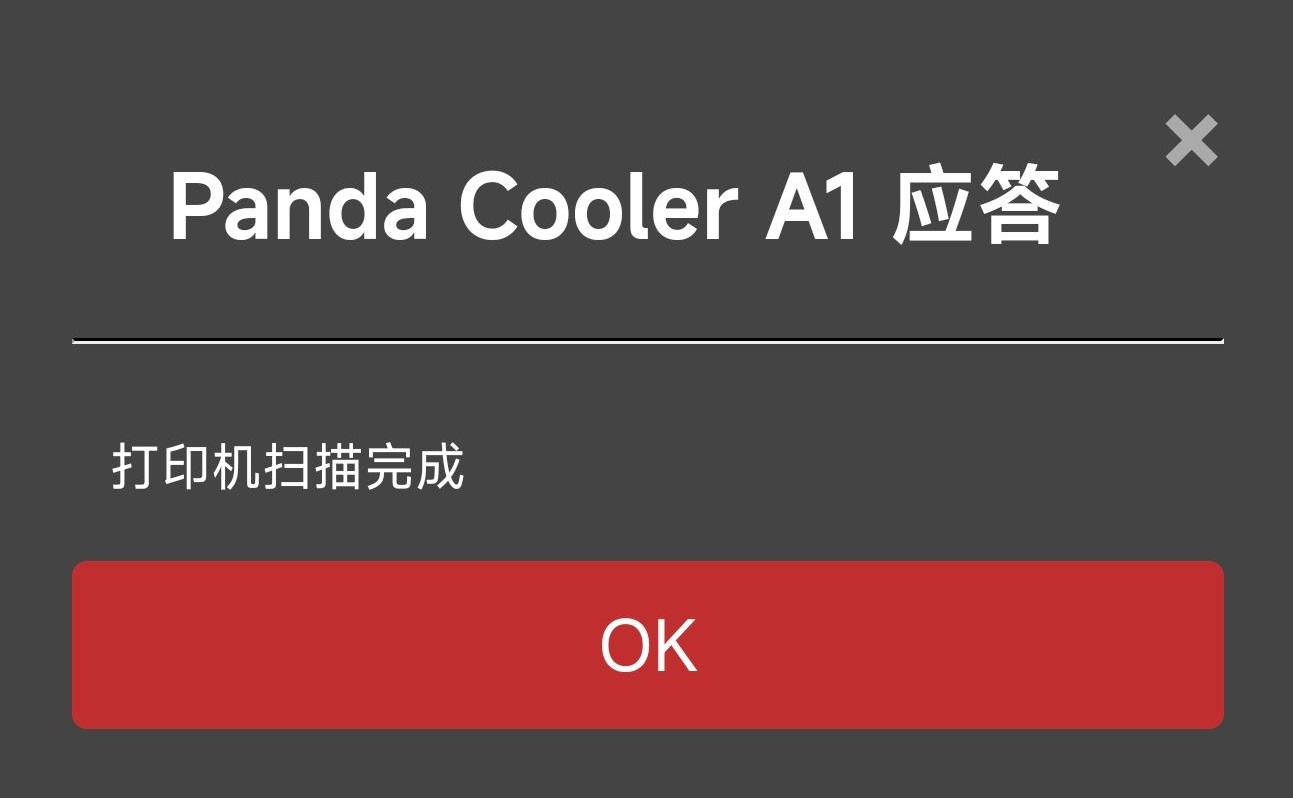

    • 点击扫描一段时间后,会出现扫描成功的弹窗

    • 选择扫描出的打印机,可以看到选择打印机后,会自动输入打印机的SN码和IP

    • 输入打印机的访问码

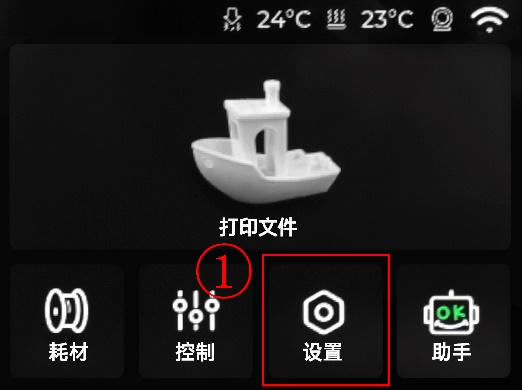

      • 在打印机上找到访问码 (这里以 A1 系列打印机为例)

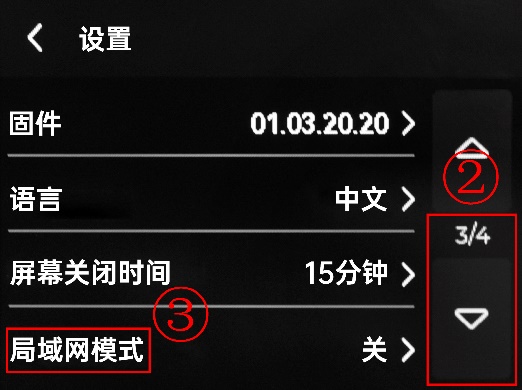

        • 设置

        • ② -> ③ 局域网模式

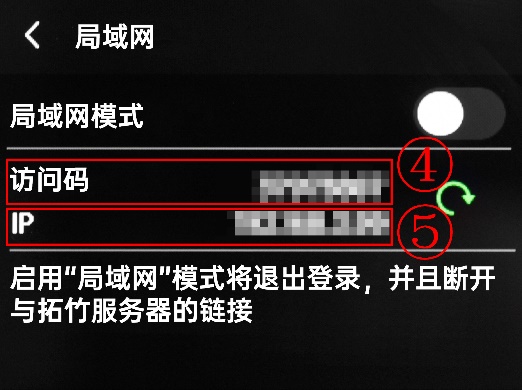

        • 访问码

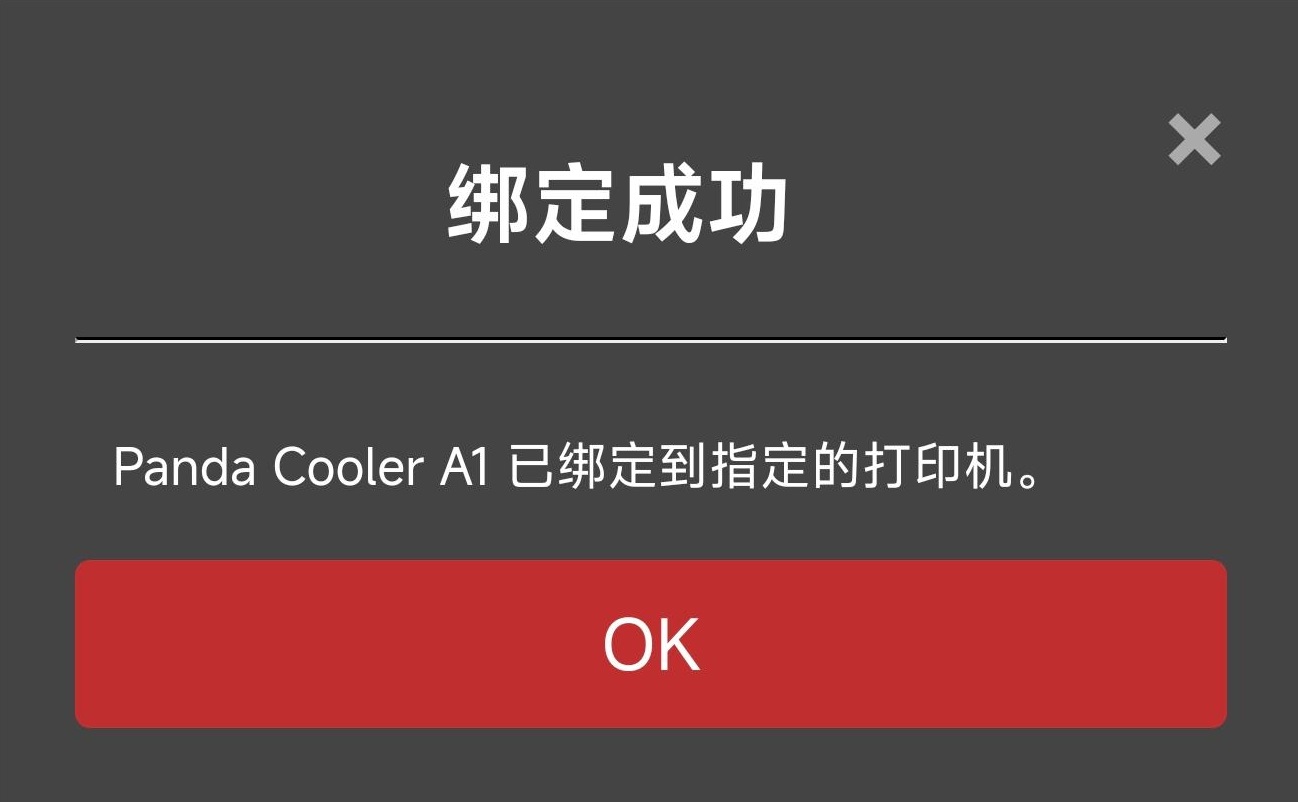

      • 访问码 输入到 访问码 框内,点击绑定即可开始绑定打印机。

用户界面说明

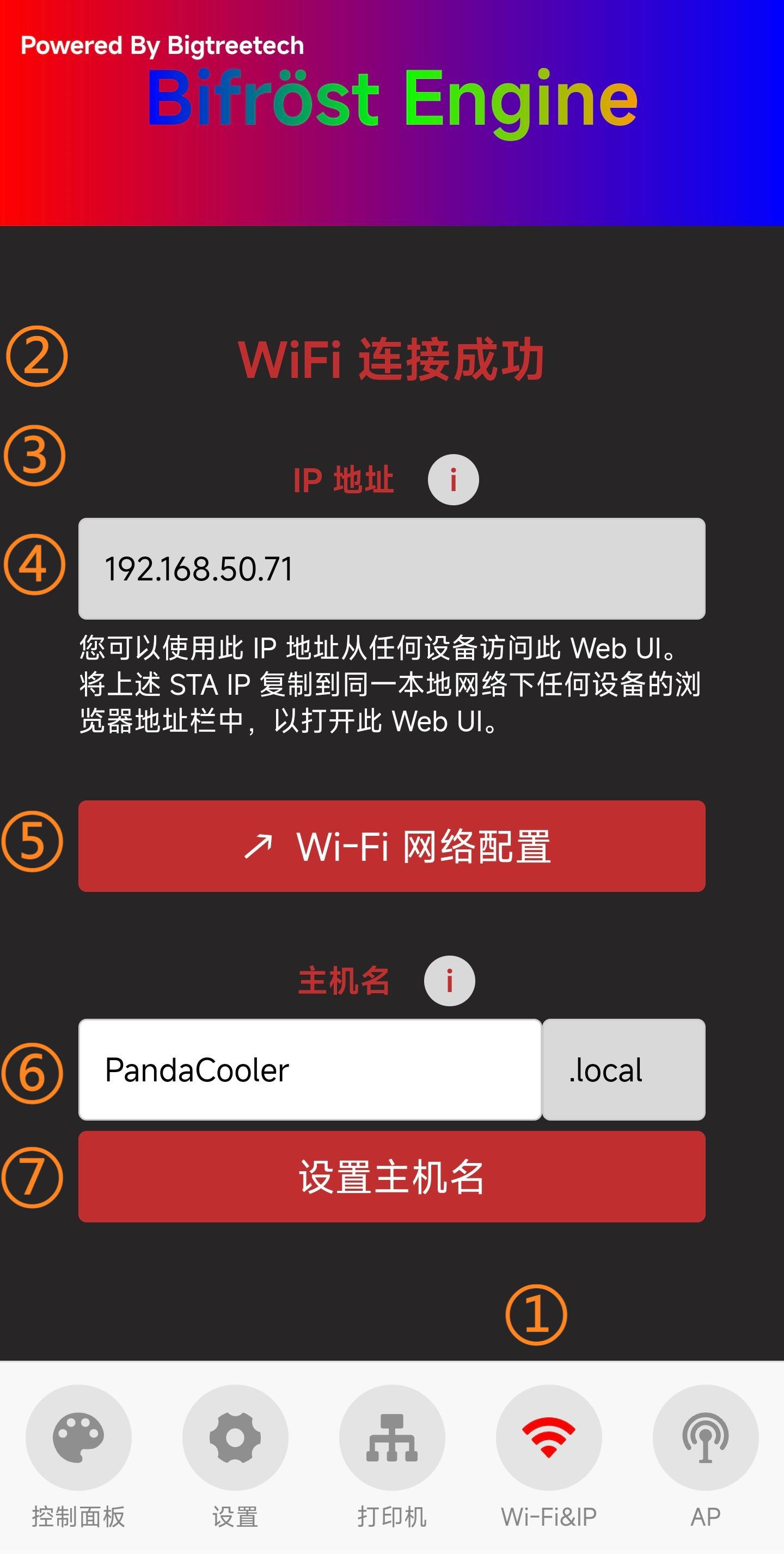

WiFi界面

  • ① :WiFi界面选择,点击后聚焦为红色图标,跳转至WiFi界面

  • ② :当前WiFi的连接状态

  • ③ :IP地址的相关问题弹窗提示,如果 IP 地址 文本框未显示 IP, 请确保 Panda Cooler A1 网络状态显示为 连接成功。如果显示为 未连接, 请配置网络设置。

  • ④ :IP地址显示(在同一局域网下,浏览器输入此IP也可访问Web网页)

  • ⑤ :WiFi网络配置按钮,点击可跳转到WiFi连接界面

  • ⑥ :主机名显示,您可以使用主机名访问 Web UI。默认主机名为: PandaCooler。如果您不记得 IP 地址,可以在浏览器地址栏中输入主机名加上 .local 访问 Web UI (例如: http://PandaCooler.local)。点击文本框可以编辑主机名, 点击 设置主机名 按钮确认修改

  • ⑦ :确认修改主机名

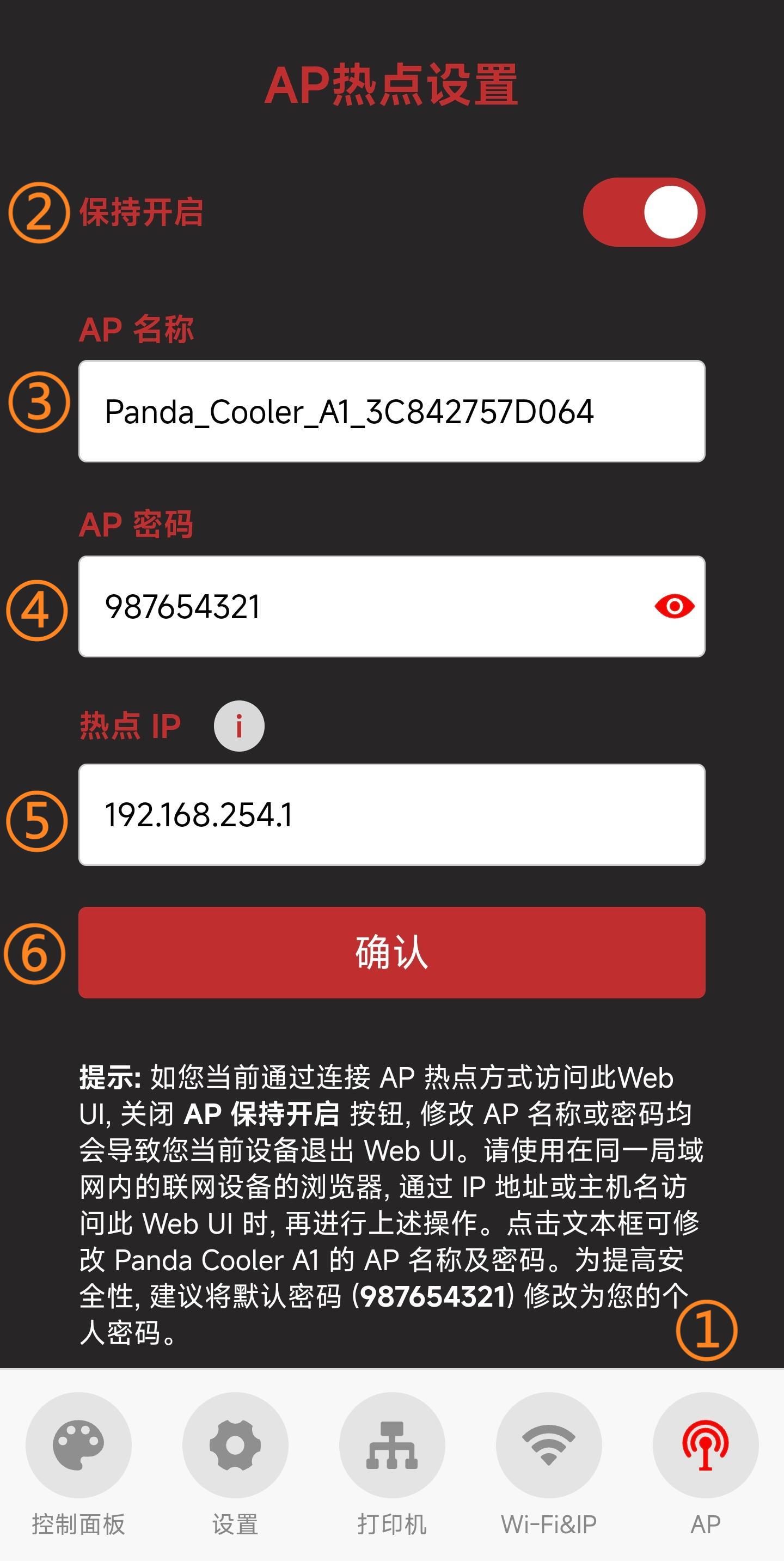

AP界面

  • ① :AP界面选择,点击后聚焦为红色图标,跳转至WiFi界面

  • ② :AP热点的开关

  • ③ :AP热点名称,默认为Panda_Cooler_A1_XXXXXXXXXX

  • ④ :AP热点密码,默认为987654321

  • ⑤ :热点IP(默认的热点 IP 为: 192.168.254.1, 如果您自己路由器的 IP 号段也为 192.168.254.xxx, Panda Cooler A1 与路由器的 IP 号段相同就会产生冲突, 并且导致 Panda Cooler A1 无法正常绑定到打印机, 请手动修改 Panda Cooler A1 的热点 IP 使其与路由器使用不同的 IP 号段)

  • ⑥ :点击确认会重启设备,重启完成后可连接ap热点(如何连接ap热点)

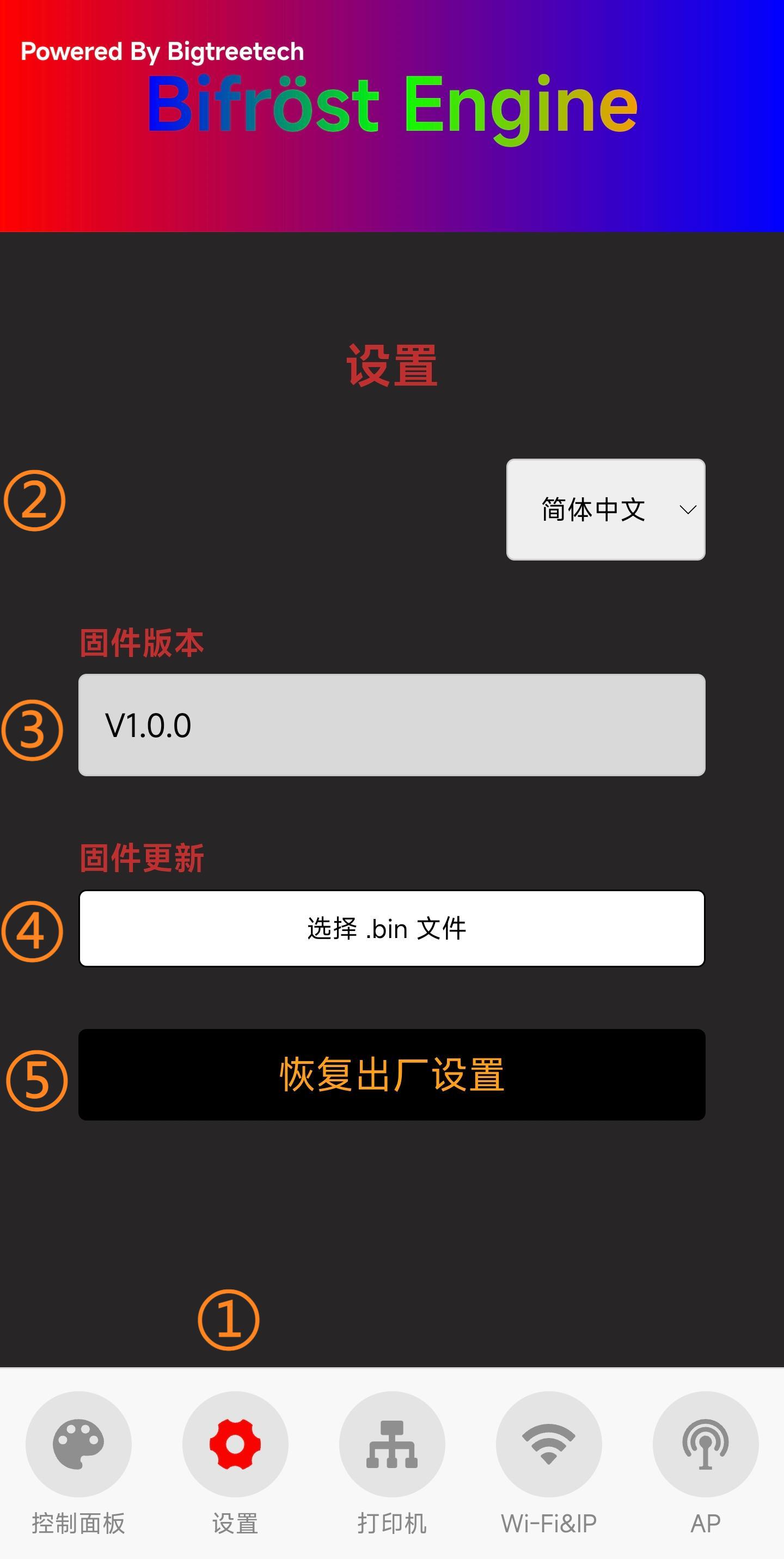

设置界面

  • ① :设置界面选择,点击后聚焦为红色图标,跳转至设置界面

  • ② :选择网页中英文(默认英文)

  • ③ :显示当前的固件版本

  • ④ :固件OTA更新选择.bin文件

    • 点击选择.bin文件按钮,选择需要ota的bin文件

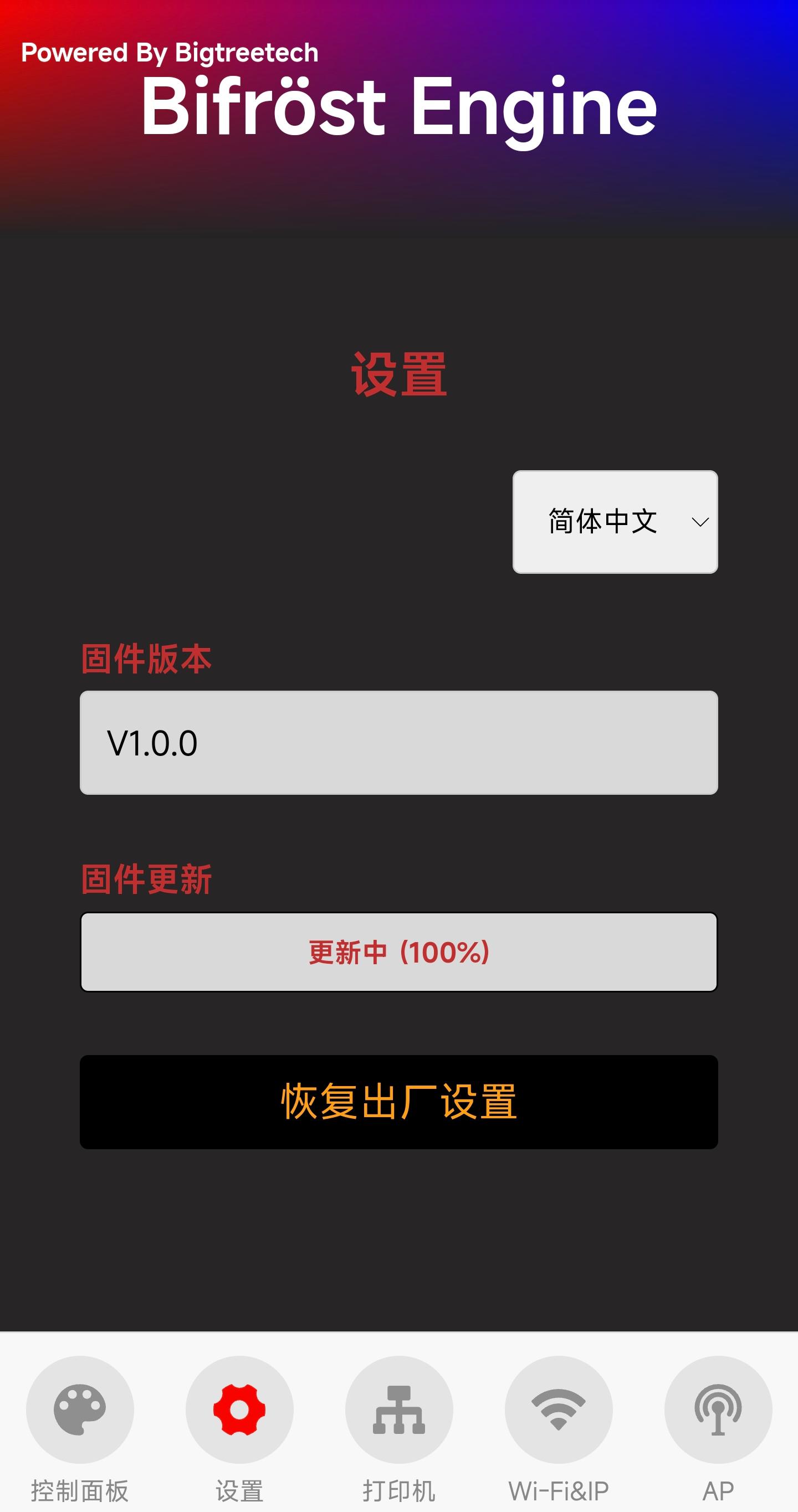

    • 等待ota更新,更新完成后设备会自动重启

  • ⑤ :点击后,按下确定(恢复出厂设置)

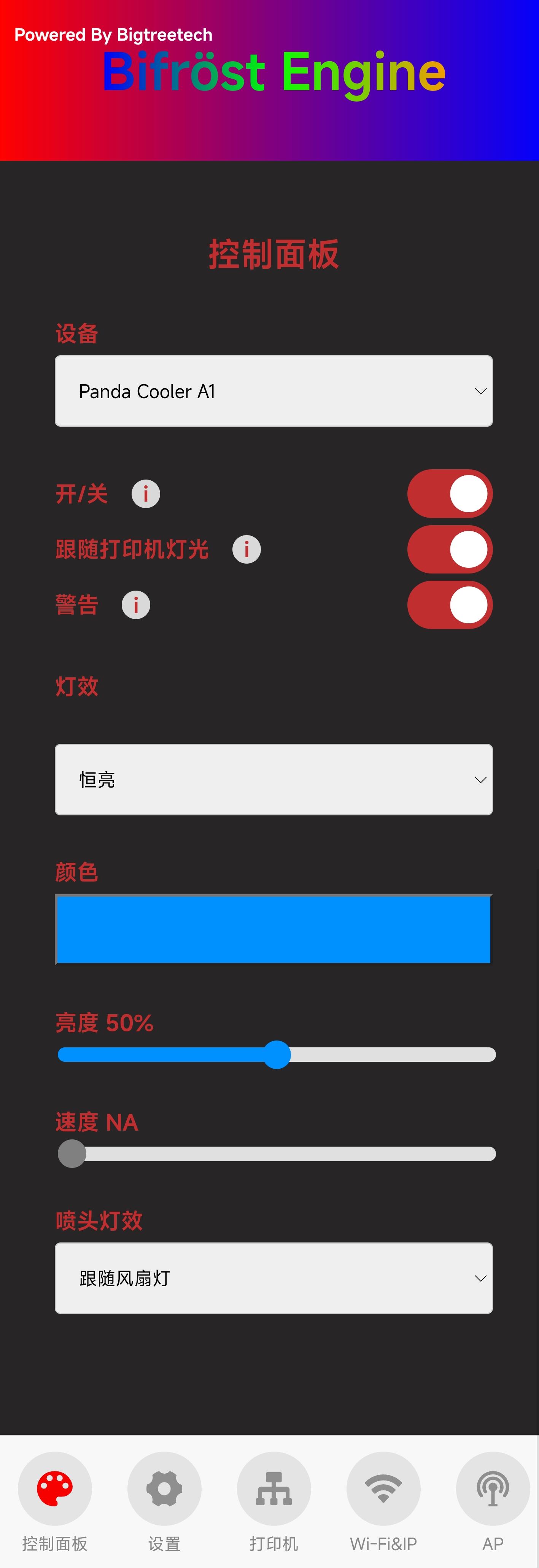

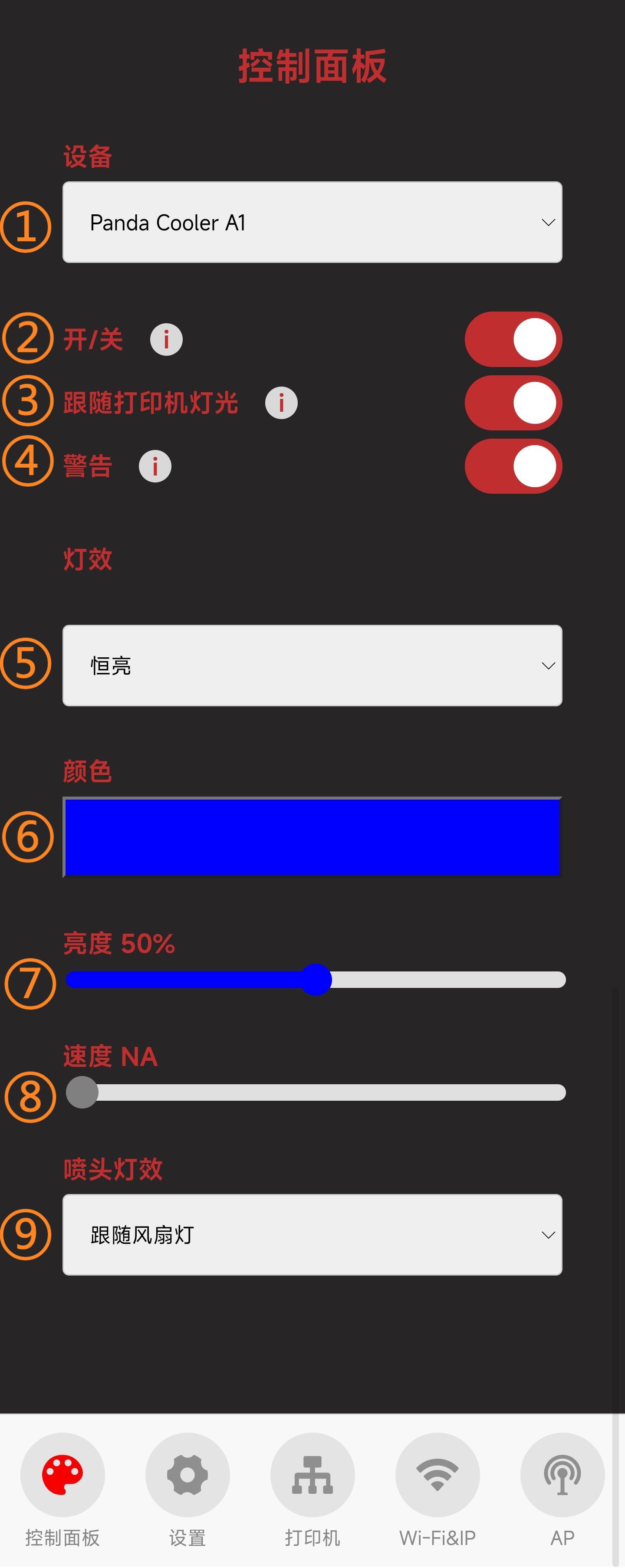

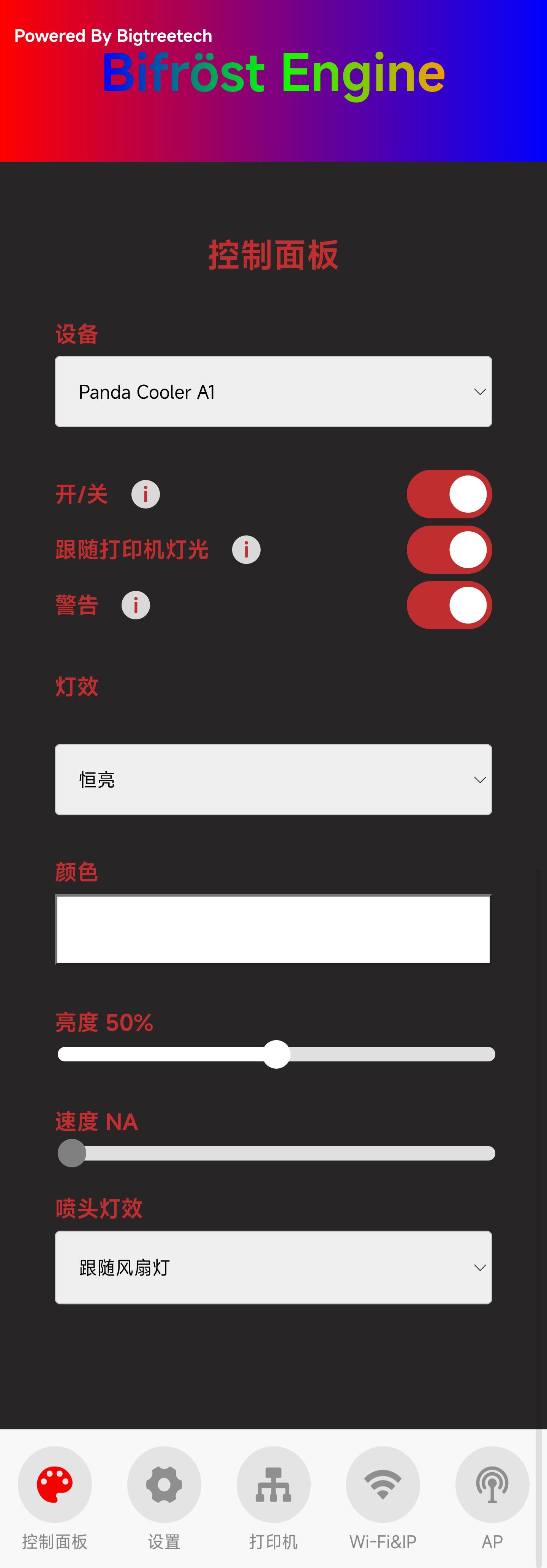

控制面板界面

  • ① :当前设备名称

  • ② :当前设备RGB灯总开关

  • ③ :设备是否跟随打印机的灯光

  • ④ :设备是否启用警告模式

  • ⑤ :设备当前的灯效

  • ⑥ :自定义设备当前的灯效颜色

  • ⑦ :设备当前的灯效亮度

  • ⑧ :设备当前的灯效速度

  • ⑨ :喷嘴灯效选择

跟随打印机灯光

  • 开启此开关后,在绑定打印机、网络正常、总开关开启的情况下,打印机(这里以XE1为例)开启灯光后,Panda_Cooler_A1 会随之亮起,关闭灯光后,会随之熄灭。

警告开关

  • 开启此开关后,在绑定打印机、网络正常、总开关开启的情况下,打印机出现故障后,Panda_Cooler_A1 会自动启动故障灯效(红色爆闪),此时会覆盖自定义的其他灯效。

灯效

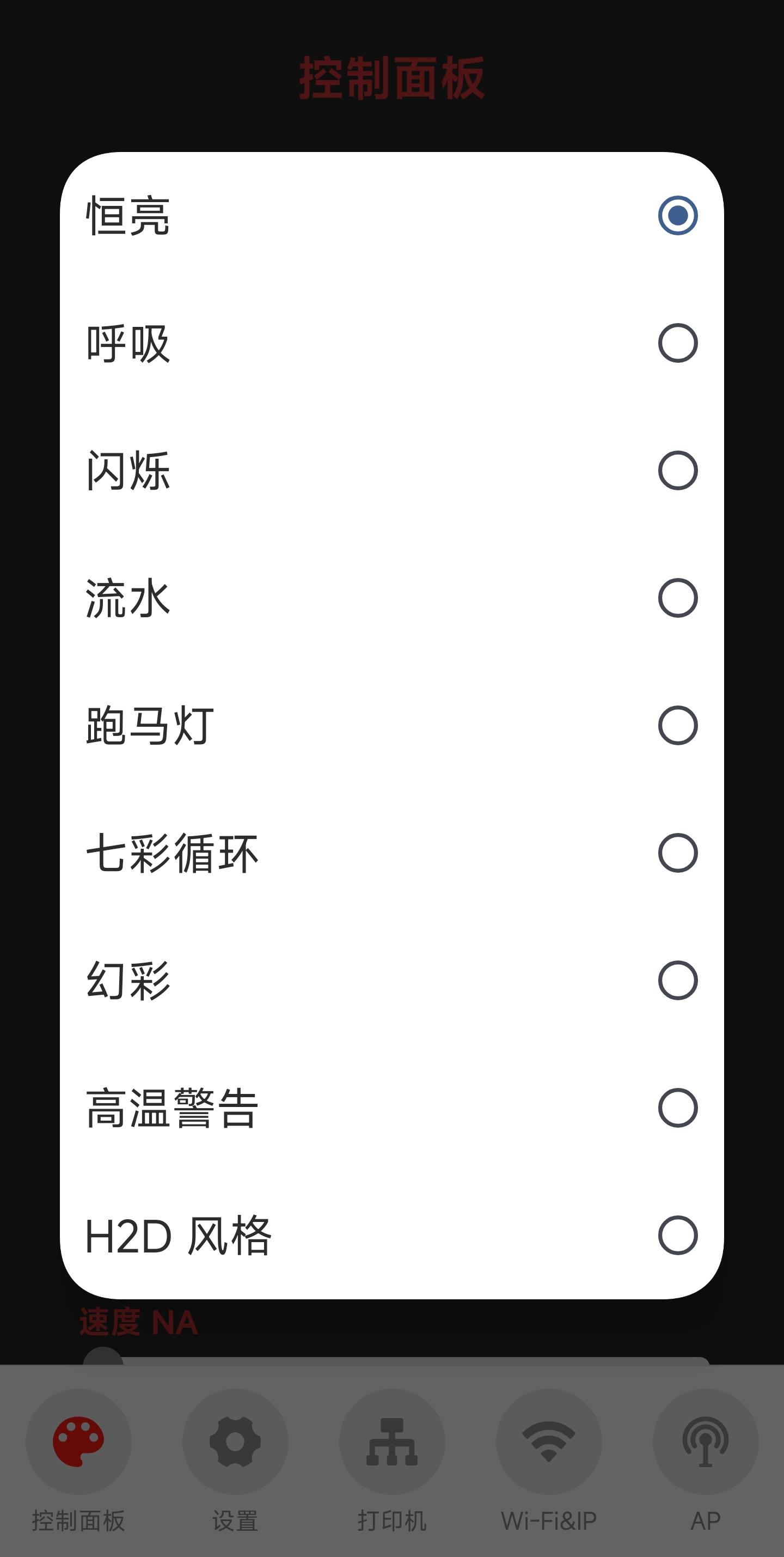

  • Panda_Cooler_A1 灯效分为 9 中模式,分别为下图所示中的:恒亮、呼吸、闪烁、流水、跑马灯、七彩循环、幻彩、高温警告、H2D风格。其中七彩循环和幻彩模式不支持自定义颜色,恒亮不可调节速度

高温警告

  • ①:表示打印机安全和高温的情况下,Panda_Cooler_A1的颜色

  • ②:用来控制高温模式下的亮速度

  • ③:可以分别选择在安全或者高温模式下的灯效(恒亮或爆闪)

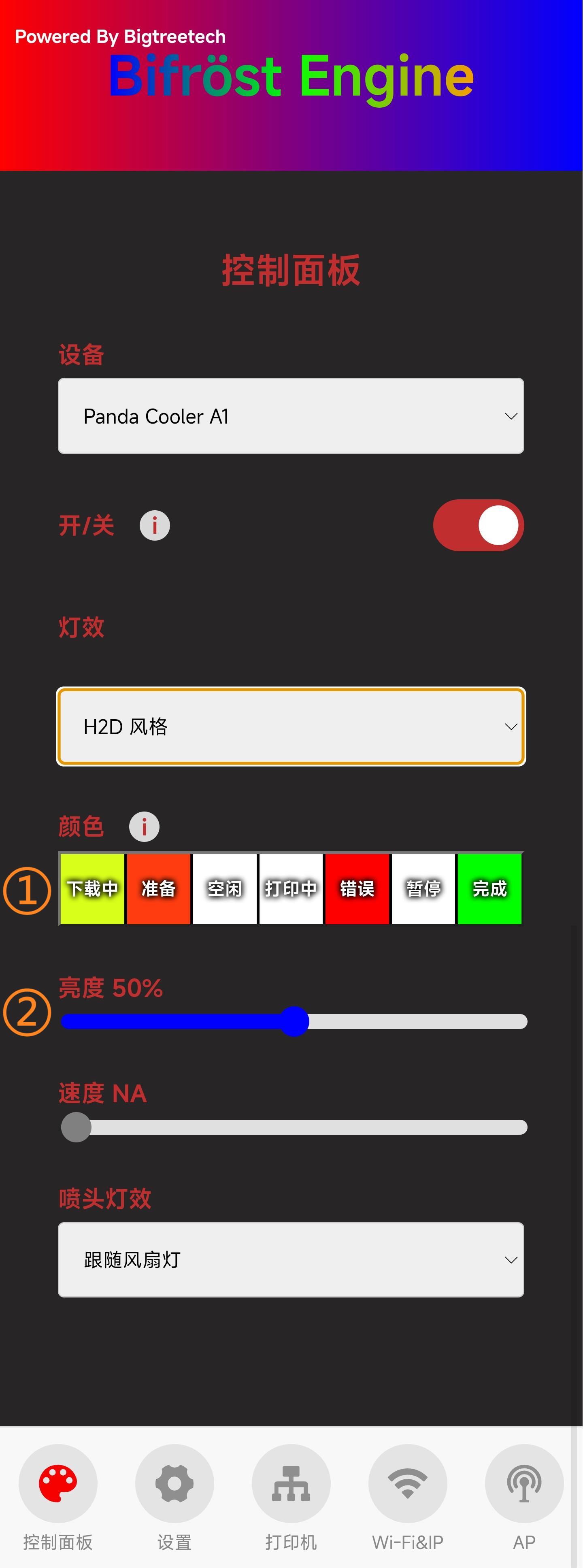

H2D风格

  • ①:表示打印机在特定模式下的灯效颜色,详情可点击颜色旁的提示按钮查看

  • ②:用来控制高温模式下的亮度(速度不可自定义)

喷嘴灯效

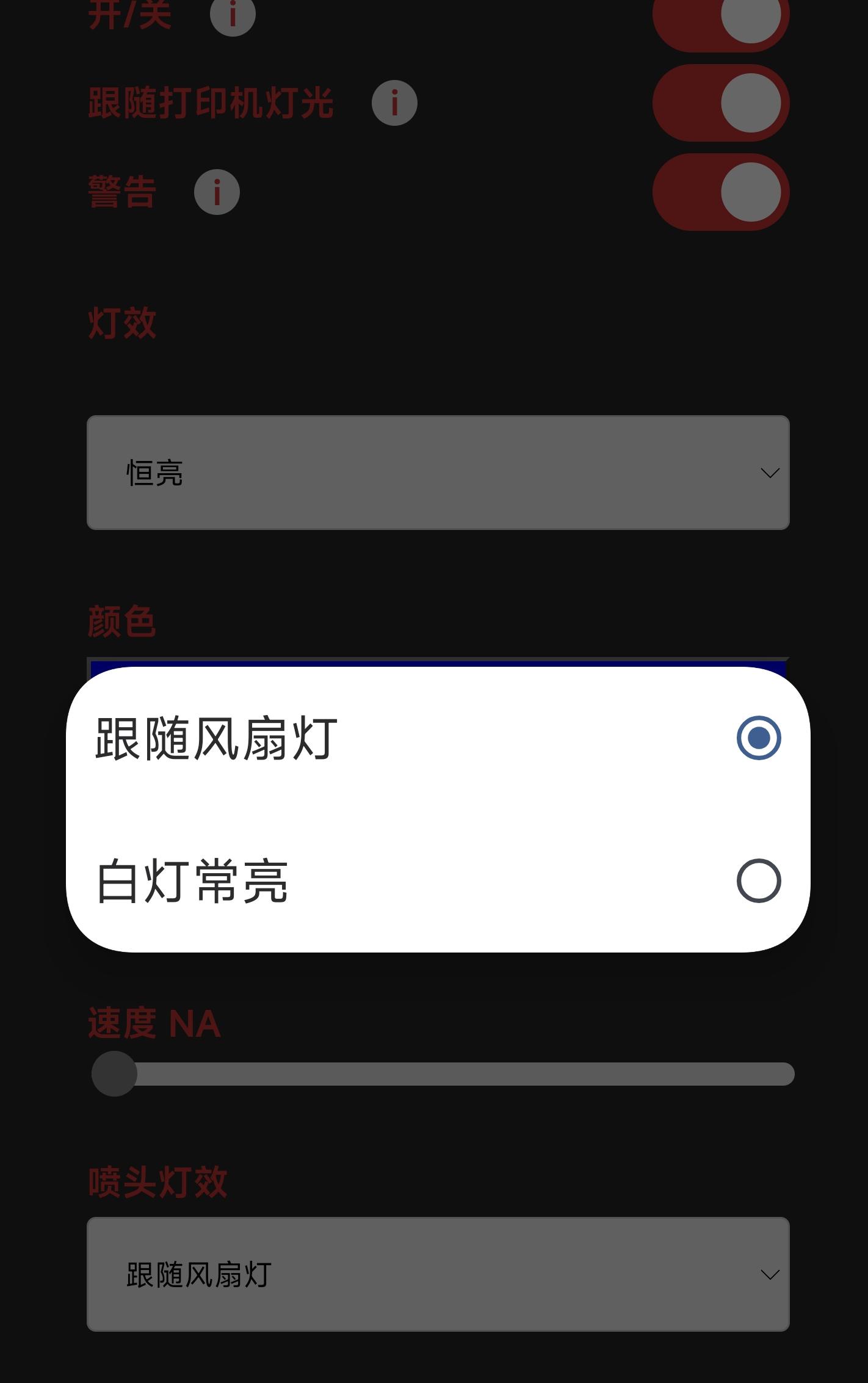

  • 点击喷嘴灯效可出现两个选项(跟随风扇灯光以及白灯常亮)

自定义灯效颜色

  • 设置颜色(以恒亮状态为例,恒亮不可调节速度)

    在控制界面下选择恒亮模式,点击Color下的框

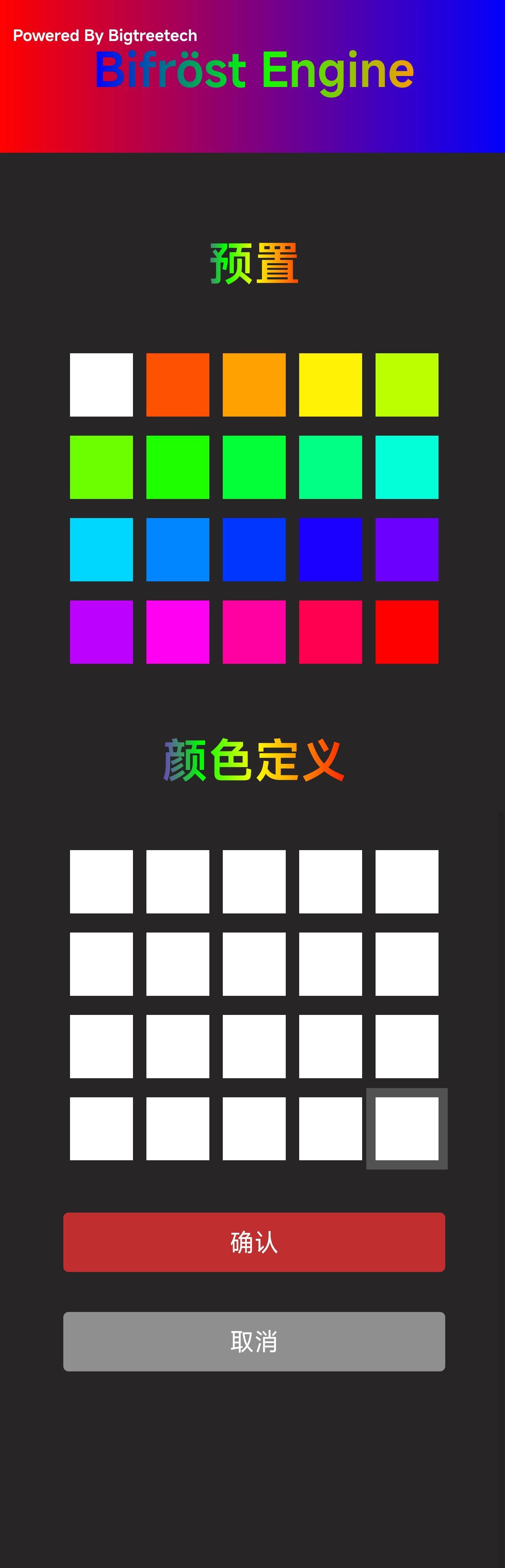

    跳转到颜色设置界面,可选上方预设好的色块,也可自定义。下面简单介绍下自定义,点击下方白色色块。

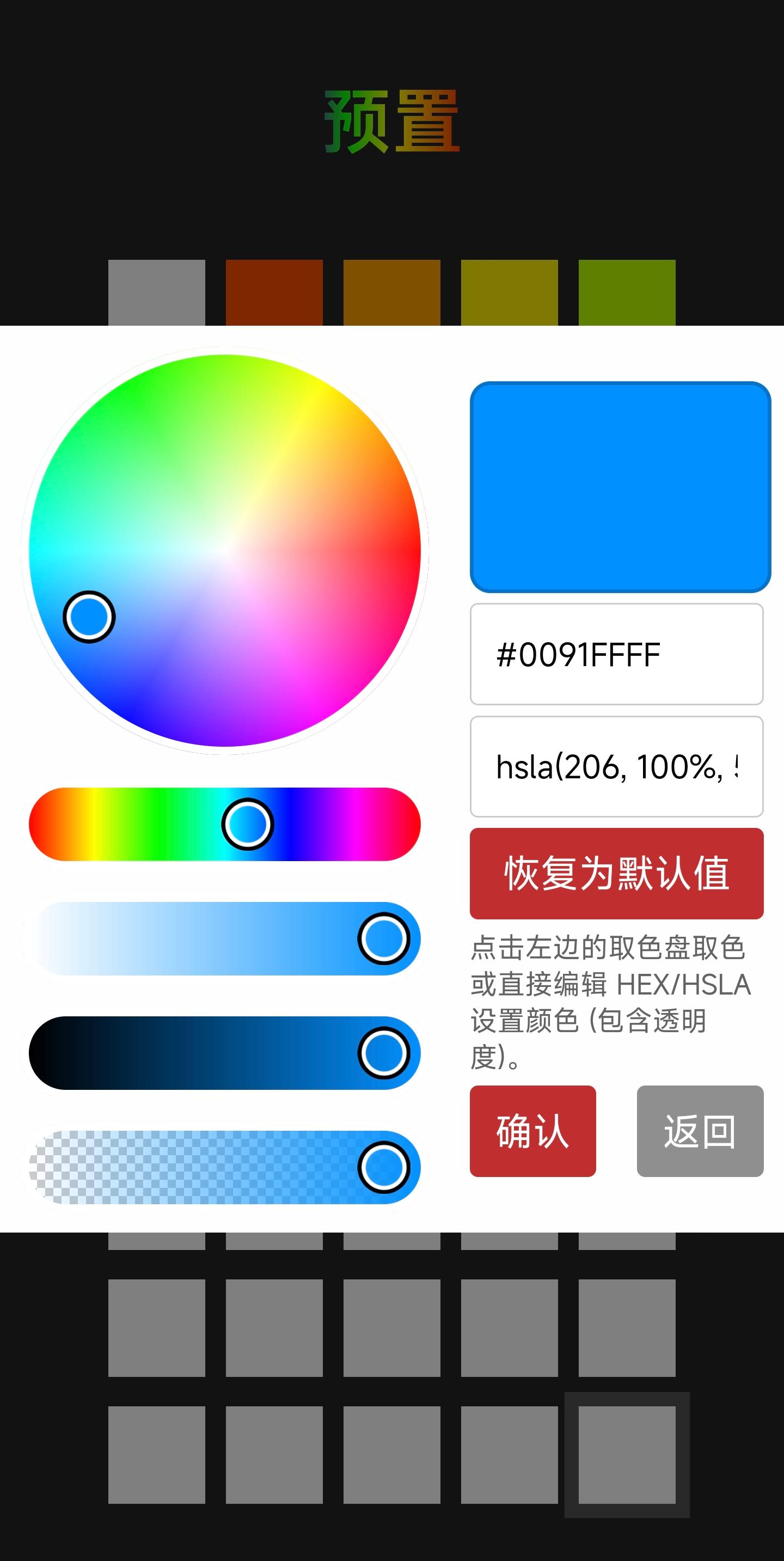

    来到色盘选择界面,选择自己想要的颜色(这里以天蓝色为例)

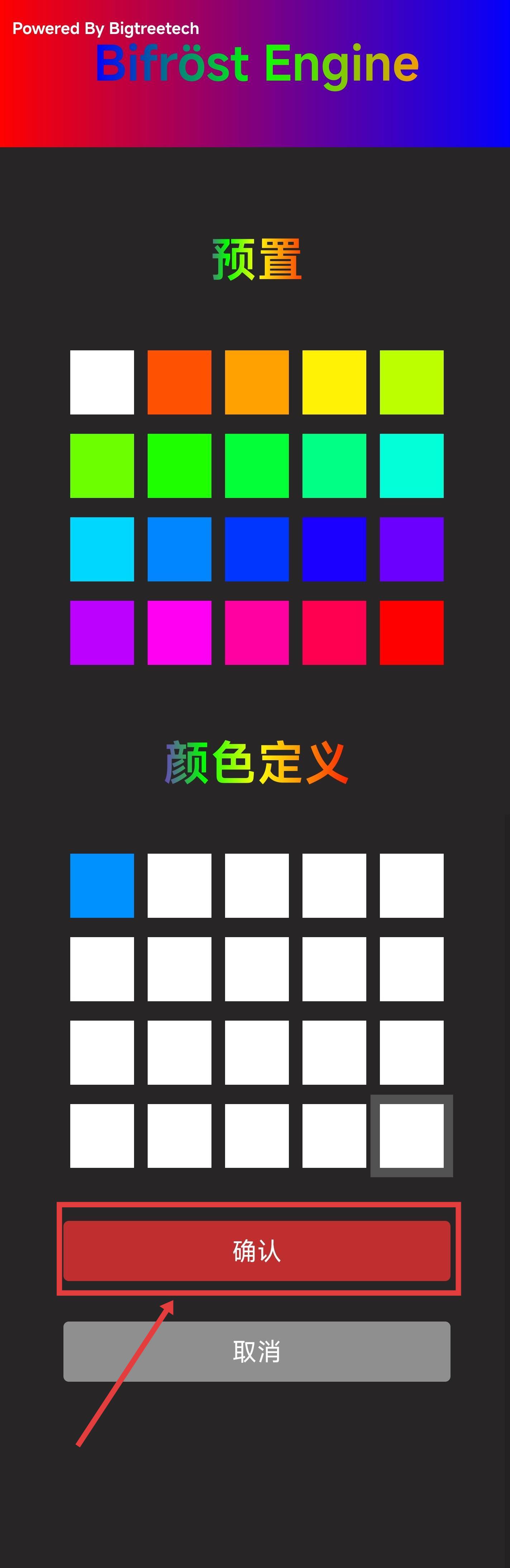

    点击确认

    设置成功

  • 出厂默认亮度速度均为50%(个别模式不支持调整颜色、速度)

固件历史记录

V1.0.0

  • 首次发布的出厂固件。

功能请求

如果您希望在即将发布的固件中看到一些内容,请在官方 github repo上记录功能请求,让我们知道。 请求功能
