Panda RGB Controller

修订历史

版本号	日期	更新内容
v1.00	2025年9月12日	初始版本

产品简介

Panda RGB Controller是一款用于无线控制RGB灯带的产品，搭配外接的RGB灯条，可与打印机联动。

产品特点

• 板载多种灯带接口，配送灯带转接线，方便客户使用

• 预留快速烧录接口，方便客户DIY烧录固件，以及后续固件升级

• 板载ESP32 WIFI模块，支持无线操控

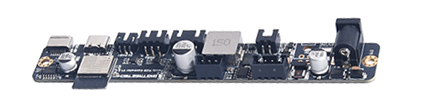

产品参数

• 控制板尺寸： 100mm*25mm

• 主控：ESP32-C3-MINI

• 电源输入：DC5.5x2.1：24V 3A

• 逻辑电压： 3.3V

• 5V-RGB输出接口：PH2.0 3P：5V 1.5A（峰值），XH2.54 3P：5V 2A（峰值）

• 24V-RGB输出接口：两路XH2.54 4P：24V 2A（峰值）

• 24V输出接口：XH2.54 2P：24V 1.5A（峰值）

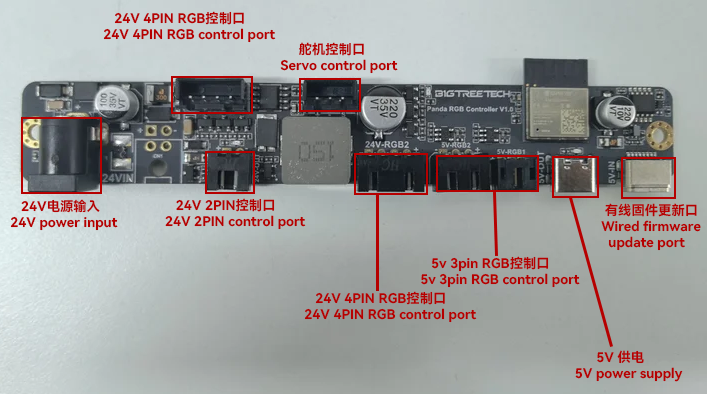

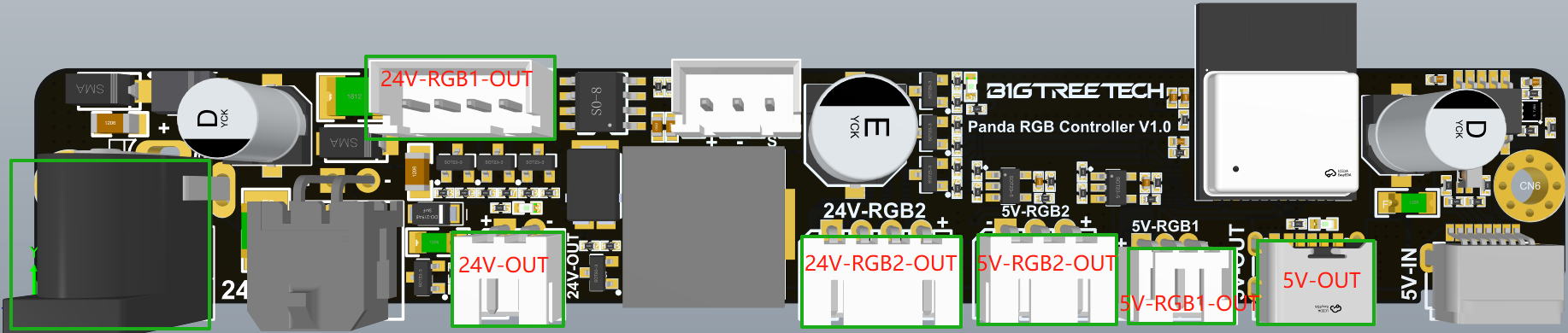

产品接口示意图

安装指南

在Panda Station的安装指南

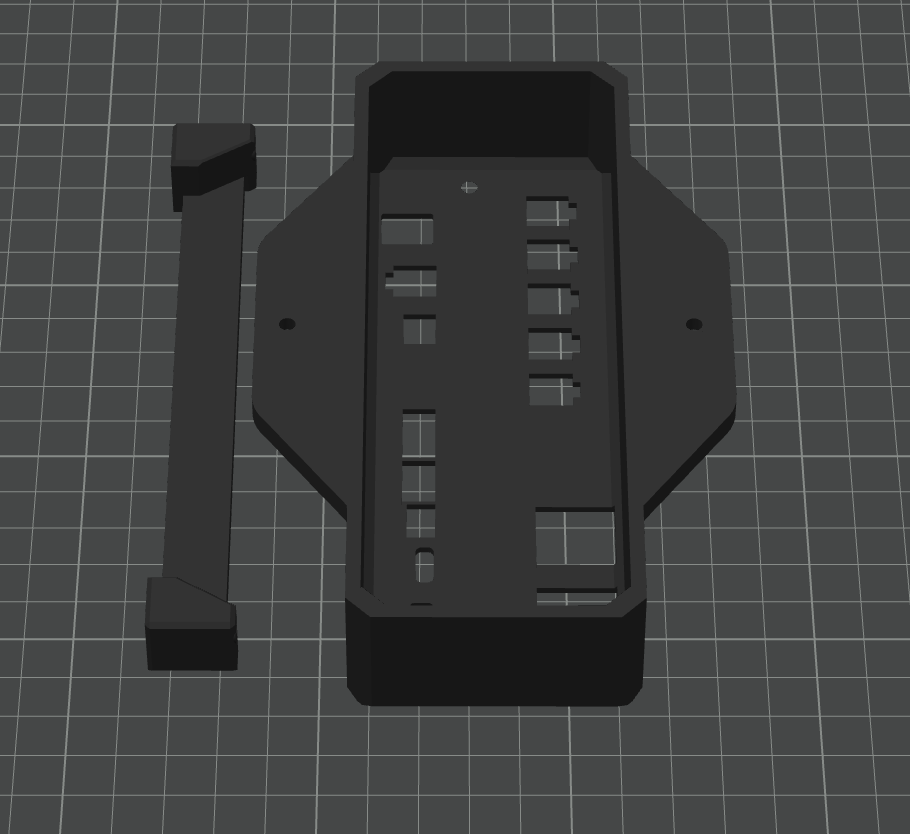

• 下载打印Panda Station RGB Controller外壳

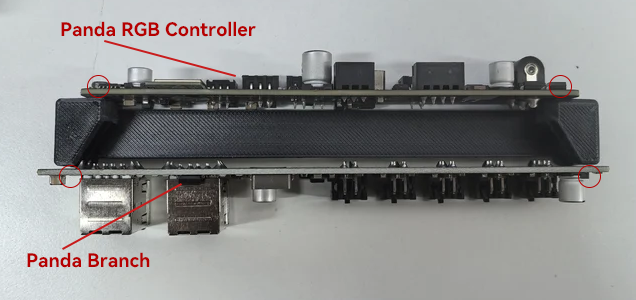

• 使用Controller包装盒内附赠螺丝（HA M3*10）固定在支撑架上后使用（M3x6螺丝）将支撑架与外壳固定（该外壳可同时适配Panda Branch与Panda RGB Controller）

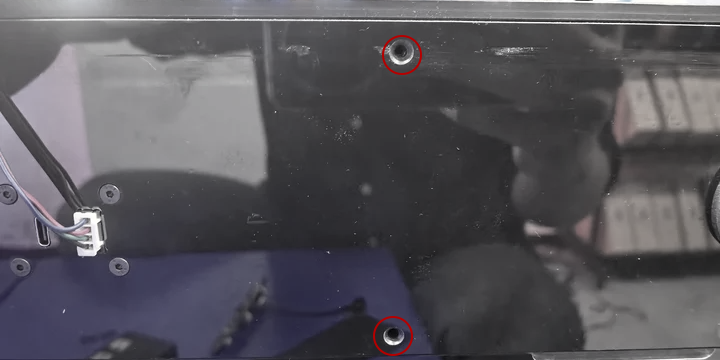

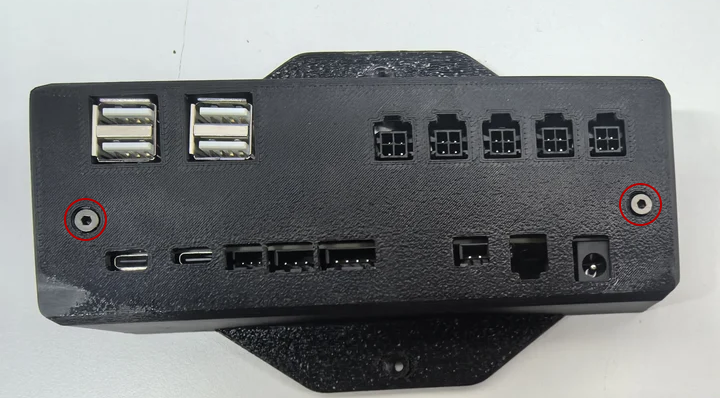

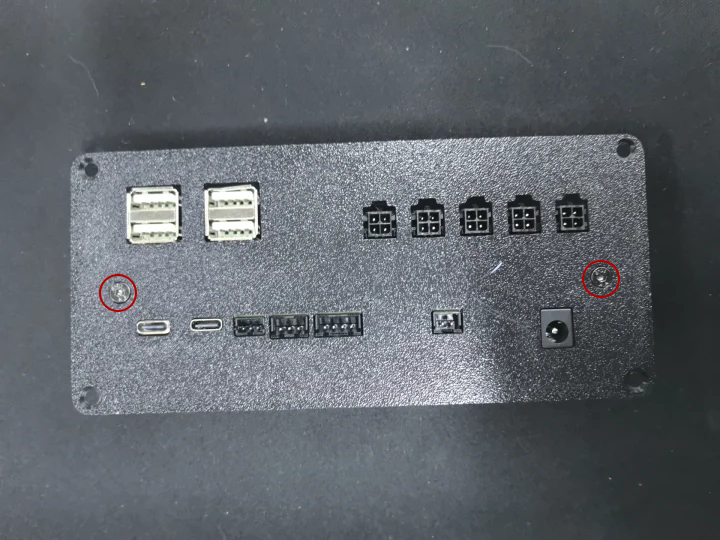

• 随后将Station背部图示螺丝拆除，使用Controller盒内M3*15螺丝将盒固定

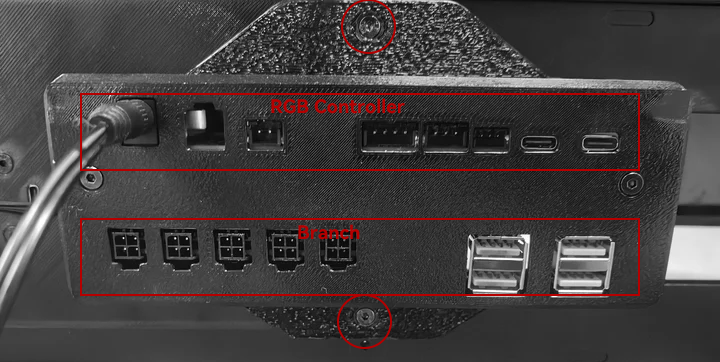

  • 安装到 Panda Station



  • 安装到 Naked Panda Station

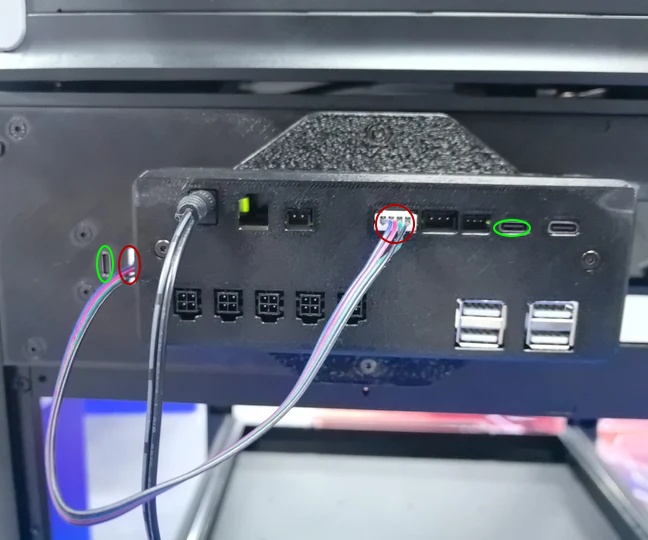

• 接线示意图

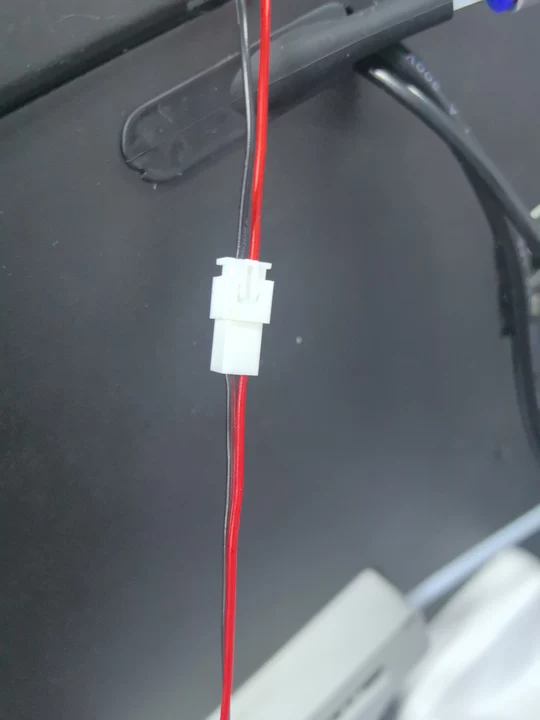

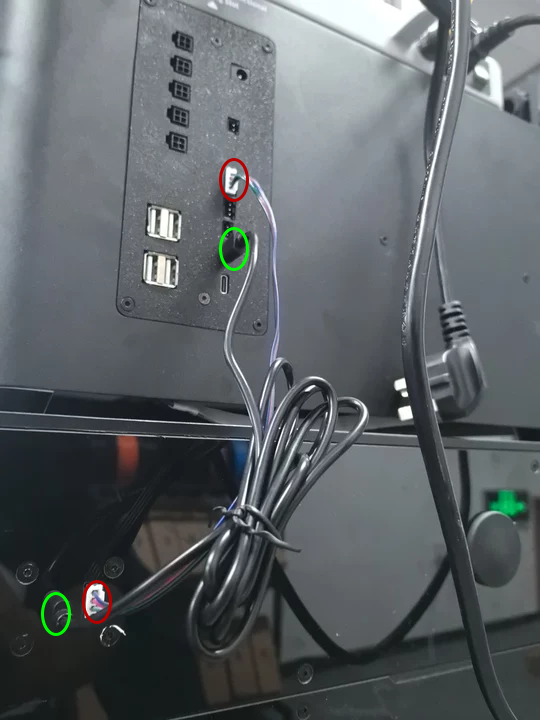

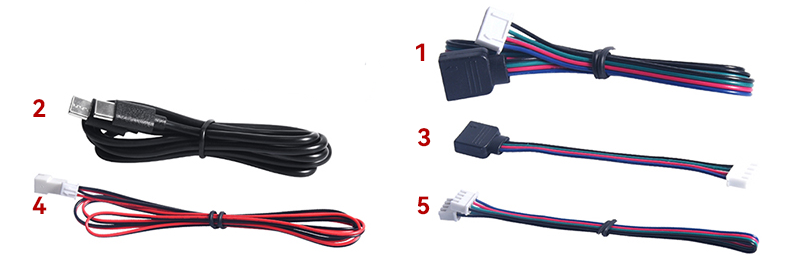

  将Controller包装盒内如图所示编号为5的线，插入红色标识的口控制底部RGB灯条。将2号线插入绿色标识的口给内部照明灯条供电（Naked Panda Station需购买内部照明套件才可使用）





  当有Panda Den时可将控制板安装于Panda Den背部，如下图



在Panda Den的安装指南

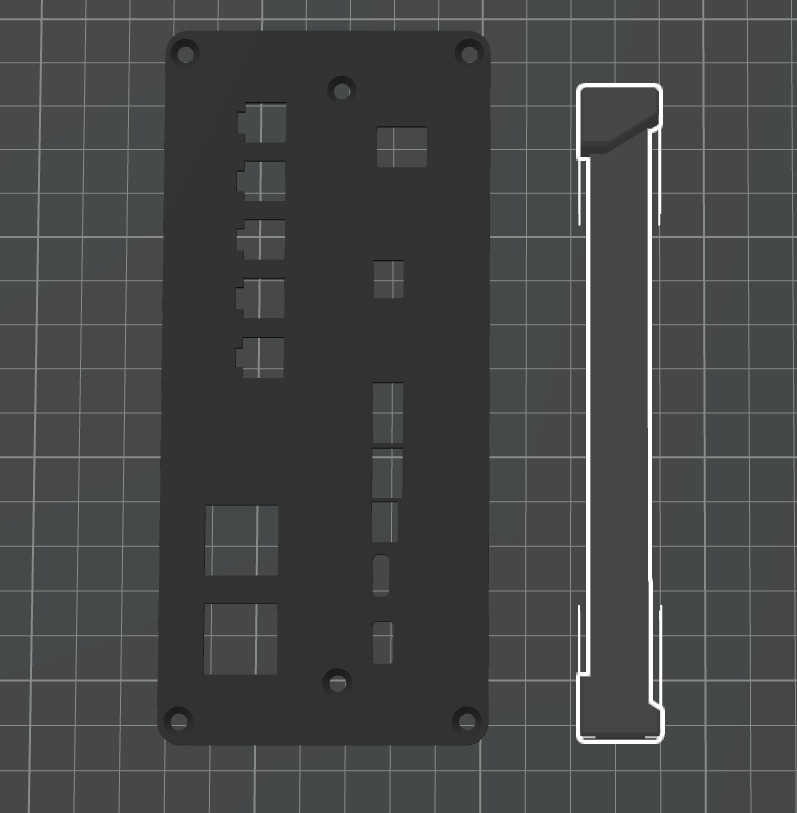

• 下载打印Panda Den RGB Controller安装板



• 使用Controller包装盒内附赠螺丝（HA M3*10）固定在支撑架上后使用（M3x6螺丝）将支撑架与外壳固定（该外壳可同时适配Panda Branch与Panda RGB Controller）

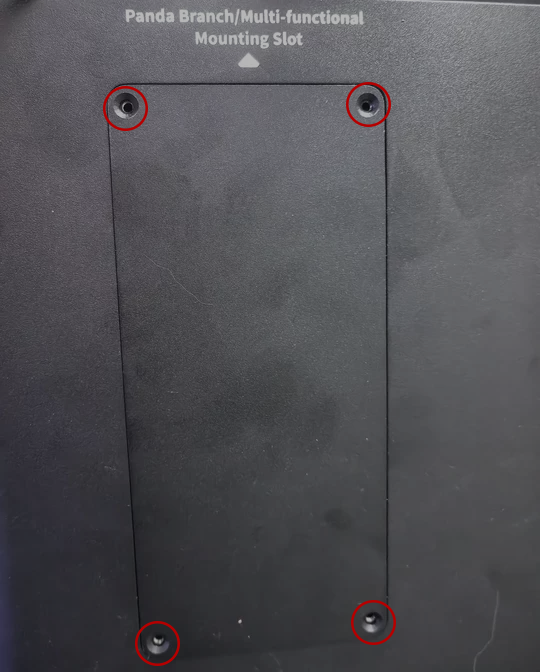

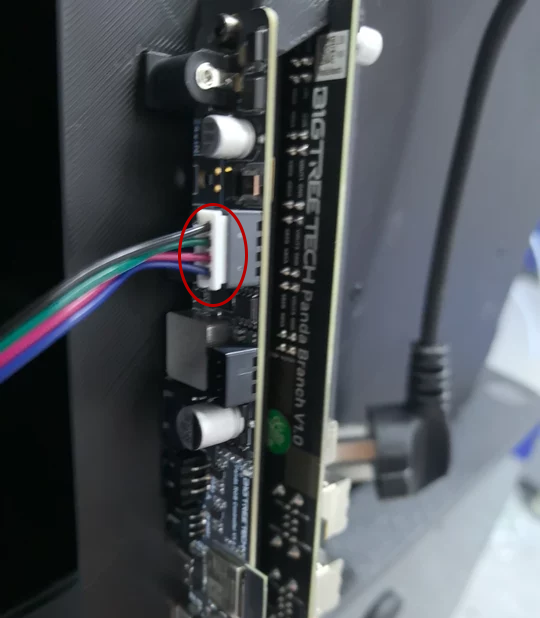

• 随后将Den背部金属封板拆除，将Panda Den的RGB灯条使用RGB Controller包装内3号连接线连接至控制板(如图中红色标记所示)后将安装板替换上去

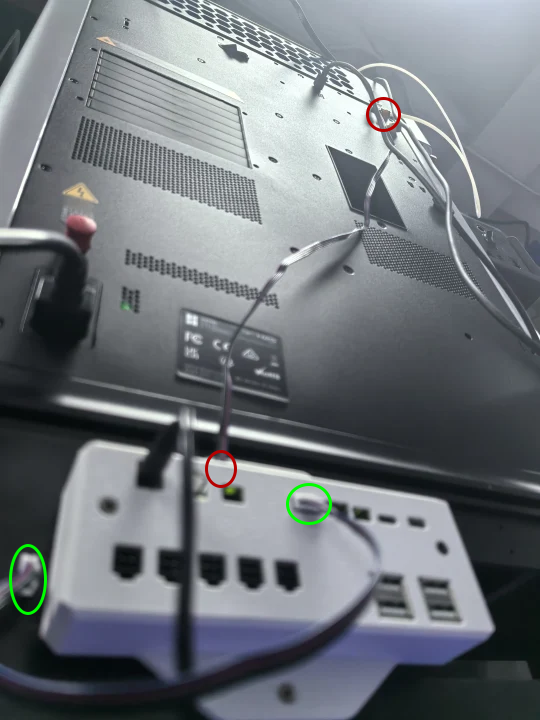

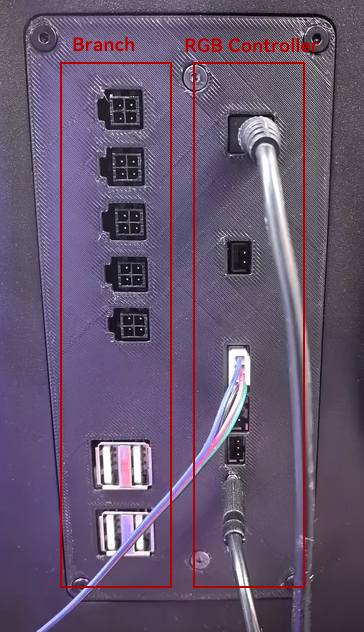

  当有Panda Station时可将控制板安装于Panda Den背部后使用编号为5的控制线与station连接红色标识处RGB控制口，并使用2号线连接，如下图



  当有Panda Perch PX并购买了照明套件时可将控制板安装于Panda Den背部后使用编号为4的控制线与将灯条与Controller连接，如下图



在Panda Perch PX/H2D上的安装指南

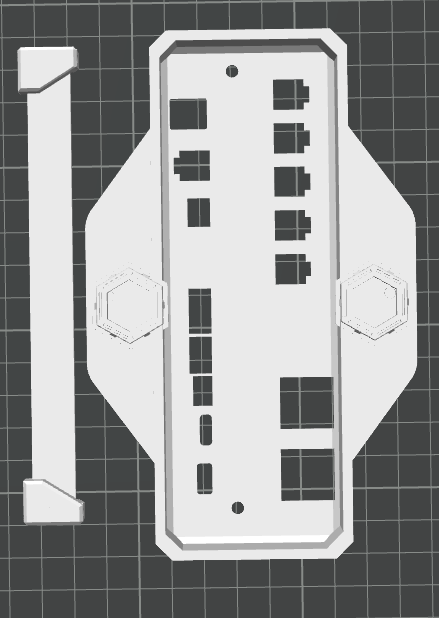

• 下载打印Panda Perch RGB Controller外壳

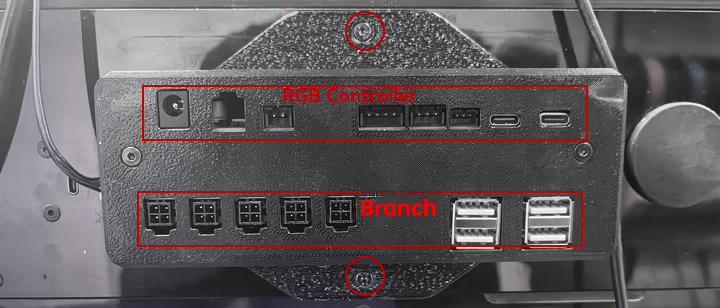

• 使用Controller包装盒内附赠螺丝固定在支撑架上后将支撑架与外壳固定（该外壳可同时适配Panda Branch与Panda RGB Controller）

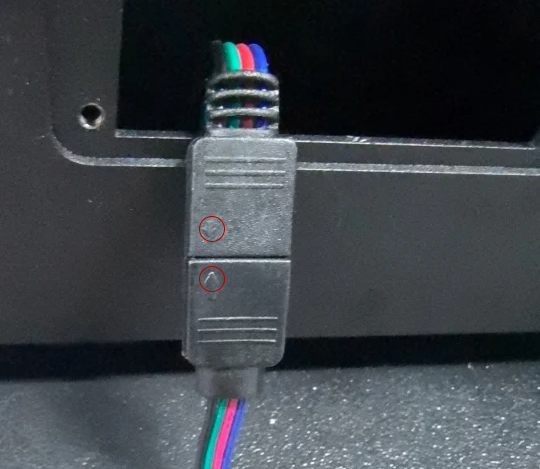

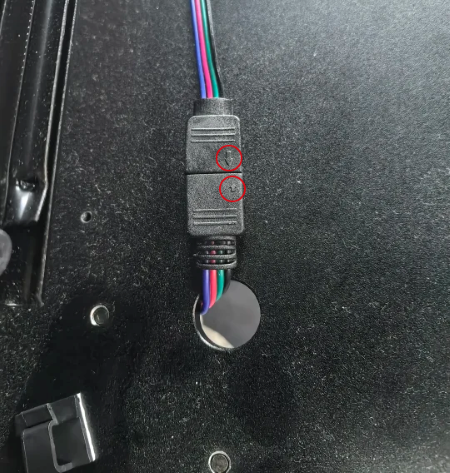

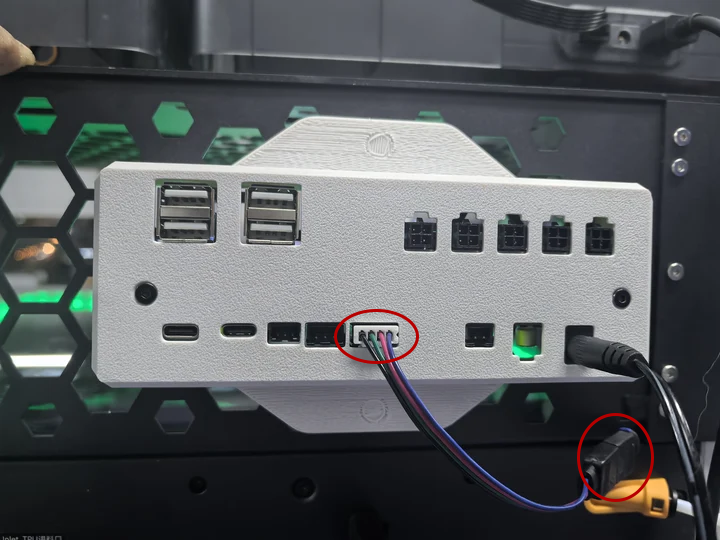

• 随后将Panda Perch PX/H2D RGB Controller外壳卡在Perch的六边形拓展孔上，使用盒内3号线将Panda Perch H2DRGB灯条（注意方向为箭头对箭头）与控制板连接或使用盒内4号线将Panda Perch PX照明灯条与控制器连接

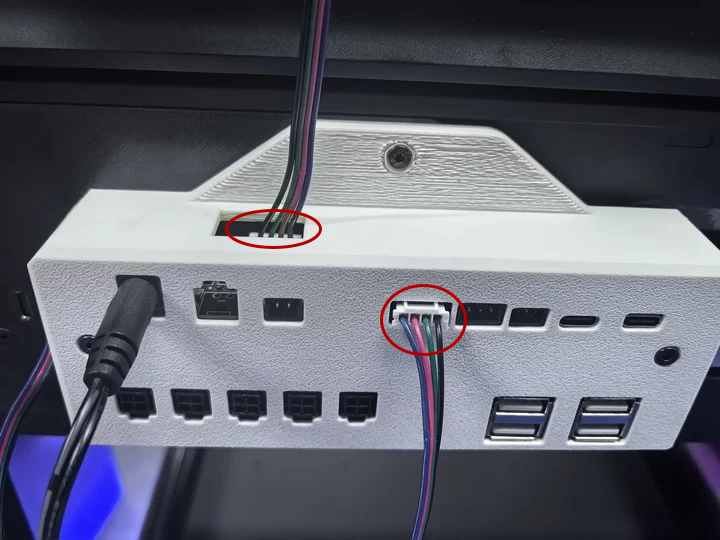

• 当有Panda Station时，按下图接线





用户首次使用WebUI指南

首次连接电源后或执行“恢复出厂设置”命令后，您将看到蓝色跑马灯，代表此时Panda_RGB_Controller没有绑定打印机。

WiFi连接指南

• 连接设备WiFi_AP热点

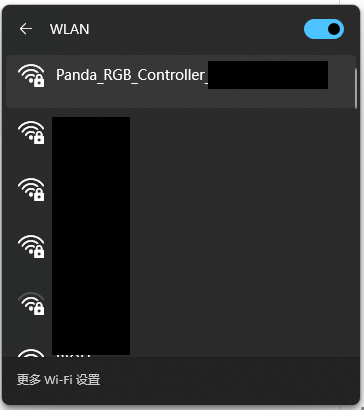

  • 连接上Panda_RGB_Controller发出来的AP热点: Panda_RGB_Controller_XXXXXXXXXX. 默认密码是 987654321.



• 访问AP网页

  • 连接上AP后，电脑端可以在浏览器输入默认的ip：192.168.254.1;手机端会自动弹出Panda_RGB_Controller的Web Ui,也可以在浏览器输入ip：192.168.254.1来访问网页。(注：此ip为出厂默认ip)

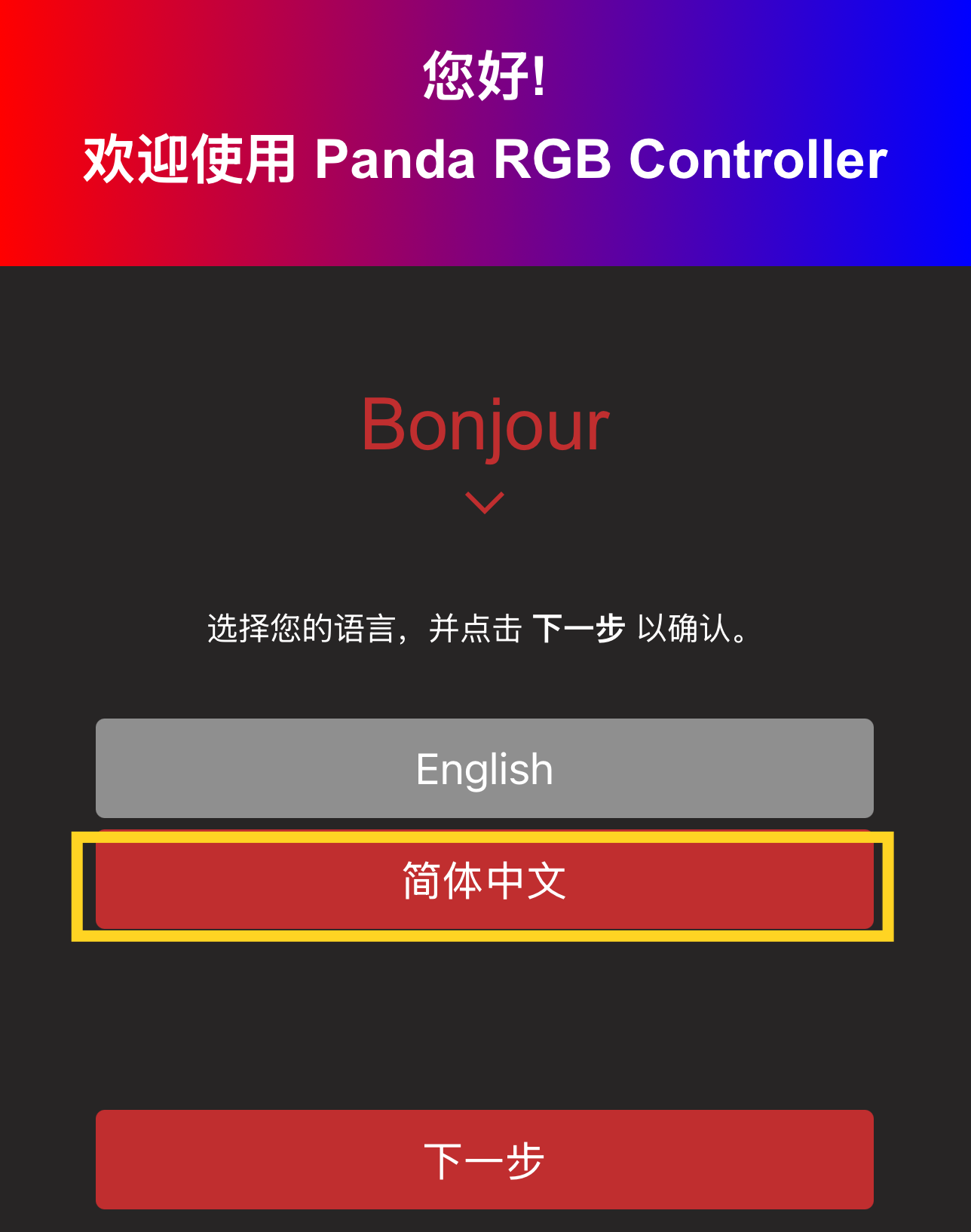

• 选择语言(默认英文)

  • 选择语言后可点击下一步

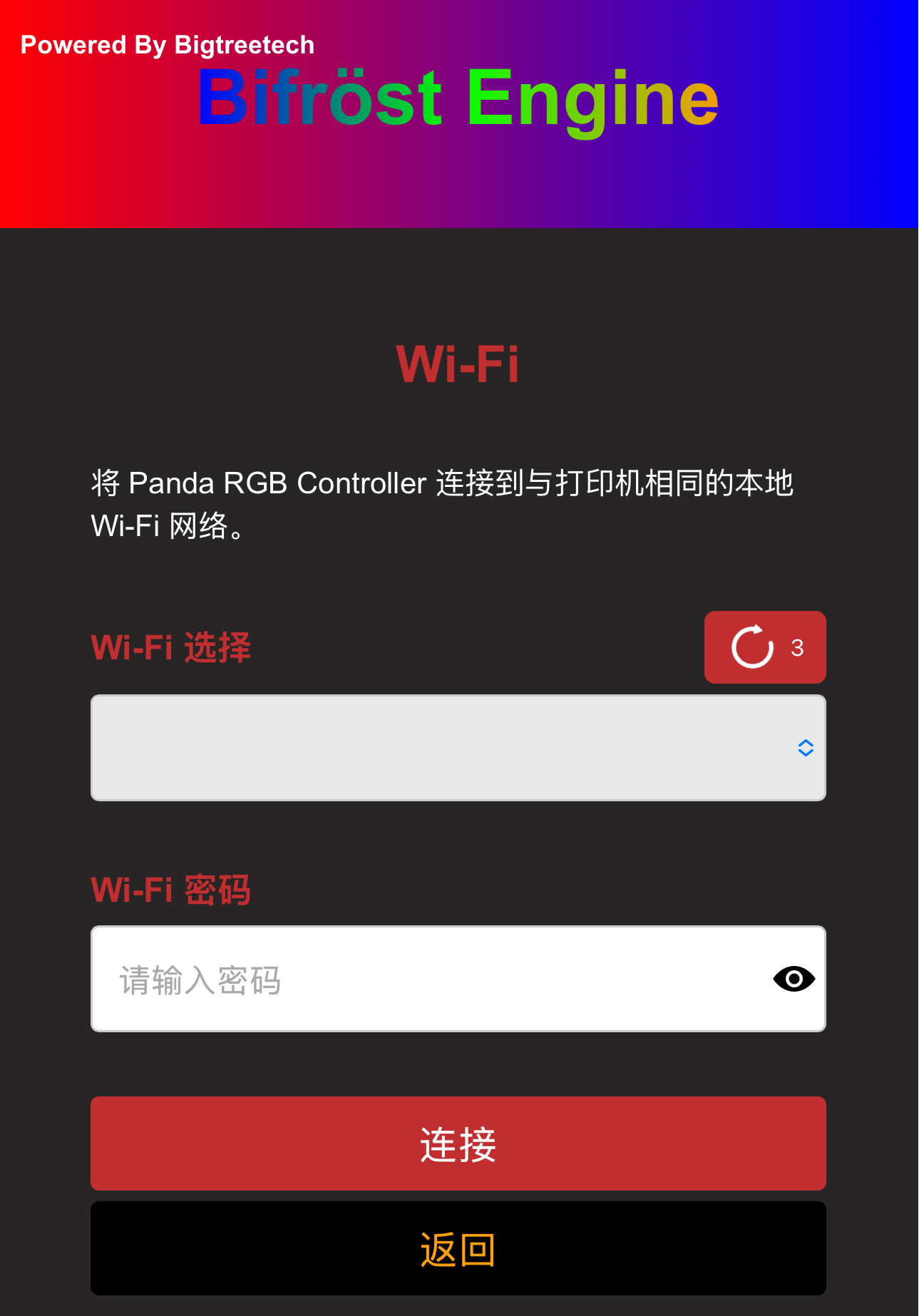

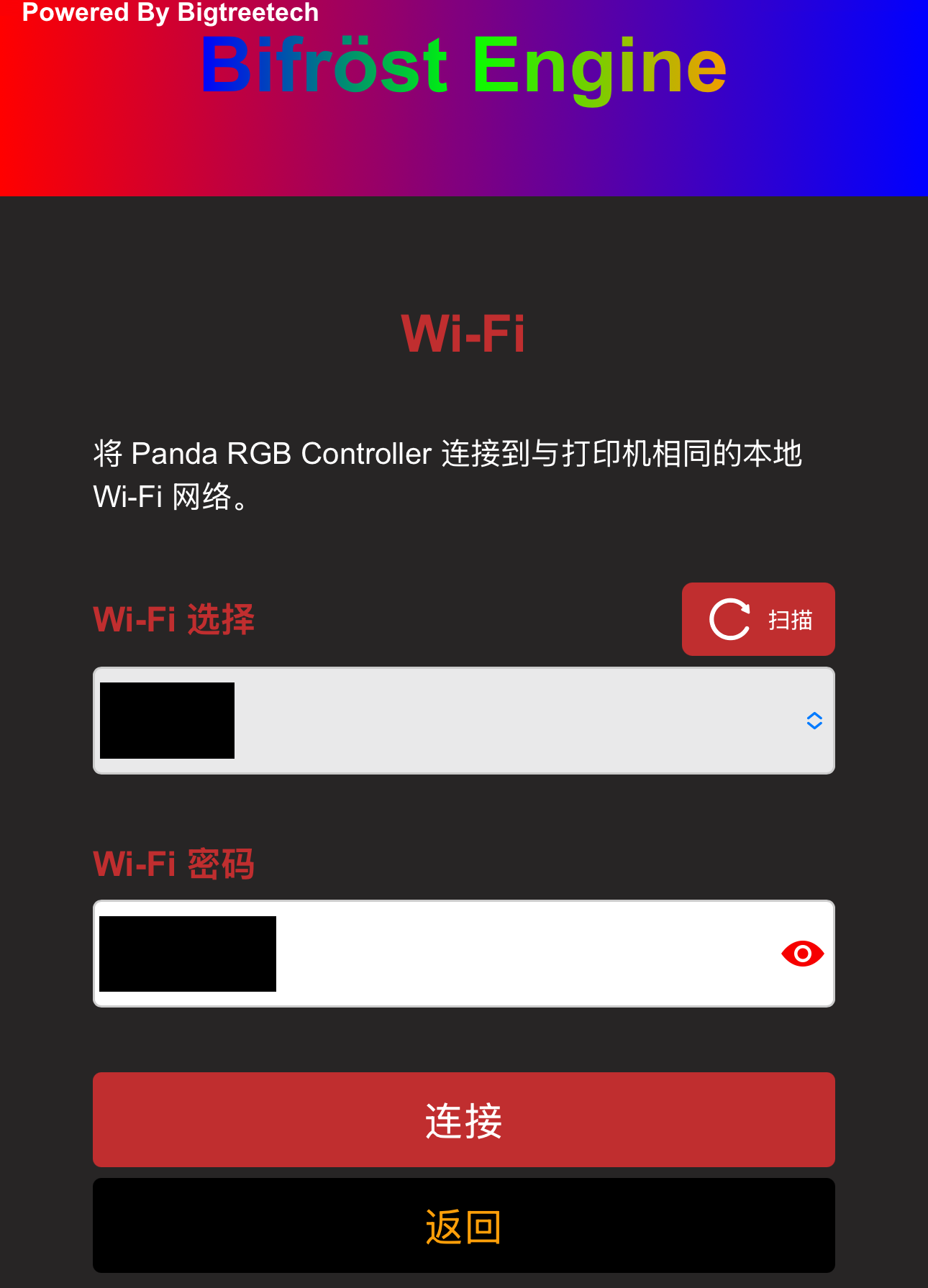

• WiFi连接界面

  • 首次出厂或恢复出厂设置后，进入此页面会自动扫描周围WiFi，或者手动点击扫描。

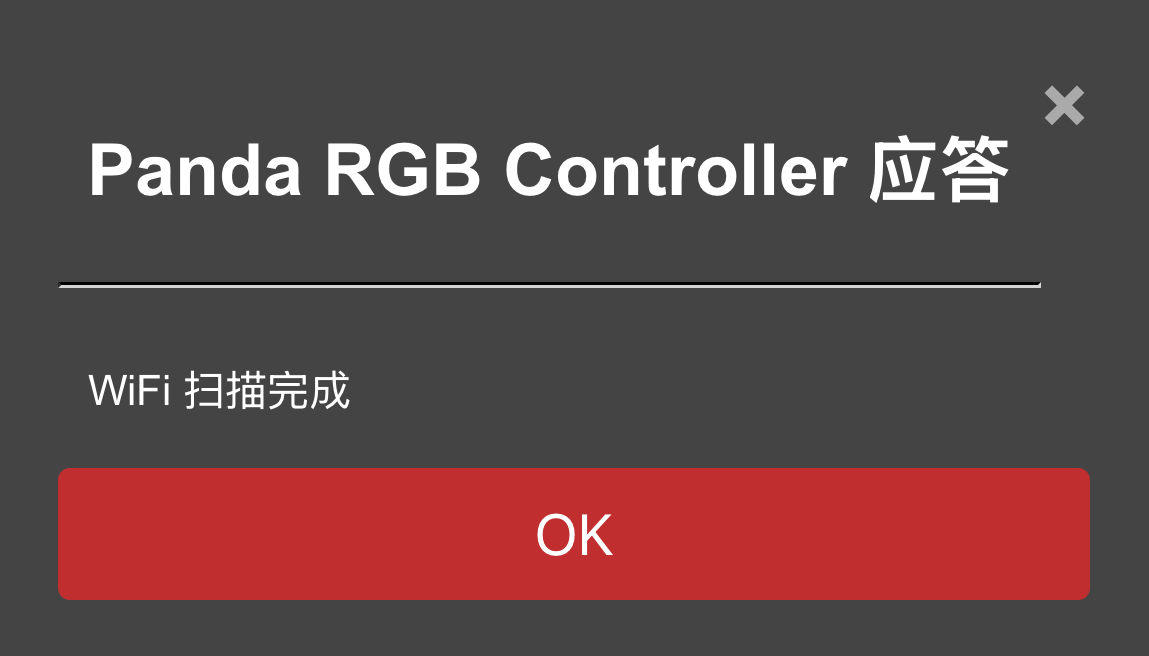

  • 扫描完成后会弹出扫描完成弹窗提示，点击OK关闭提示。



  • 点击Wi-Fi下方的选项，选择想要连接的WiFi



  • 输入密码，可点击密码框内右侧的眼睛图标来显示输入的密码

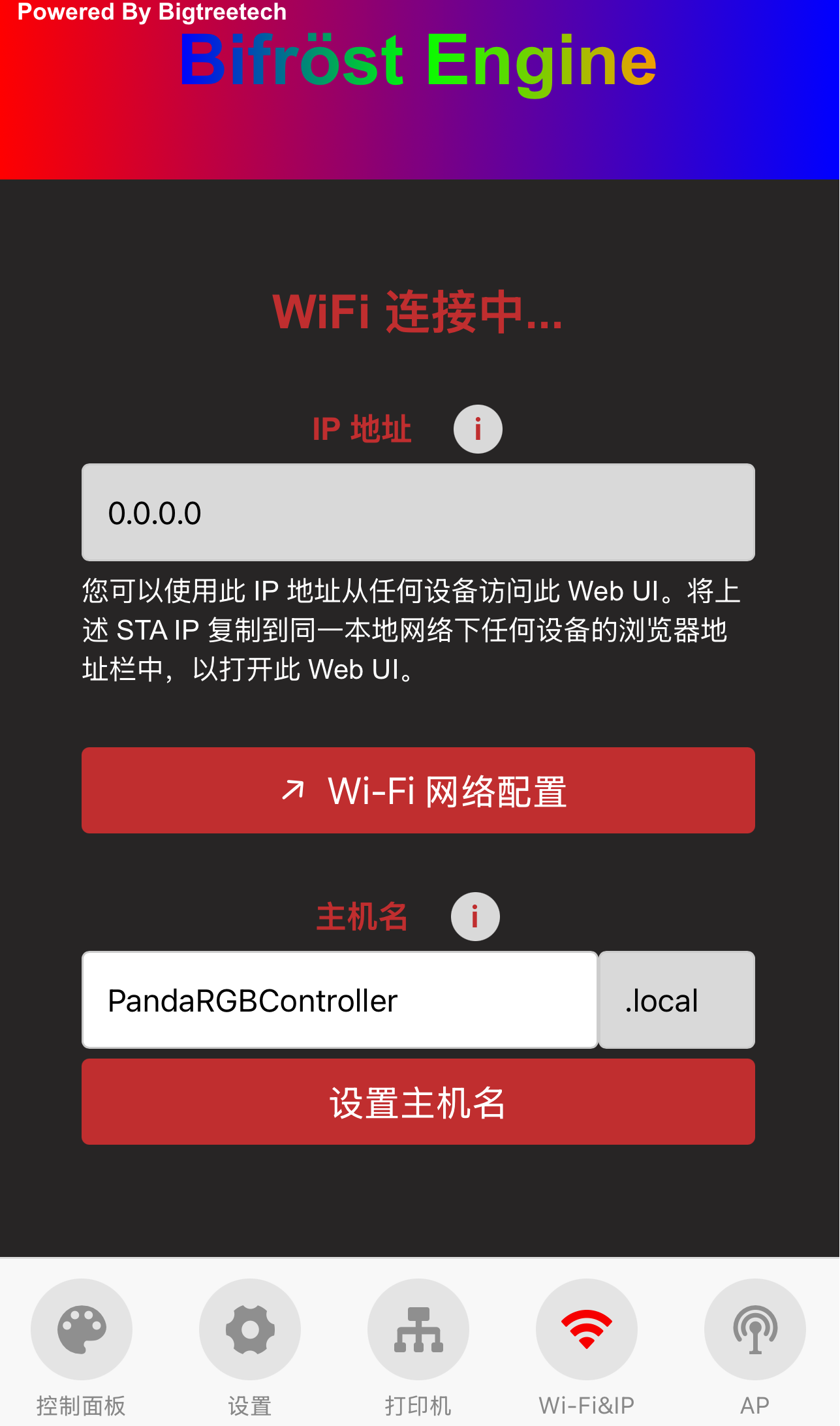

  • 点击连接，界面会自动跳转到操作界面中的WiFi界面,并显示WiFi连接中



  • 等待连接一段时间后，会弹出WiFi连接的状态弹窗

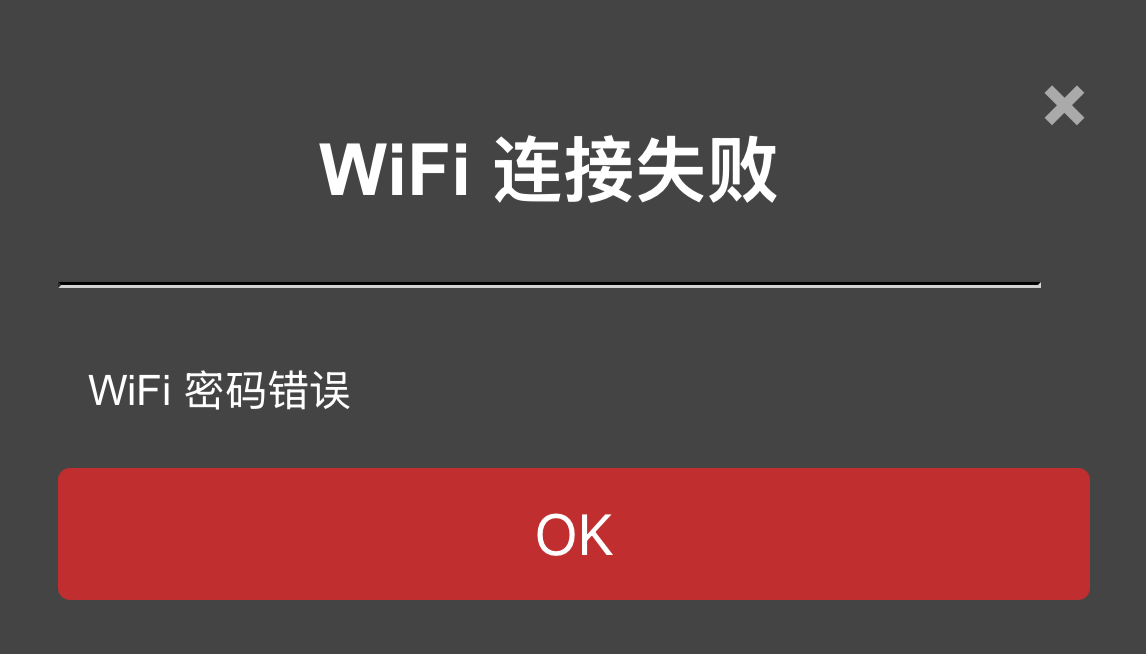

    • 连接失败:



    • 连接成功，可选择点击绑定打印机跳转到打印机界面，也可点击取消，继续待在WiFi界面



绑定打印机

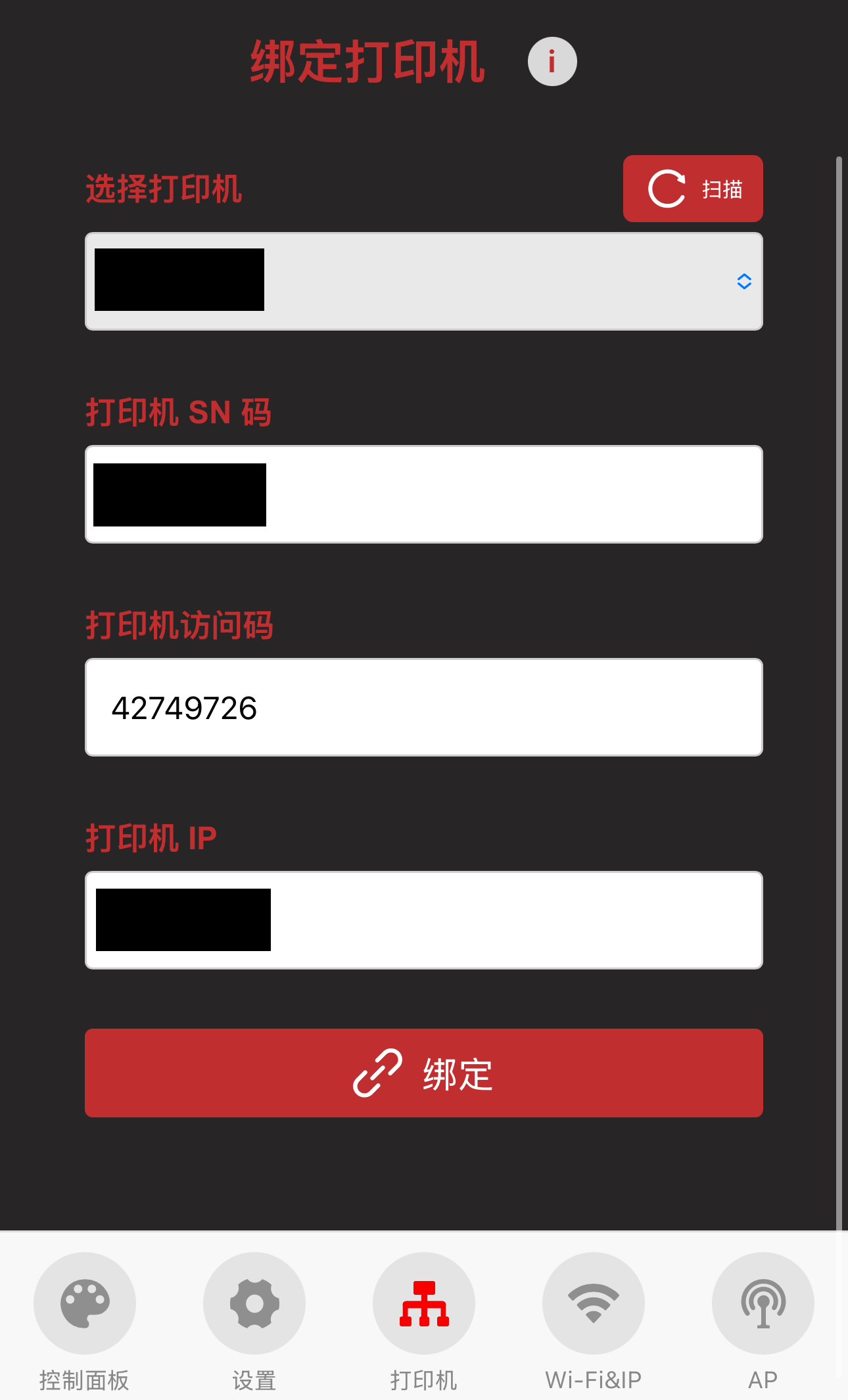

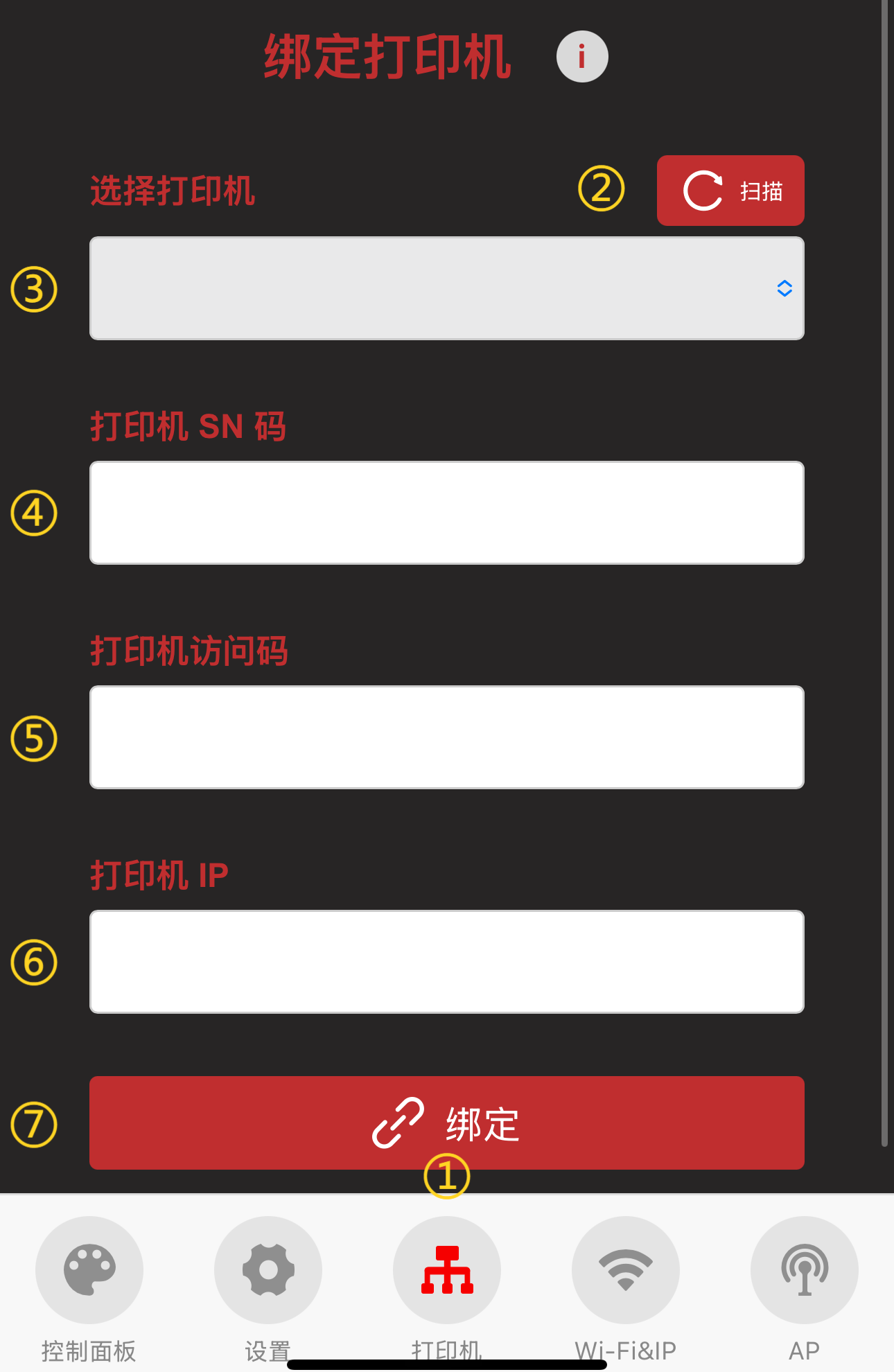

• 功能介绍



  • ① 选择打印机界面，点击后聚焦为红色图标，跳转至打印机界面

  • ② 扫描周围同一局域网下的打印机

  • ③ 选择扫描到的打印机

  • ④ 输入打印机的SN码

  • ⑤ 输入打印机的访问码

  • ⑥ 输入打印机的IP

  • ⑦ 确定绑定此打印机

• 如何绑定打印机(这里以P1P为例)

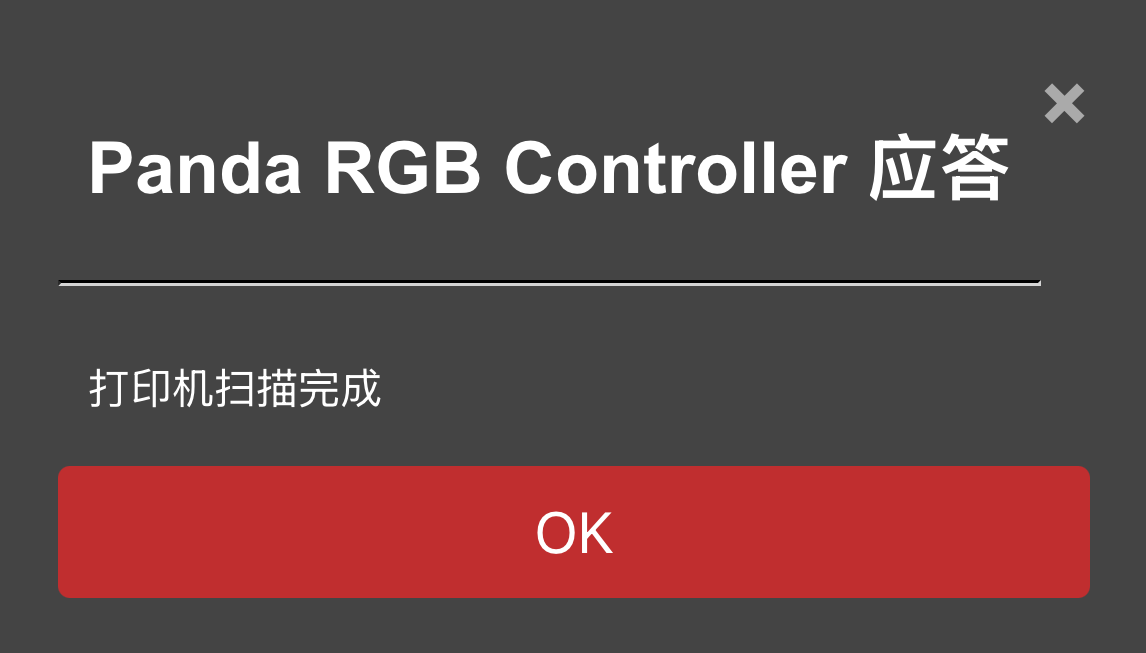

  • 点击扫描一段时间后，会出现扫描成功的弹窗



  • 选择扫描出的打印机，可以看到选择打印机后，会自动输入打印机的SN码和IP



  • 输入打印机的访问码

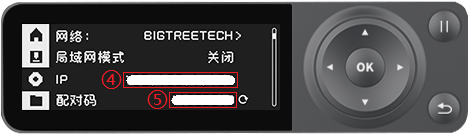

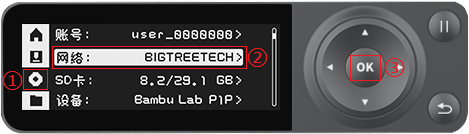

    • 在打印机上找到配对码 (这里以 P1 系列打印机为例)

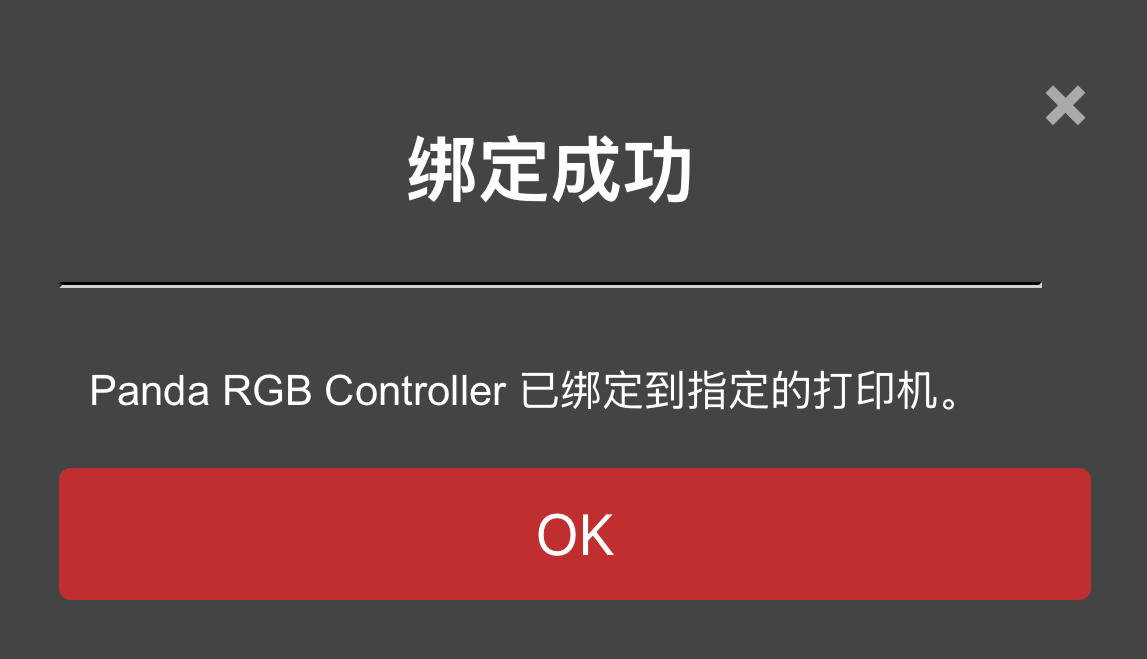

    • 将 配对码 输入到 访问码 框内,点击绑定即可开始绑定打印机。





用户界面说明

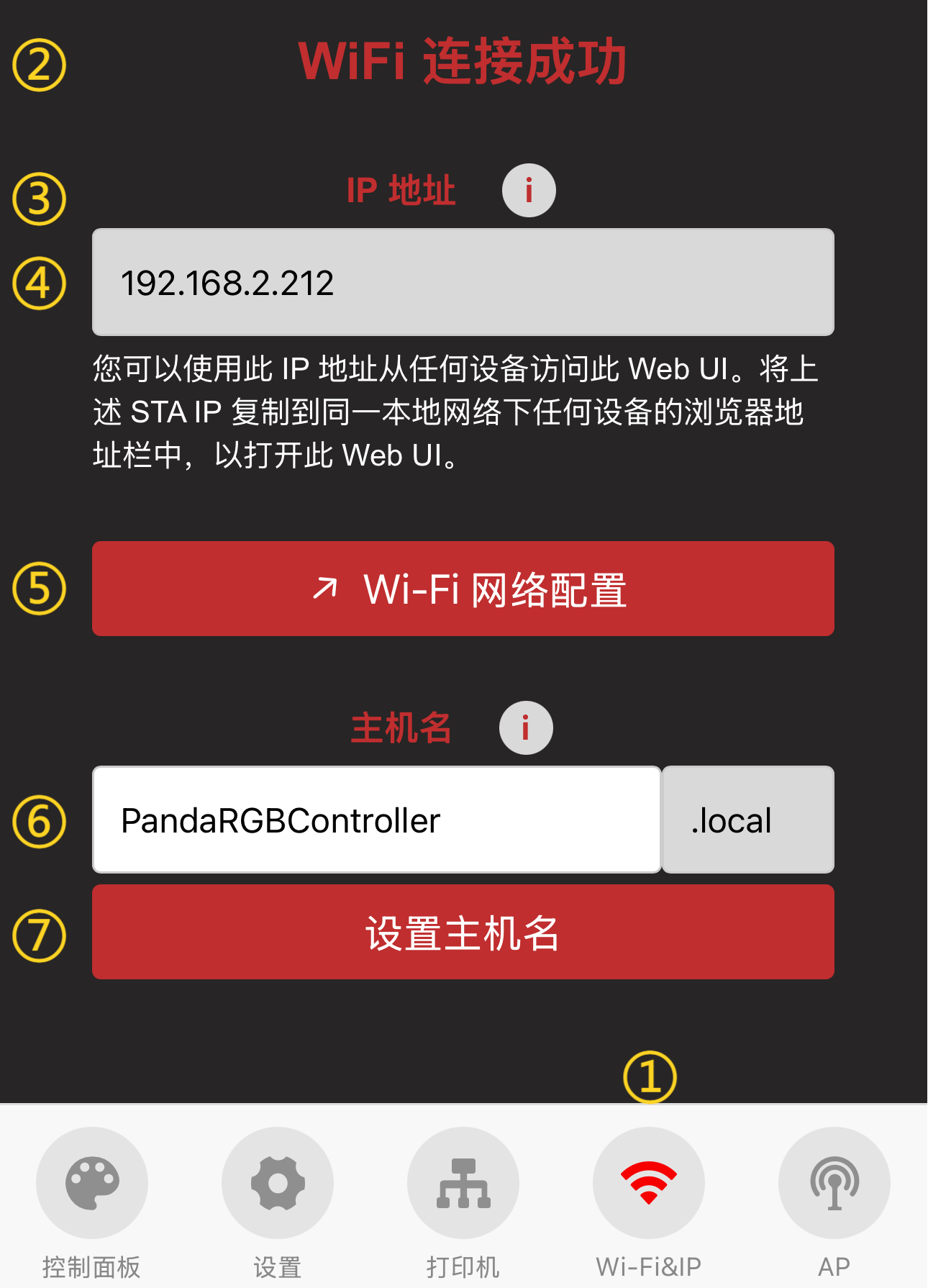

WiFi界面

• ① WiFi界面选择，点击后聚焦为红色图标，跳转至WiFi界面。

• ② 当前WiFi的连接状态。

• ③ IP地址的相关问题弹窗提示，如果 IP 地址 文本框未显示 IP, 请确保 Panda RGB Controller网络状态显示为 连接成功。如果显示为 未连接, 请配置网络设置。

• ④ IP地址显示(在同一局域网下，浏览器输入此IP也可访问Web网页)。

• ⑤ WiFi网络配置按钮，点击可跳转到 WiFi连接界面

• ⑥ 主机名显示，您可以使用主机名访问 Web UI。默认主机名为: PandaRGBController。如果您不记得 IP 地址，可以在浏览器地址栏中输入主机名加上 .local 访问 Web UI (例如: http://PandaRGBController.local)。点击文本框可以编辑主机名, 点击 设置主机名 按钮确认修改

• ⑦ 确认修改主机名

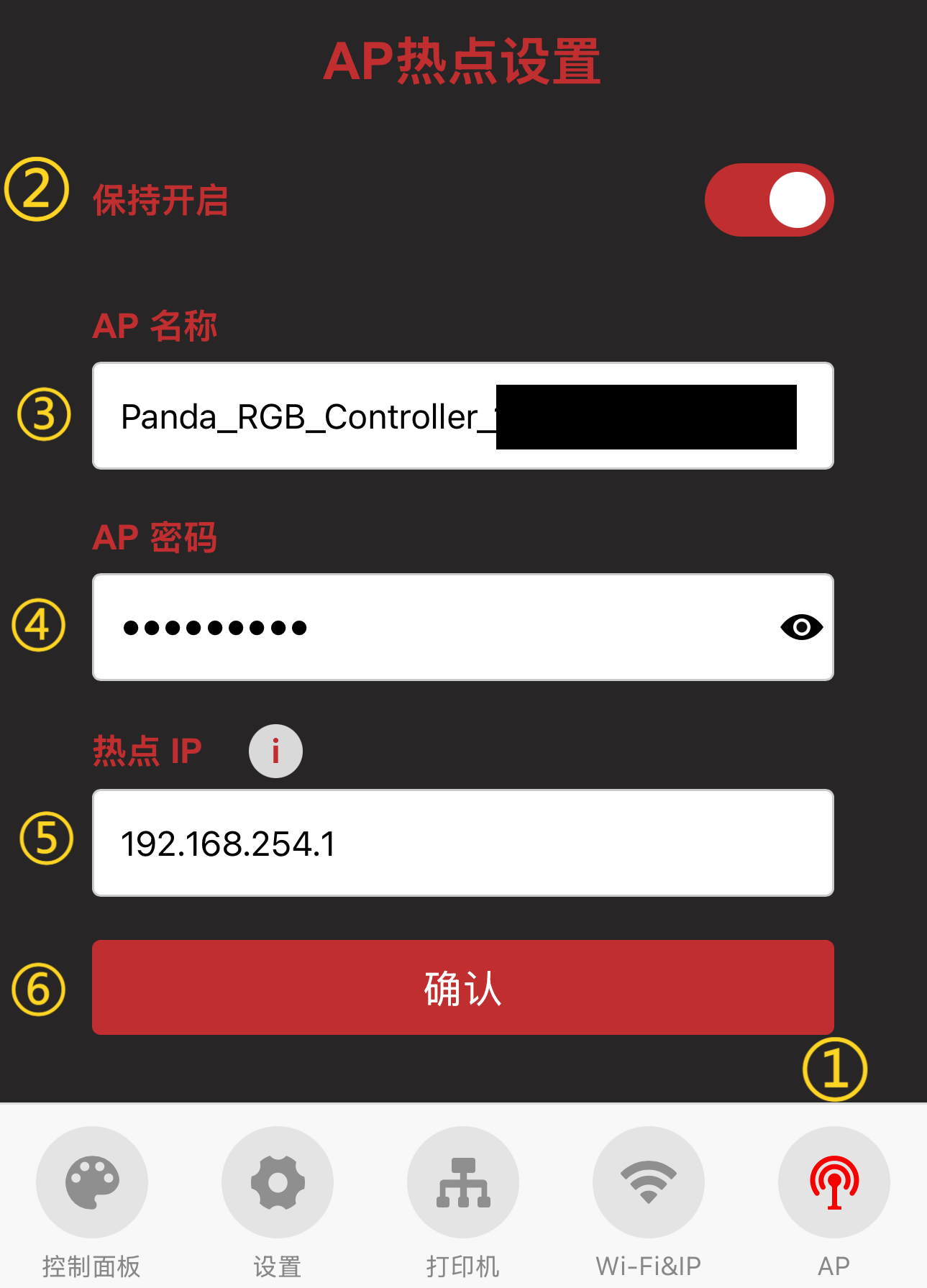

AP界面

• ① AP界面选择，点击后聚焦为红色图标，跳转至WiFi界面

• ② AP热点的开关

• ③ AP热点名称，默认为 Panda_RGB_Controller_XXXXXXXXXX

• ④ AP热点密码，默认为 987654321

• ⑤ 热点IP(默认的热点 IP 为: 192.168.254.1, 如果您自己路由器的 IP 号段也为 192.168.254.xxx, Panda RGB Controller 与路由器的 IP 号段相同就会产生冲突, 并且导致 Panda RGB Controller 无法正常绑定到打印机, 请手动修改 Panda RGB Controller 的热点 IP 使其与路由器使用不同的 IP 号段)

• ⑥ 点击确认会重启设备，重启完成后可连接ap热点。(如何连接ap热点)

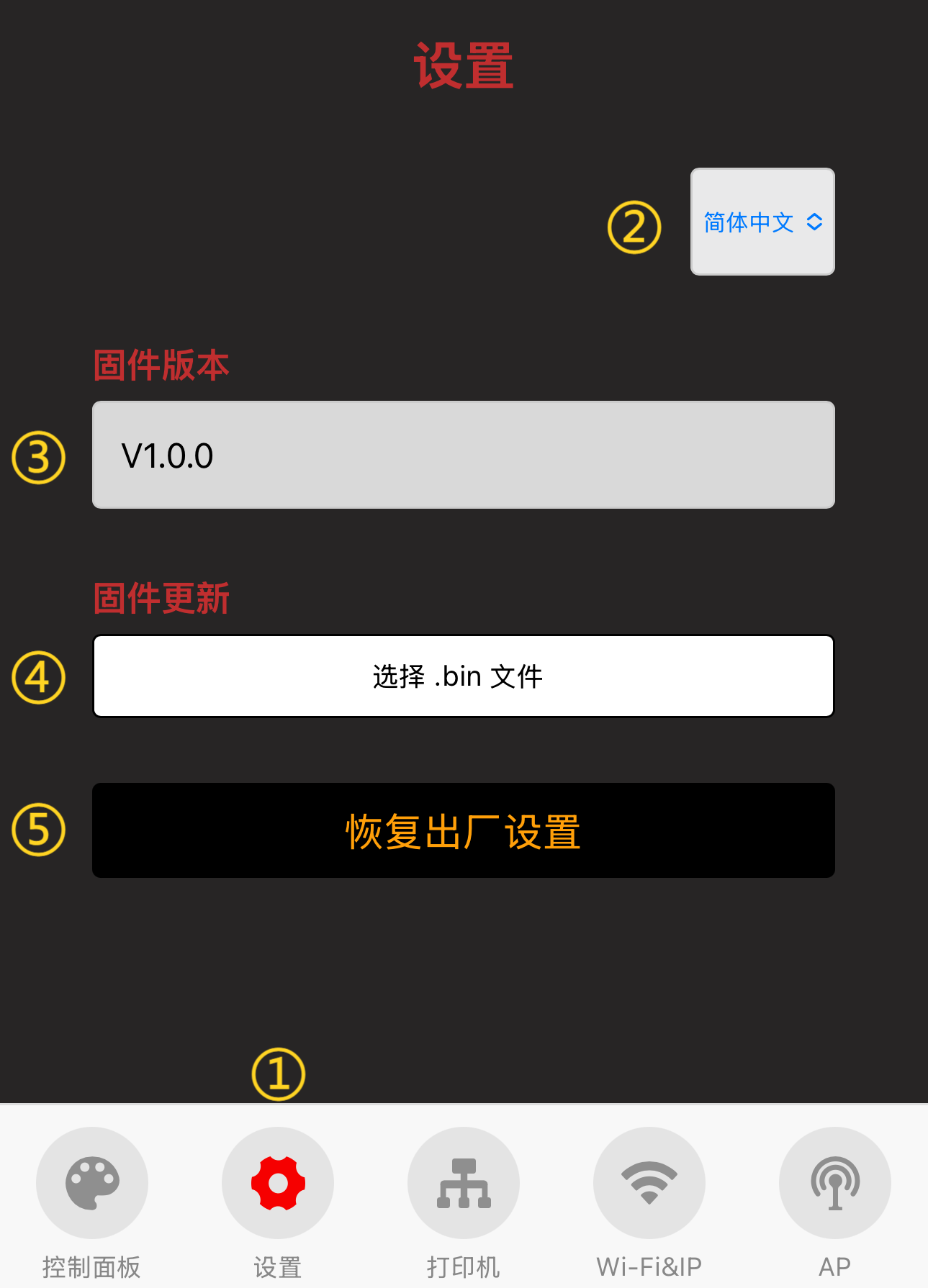

设置界面

• ① 设置界面选择，点击后聚焦为红色图标，跳转至设置界面。

• ② 选择网页中英文(默认英文)。

• ③ 显示当前的固件版本。

• ④ 固件OTA更新选择.bin文件。

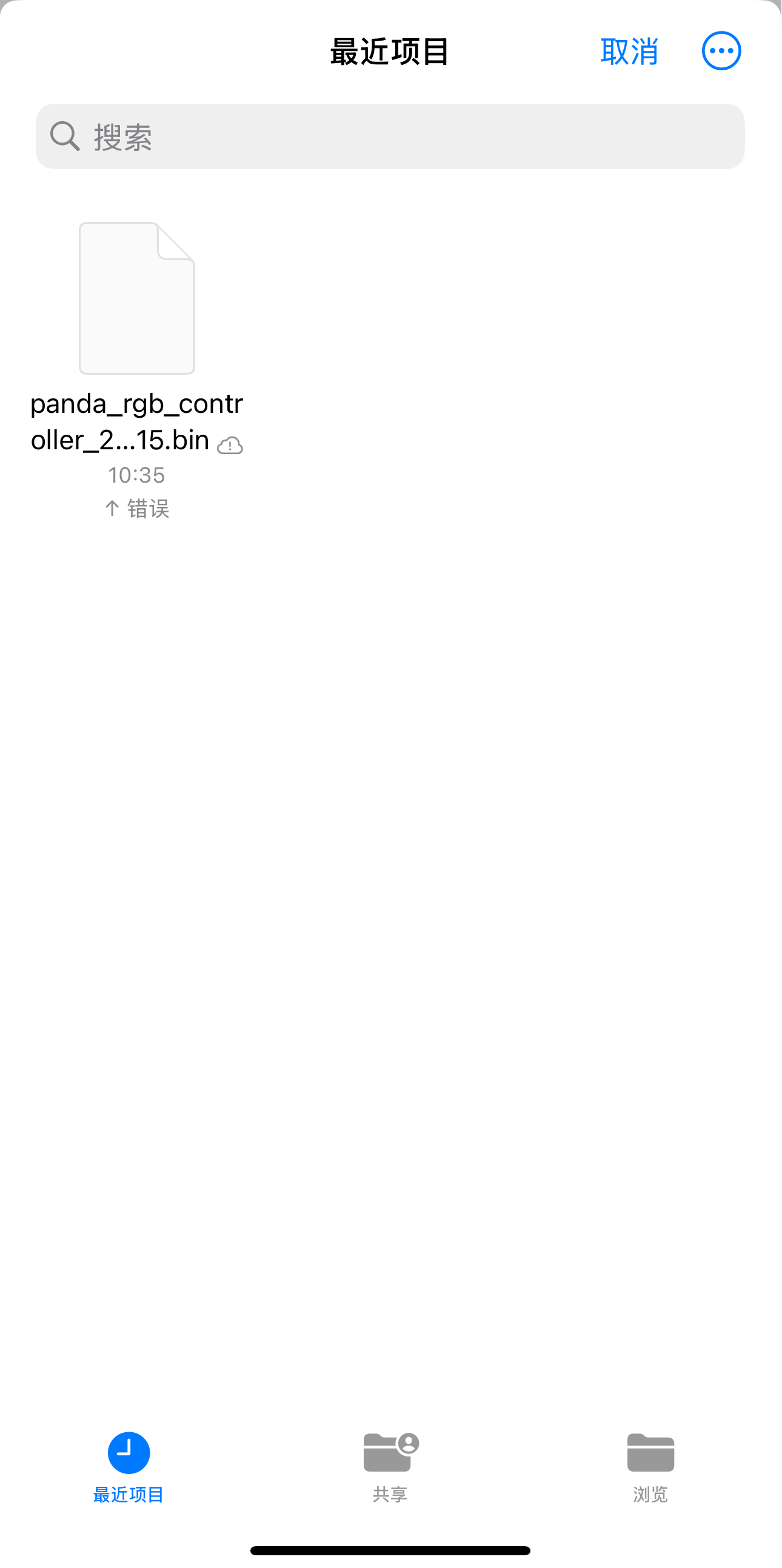

  • 点击选择.bin文件按钮，选择需要ota的bin文件。

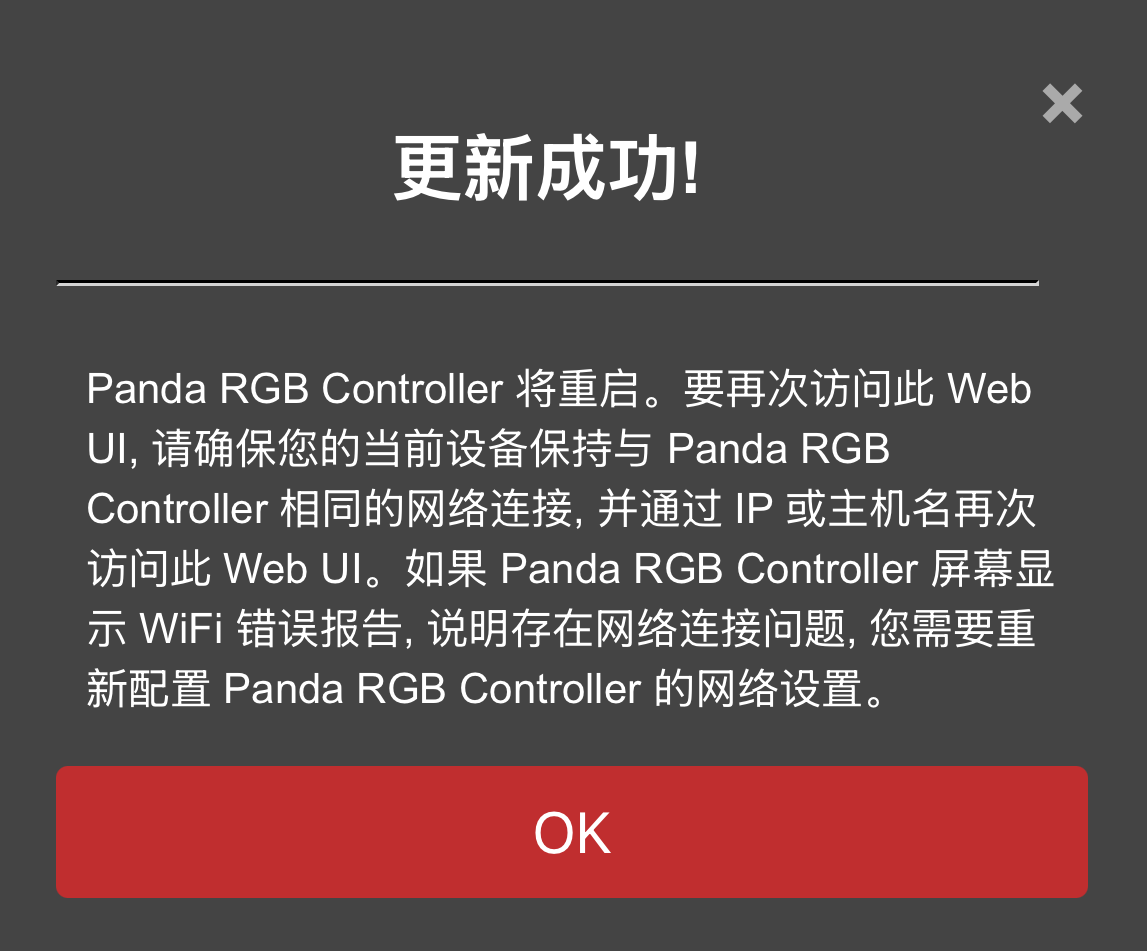

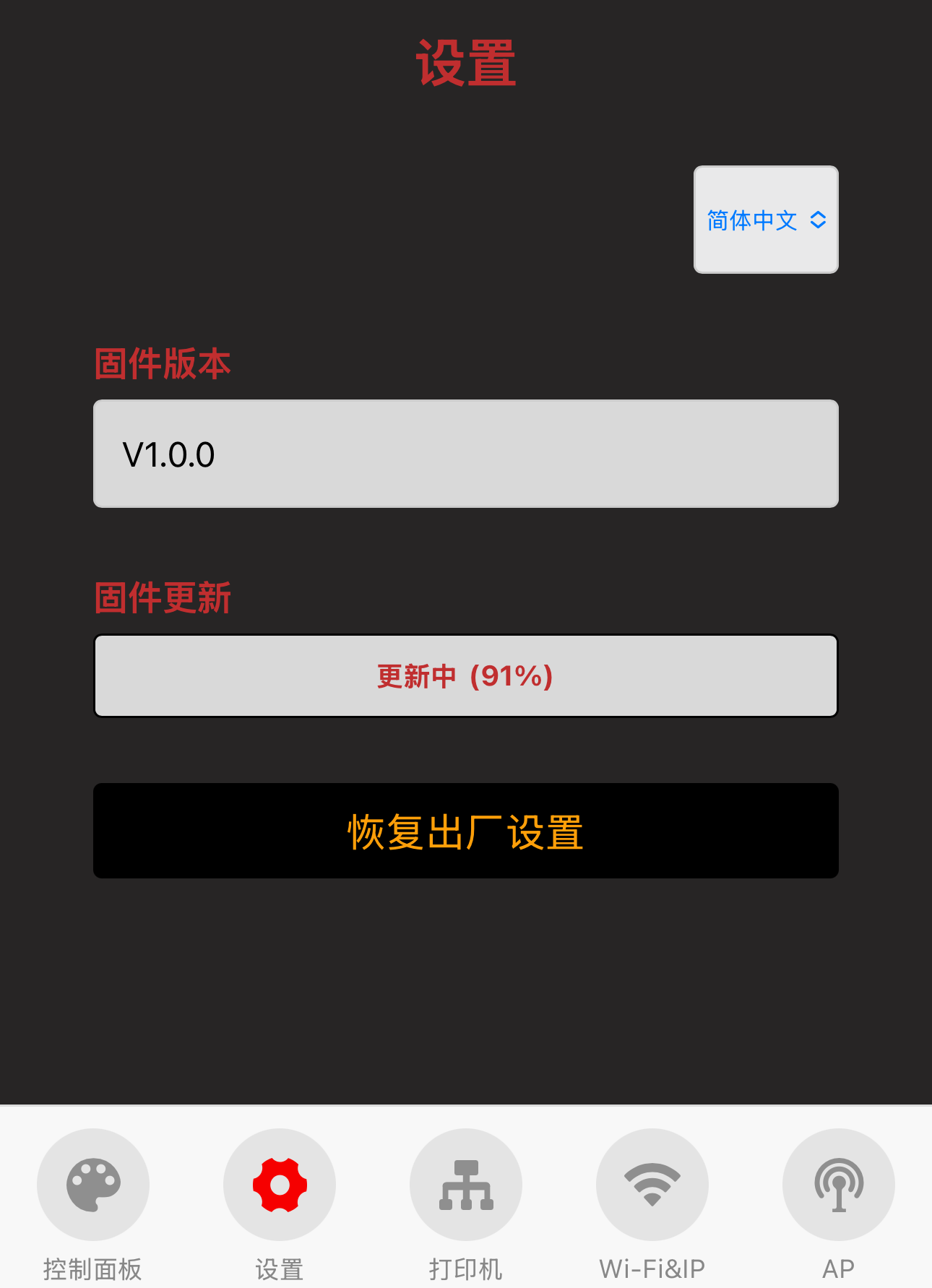

  • 等待ota进度，完成后弹窗自动重启。





• ⑤ 点击后，按下确定 恢复出厂设置

控制面板界面

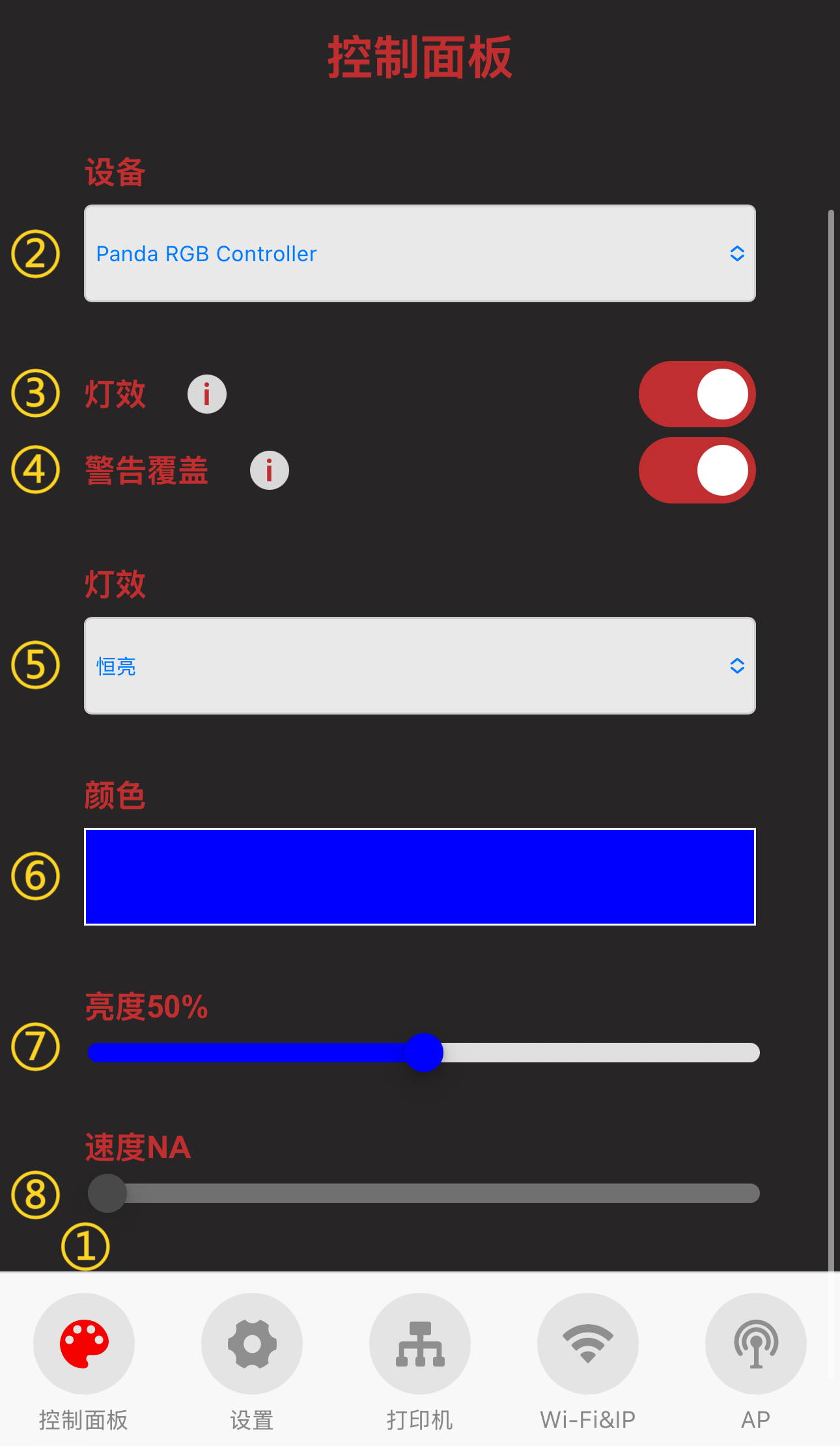

• 功能介绍



  • ① 控制面板界面选择，点击后聚焦为红色图标，跳转至控制面板界面

  • ② 当前设备名称

  • ③ 单击“切换”以打开和关闭RGB灯光效果

  • ④ 当打印机处于错误状态时，单击开关以覆盖红色闪烁警告灯

  • ⑤ 选择照明效果和当前效果

  • ⑥ 灯光颜色设置

  • ⑦ 亮度

  • ⑧ 速度

• 设备灯效模式



  • ①-④ 选择后，相应的灯光效果将直接显示。

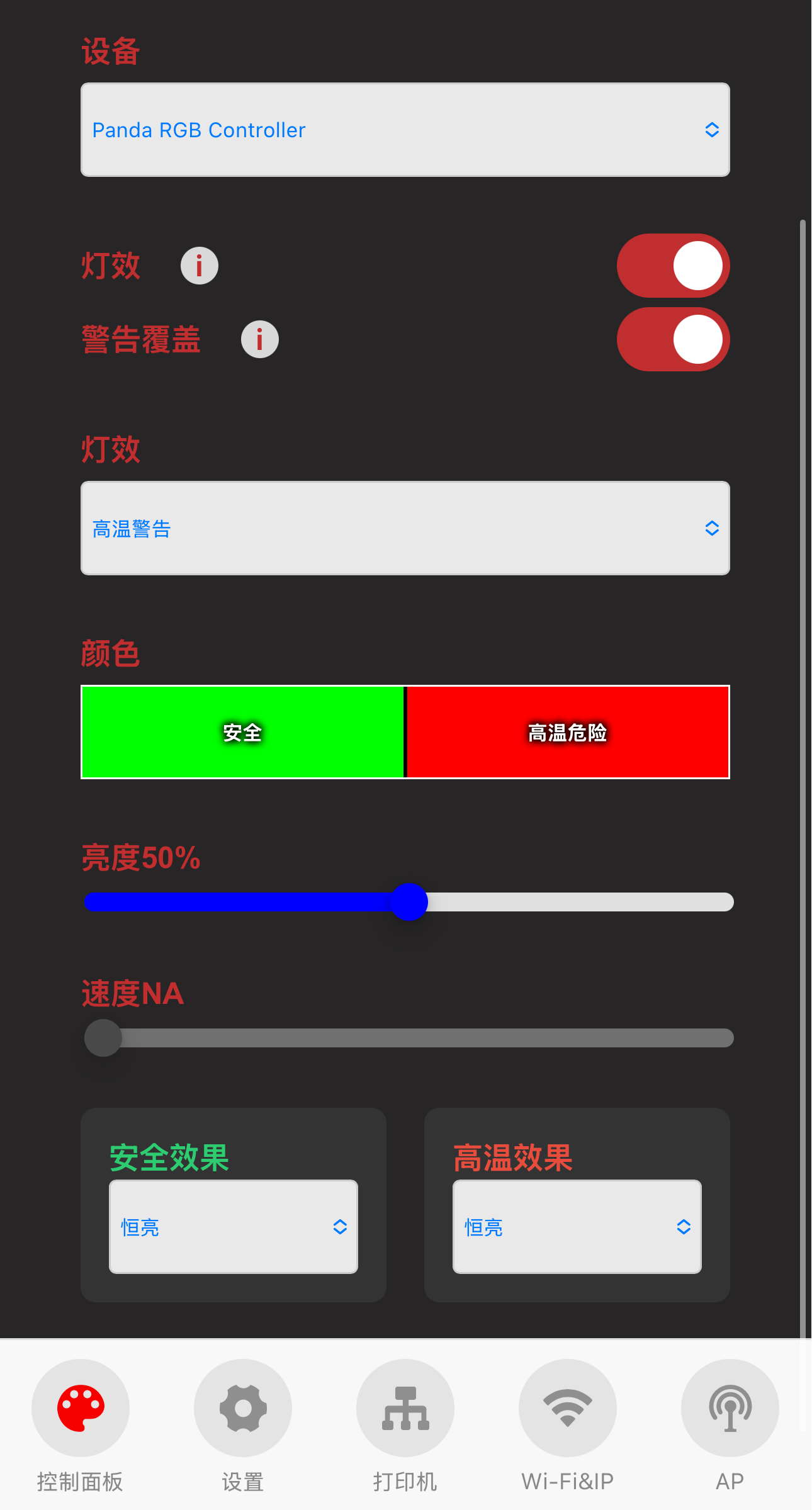

  • ⑤ 光线的颜色可以根据打印机的温度进行调整。您可以在“安全效果”和“危险效果”下选择两种照明效果，静态或闪光。

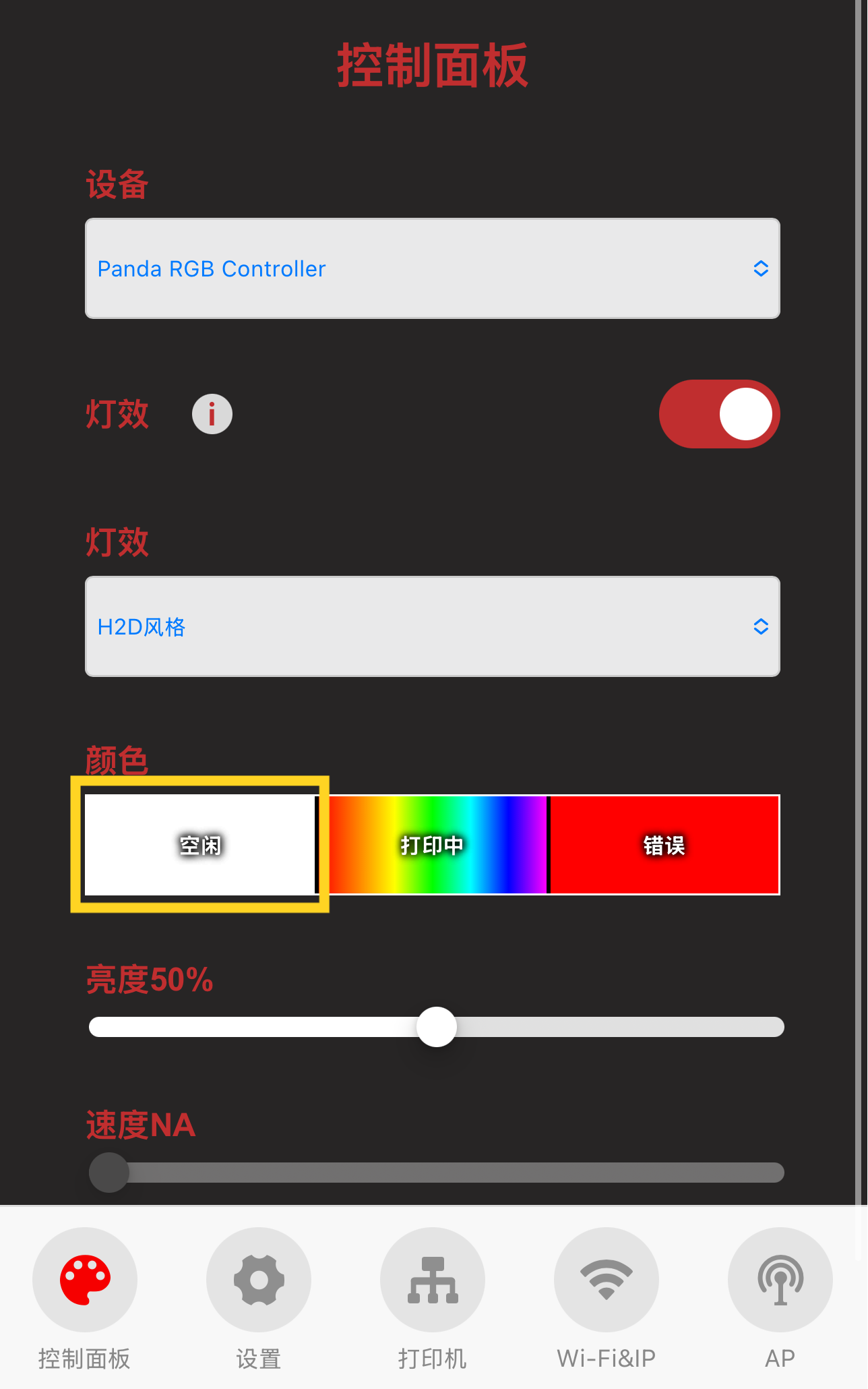

  • ⑥ 选择后，可以根据打印机调整灯光的颜色。你可以点击idle自定义RGB在打印机空闲时的颜色

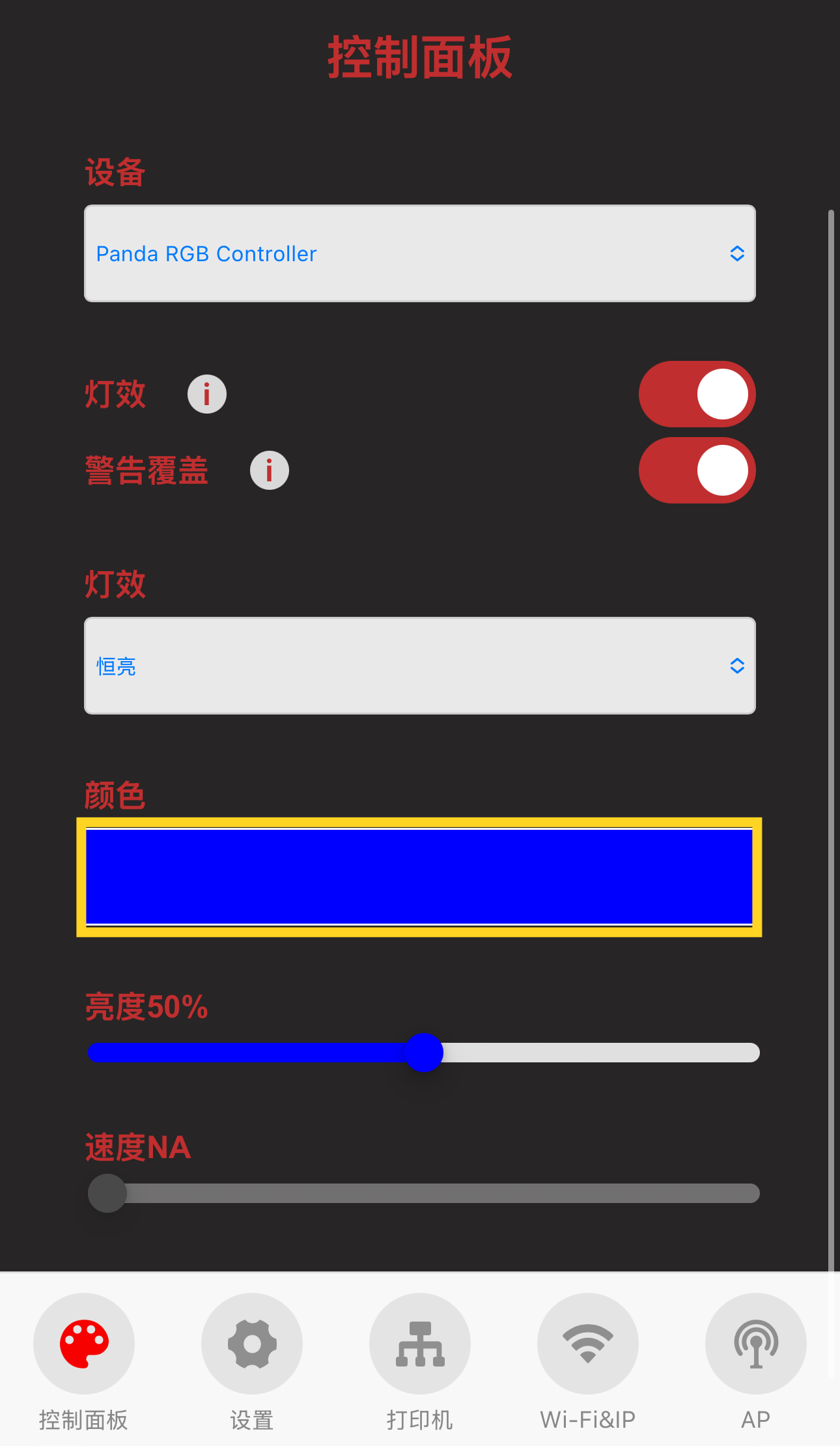

• 自定义灯光颜色（以静态模式为例）

  • 点击颜色设置选项，您将被引导到颜色选择页面。

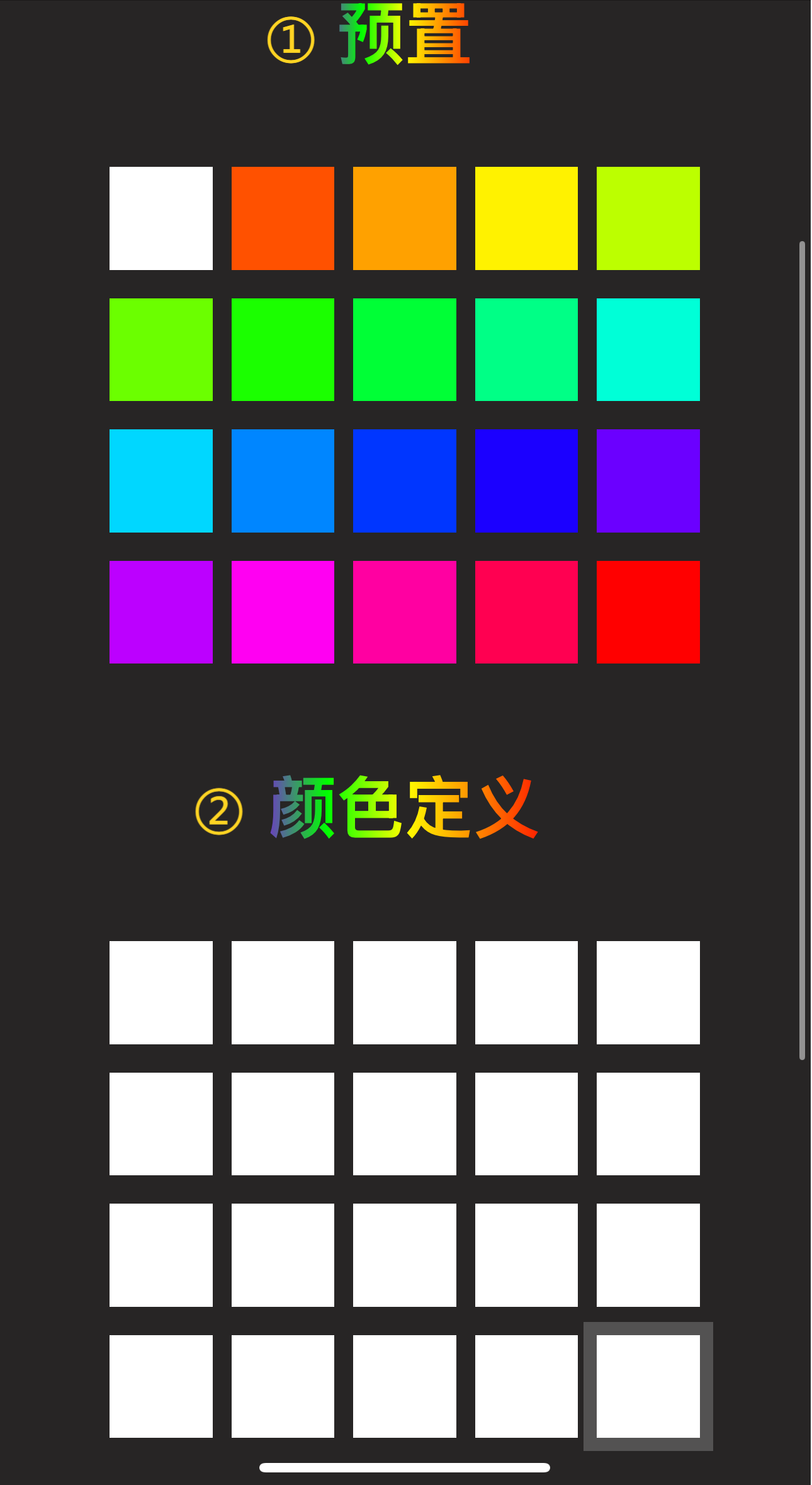

  • 选择想要的颜色。



    • ① 出厂默认预设颜色。

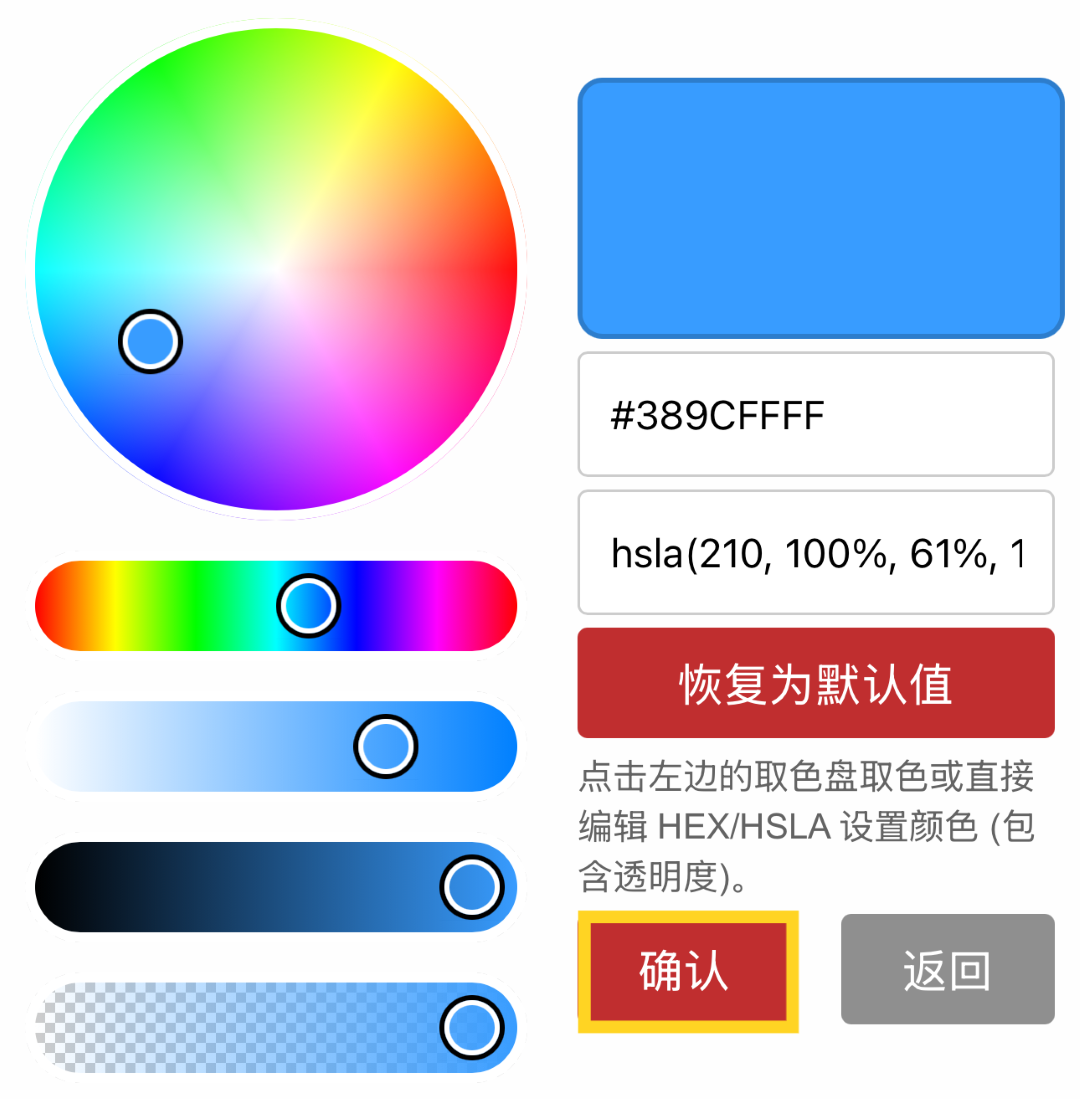

    • ② 自定义颜色。点击后会出现一个取色盘，可以设置此自定义颜色的颜色值

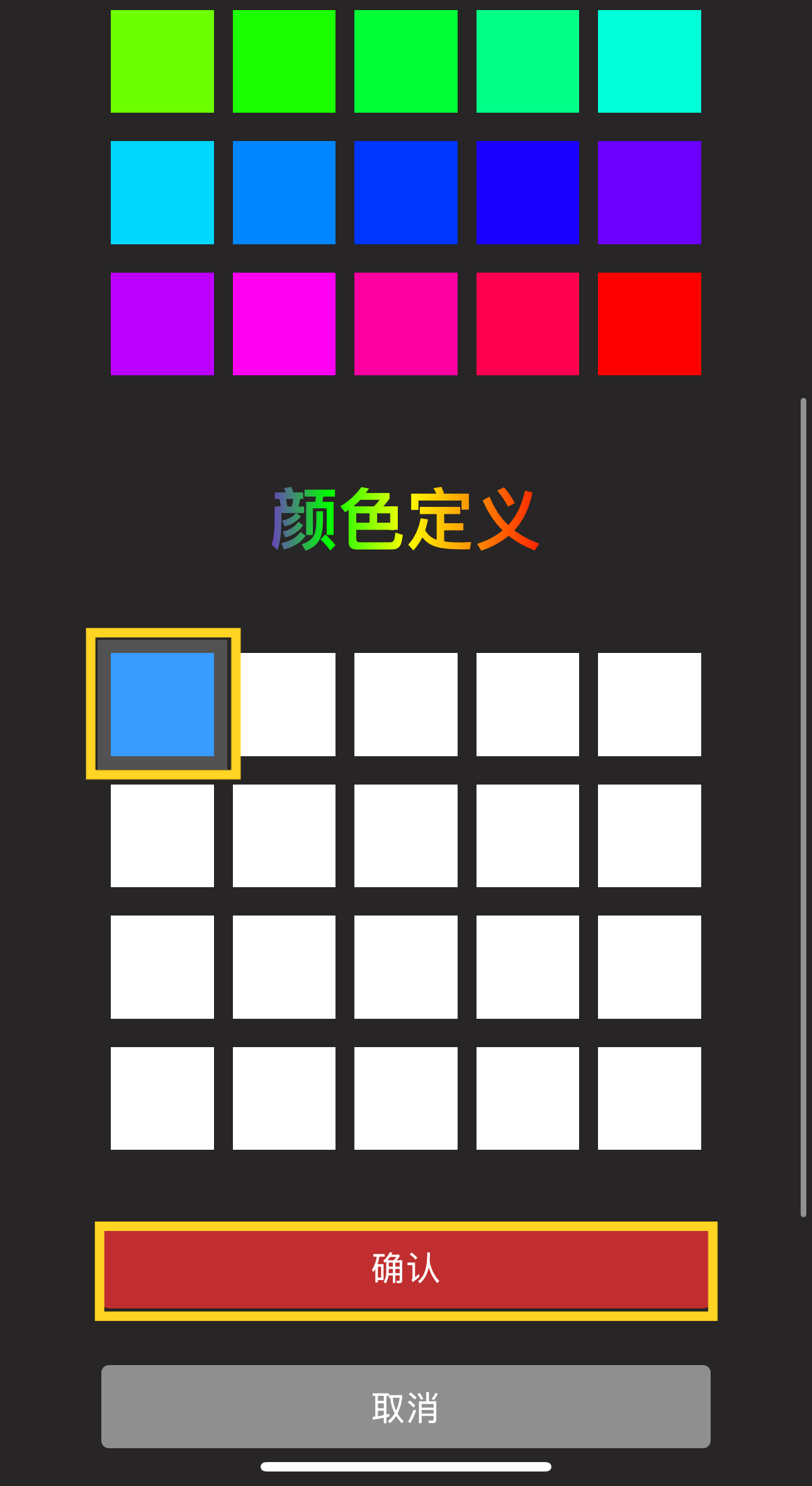

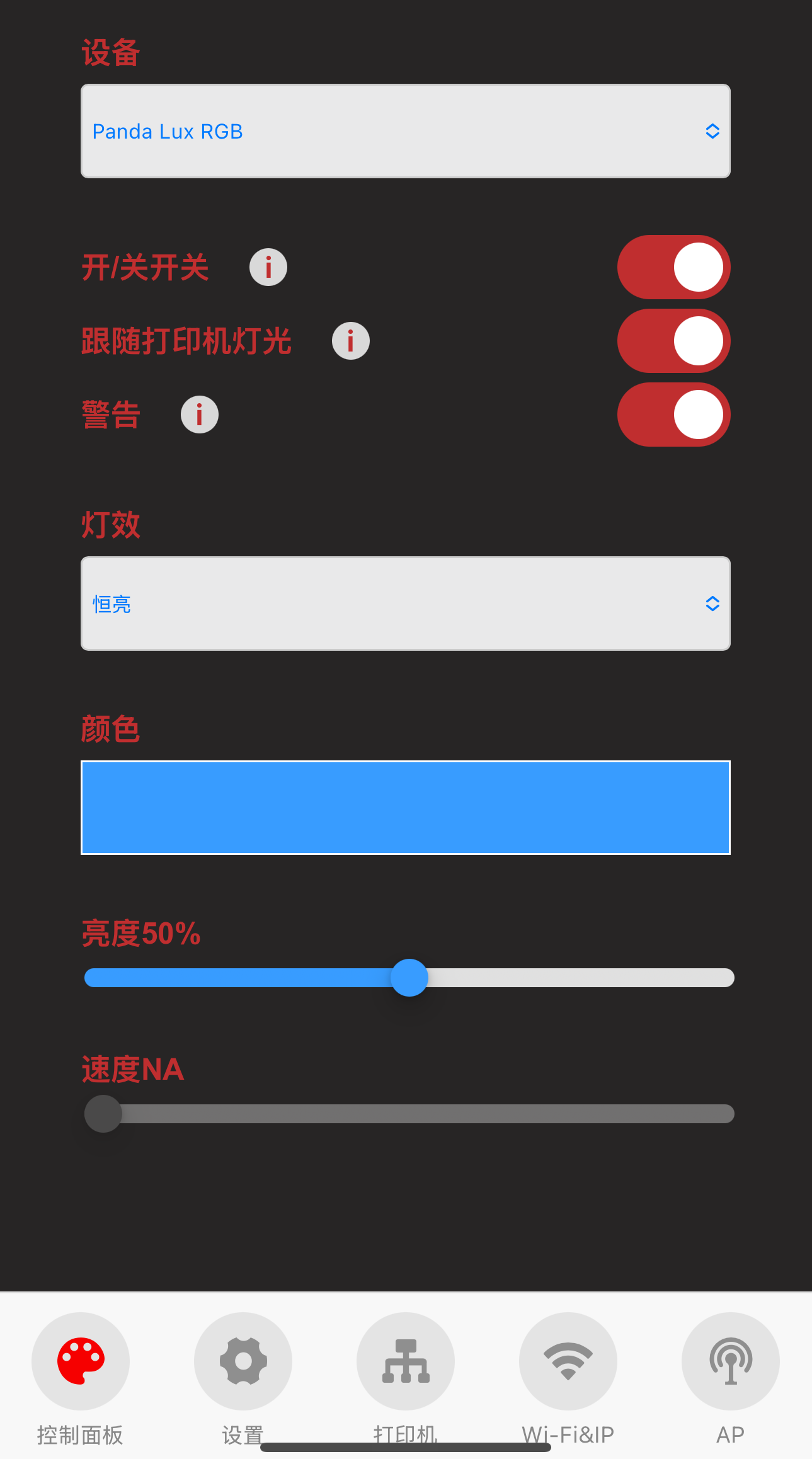

  • 选择一个自定义色块后，单击“确认”。则可以将RGB设置为您的所选颜色。





固件历史记录

V1.0.0

• 首次发布的出厂固件。

功能请求

如果您希望在即将发布的固件中看到一些内容，请在官方 github repo上记录功能请求，让我们知道。请求功能
